Photos des travaux de reprise des réseaux XpFibre en Seine-et-Marne
« Réponse #216 le: 11 septembre 2025 à 17:52:42 »
Hello,
Effectivement, dispo depuis quelques jours apparemment et remarqué hier de mon côté
Les démarcheurs sont déjà en train de faire le tour de la ville depuis ce matin

vivien

  • Administrateur
  • *
  • Messages: 51 007
    • Bluesky LaFibre.info
Photos des travaux de reprise des réseaux XpFibre en Seine-et-Marne
« Réponse #217 le: 11 septembre 2025 à 22:58:51 »
Oui, Orange et SOSH sont désormais éligibles sur toute la zone

- Orange / SOSH, SFR / RED et les opérateurs alternatifs en offre activée XpFibre (ex: NordNet) : Éligibilité sur toutes les adresses de Cesson / Vert-saint-Denis. Il y a juste quelques constructions récentes qui ne sont pas encore éligibles.
- Free : Éligibilité toutes les adresses de Cesson / Vert-saint-Denis, sauf 3 points de mutualisation. La situation n'a pas évolué favorablement, Free a supprimé les adresses qui n'existent plus sur la carte fibre (pour 2 points de mutualisation la box 5G est proposée).

Deux NRO sont utilisés :
- Orange / SOSH met ses équipements actifs dans un NRO Orange.
- SFR / RED, Free, Bouygues Telecom et les offres activées XpFibre utilisent un NRO XpFibre. La réactivité en cas de panne est moindre (exemple: 2 semaines pour intervenir et réparer la perte de tous les clients d'un arbre Free, coupés du 28 aout au 11 septembre).

vivien

  • Administrateur
  • *
  • Messages: 51 007
    • Bluesky LaFibre.info
Photos des travaux de reprise des réseaux XpFibre en Seine-et-Marne
« Réponse #218 le: 11 septembre 2025 à 22:59:09 »
Bouygues Telecom n'est pas encore disponible sur Cesson / Vert-saint-Denis, mais il pourrait arriver dans quelques mois, visiblement une commande a été passée pour l'hébergement au NRO :

L'OLT Bouygues Telecom sera en haut de la baie noire :



Les disjoncteurs pour l'alimentation 48v sont déjà présents :


Les fibres pour relier la baie avec l'OLT le panneau de brassage est déjà présente :


vivien

  • Administrateur
  • *
  • Messages: 51 007
    • Bluesky LaFibre.info
PM SF-TEC-136Q5 (situé devant le parking du collège Jean Vilar)
« Réponse #220 le: Aujourd'hui à 08:54:16 »

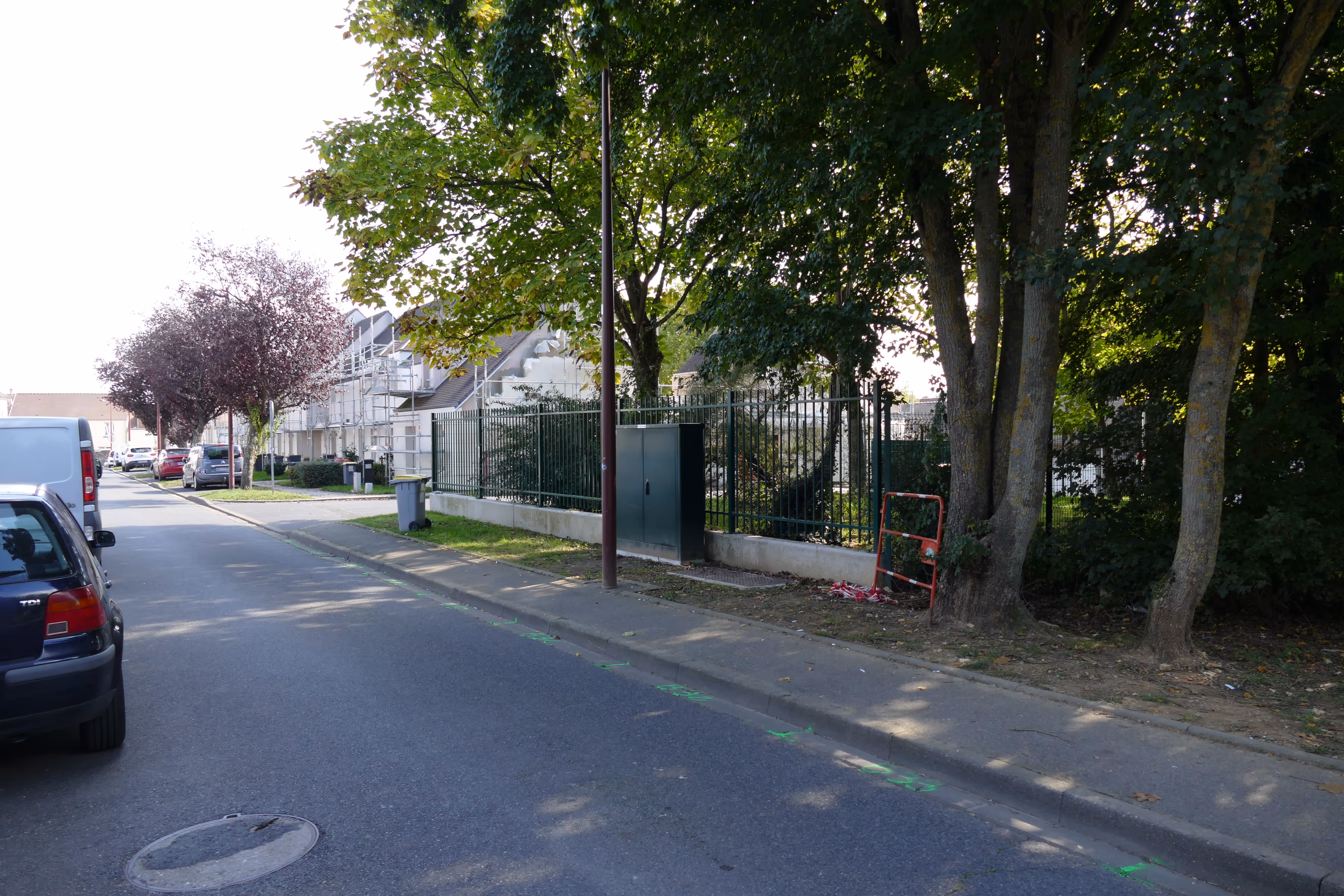

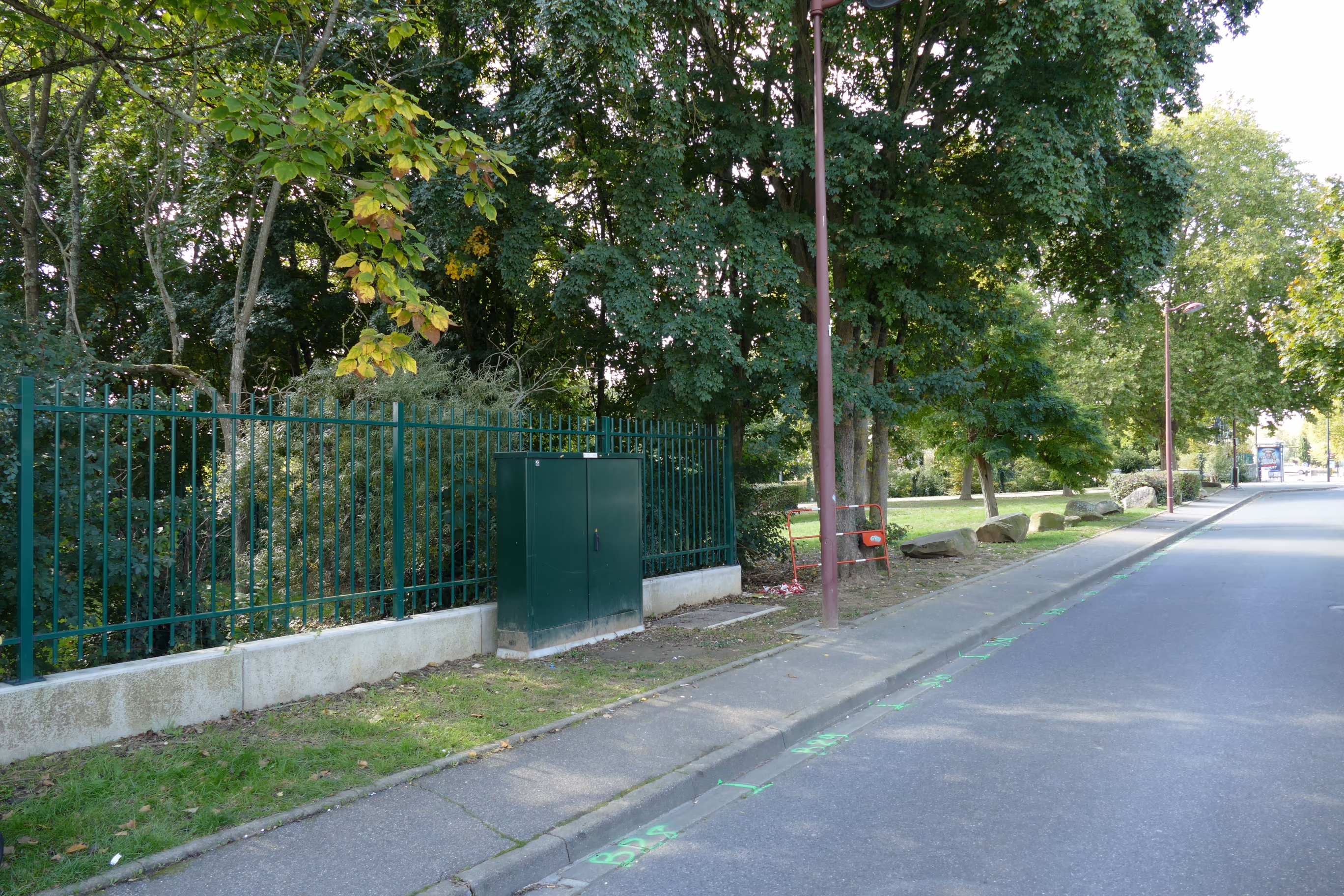

PM SF-TEC-136Q5 (situé devant le parking du collège Jean Vilar)
14 rue du clos du Louvre - Vert-Saint-Denis


Nombre total de logements sur le PM : 332
Type de PM : 28U Grolleau

Nombre total de fibres connectées : 252 (Taux de pénétration : 76 %)
- XpFibre activé : 168 fibres connectées
- SFR : 23 fibres connectées
- Free : 50 fibres connectées
- Orange : 11 fibres connectées

Ce point de mutualisation est situé à 10 mètres du NRO XpFibre de Vert-Saint-Denis, NRO qui désert les communes de Cesson, Réau et Vert-Saint-Denis et qui est utilisé par l’ensemble des opérateurs, sauf Orange (ce dernier utilise son propre NRO).

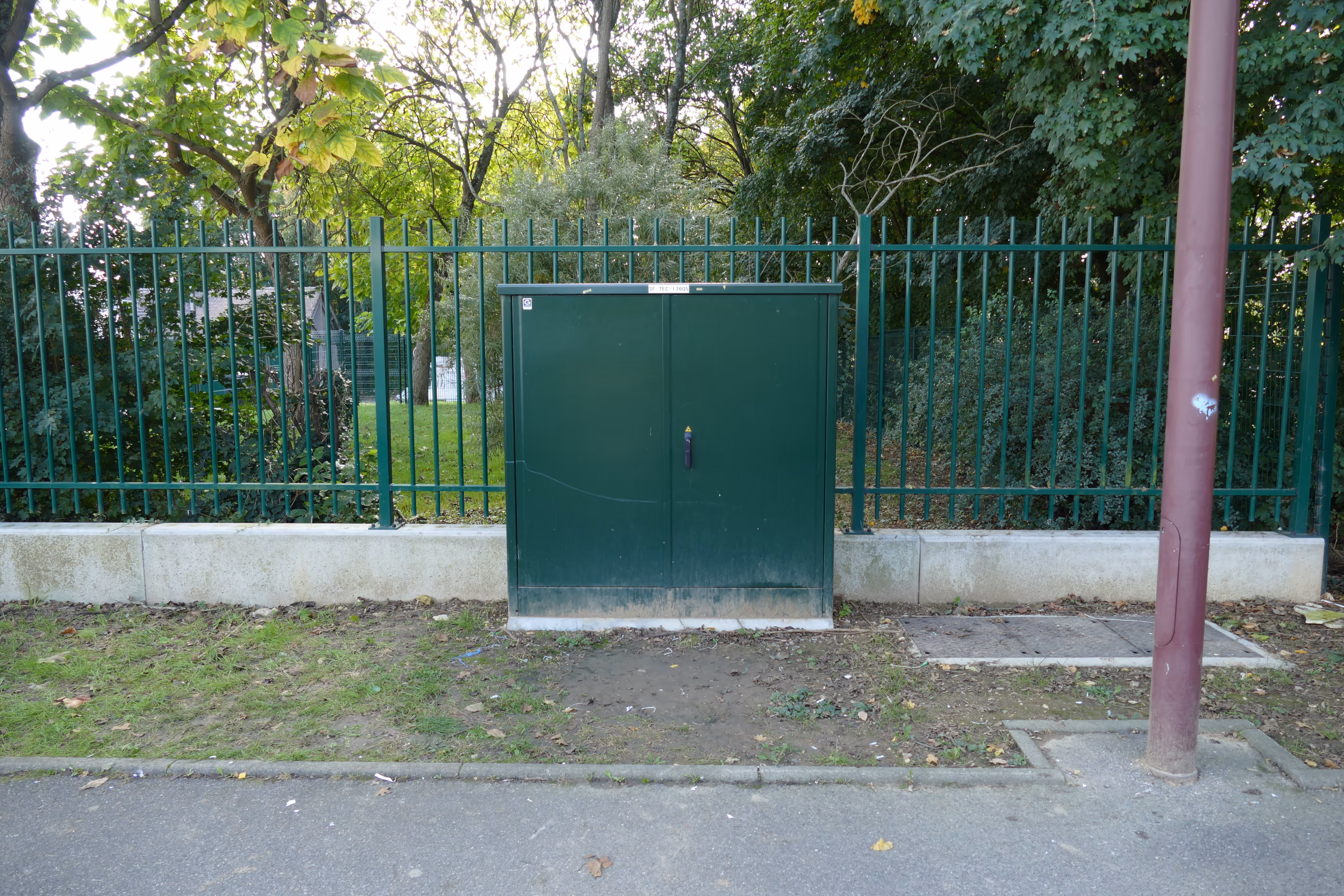

Il connecte 332 maisons (une fibre par logement) et avec sa couleur verte, il s’intègre bien dans le paysage.




(Pour voir une photo en plus grand, cliquez sur sa vignette. Pour revenir à la taille initiale, il suffit de cliquer à nouveau sur la photo.)


vivien

  • Administrateur
  • *
  • Messages: 51 007
    • Bluesky LaFibre.info
PM SF-TEC-136Q5 (situé devant le parking du collège Jean Vilar)
« Réponse #221 le: Aujourd'hui à 08:54:34 »

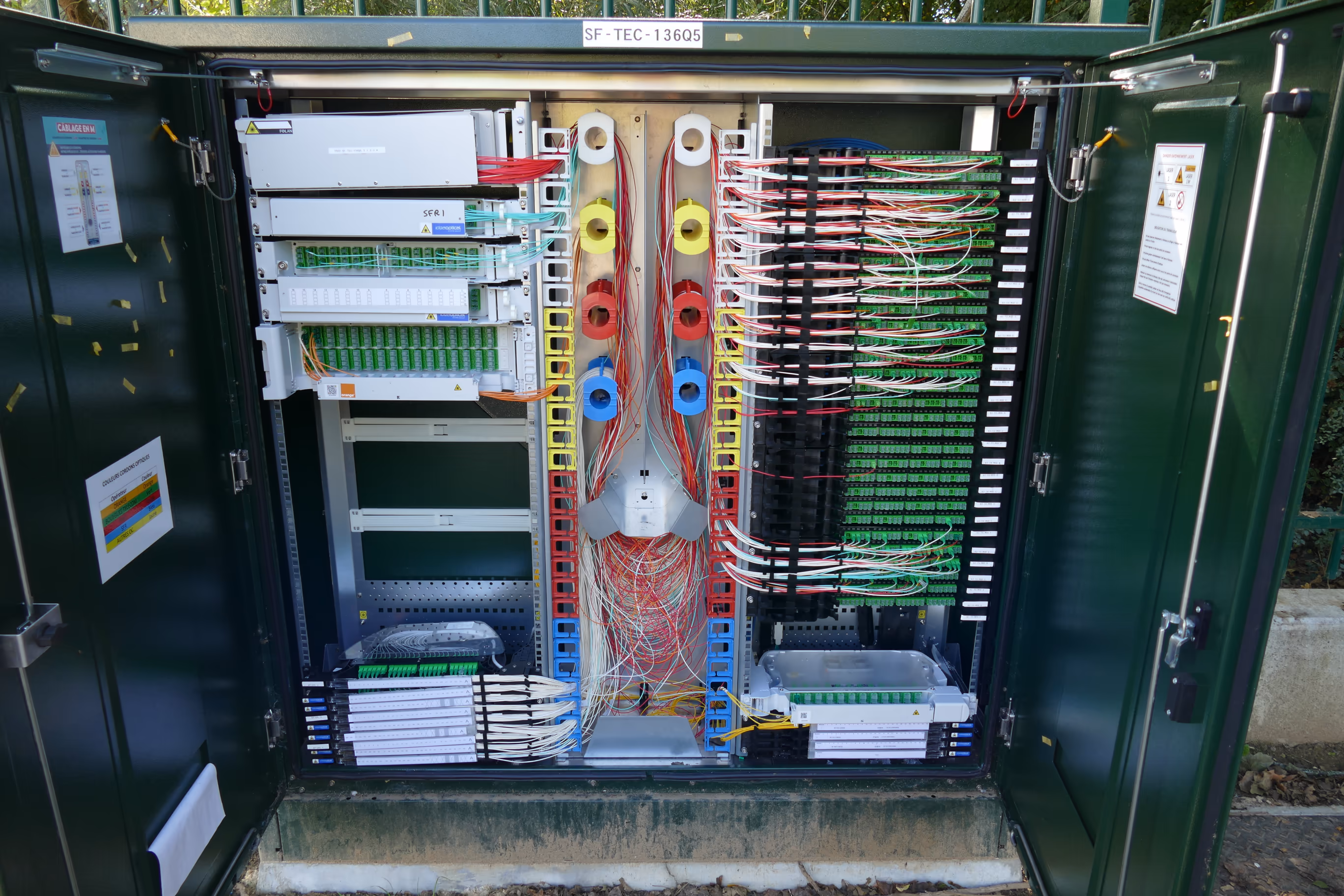

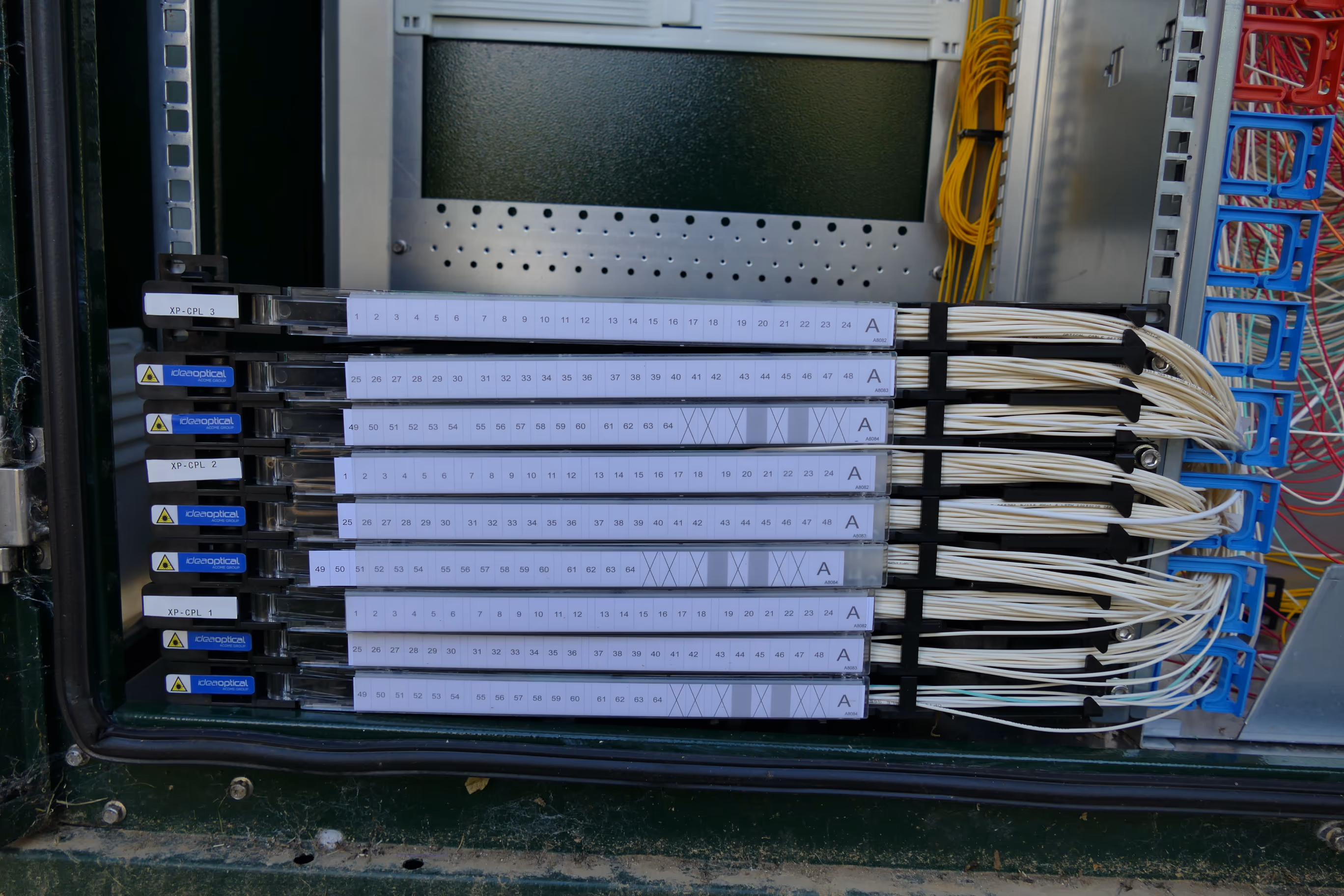

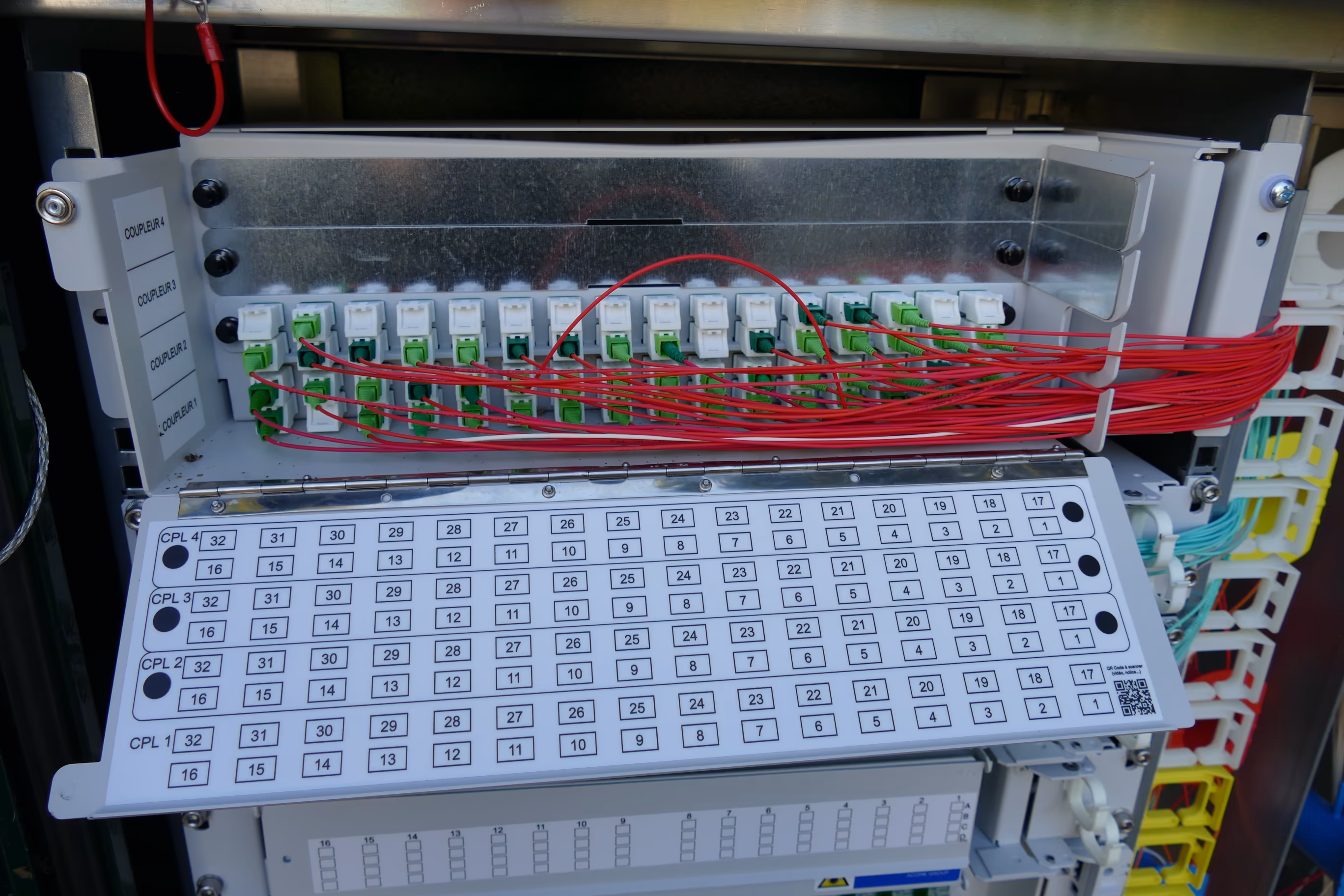

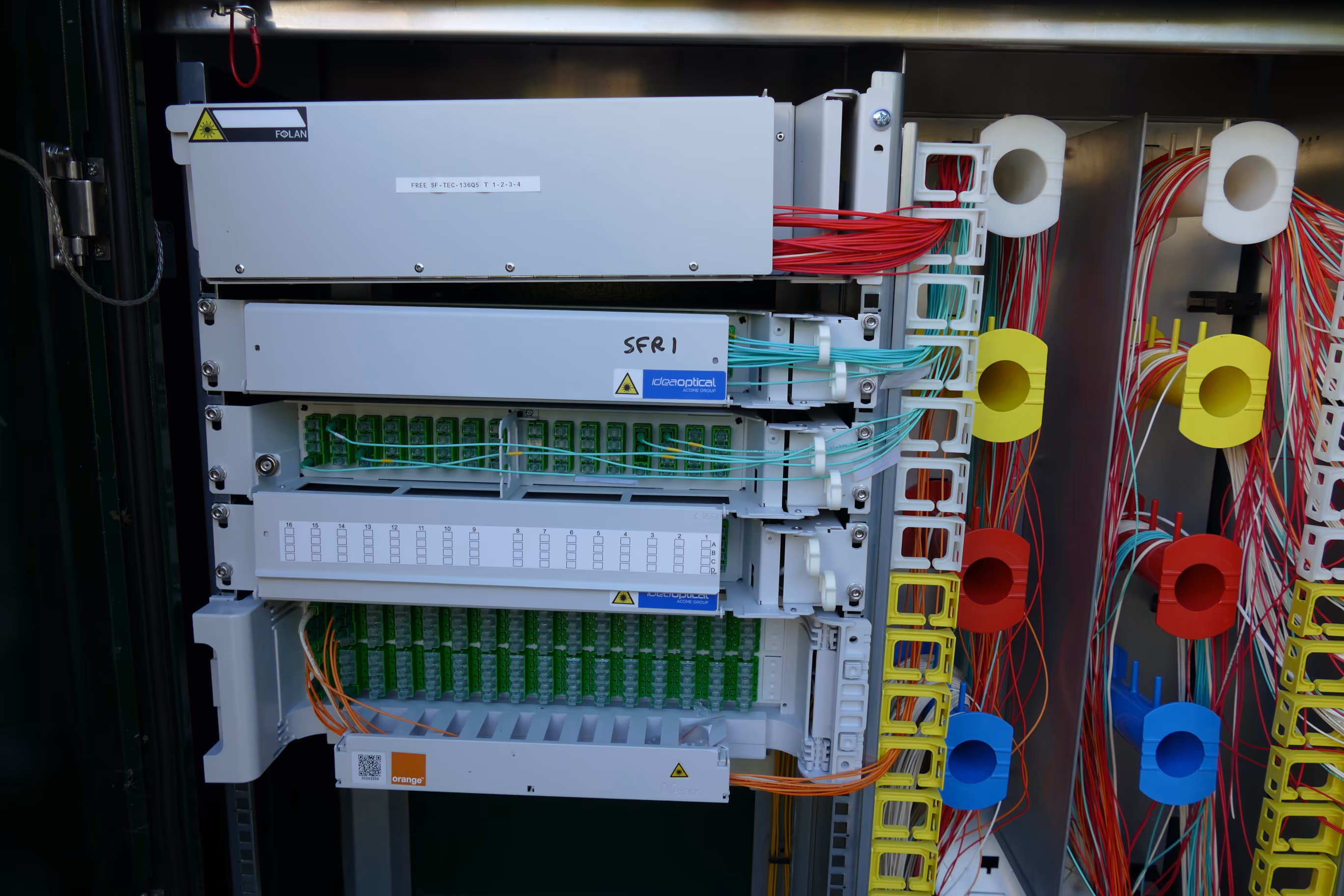

À gauche, on retrouve les coupleurs optiques des opérateurs : Il y a un ou plusieurs blocs distincts pour chaque opérateur et c’est la que la fibre qui vient du NRO est divisée en 32 ou 64 clients. Orange et Free mettent 32 clients par fibre, tandis que SFR, Bouygues et XpFibre en mettent 64 clients. Au NRO, Orange assemblera 2 fibres pour obtenir les 64 clients par arbre Gpon / XGS Pon.

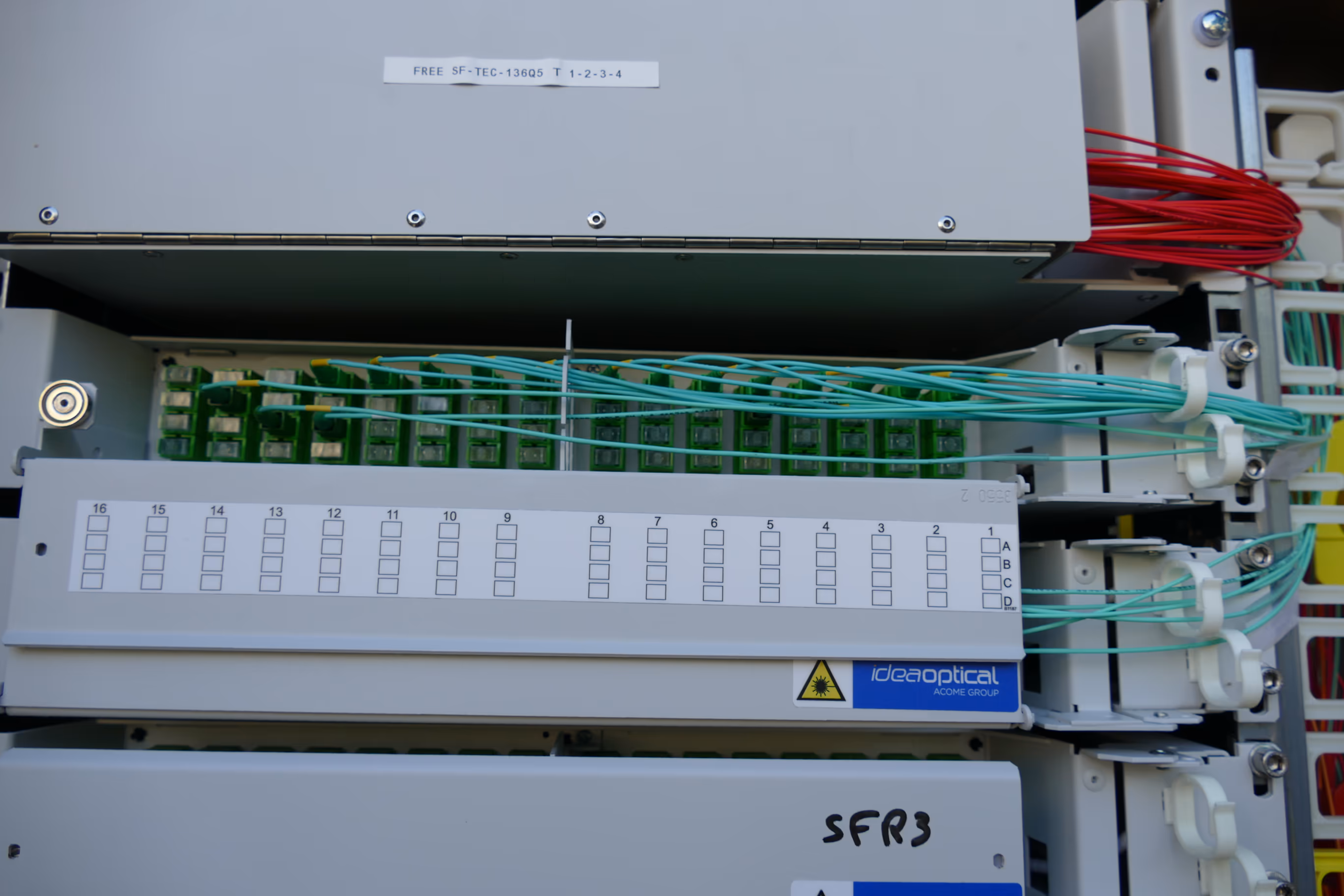

Il y a une malfaçon concernant l’opérateur Free : Le bloc de coupleurs Free n'est attaché que sur la droite (à gauche la fixation n'a pas été mise en place) et cel a se sent, il ne tient pas droit.




Le bloc de coupleurs Free n'est attaché que sur la droite (à gauche la fixation n'a pas été mise en place) et cela se voit, il ne tient pas droit.

(Pour voir une photo en plus grand, cliquez sur sa vignette. Pour revenir à la taille initiale, il suffit de cliquer à nouveau sur la photo.)


(Pour voir une photo en plus grand, cliquez sur sa vignette. Pour revenir à la taille initiale, il suffit de cliquer à nouveau sur la photo.)


vivien

  • Administrateur
  • *
  • Messages: 51 007
    • Bluesky LaFibre.info
PM SF-TEC-136Q5 (situé devant le parking du collège Jean Vilar)
« Réponse #222 le: Aujourd'hui à 08:55:03 »

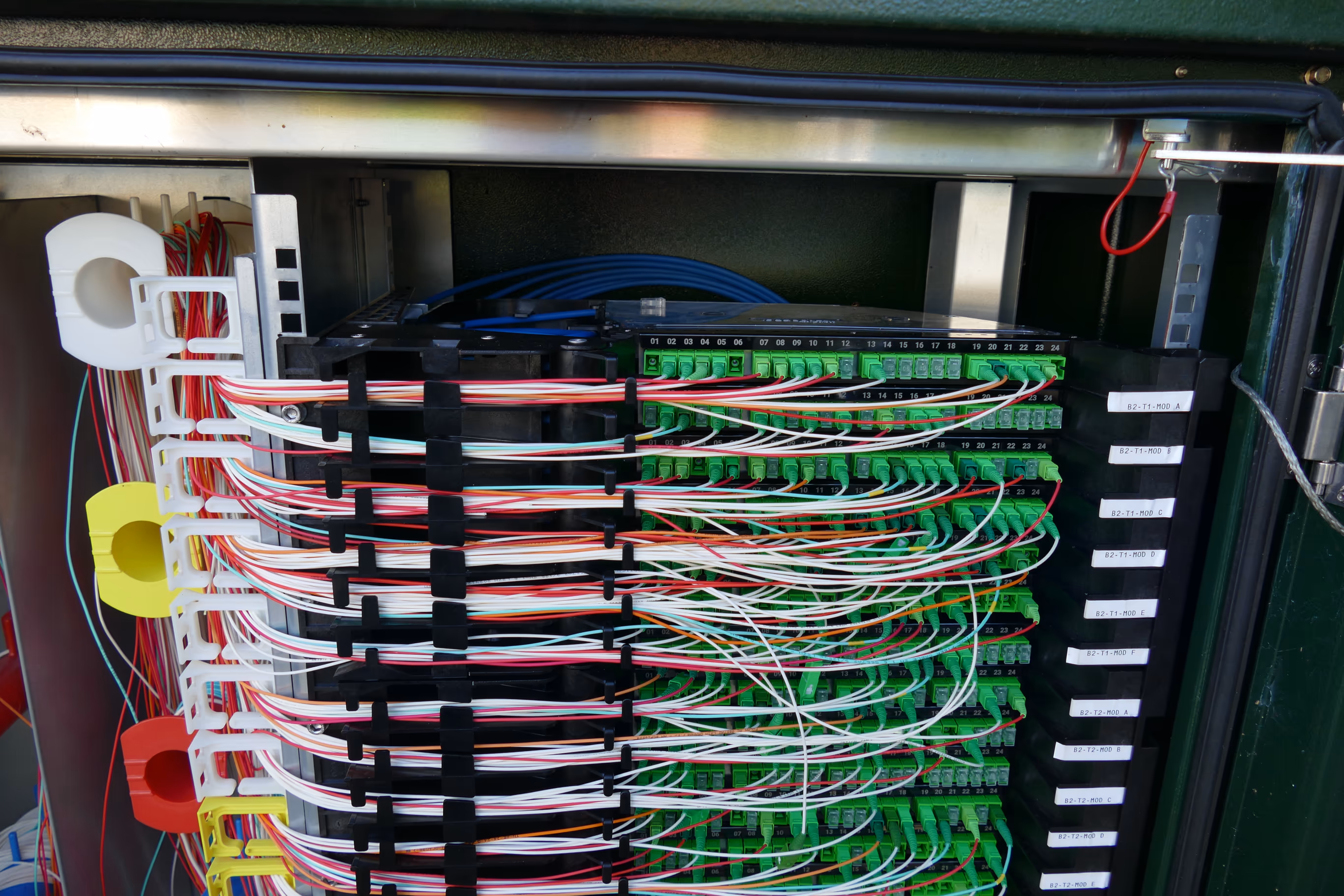

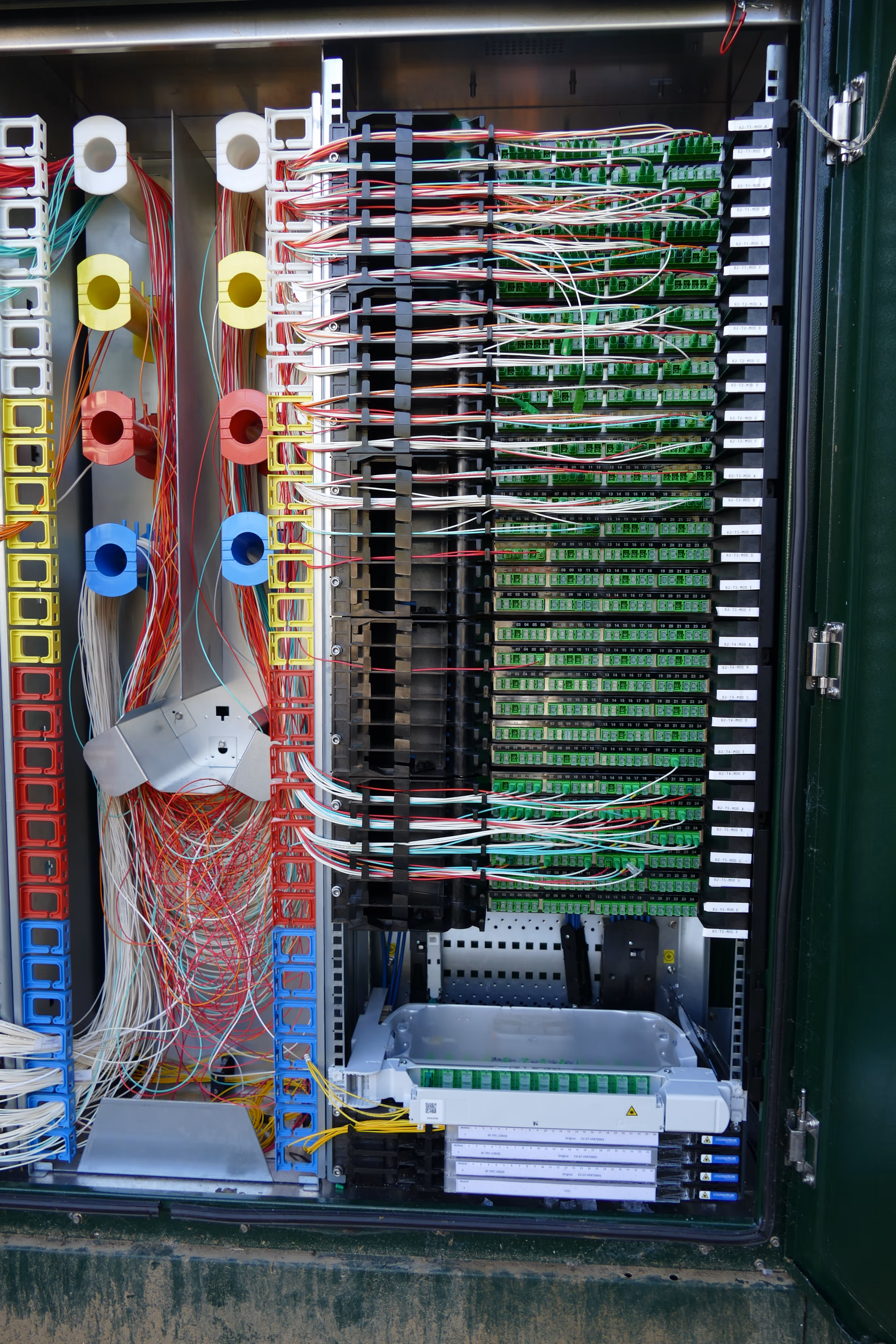

À droite, on retrouve les fibres qui arrivent de l’extérieur : Les 3/4 de l’espace en haut sont pour les fibres qui viennent des maisons.
Tout en bas ce sont les fibres qui viennent du NRO (et qui vont dans les coupleurs à gauche).

Certaines fibres sont débranchées ou coupées : ce sont les fibres des clients qui ont changé d’opérateur. À chaque changement d’opérateur, une nouvelle jarretière, aux couleurs de l’opérateur, est posée : Rouge pour Free, bleu pour SFR, rouge pour Free et blanc pour les offres activées XpFibre (NordNet, K-Net, Kiwi, Ozone, Coriolis, …)

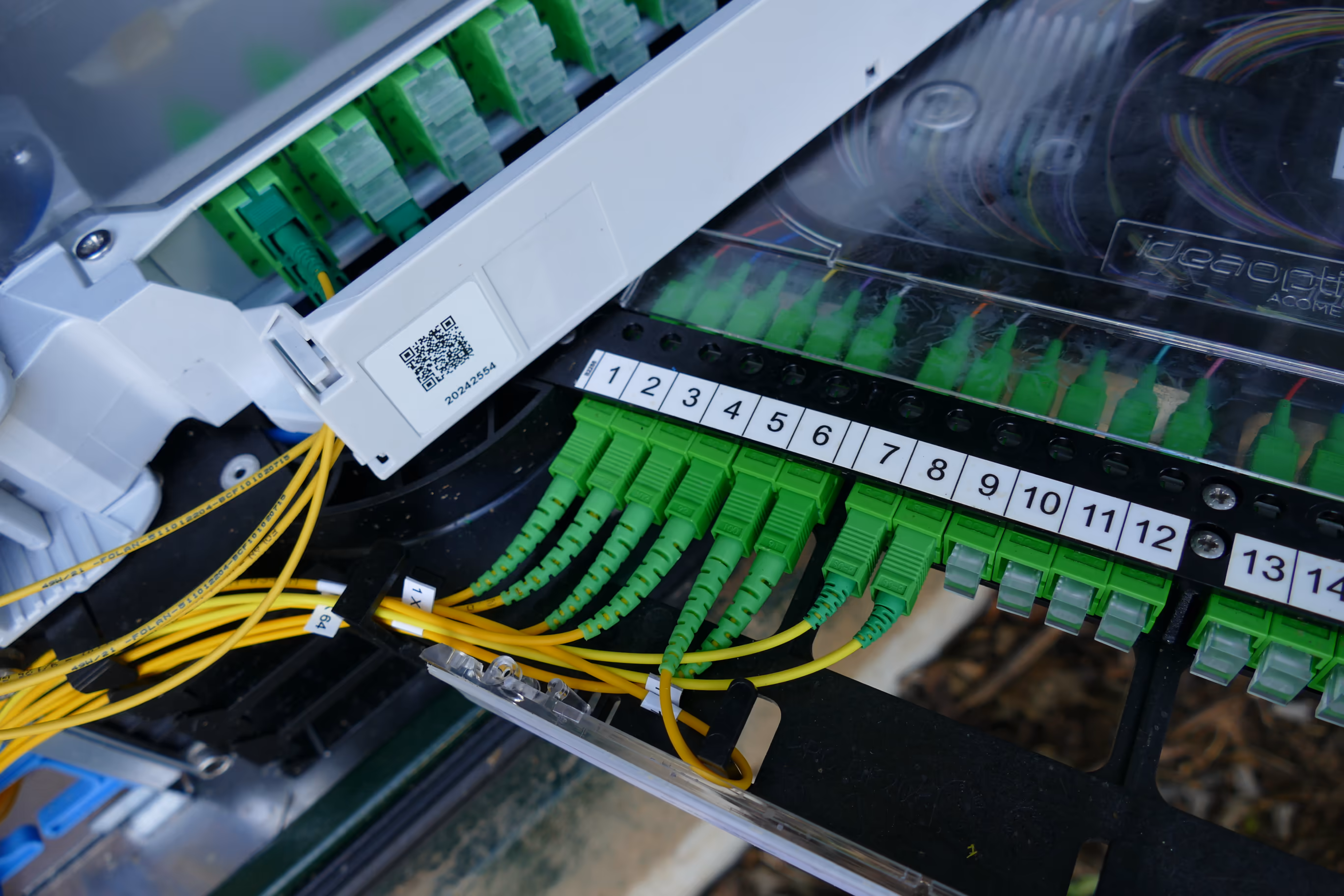

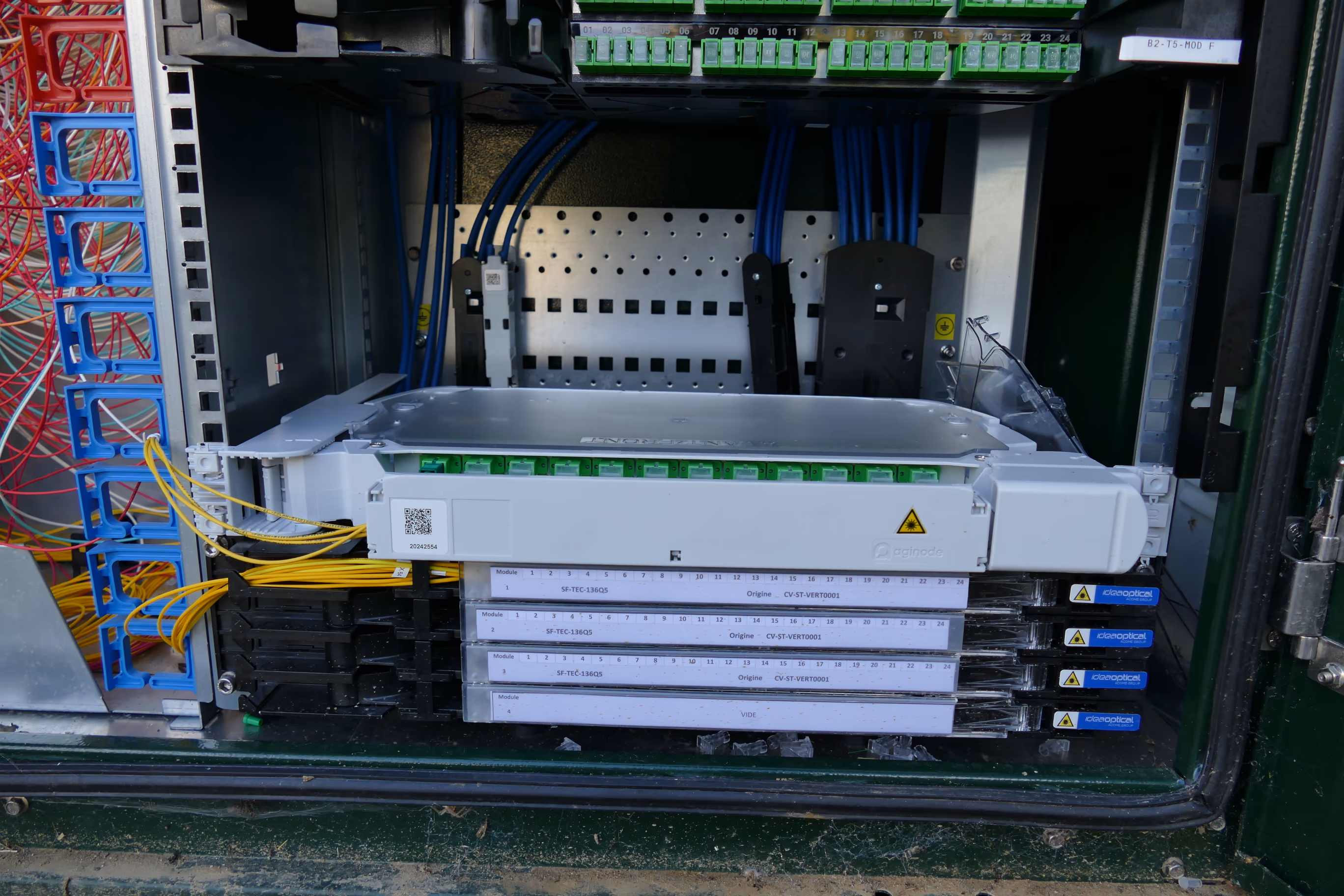

Deux types de blocs sont tout en bas pour les fibres provenant du NRO : Le 4 tiroirs Ideaoptical sont les fibres de XpFibre qui vont vers le NRO situé 10 mettre plus loin. Ces fibres sont utilisées par tous les opérateurs sauf Orange.

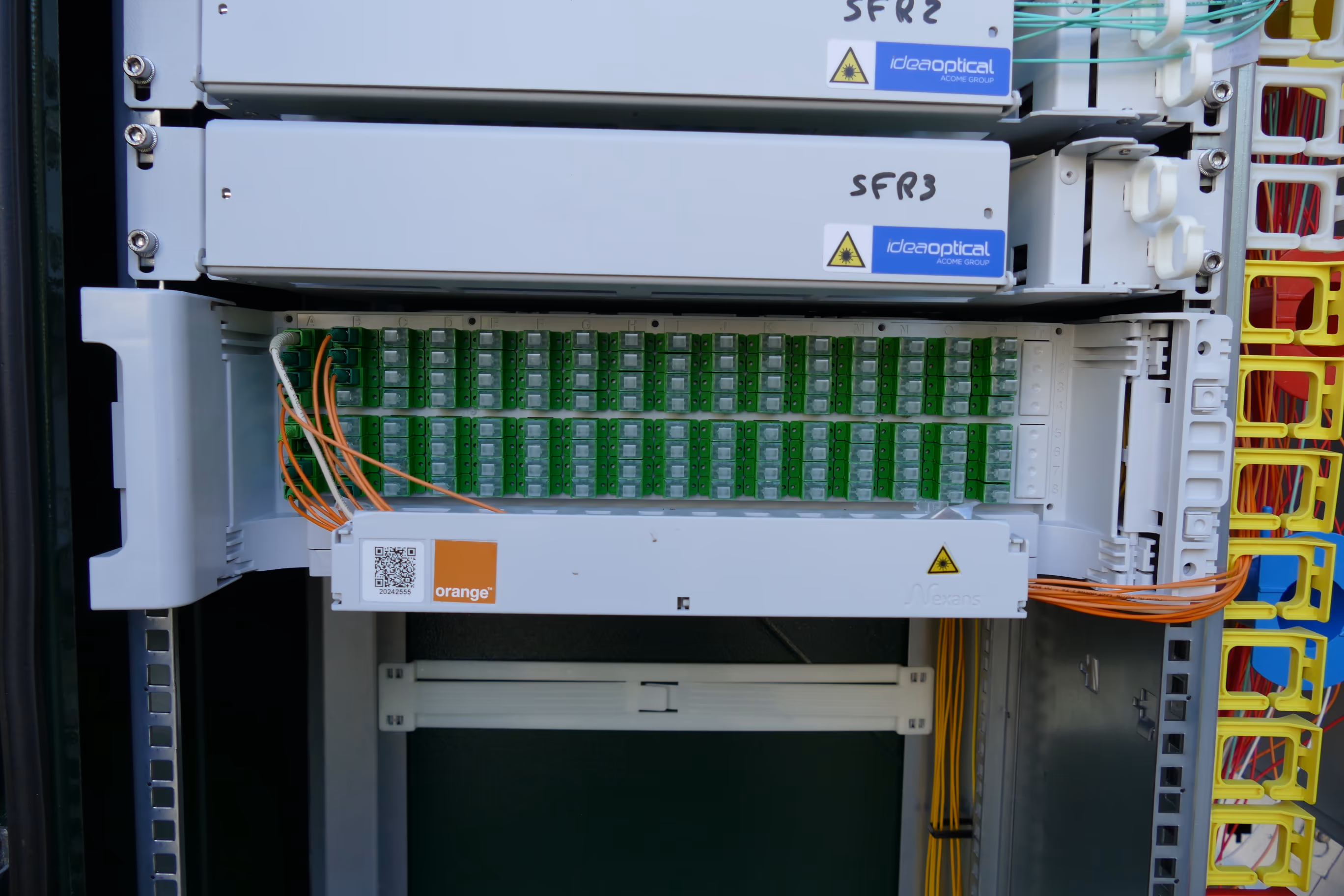

Au-dessus, un autre bloc est installé et dédié à Orange. Les 4 fibres connectées (correspondant à 4 coupleurs 1:32) vont vers le NRO d’Orange. Cela permet de connecter 4x32 clients, soit 128 clients.

Coté XpFibre, la répartition des fibres est la suivante :

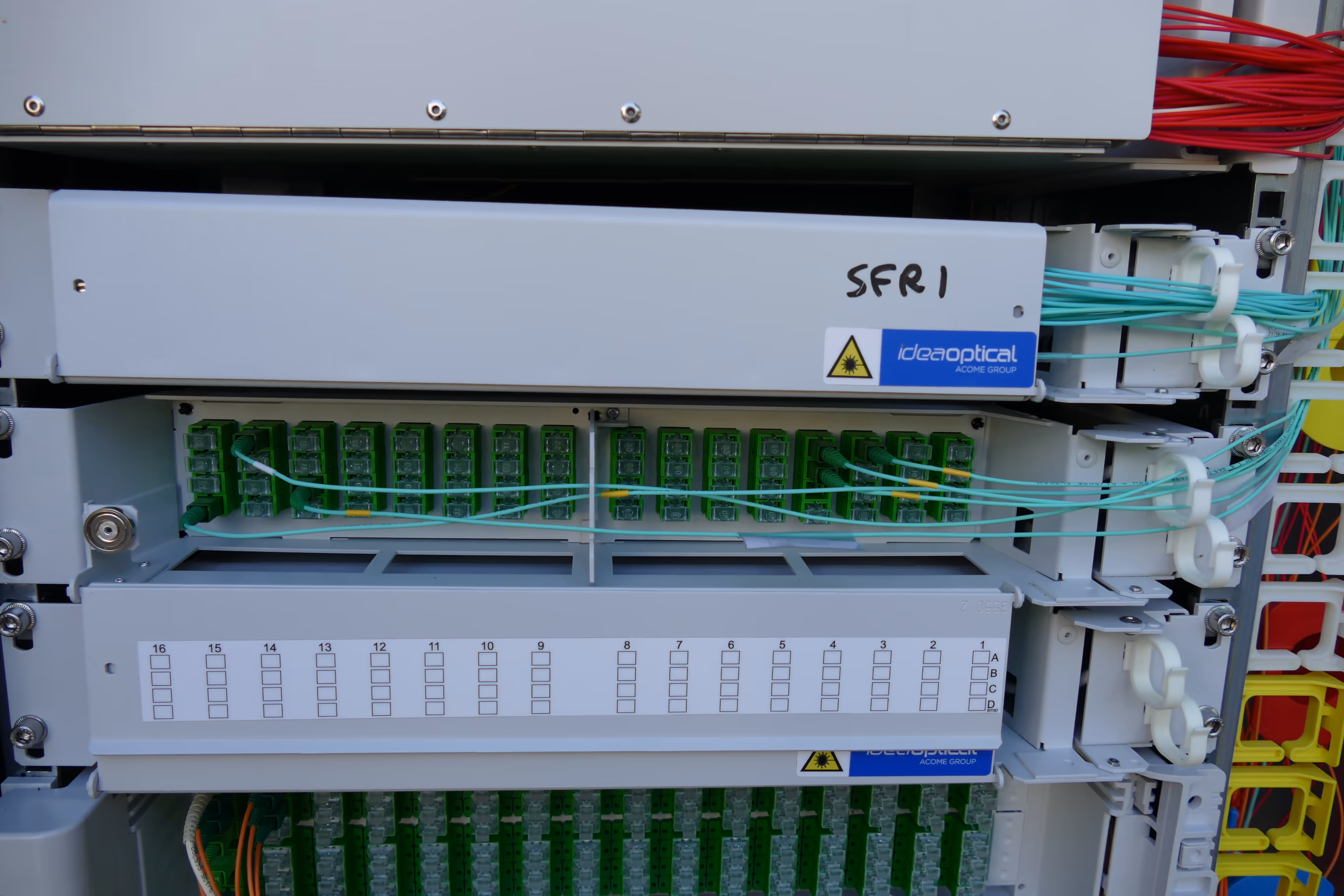

- Fibre 1 à 3 : Coupleurs SFR (capacité : 3x 64 clients)
- Fibre 4 à 6 : Coupleurs XpFibre (capacité : 3x 64 clients)
- Fibre 7 et 8 : Coupleurs Free (capacité : 2x 32 clients)


(Pour voir une photo en plus grand, cliquez sur sa vignette. Pour revenir à la taille initiale, il suffit de cliquer à nouveau sur la photo.)


vivien

  • Administrateur
  • *
  • Messages: 51 007
    • Bluesky LaFibre.info
PM SF-TEC-136Q6 5 rue des Roches
« Réponse #223 le: Aujourd'hui à 08:55:30 »
PM SF-TEC-136Q6

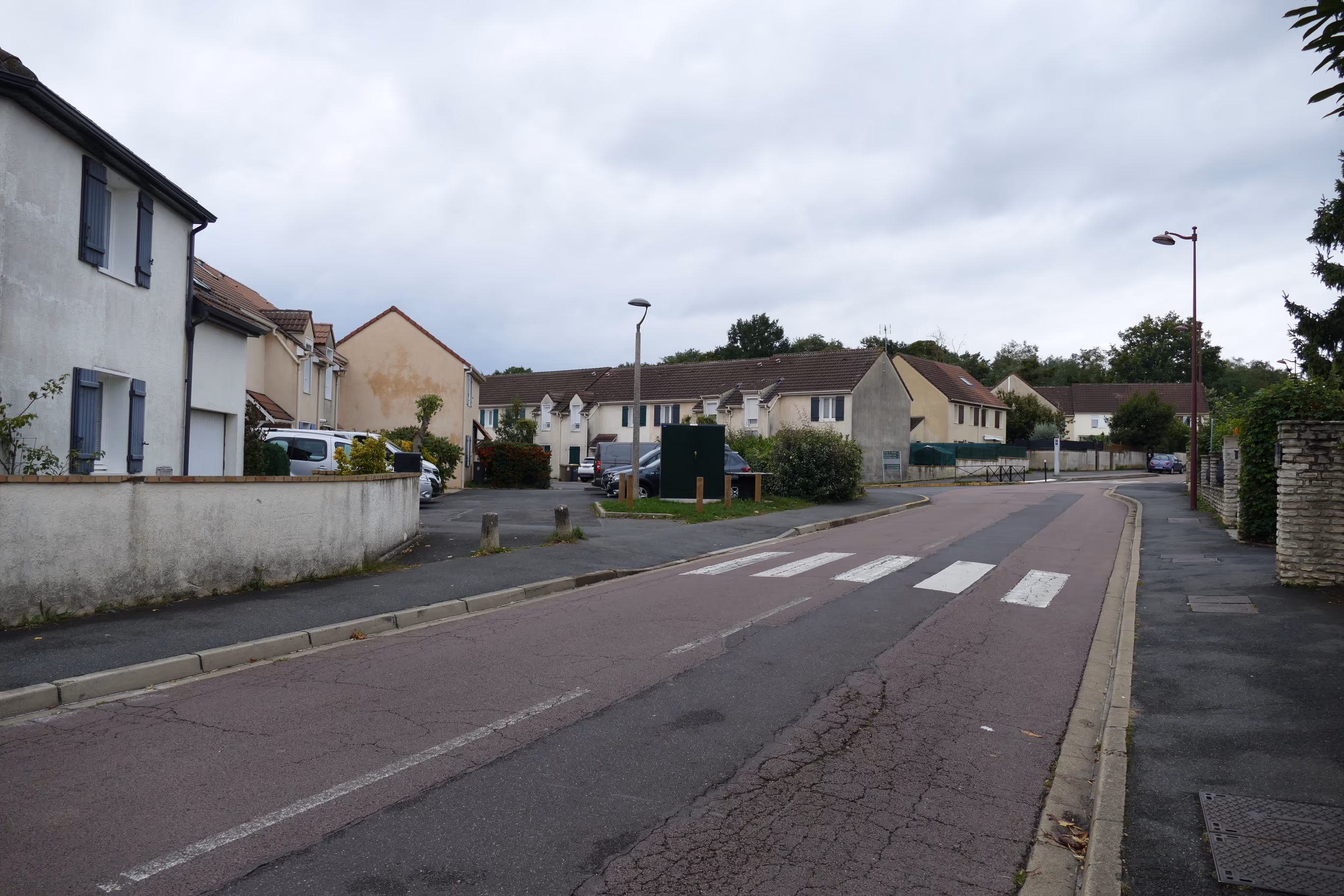

5 rue des Roches, au croisement de la rue Pierre Mendès France - Vert-Saint-Denis

Nombre total de logements sur le PM : 473
Type de PM : 34U Idea Optical

Nombre total de fibres connectées : 397 (Taux de pénétration : 84 %)
- XpFibre activé : 264 fibres connectées
- SFR : 38 fibres connectées
- Free : 79 fibres connectées
- Orange : 16 fibres connectées

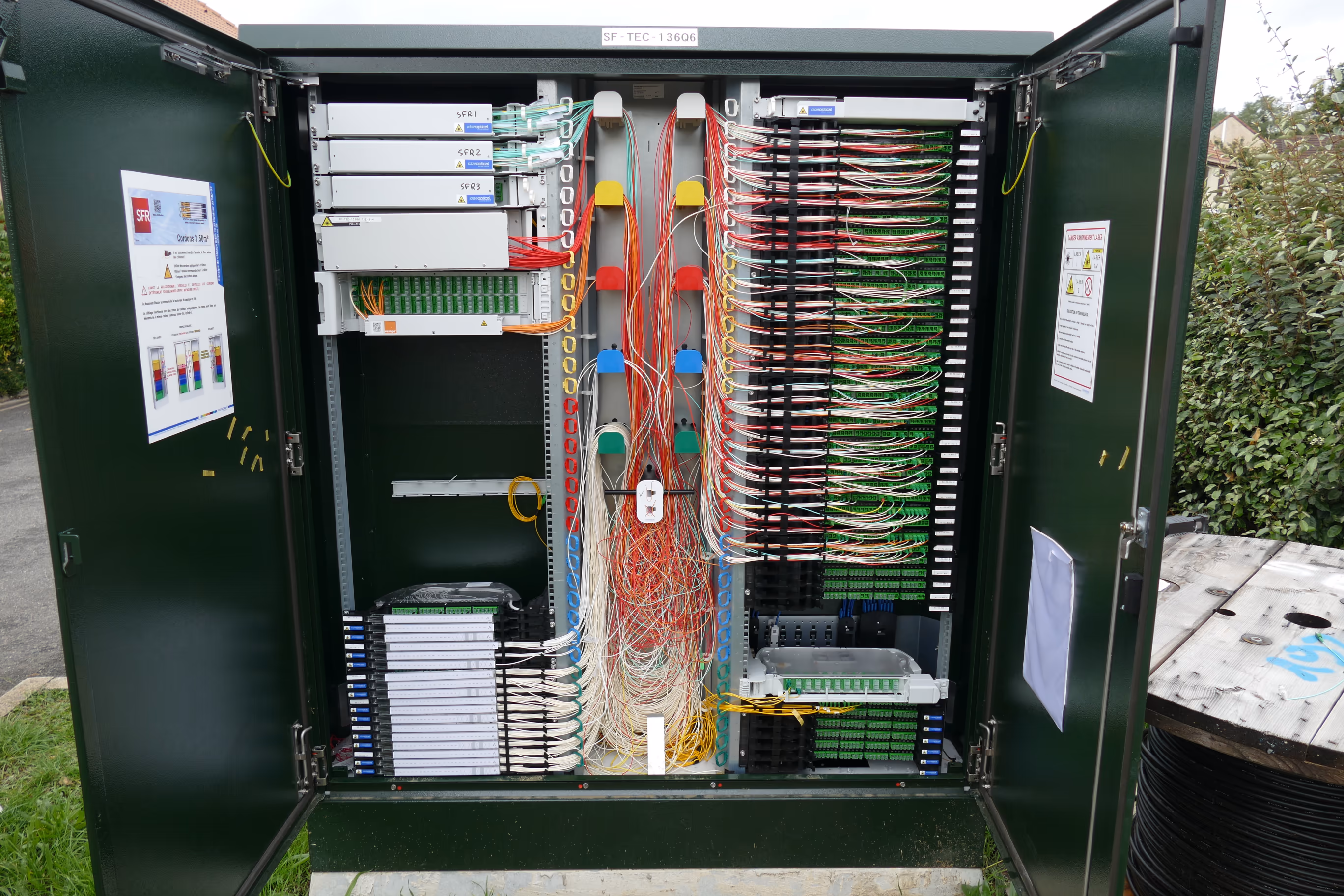

Ici, contrairement au point de mutualisation précédent, on est sur une armoire Idea Optical, qui est un peu plus haute (34 U) que celle de Grolleau (28 U). Les cordons optiques ont normalement tous une longueur de 3,50 mètres pour les armoires de 34U, comme pour les armoires de 28U.

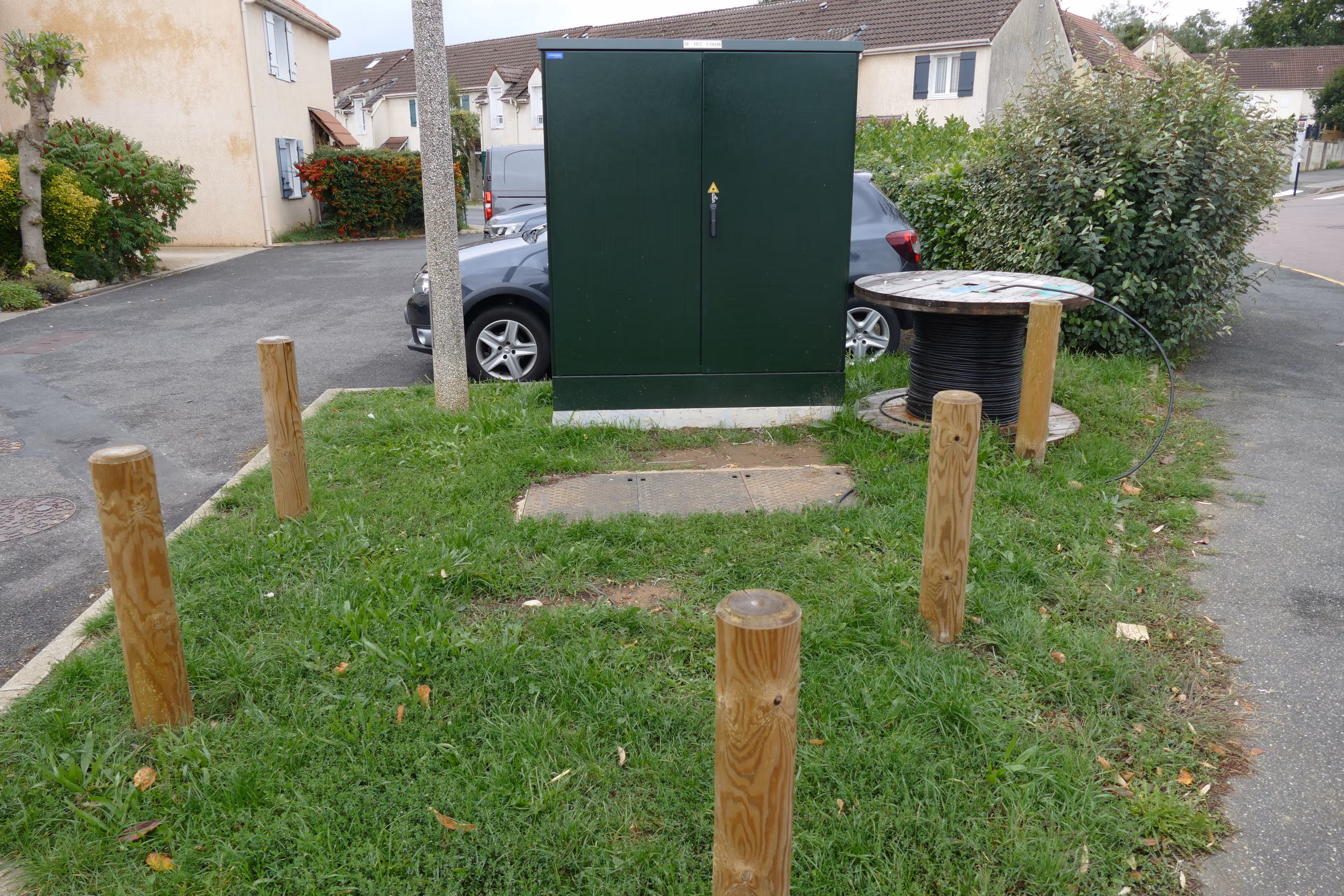

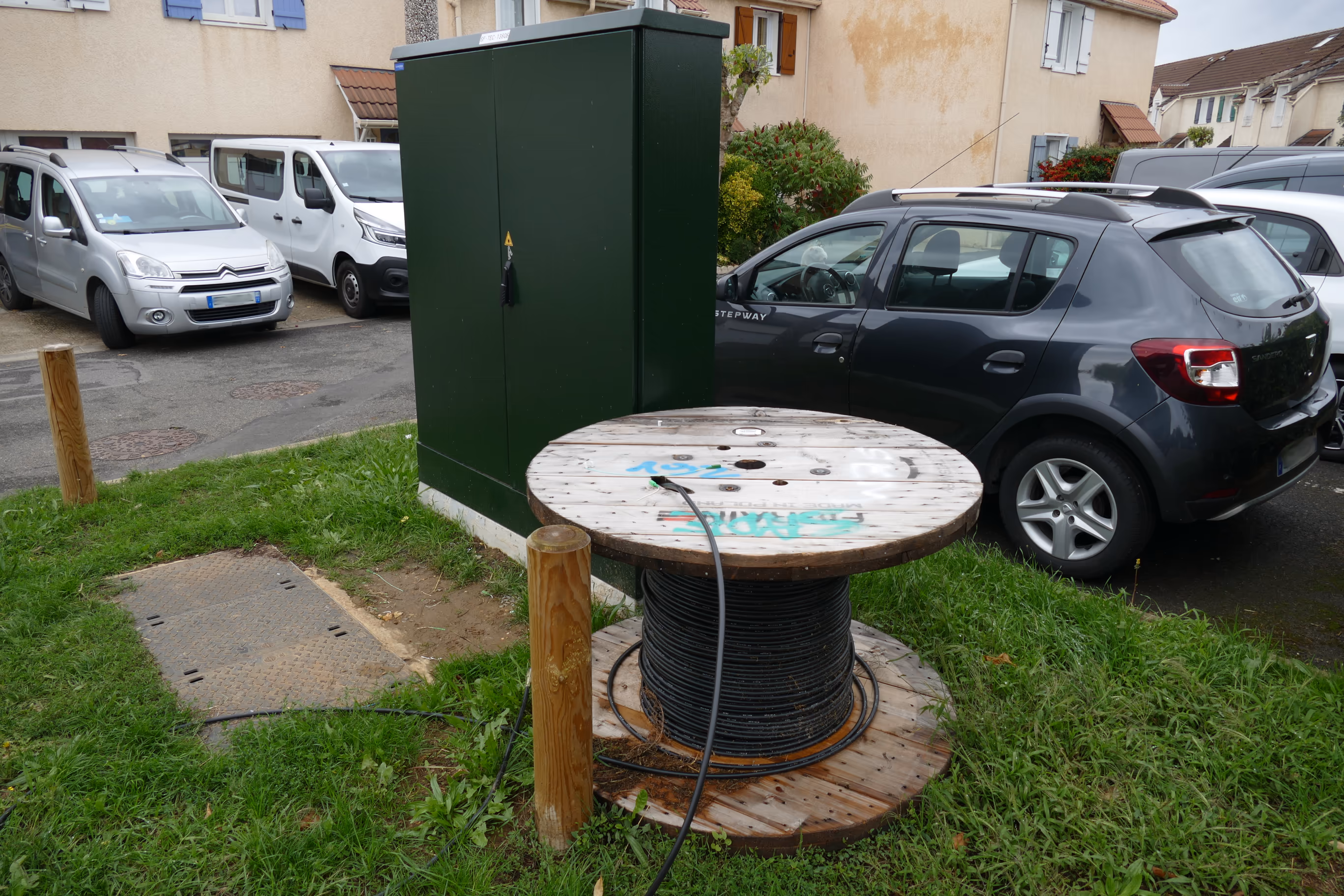

On apprécie les poteaux de bois mis en place rapidement par la mairie pour éviter qu'une voiture détériore le PM.

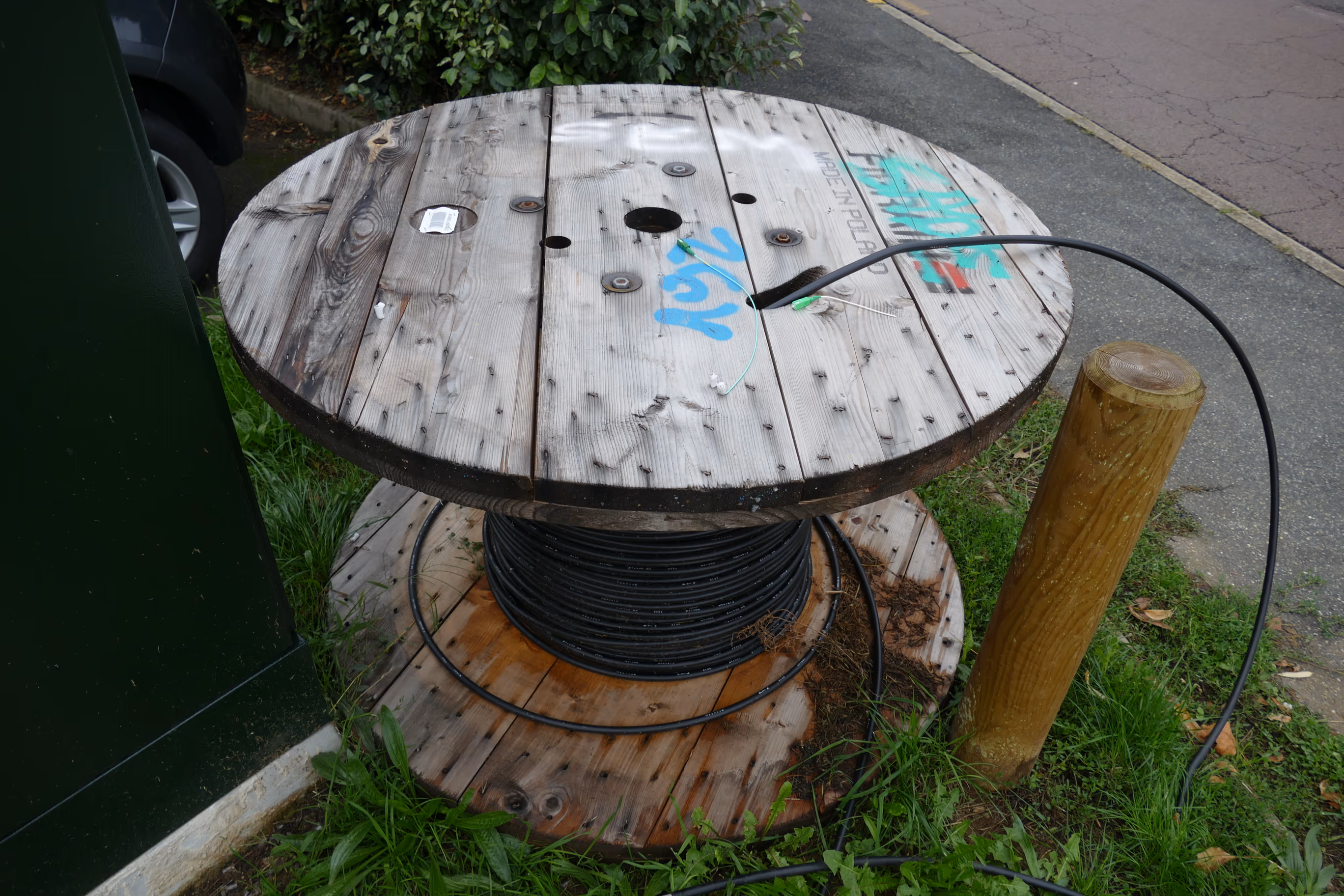

On regrette par contre le fait que XpFibre n'est pas évacuer le touret de fibre otique.




(Pour voir une photo en plus grand, cliquez sur sa vignette. Pour revenir à la taille initiale, il suffit de cliquer à nouveau sur la photo.)


vivien

  • Administrateur
  • *
  • Messages: 51 007
    • Bluesky LaFibre.info
PM SF-TEC-136Q6 5 rue des Roches
« Réponse #224 le: Aujourd'hui à 08:55:51 »

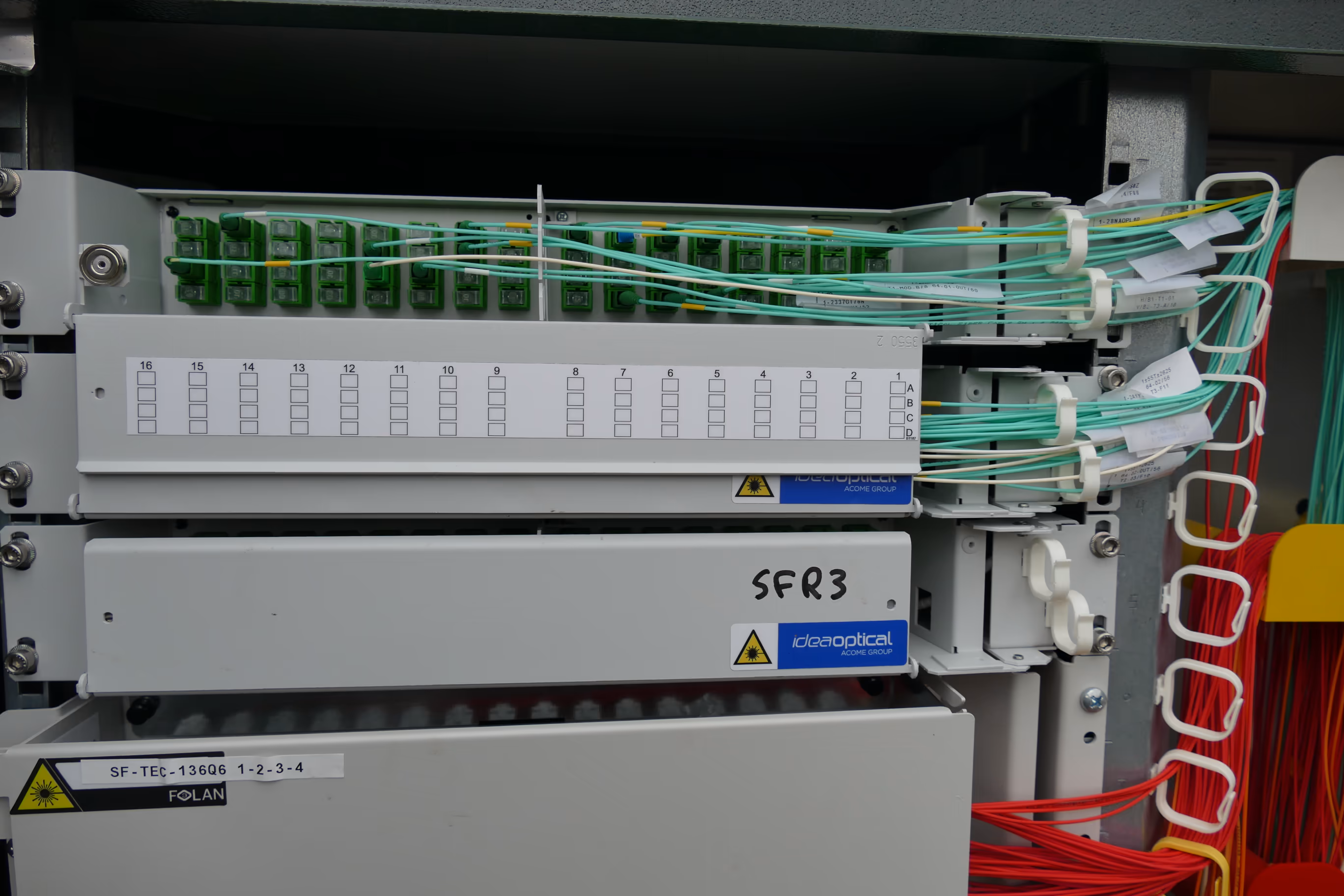

Partie gauche de l'Armoire PM SF-TEC-136Q6 :

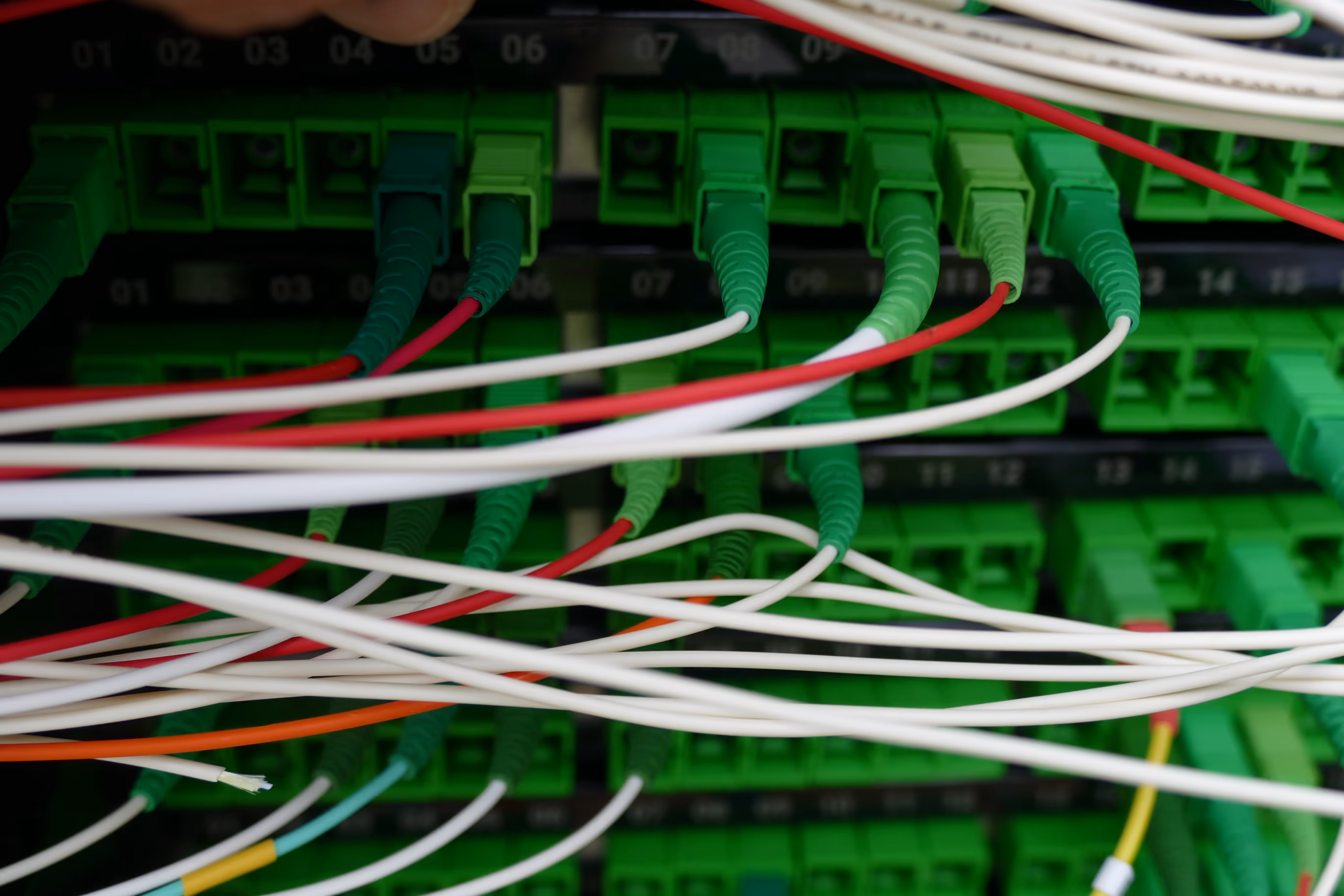

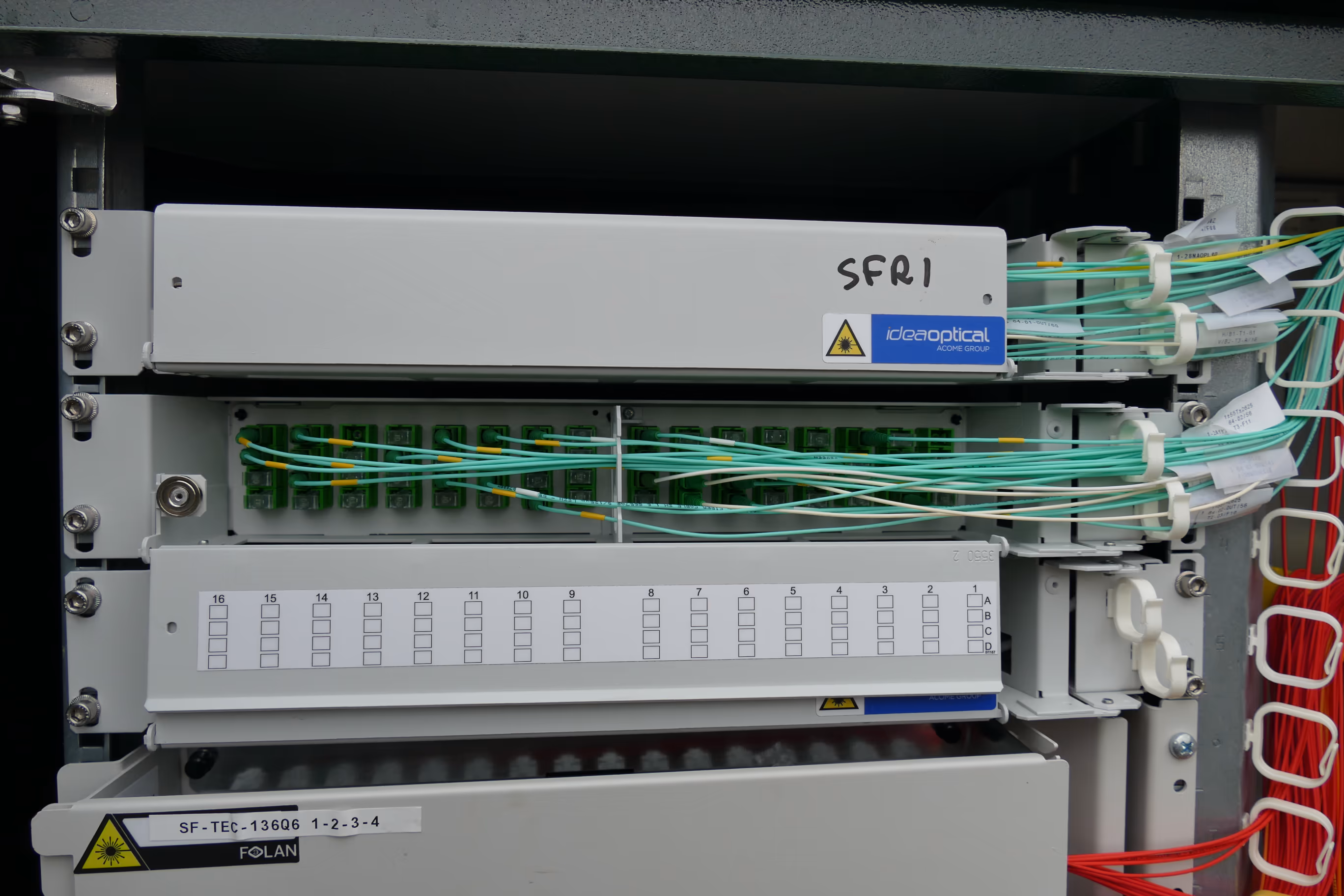

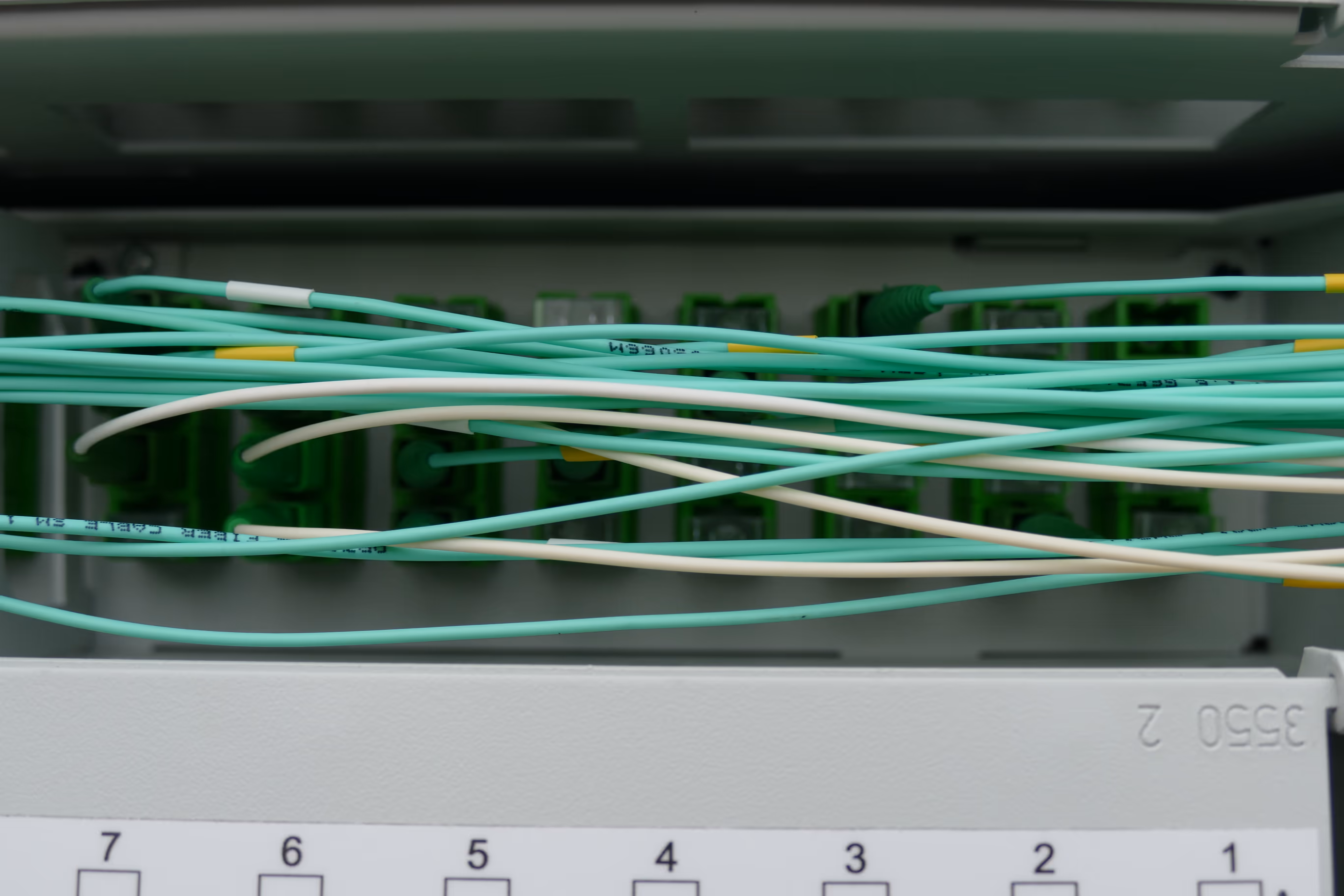

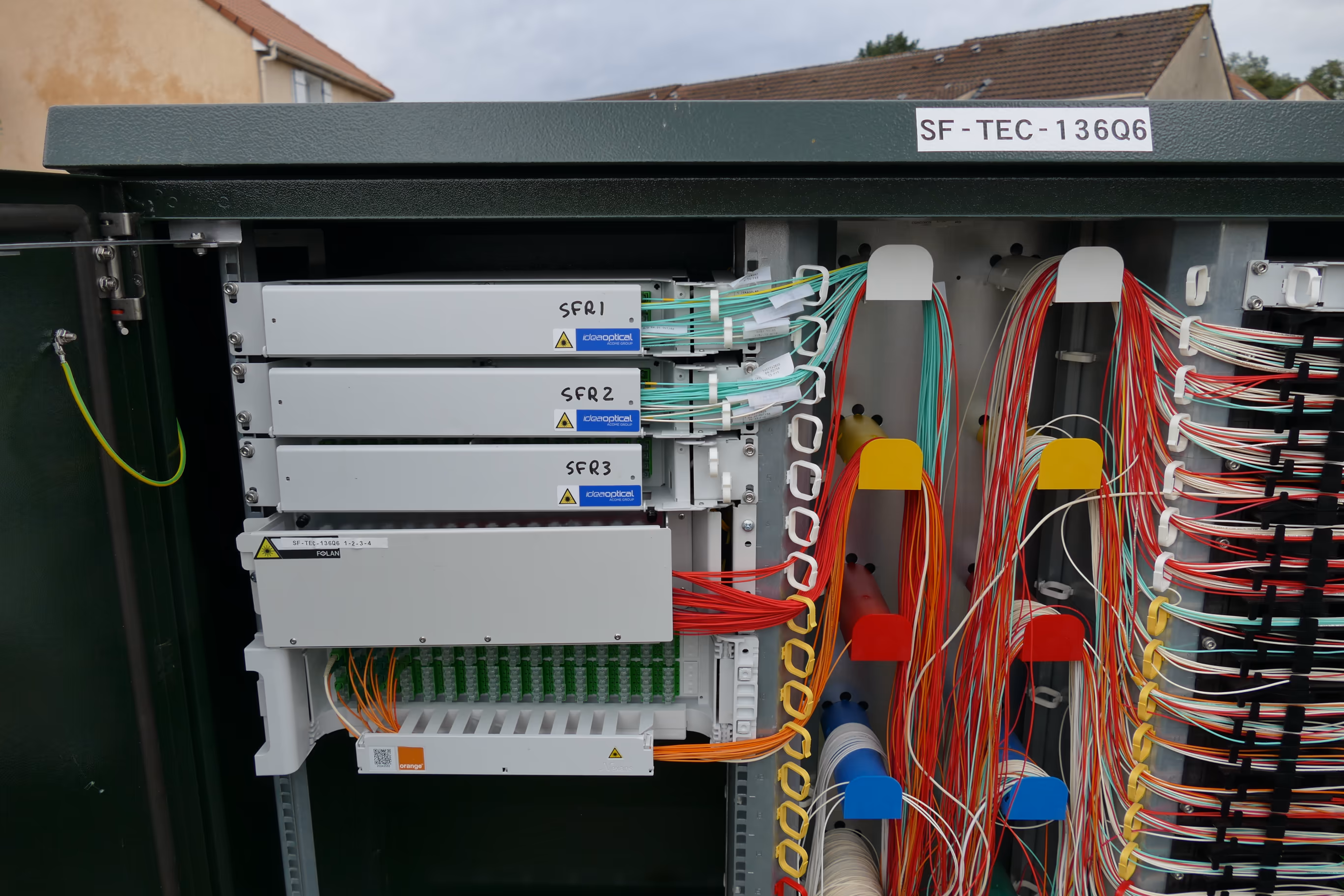

Voici les coupleurs SFR (d'une capacité de 3 x 64 fibres), on voit que de nombreuses fibres sont de couleurs blanches : ce sont des installateurs qui ont repris la fibre du client activé XpFibre - couleur blanche (probablement NordNet) pour le mettre chez SFR. Théoriquement l'installateur ne doit pas récupérer la fibre optique dans l'ancien opérateur et mettre une nouvelle jarretière de la bonne couleur.

(Pour voir une photo en plus grand, cliquez sur sa vignette. Pour revenir à la taille initiale, il suffit de cliquer à nouveau sur la photo.)

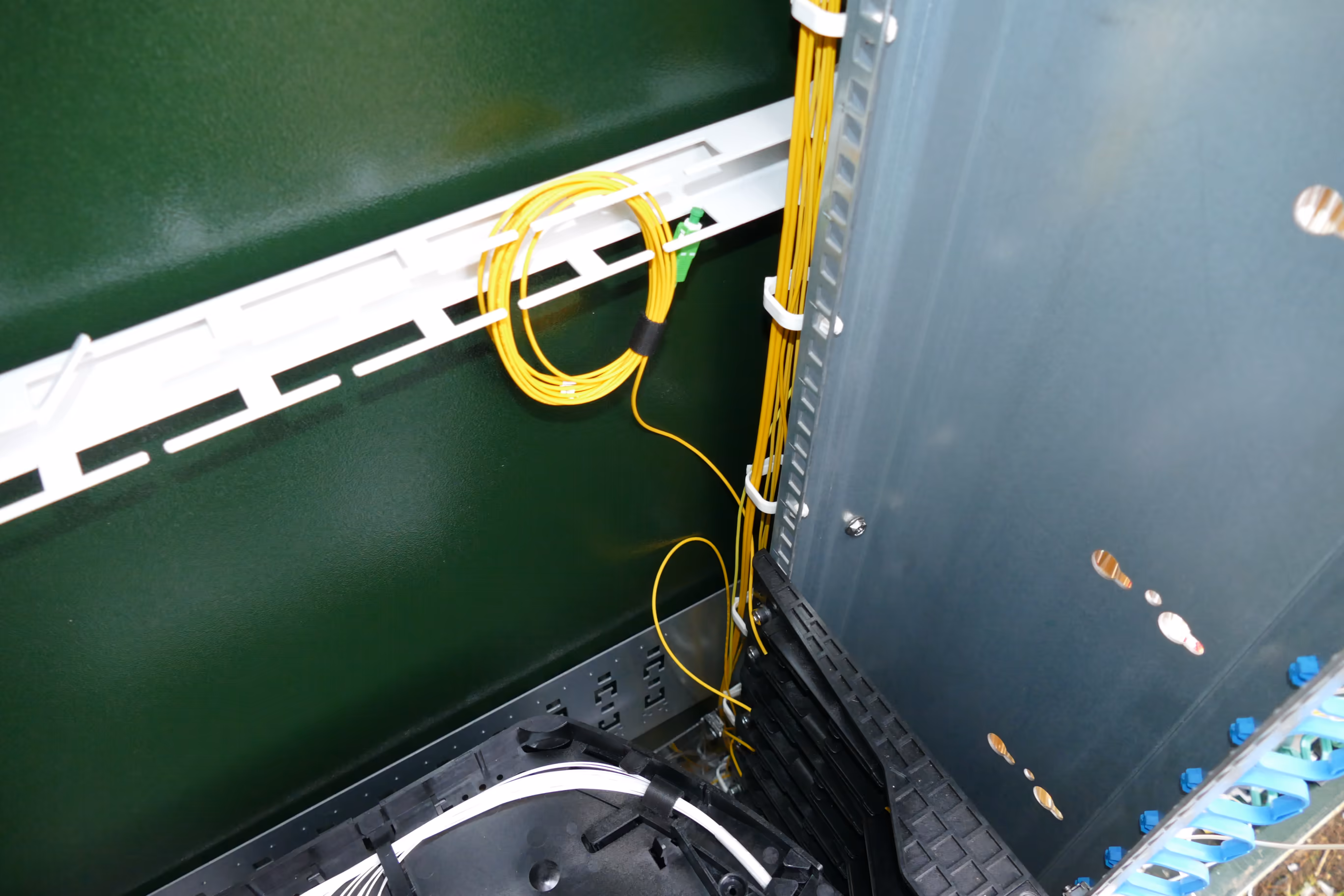

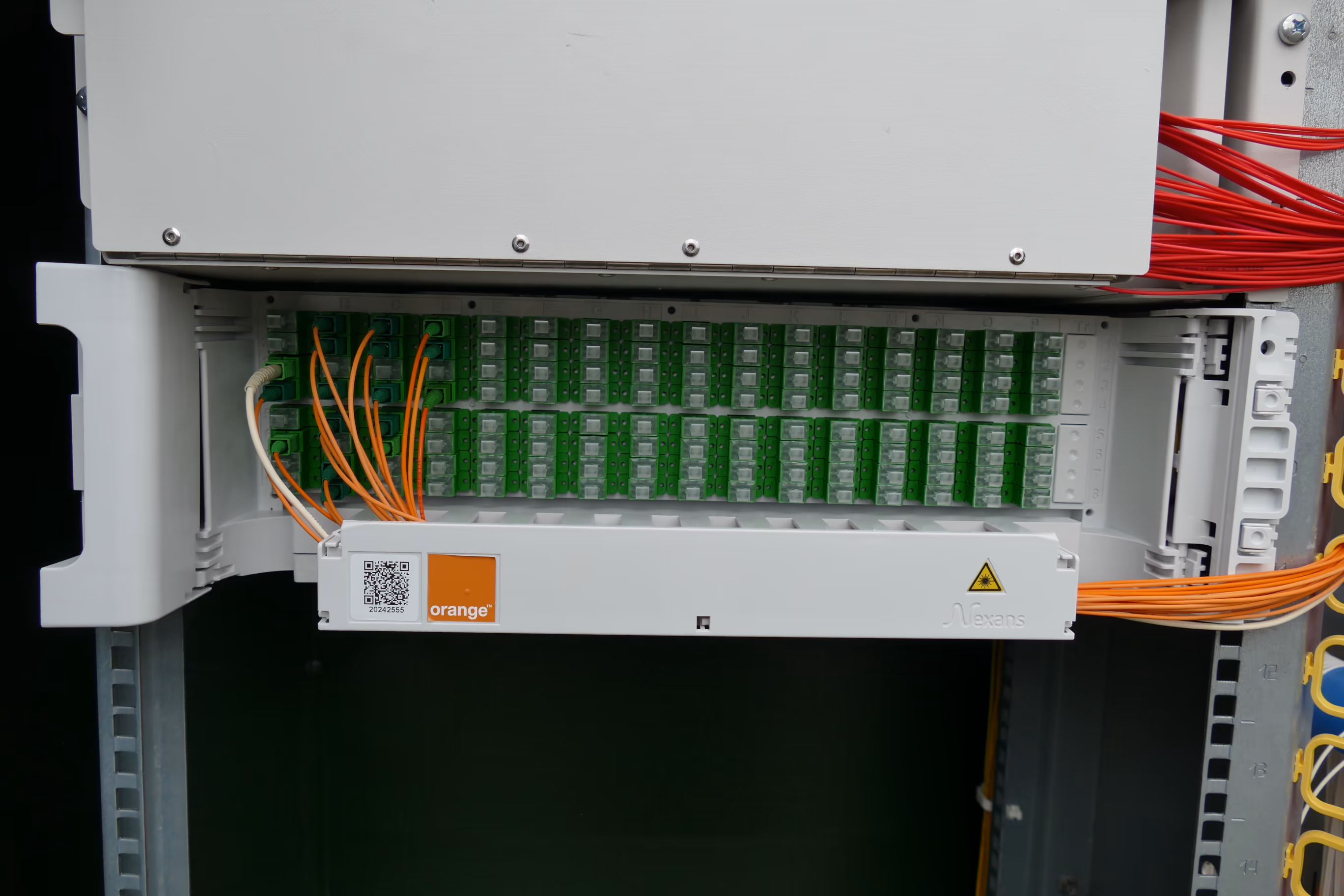

Chez Orange une jarretière n'est pas conforme, c'est la jarretière qui doit être chez le client entre le PTO et la box.

(Pour voir une photo en plus grand, cliquez sur sa vignette. Pour revenir à la taille initiale, il suffit de cliquer à nouveau sur la photo.)


Voici le coupleur pour les offres activées XpFibre. On n'a pas moins de 6 coupleurs (capacité de 6 x 64, soit 800 clients). C'est énorme pour un PM qui désert 473 logements. Le dernier coupleur de 64 fibres n'est probablement pas connecté, on voit une fibre jaune en attente derrière.

(Pour voir une photo en plus grand, cliquez sur sa vignette. Pour revenir à la taille initiale, il suffit de cliquer à nouveau sur la photo.)

vivien

  • Administrateur
  • *
  • Messages: 51 007
    • Bluesky LaFibre.info
PM SF-TEC-136Q6 5 rue des Roches
« Réponse #225 le: Aujourd'hui à 08:58:24 »

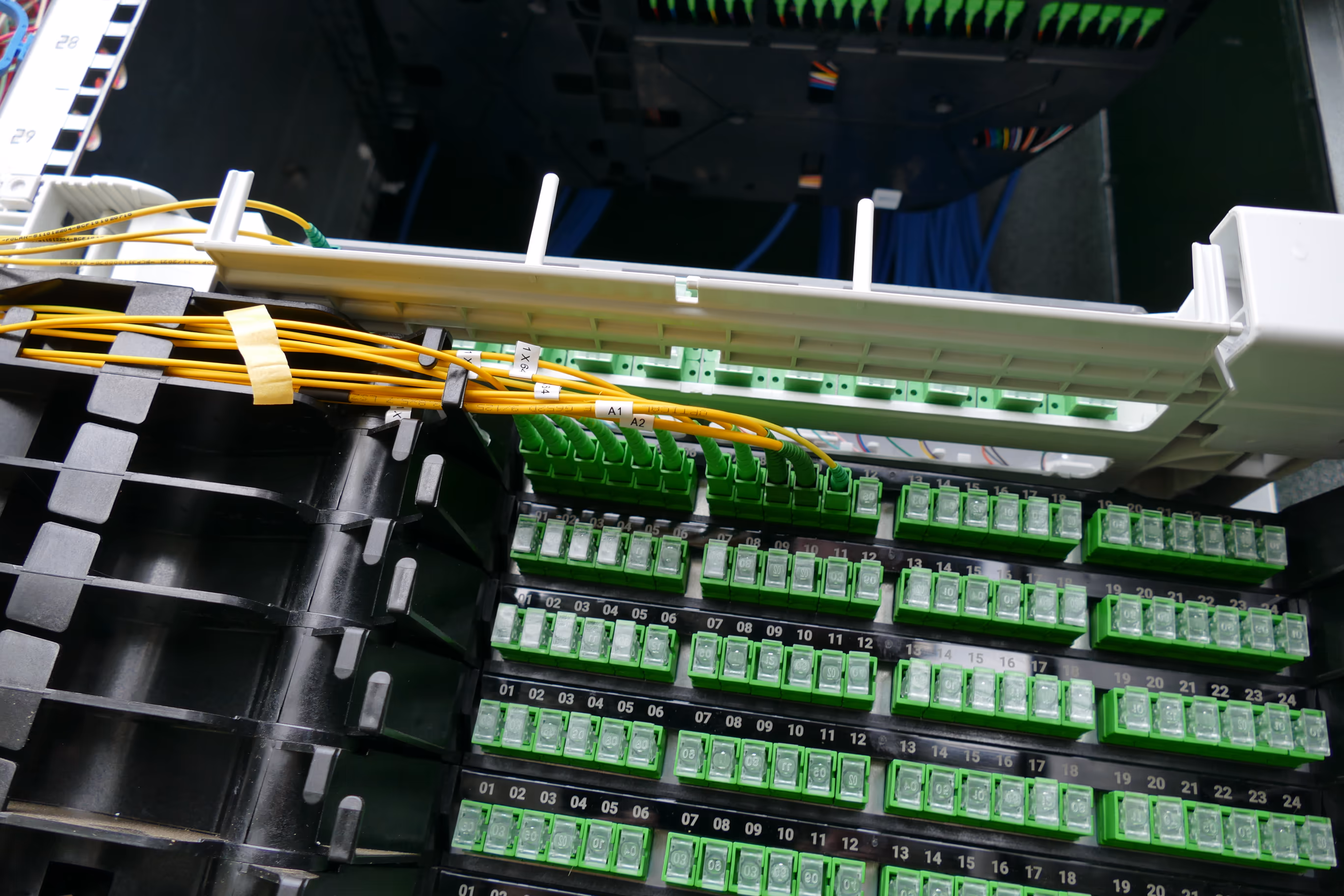

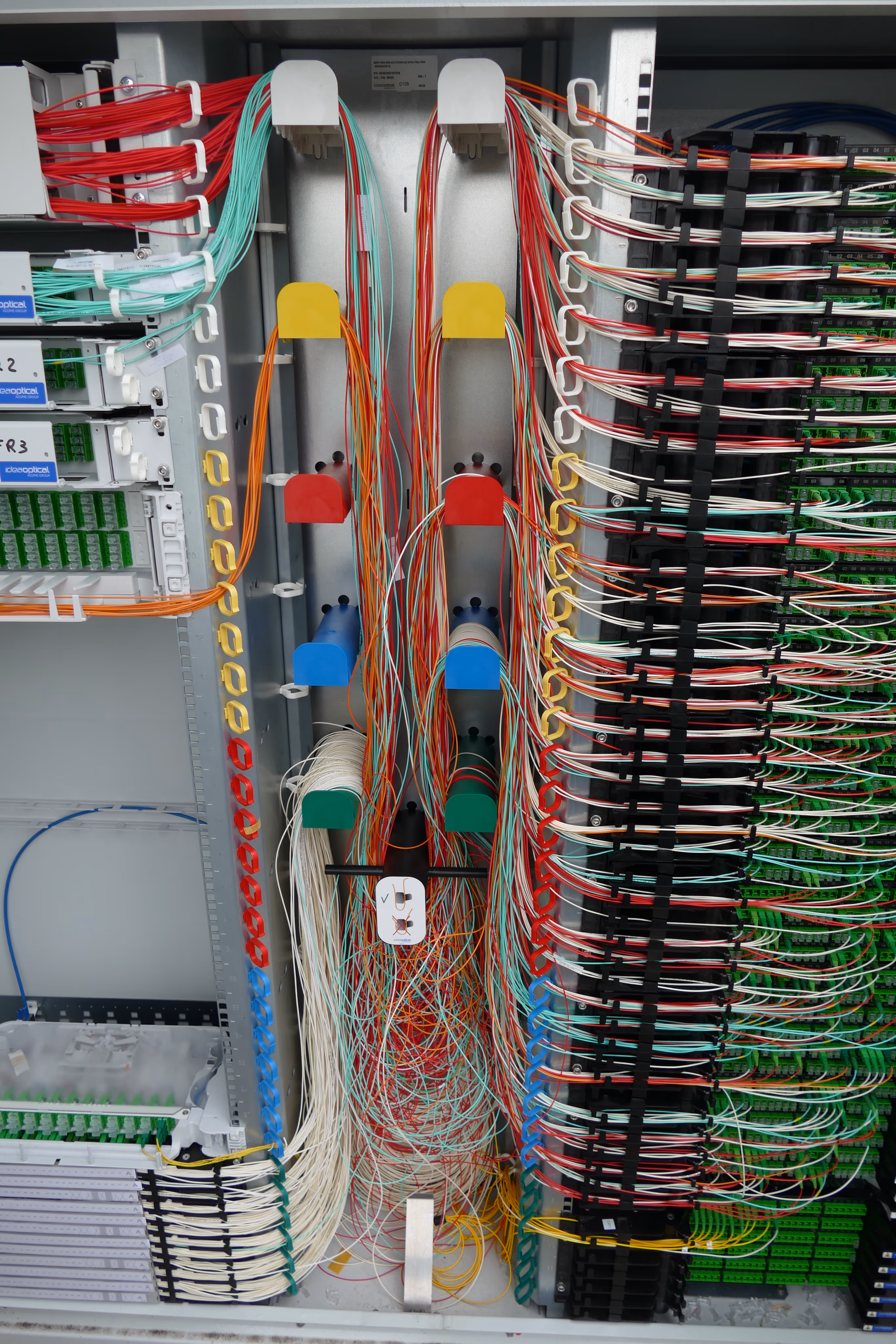

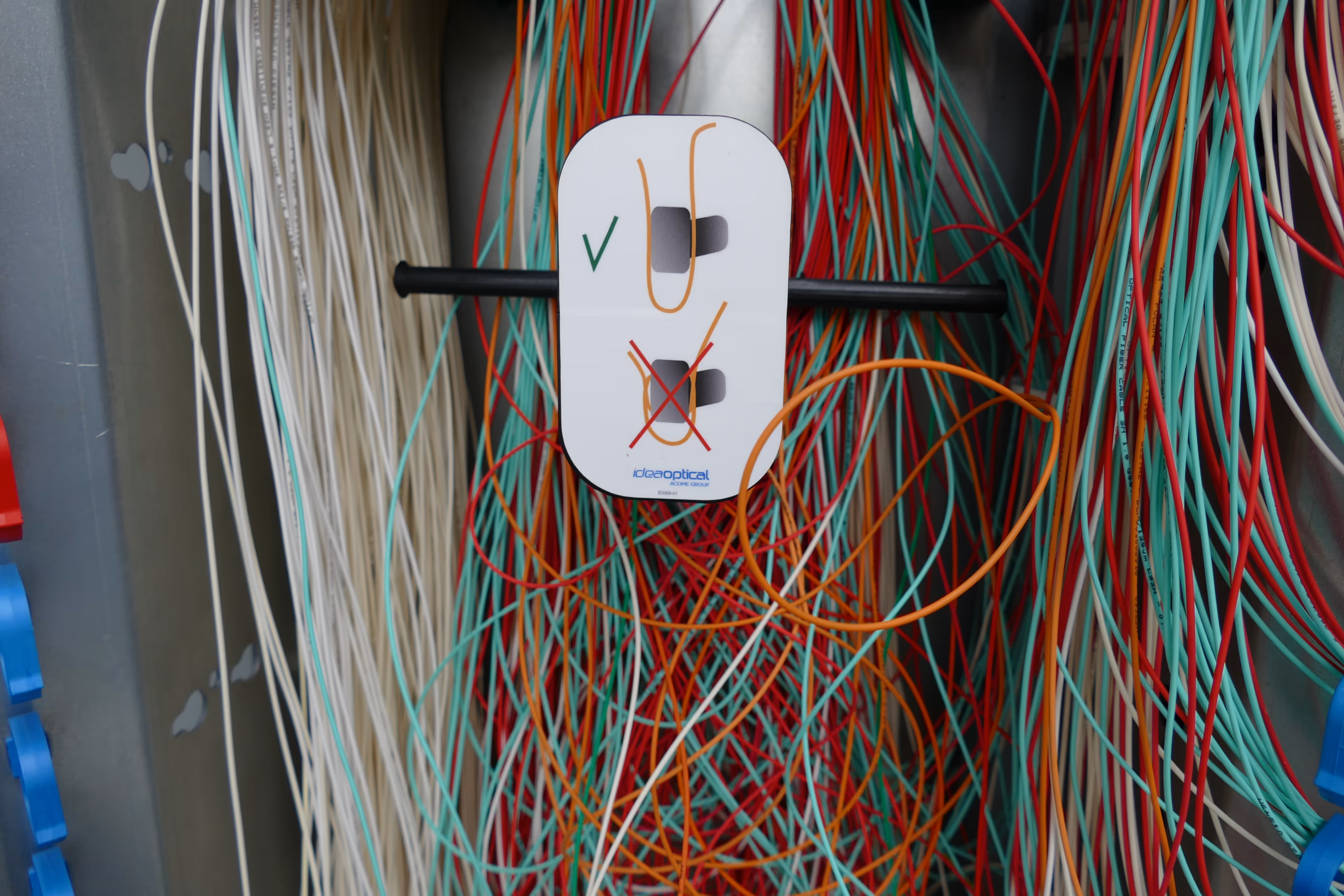

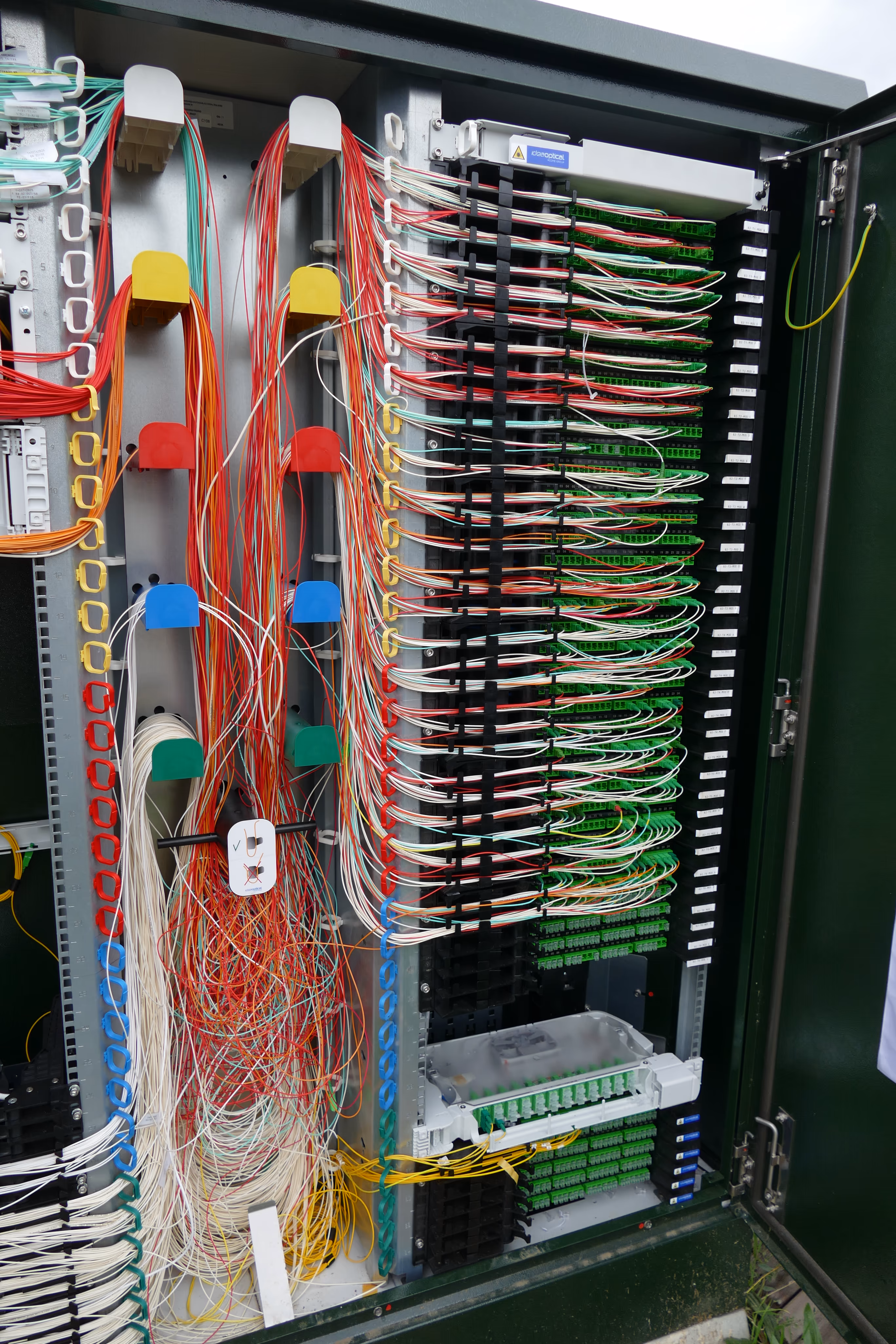

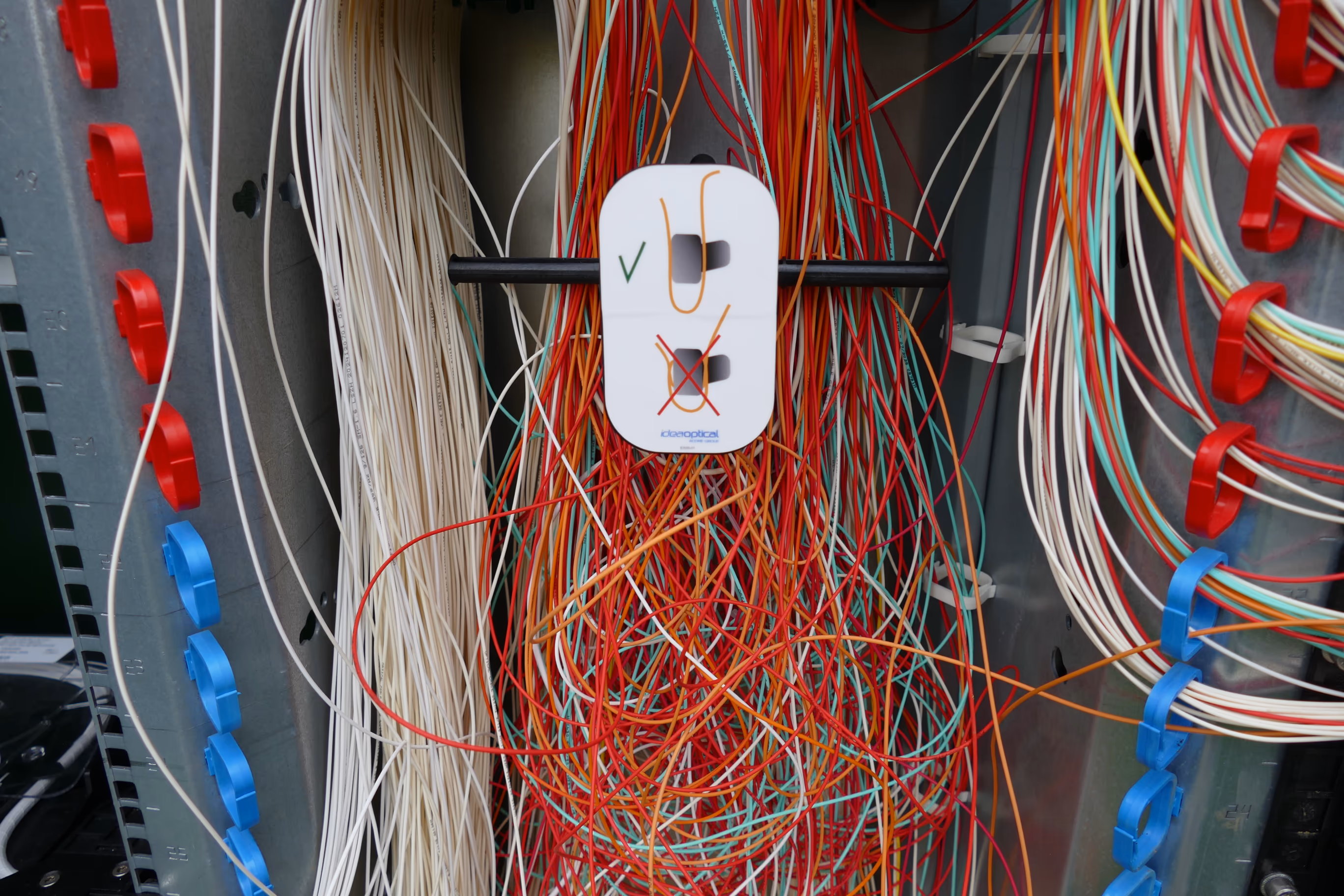

Le brassage en M est très propre en haut de l'armoire, beaucoup moins en bas de l'armoire.

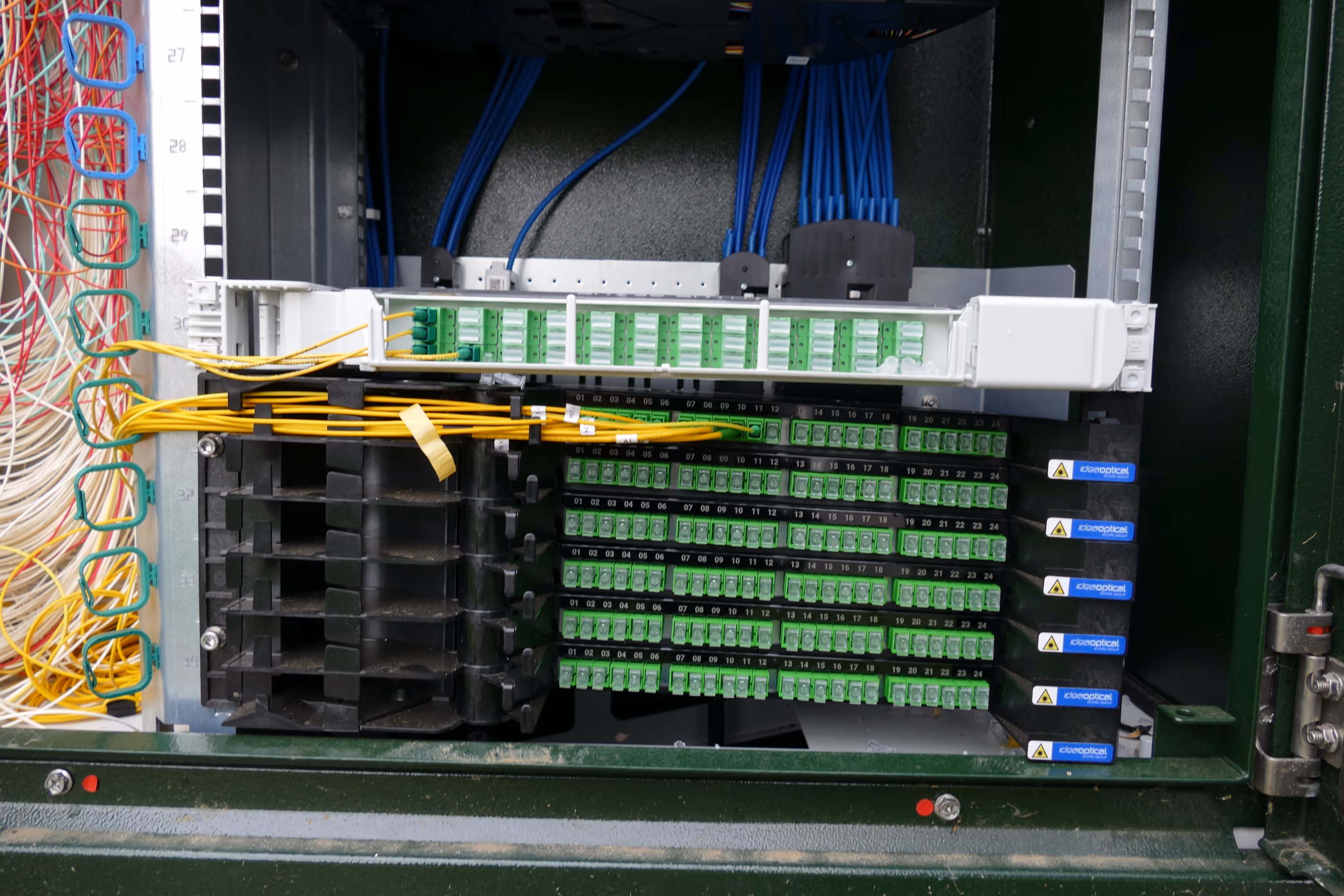

En bas à droite, on retrouve les câbles Orange et XpFibre allant vers leur NRO respectifs.
Les fibres connectées :
- Fibre 1 à 4 Orange : Coupleurs Orange (capacité : 4x 32 clients)
- Fibre 1 à 3 XpFibre : Coupleurs SFR (capacité : 3x 64 clients)
- Fibre 4 à 8 XpFibre : Coupleurs XpFibre (capacité : 5x 64 clients) Le 6ᵉ coupleur n'est pas connecté.
- Fibre 9 à 11 XpFibre : Coupleurs Free (capacité : 3x 32 clients)


(Pour voir une photo en plus grand, cliquez sur sa vignette. Pour revenir à la taille initiale, il suffit de cliquer à nouveau sur la photo.)


vivien

  • Administrateur
  • *
  • Messages: 51 007
    • Bluesky LaFibre.info
PM SF-TEC-136Q7 situé sur le parking de la mairie de Vert-Saint-Denis
« Réponse #226 le: Aujourd'hui à 08:59:33 »

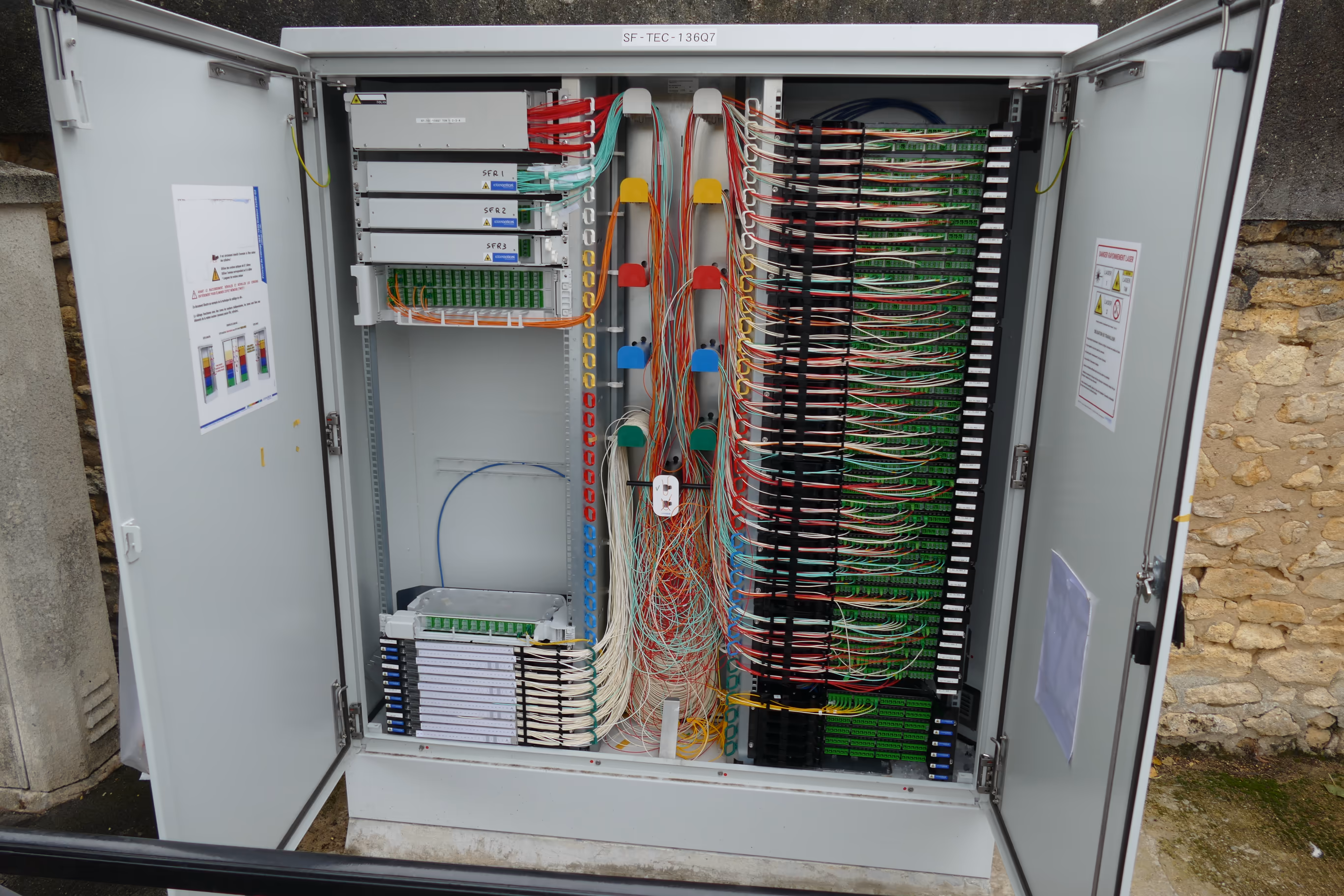

PM SF-TEC-136Q7 (situé sur le parking de la mairie de Vert-Saint-Denis)
2 place Charles de Gaulle, au croisement de la rue Pasteur - Vert-Saint-Denis


Nombre total de logements sur le PM : 523
Type de PM : 34U Idea Optical

Nombre total de fibres connectées : 372 (Taux de pénétration : 71 %)
- XpFibre activé : 209 fibres connectées
- SFR : 62 fibres connectées
- Free : 90 fibres connectées
- Orange : 11 fibres connectées

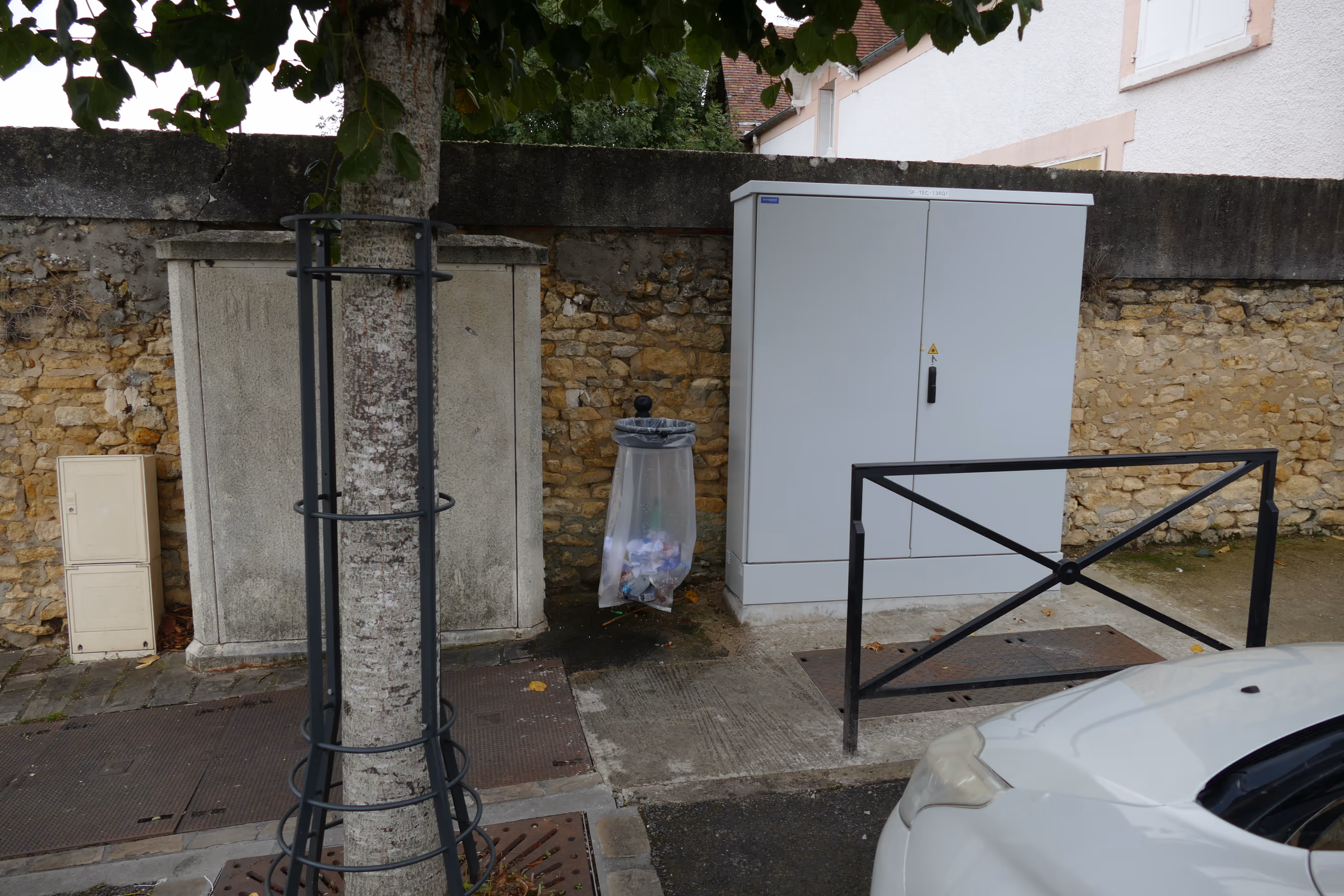

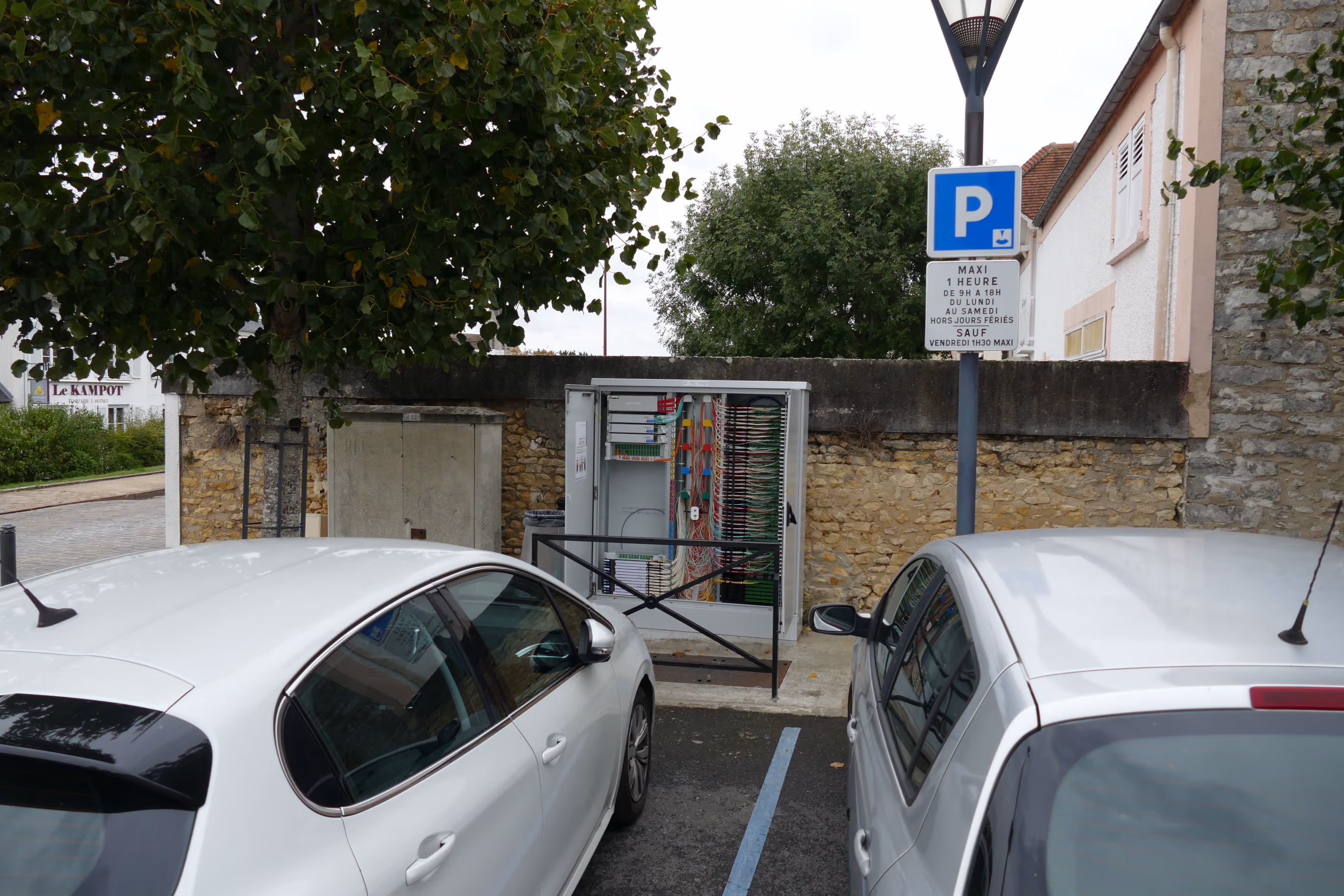

Pour être honnête, ceci n'est pas la photo quand je suis arrivée devant ce PM, mais celle quand j'en suis parti.

La photo quand je suis arrivée sur place est en dessous : les portes étaient grandes ouvertes !

On apprécie la poubelle qui est juste à côté de l'armoire.




C'est un PM Idea Optical de 34U et il y a 523 logements connectés à ce PM (pour les PM Grolleau de 28U on est habituellement entre 300 et 400 logements).

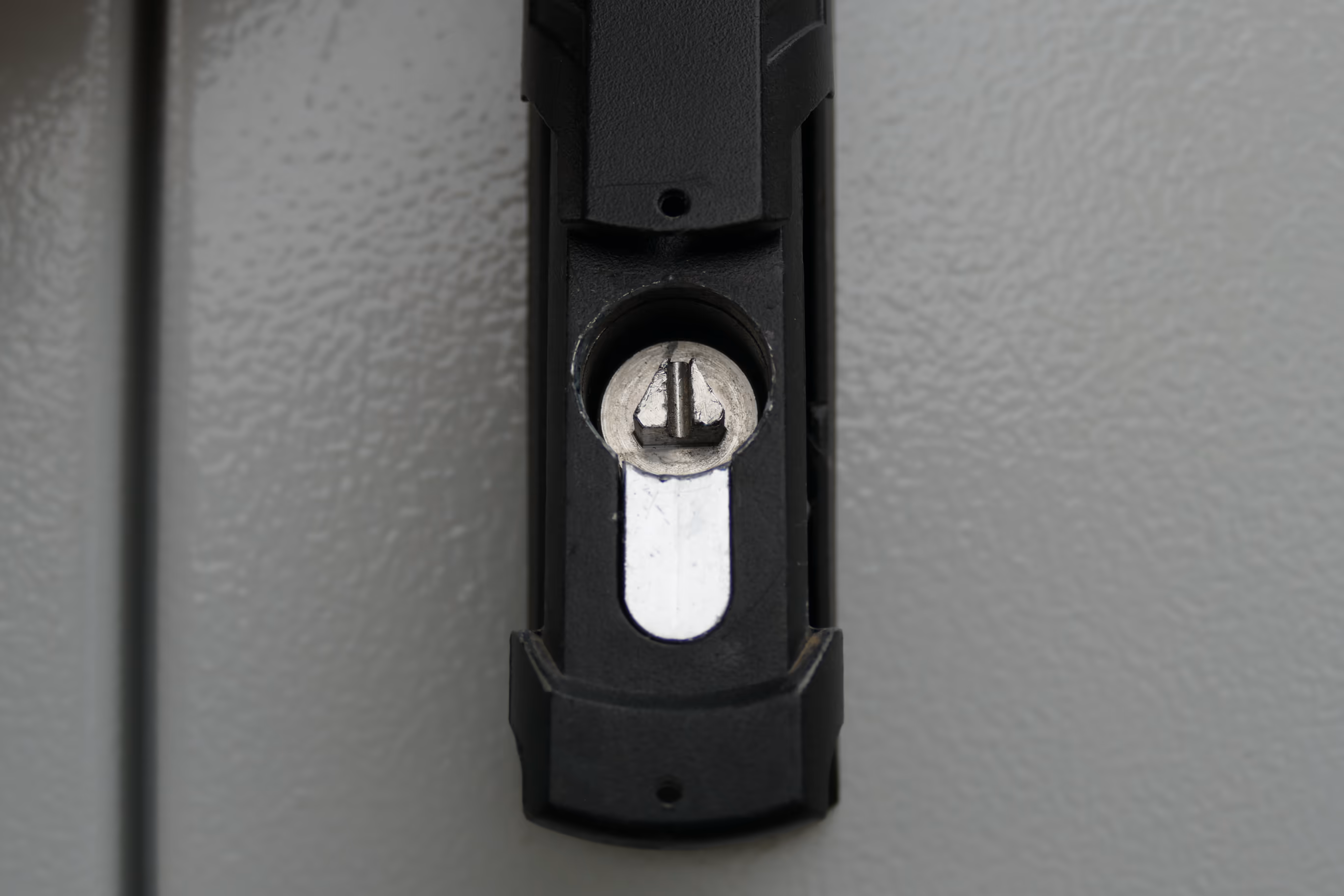

Un autre différence des PM Idea Optical face à Grolleau, c'est la possibilité d'ouvrir l'armoire avec un simple tournevis, là où la serrure mise en place par XpFibre sur les Grolleau nécessite une clé triangle.

(Pour voir une photo en plus grand, cliquez sur sa vignette. Pour revenir à la taille initiale, il suffit de cliquer à nouveau sur la photo.)

vivien

  • Administrateur
  • *
  • Messages: 51 007
    • Bluesky LaFibre.info
PM SF-TEC-136Q7 situé sur le parking de la mairie de Vert-Saint-Denis
« Réponse #227 le: Aujourd'hui à 08:59:47 »

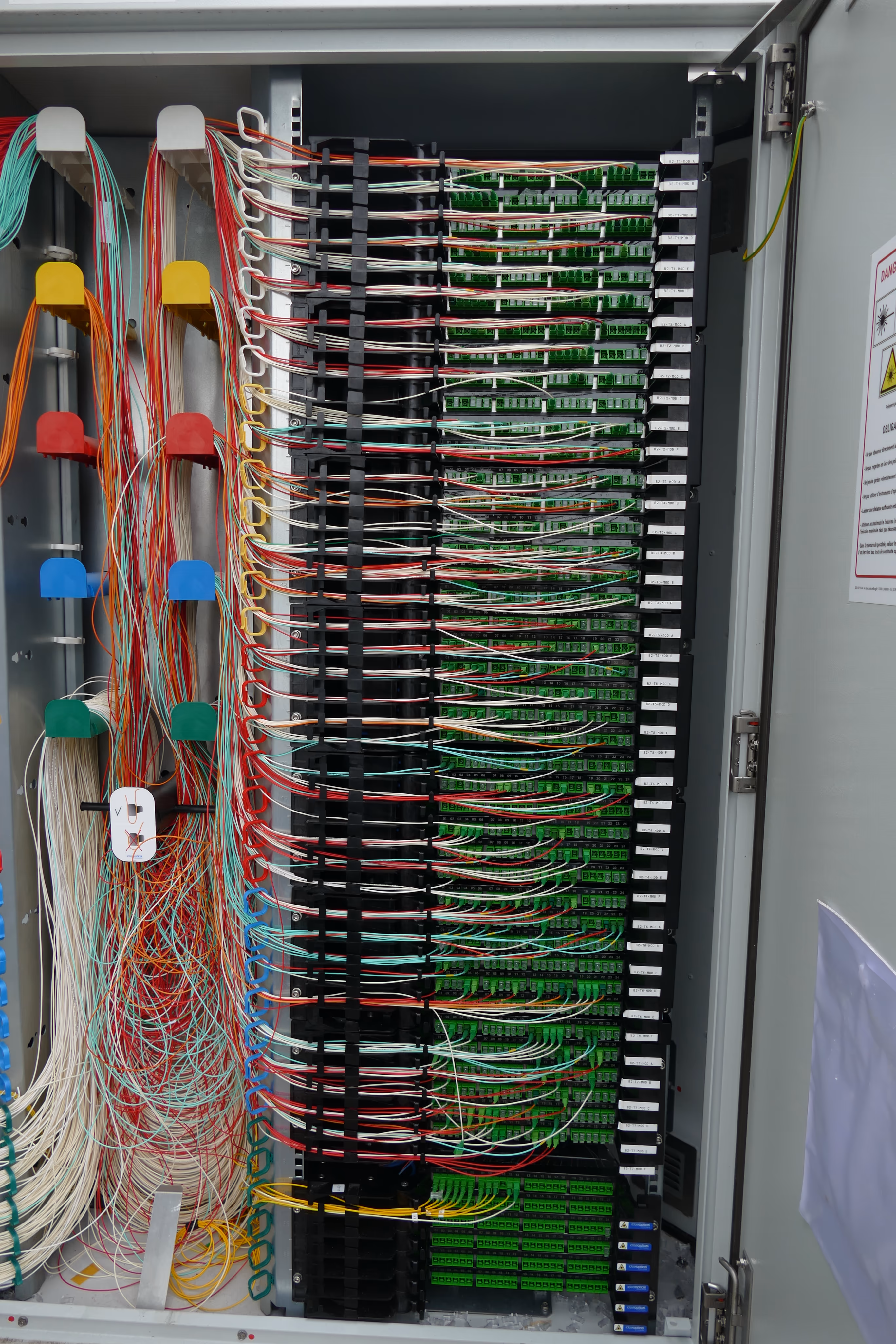

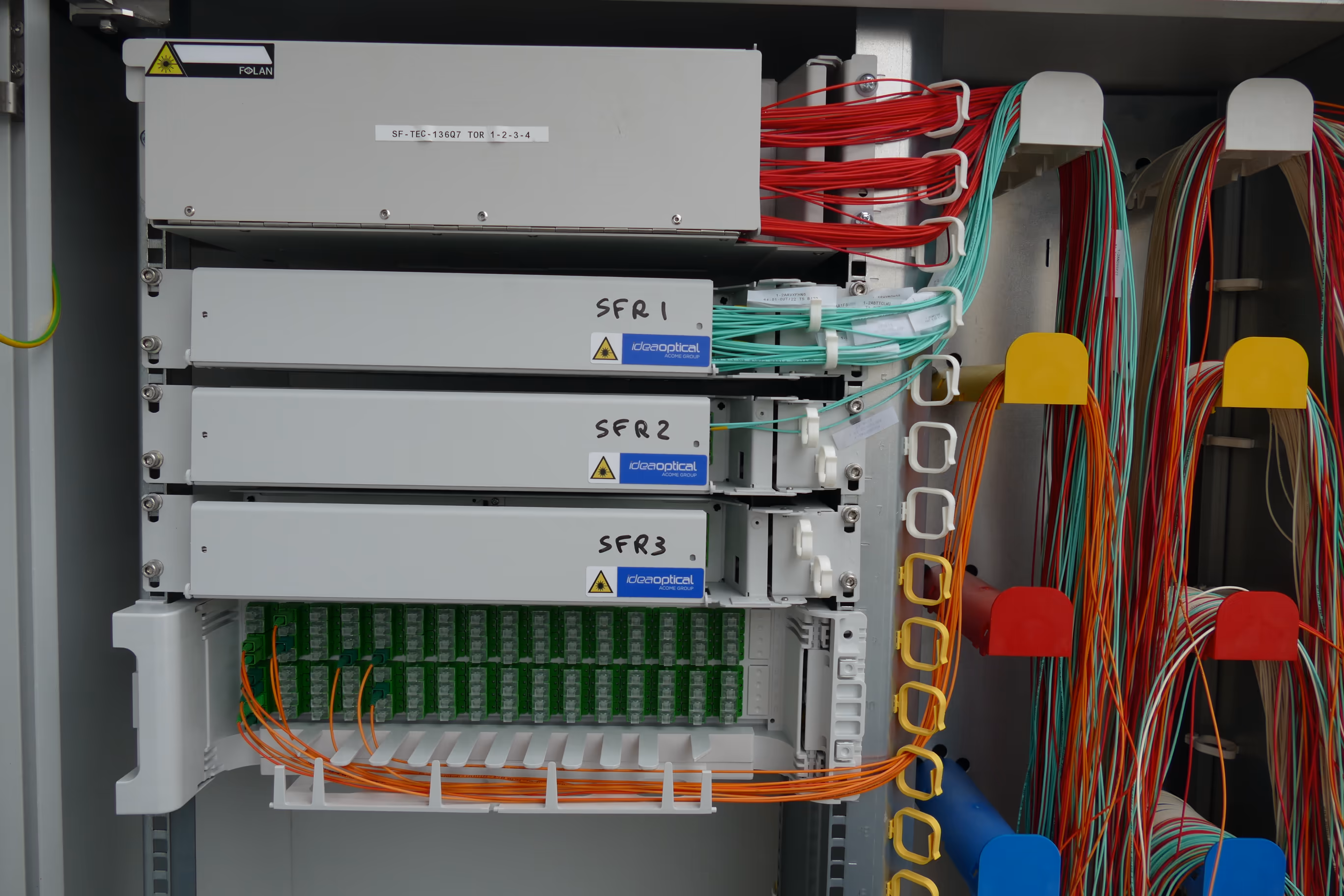

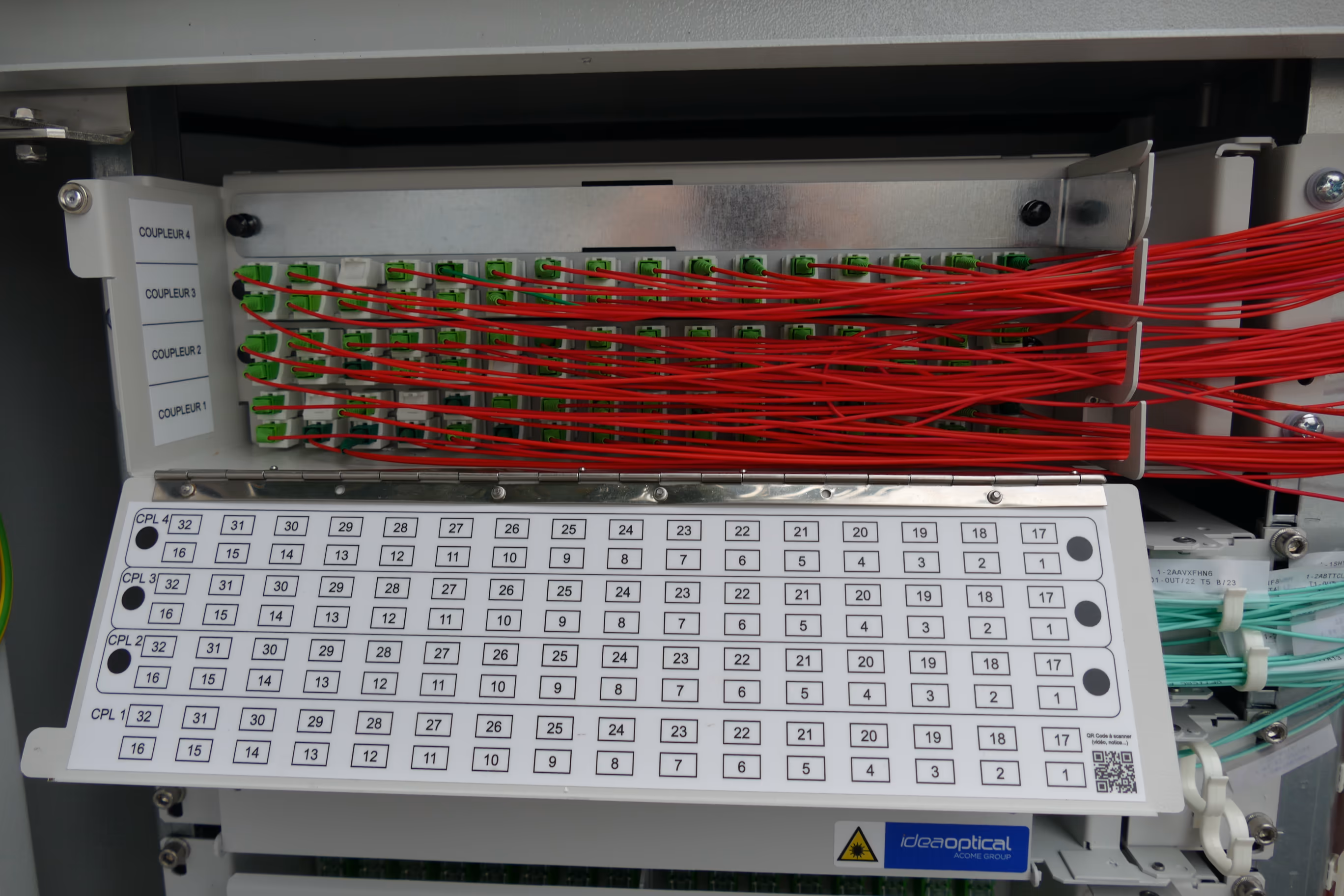

Sur la partie gauche de l'armoire, on retrouve les coupleurs des opérateurs.



Free a déjà 90 fibres, probablement 90 clients pour une capacité de 3x 32 soit 96 clients. Je pense que l'installation du 4éme coupleur est imminente.

(Pour voir une photo en plus grand, cliquez sur sa vignette. Pour revenir à la taille initiale, il suffit de cliquer à nouveau sur la photo.)

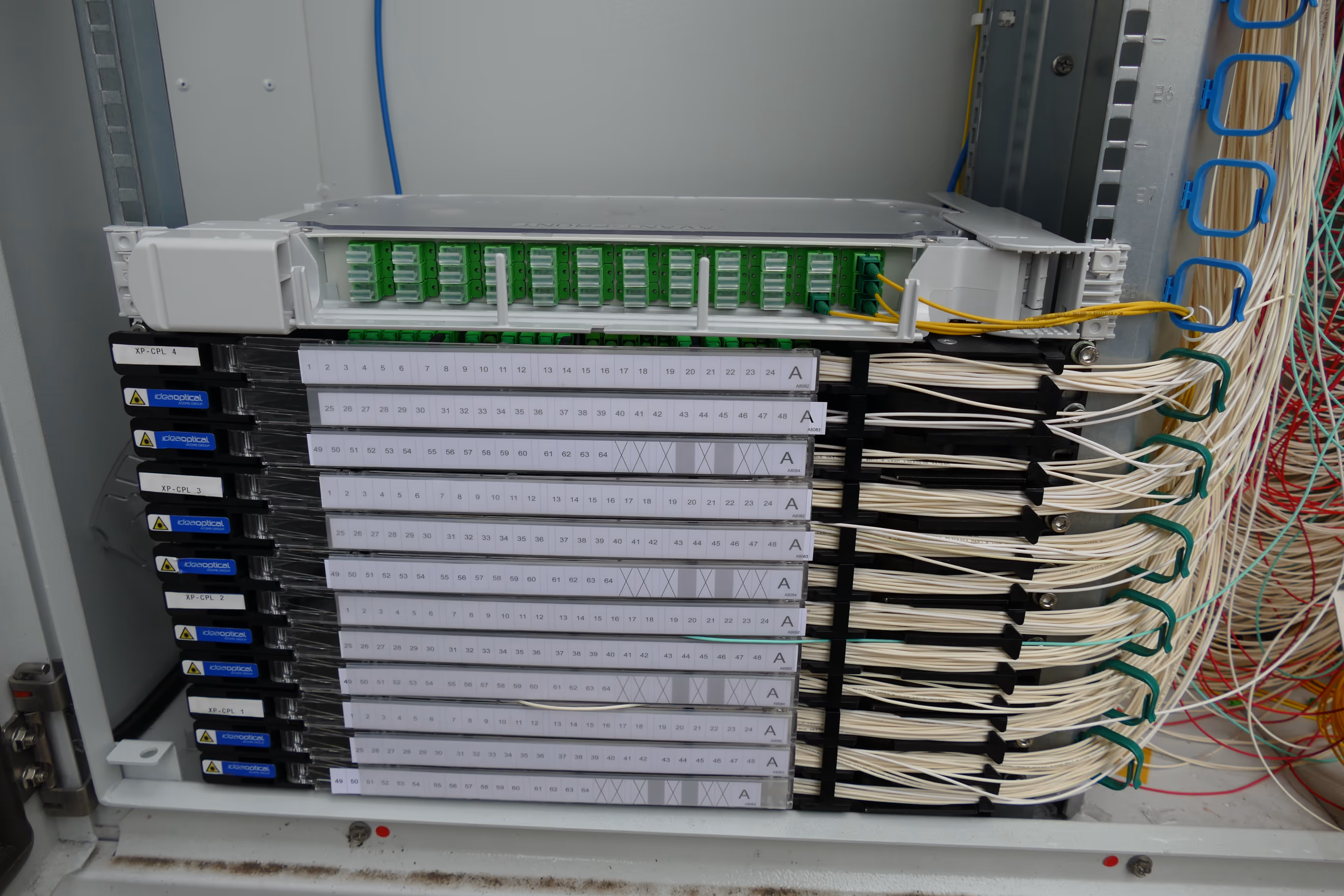

Les tiroirs optiques n'ont pas été placés tout en haut de l'armoire : il reste 1  de libre. Avec la grosse quantité de fibre NRO ⇿ PM installée par XpFibre, il n'y avait plus de place pour Orange ou Orange a souhaité laisser un U de disponible pour bien séparer les fibres qui viennent des maisons de celles qui vont dans les NRO.

Toujours est-il qu'Orange a dû installer sa fibre venant du NRO sur la partie gauche du PM, au-dessus des coupleurs XpFibre, ce qui n'est pas la règle habituellement.




(Pour voir une photo en plus grand, cliquez sur sa vignette. Pour revenir à la taille initiale, il suffit de cliquer à nouveau sur la photo.)


La répartition des fibres vers le NRO XpFibre est la suivante :
- Fibre 1 à 3 : Coupleurs SFR (capacité : 3x 64 clients)
- Fibre 4 à 7 : Coupleurs XpFibre (capacité : 4x 64 clients)
- Fibre 8, 9 et 11 : Coupleurs Free (capacité : 3x 32 clients)
- Fibre 10 : Inutilisée, car probablement hors-service
- Fibre 12 : Ce serait un client entreprise FTTE, avec fibre dédiée ?
