Auteur Sujet: Photos des travaux de reprise des réseaux XpFibre en Seine-et-Marne (Lu 4031 fois)

vivien · « **le:** 10 mars 2025 à 07:44:23 »

Photos des travaux de réingénierie des réseaux XpFibre de Cesson / Vert-Saint-Denis (77)

On a entendu beaucoup de rumeurs sur les travaux de reprise des réseaux XpFibre problématiques. Voici du concret, avec les photos de réingénierie du réseau de Cesson / Vert-Saint-Denis, en Seine-et-Marne. C'est du beau travail comme vous allez le voir.

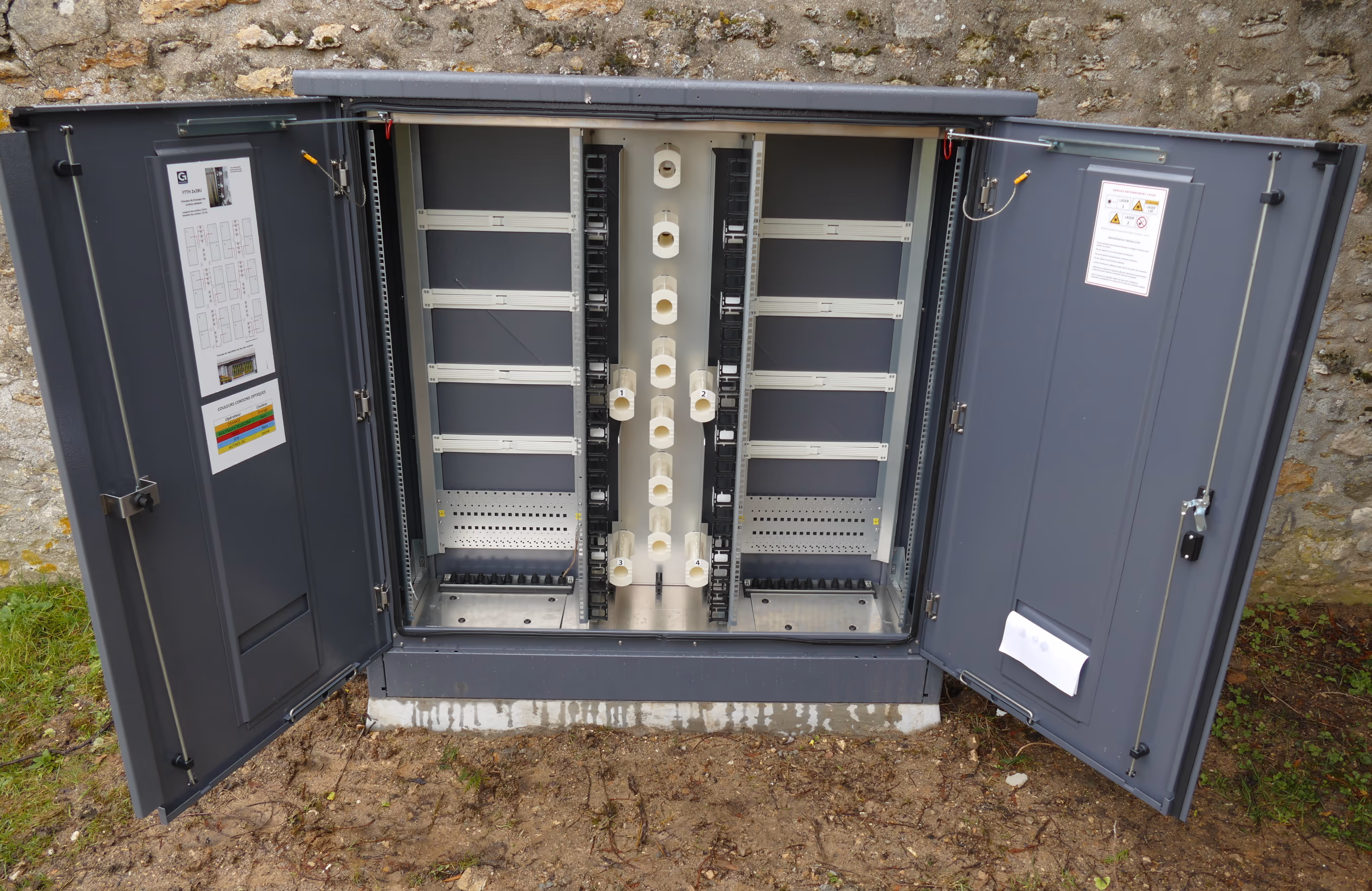

(Nouveau point de mutualisation déployé par XpFibre sur Pouilly-le-Fort, un hameau de la commune de Vert-Saint-Denis - février 2025)

Que s'est-il passé sur ce réseau, depuis sa construction par Covage entre 2012 à 2014 ?

Jusqu'en mai 2024, ni Orange, ni SFR, ni Free, ni Bouygues n'étaient présents. Les opérateurs sur la zone sont Nordnet (filiale d'Orange), Coriolis Telecom (filiale de SFR), Kiwi fibre optique (filiale de Céleste), K-Net et Ozone. Les abonnements à ces opérateurs n'est plus possible depuis 3 ans sur les poches concernées par la réingénierie. SFR est apparu quelques mois sur la moitié des prises de la zone en mai 2024, entraînant des centaines de coupures des clients existants. Ces coupures étaient longues (plusieurs mois) et pour certains clients définitives, avec une résiliation initiée par leur opérateur, sans possibilité de souscrire chez un autre opérateur.

(Source : échange entre habitants de la commune de Cesson, anonymisés - octobre 2024)

Face à ces problèmes, une reprise complète du réseau était nécessaire et c'est ce que nous allons voir sur 5 pages et plus de 100 photos.

La reprise de réseaux est prévue par l'Arcep : En dernier lieu, lorsque la quantité de dégradations des infrastructures du réseau est trop importante, en particulier au niveau des points de branchements optique et sur les câbles de distribution, et ne permet plus de garantir le fonctionnement du réseau, les opérateurs d’infrastructures réalisent la remise en état du réseau, incluant les points de mutualisation, l’ensemble des infrastructures dégradées en zone arrière du point de mutualisation, le dimensionnement du réseau et la remise en cohérence des systèmes d’information avec la réalité du terrain.
Source : Arcep - page Infrastructures, raccordements, processus : suivi des travaux pour améliorer la qualité des réseaux en fibre optique

Le même type de réingénierie a été réalisé en Seine-et-Marne sur les communes de Chevry-Cossigny et Bailly-Romainvilliers déployées selon le même principe par Covage et dont le réseau a été racheté par SFR FTTH devenu XpFibre. Ces réseaux bien que construit après l'obligation de mutualisation, n'ont jamais eu de point de mutualisations ouvertes à tous les opérateurs, malgré les différentes interventions. Plus le temps passait et plus il est devenu évident qu'une réingénierie lourde était nécessaire pour l'ouverture à la concurrence du réseau.

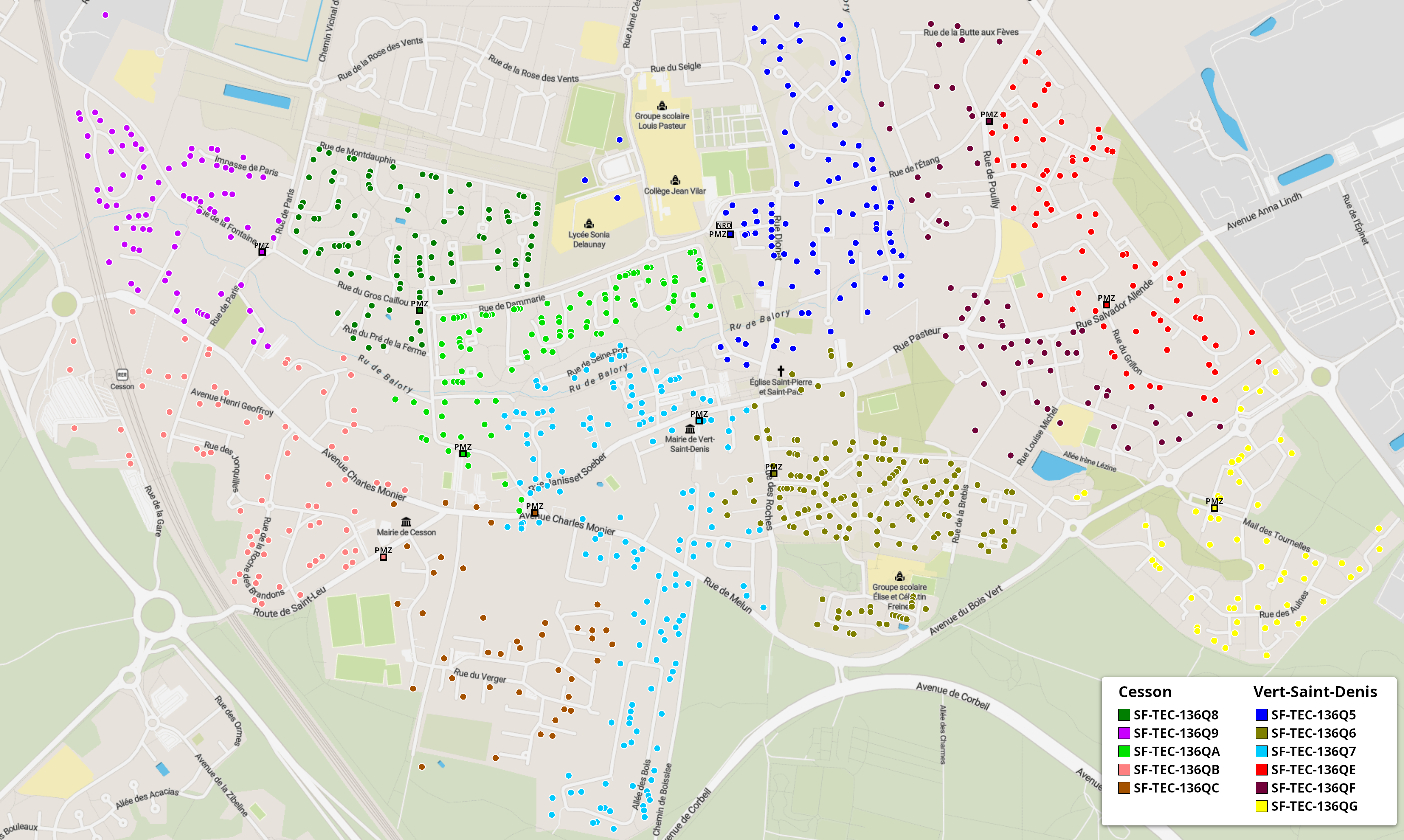

Concrétement, sur Cesson / Vert-Saint-Denis, cette reprise consiste en la création de 12 points de mutualisation
Ce sont des sous-répartiteur optique de type PM-300 (armoire de rue) qui vont remplacer les 3 gros points de mutualisation existants du type PM-1000 (shelter).

Le PM-1000 historique N°3 (CV-ST-VERT0103) est remplacé par :
- PM-300 SF-TEC-136QD situé 1 rue des marais, à Pouilly-le-Fort
- PM-300 SF-TEC-136QF situé 27 rue de Pouilly, à Vert-Saint-Denis
- PM-300 SF-TEC-136QG situé 14 mail des tournelles, à Vert-Saint-Denis
- PM-300 SF-TEC-136QE situé 1 rue de la Croix Saint-Pierre, à Vert-Saint-Denis

Le PM-1000 historique N°2 (CV-ST-CESS0102) est remplacé par :
- PM-300 SF-TEC-136QB situé 10 route de Saint-Leu, à Cesson
- PM-300 SF-TEC-136QA situé 3 rue Solange Catez, à Cesson
- PM-300 SF-TEC-136Q9 situé 21 rue de Paris, à Cesson
- PM-300 SF-TEC-136QC situé 8 place du Verneau, à Cesson

Le PM-1000 historique N°1 (CV-ST-VERT0101) est remplacé par :
- PM-300 SF-TEC-136Q5 situé 14 rue du clos du Louvre, à Vert-Saint-Denis
- PM-300 SF-TEC-136Q6 situé 5 rue des Roches, à Vert-Saint-Denis
- PM-300 SF-TEC-136Q7 situé 2 place Charles de Gaulle, à Vert-Saint-Denis
- PM-300 SF-TEC-136Q8 situé 43 rue du Gros Caillou, à Cesson

Les photos ci-dessous ont été prises en février 2025, alors que les travaux ne sont pas terminés.

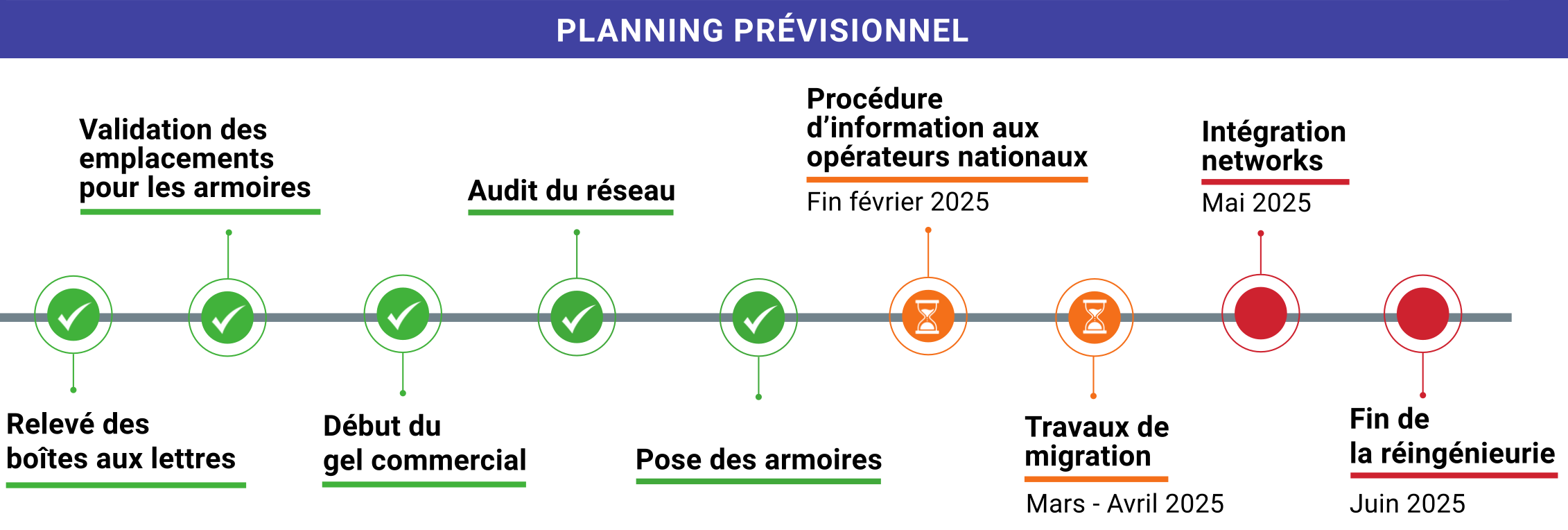

Voici le planning pour la reprise de réseaux sur Cesson / Vert-Saint-Denis (la reprise des réseaux est terminée sur Chevry-Cossigny et en cours sur Bailly-Romainvilliers) :

(Source : Reflets de vert, le magazine muicipal de Vert-Saint-Denis - N°121 - Février 2025)

Je parle de XpFire, mais cette réprise du réseau, promise déjà à l'époque où le réseau appartenait à Covage est portée par plusieurs acteurs et les mairies des communes sont également fortement sollicitées, que ce soit par les habitants ou par XpFibre pour choisir les emplacements et les couleurs des armoires.

vivien · « **Réponse #1 le:** 10 mars 2025 à 07:45:12 »

Le réseau FTTH qui nécessite une reprise complète a été déployé par Covage de 2012 à 2014, sur une partie de Cesson et Vert-Saint-Denis (+ le hameau de Pouilly-le-Fort).

Article de décembre 2014 :

Citation de: Mistic77 le 03 décembre 2014 à 16:26:17

10 ans plus tard :

Actu de 20 minutes TV le lundi 30 octobre 2023 sur les problèmes de fibres à Cesson :

(Source : Cesson infos, journal d'information de la ville de Cesson - N° 263 - février-mars 2025)

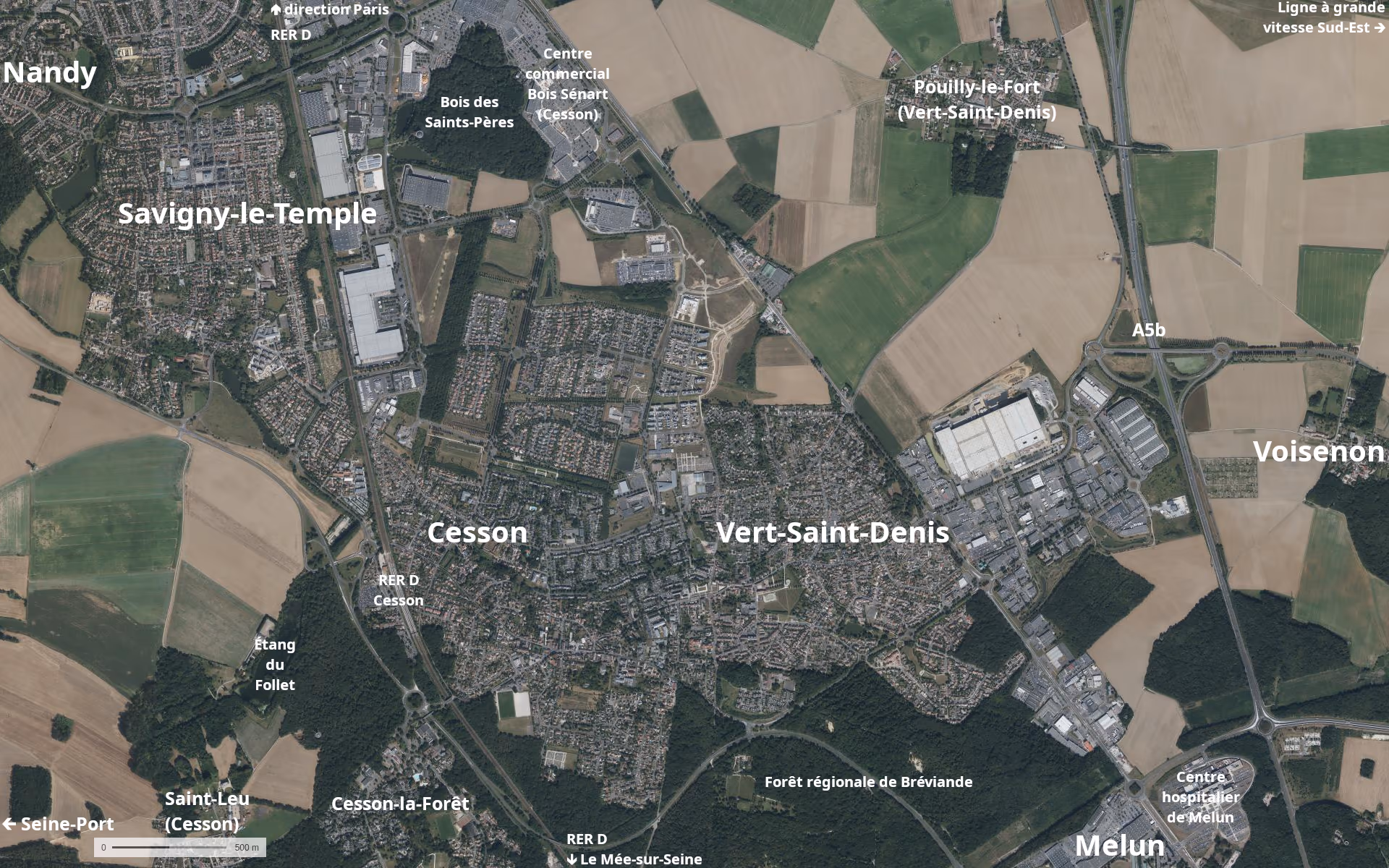

Localisation de la zone : Cesson et Vert-Saint-Denis sont 50 km au sud-est de Paris

C'est la grande banlieue de Paris, mais certaines zones comme le hameau de Pouilly-le-Fort ressemble à la campagne profonde (on va commencer par cette zone).

Bien que située en Île-de-France, la Seine-et-Marne se caractérise par une densité faible et très inégalitaire de sa population ; de surcroît, contrairement à certains autres départements ruraux, il n’existe aucune ville ou agglomération « centre » concentrant une grande partie de la population. Ainsi, la première ville du département, Meaux, ne dépasse-t-elle pas les 50.000 habitants.

Il en ressort que le déploiement du FTTH sera non seulement plus coûteux qu’ailleurs, mais également que même en traitant rapidement en FTTH les plus grandes villes, le taux d’équipement en FTTH de la population ne pourra progresser que très lentement.

Aussi, le SDTAN prévoit une couverture progressive en FTTH, visant à raccorder à la fibre optique les deux tiers de la population sous dix ans, avec 3 étapes, et la quasi-totalité de la population sous vingt ans.

Source : Schéma directeur territorial d’aménagement numérique (SDTAN) du département de Seine-et-Marne (document PDF datant de janvier 2011)

On est zone d'initiative publique, soit "Les petites villes et zones rurales" dans le graphique ci-dessous :

(Source : Arcep - présentation lors de la conférence annuelle Territoires connectés de septembre 2024)

vivien · « **Réponse #2 le:** 10 mars 2025 à 07:45:30 »

PM SF-TEC-136QD situé 1 rue des marais, à Pouilly-le-Fort (Les clients sont aujourd'hui connectés au PM historique N°3)

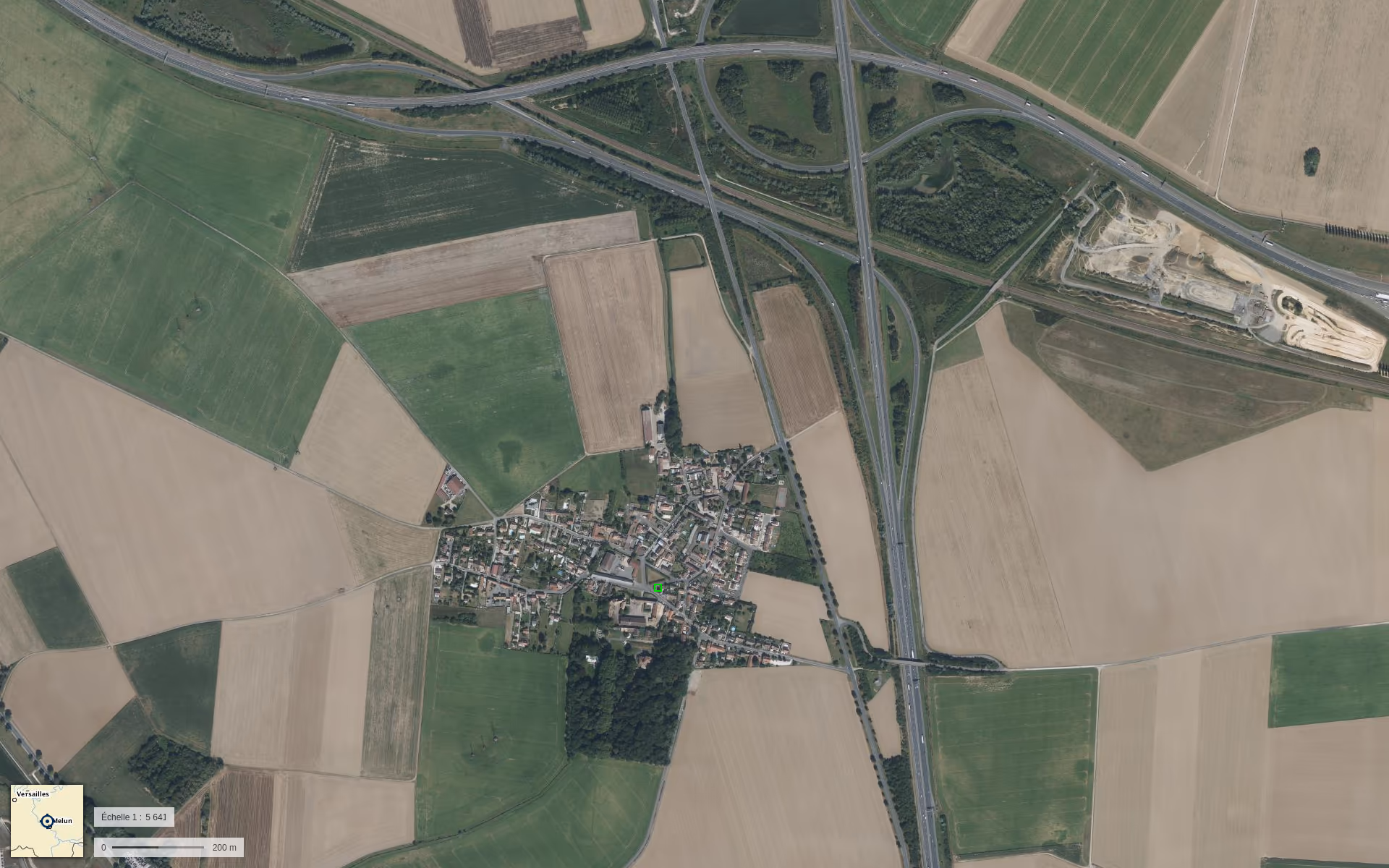

Pouilly-le-Fort est un hameau de la commune de Vert-Saint-Denis, il est entouré de champs, d'un échangeur autoroutier (suffisamment loin pour qu'on ne l'entende pas) et d'une voie à grande vitesse quasiment abandonnée (Le court tronçon de LGV de Combs-la-Ville à la bifurcation de Moisenay fait 17 km et est devenu une simple section de délestage depuis 1996).

Pouilly-le-Fort n'a pas de point de mutualisation sur le réseau FTTH déployé en 2013 par Covage. Les fibres des points de branchement vont toutes au point de mutualisation situé bien plus loin, à 5 Km de Pouilly-le-Fort. C'est une situation assez étrange d'avoir le PM à 5 Km (il est normalement toujours à proximité, sauf pour des hameaux de moins de 300 logements).

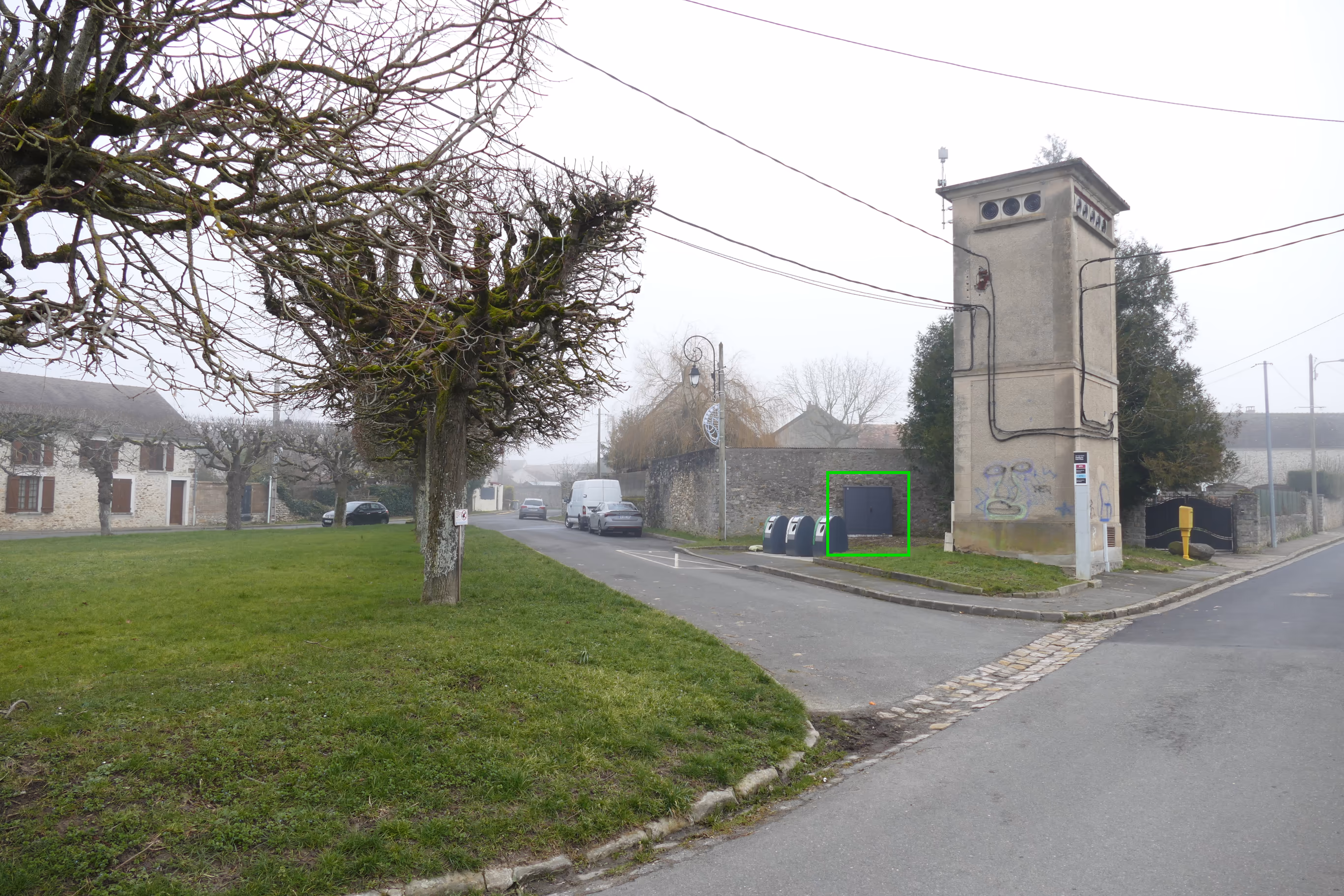

Dans la nouvelle architecture, XpFibre a mis un PM 300 au milieu de la place principale de Pouilly-le-Fort : (en vert sur la carte ci-dessous)

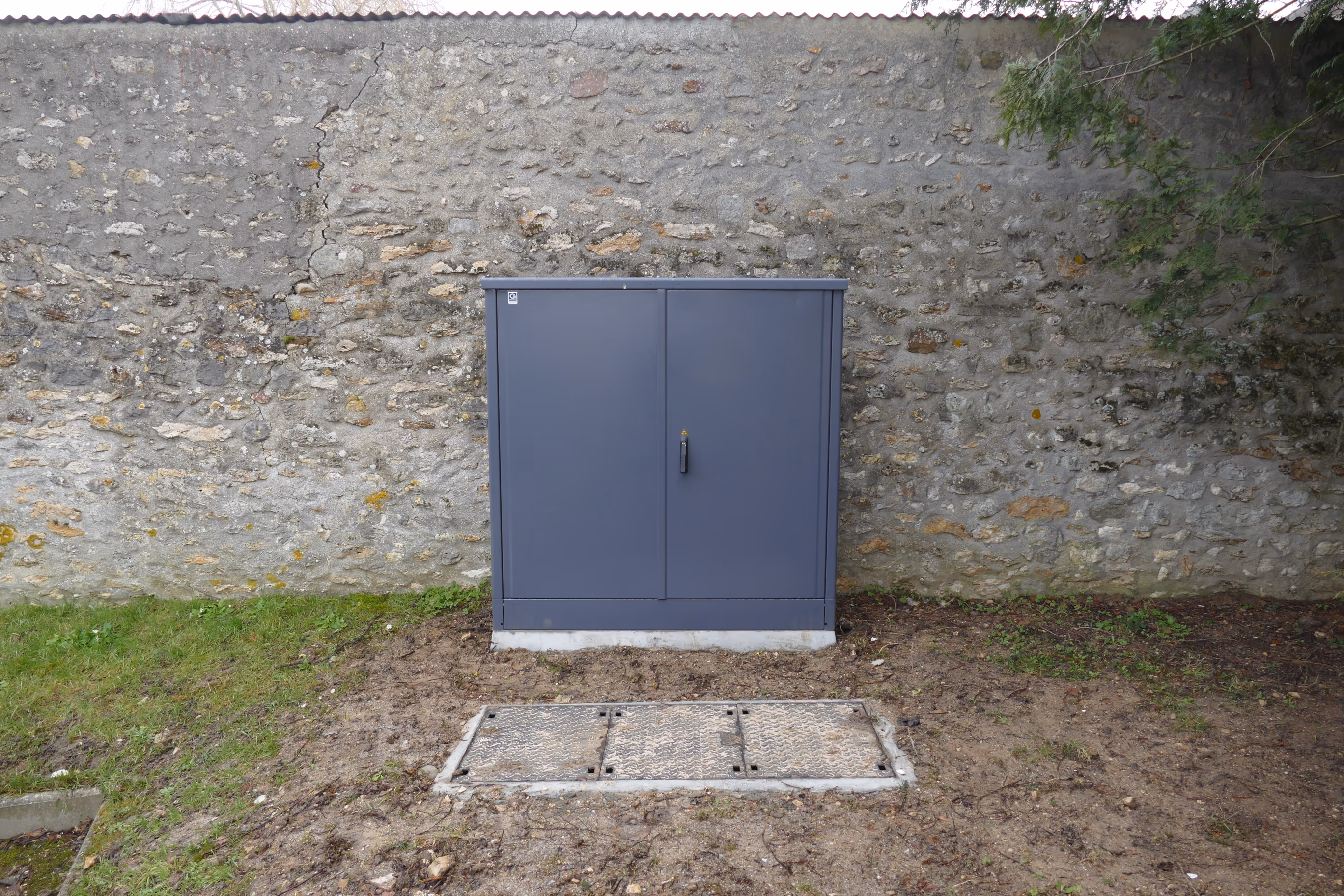

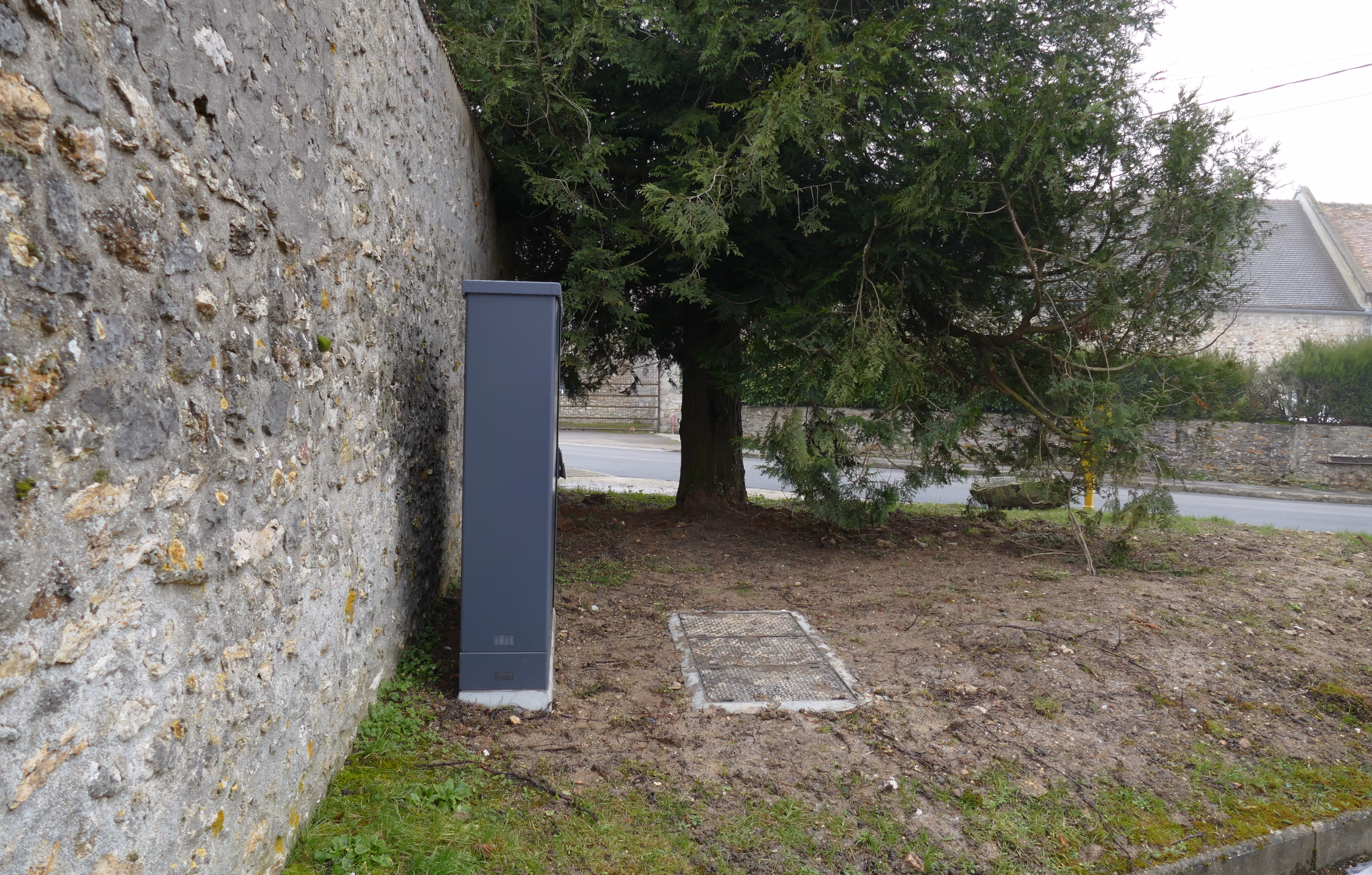

Le point de mutualisation est relativement discret, derrière le point de collecte du verre.

vivien · « **Réponse #3 le:** 10 mars 2025 à 07:45:51 »

La couleur de l'armoire est RAL 7035 Gris, afin de se fondre avec le mur de pierre et les collecteurs de verre.

3 couleurs sont habituellement proposées :
- RAL 6009 Vert Sapin
- RAL 1015 Beige
- RAL 7035 Gris

Une chambre pour le tirage des câbles a été placée juste devant le point de mutualisation.

C'est une armoire Grolleau avec deux châssis 19” de 28 U de hauteur. le « U » est utilisé pour définir la hauteur d'un élément, un « U » équivalant à 1,75″ soit 44,45 mm. On va voir que sur certains endroits, XpFibre a choisi son conçurent "Idea Optical", avec une armoire un peu plus haute (34 U de hauteur pour les armoires Idea Optical installées par XpFibe). Grolleau ne propose pas de produit entre 28 U et 40 U.

Vidéo de présentation de l'entreprise Grolleau (savoir-faire de plus de 70 ans) :

(Source : Grolleau - 2024)

vivien · « **Réponse #4 le:** 10 mars 2025 à 07:46:08 »

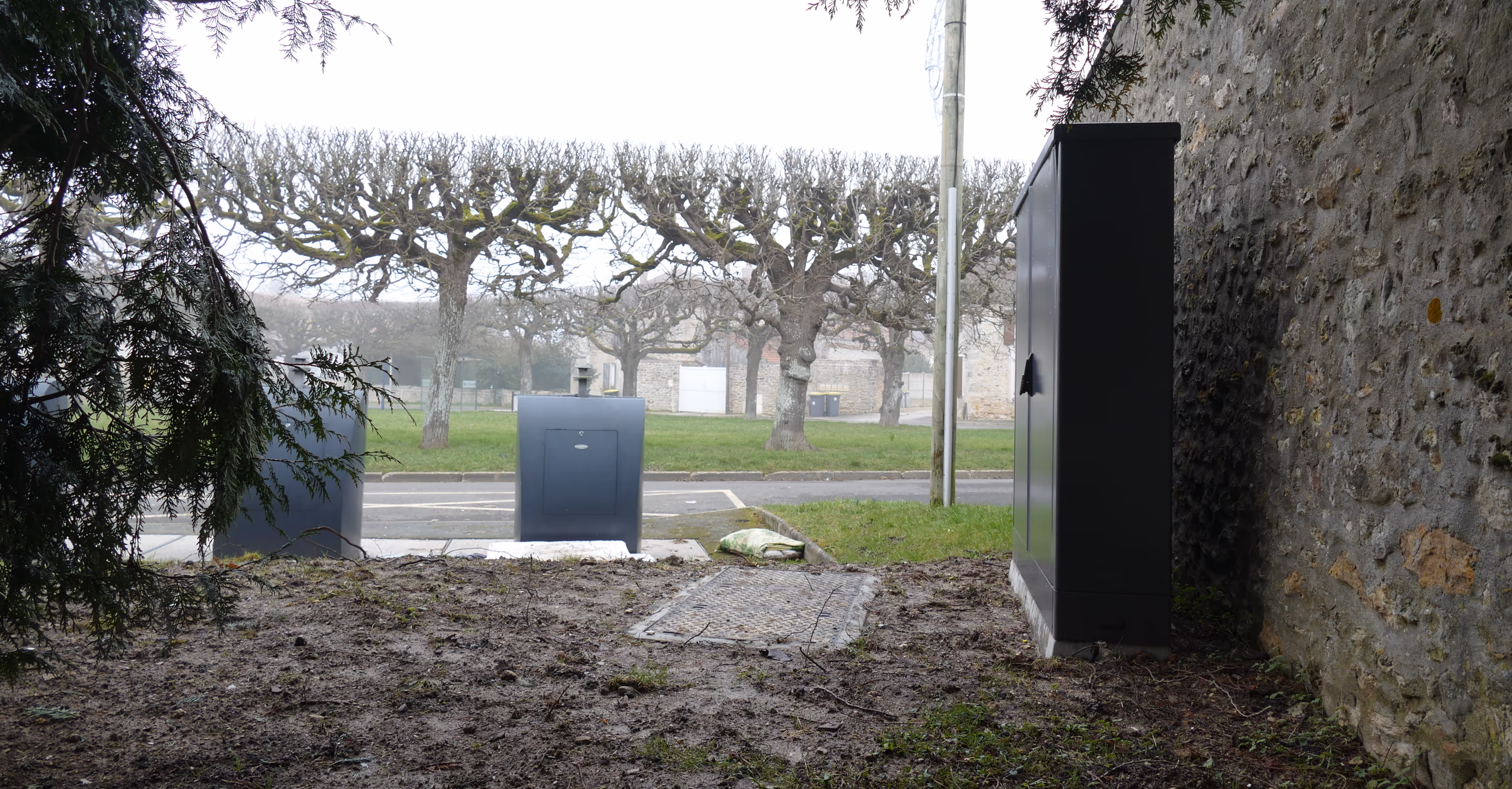

Vue de l'armoire dans son environnement : Ici l'armoire me semble bien protégée des risques de collision avec une voiture.

L'emplacement permet également aux techniciens d'intervenir en toute sécurité, c'est un très bon choix.

vivien · « **Réponse #5 le:** 10 mars 2025 à 07:46:27 »

Câblage en « W » sur une armoire neuve ?

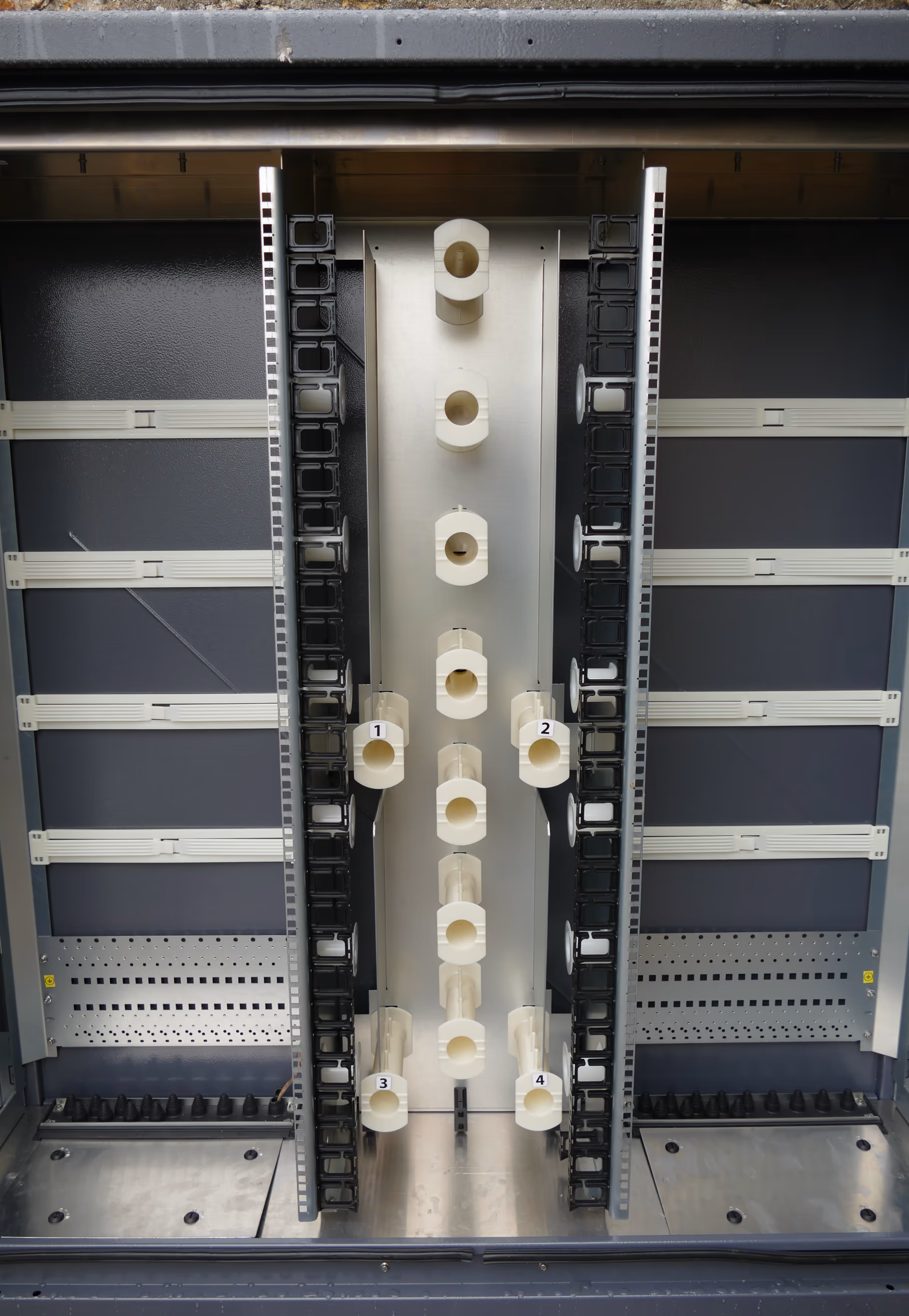

La zone centrale de l'armoire qui permet la résorption des surlongueurs de cordons optiques de brassage (les cordons ont toutes une longueur de 3,5 mètres, l’utilisation d’une seule longueur de cordon de brassage simplifiant l’exploitation).

L'armoire Grolleau est livrée avec un câblage en « W », qui s'avère plus accidentogène que le câblage en « M » (démonstration ci-dessous).

Je suppose que c'est que l'armoire a été commandée il y a quelques années. Aujourd'hui, le déploiement du FTTH touche à sa fin en Ile-de-France et le rythme étant plus faible, il est probable que les commandes aient été réalisées il y a quelques années.

Précision importante : Avant sa mise en service, le tambour de l'armoire sera modifié, avec un kit de rétrofit W vers M (on va le voir dans la suite du reportage sur une autre armoire Grolleau).

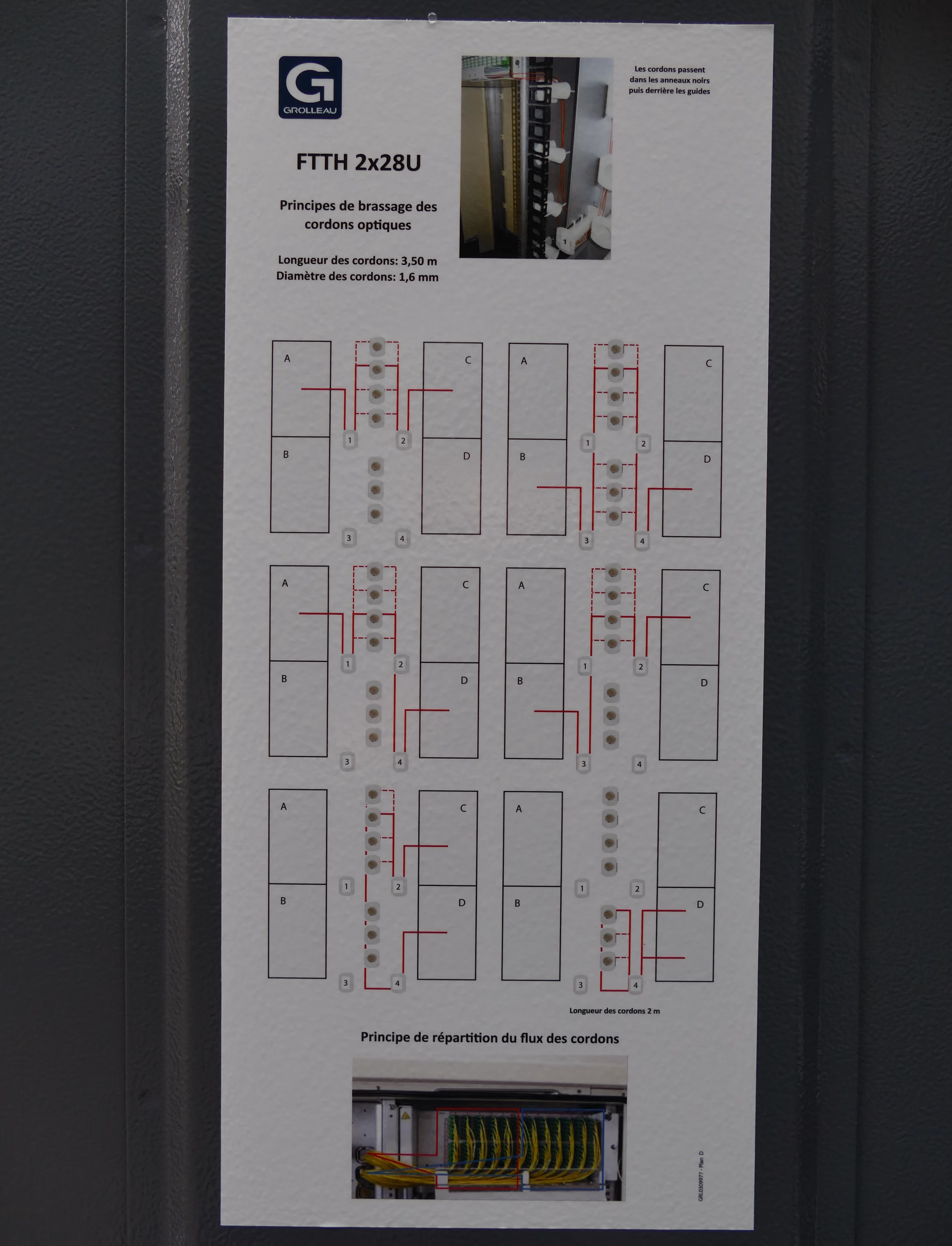

Le mode d'emploi du câblage en W apposé dans l'armoire livrée par Grolleau :

vivien · « **Réponse #6 le:** 10 mars 2025 à 07:46:45 »

Par la suite, l'armoire sera modifiée avec un tambour « M », qui permet de réaliser un câblage propre plus simplement : Il suffit de suivre les couleurs pour faire cheminer le câble au bon endroit.

Le mode d'emploi du câblage « M » sera collé sur la porte à la place du précédent :

Explication sur le câblage en « M » :

(Source : vidéo Idea Optical de 2023, mais le principe est inchangé sur une armoire Grolleau)

vivien · « **Réponse #7 le:** 10 mars 2025 à 07:47:01 »

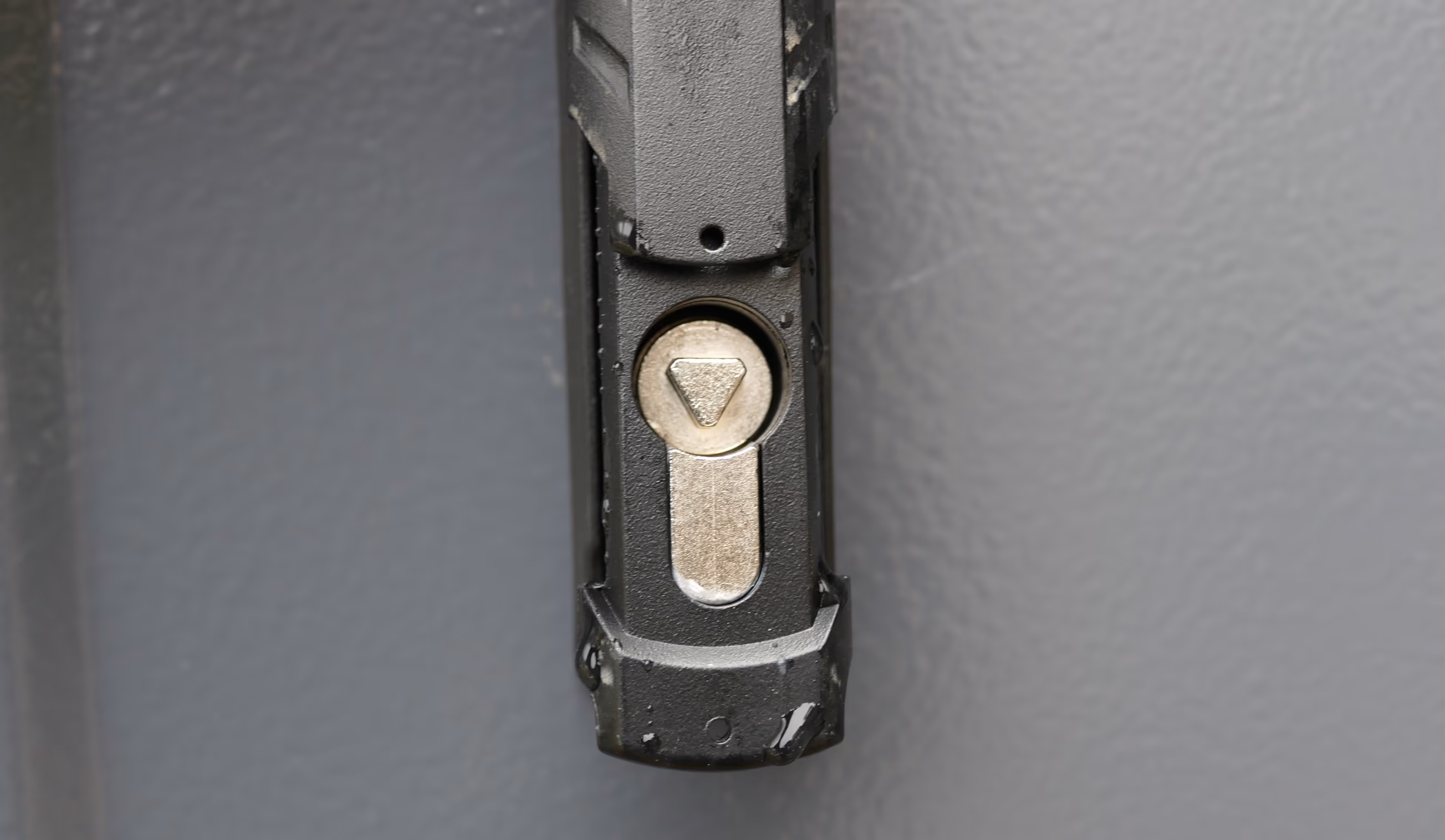

L'ouverture de l'armoire se fait avec une clé triangle, comme c'est la norme en France depuis quelques années (les PM 1000 historiques de Covage, bien que n'ayant pas été ouvert à la concurrence, avaient pourtant été modifiés avec une ouverture triangle il y a quelques années).

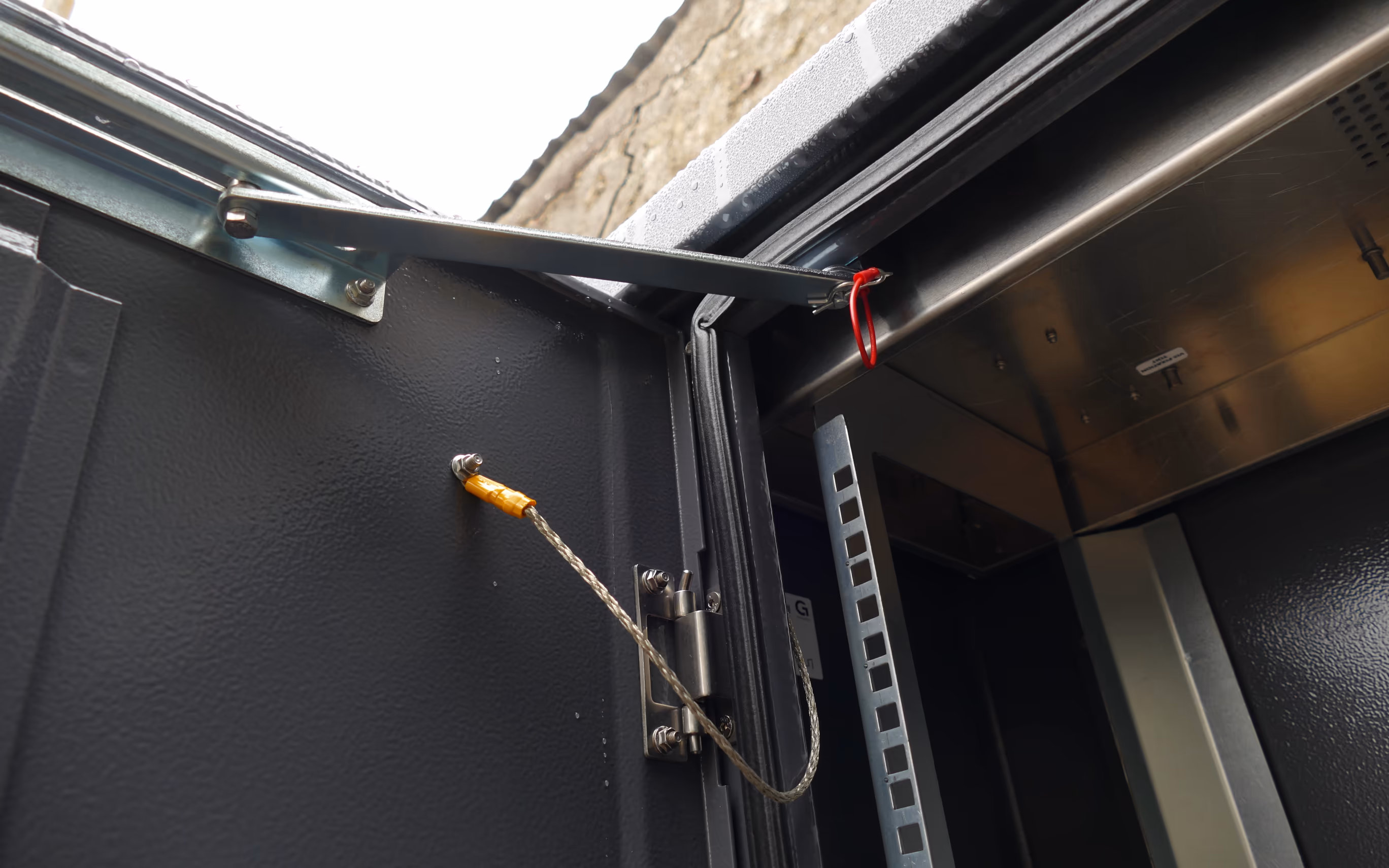

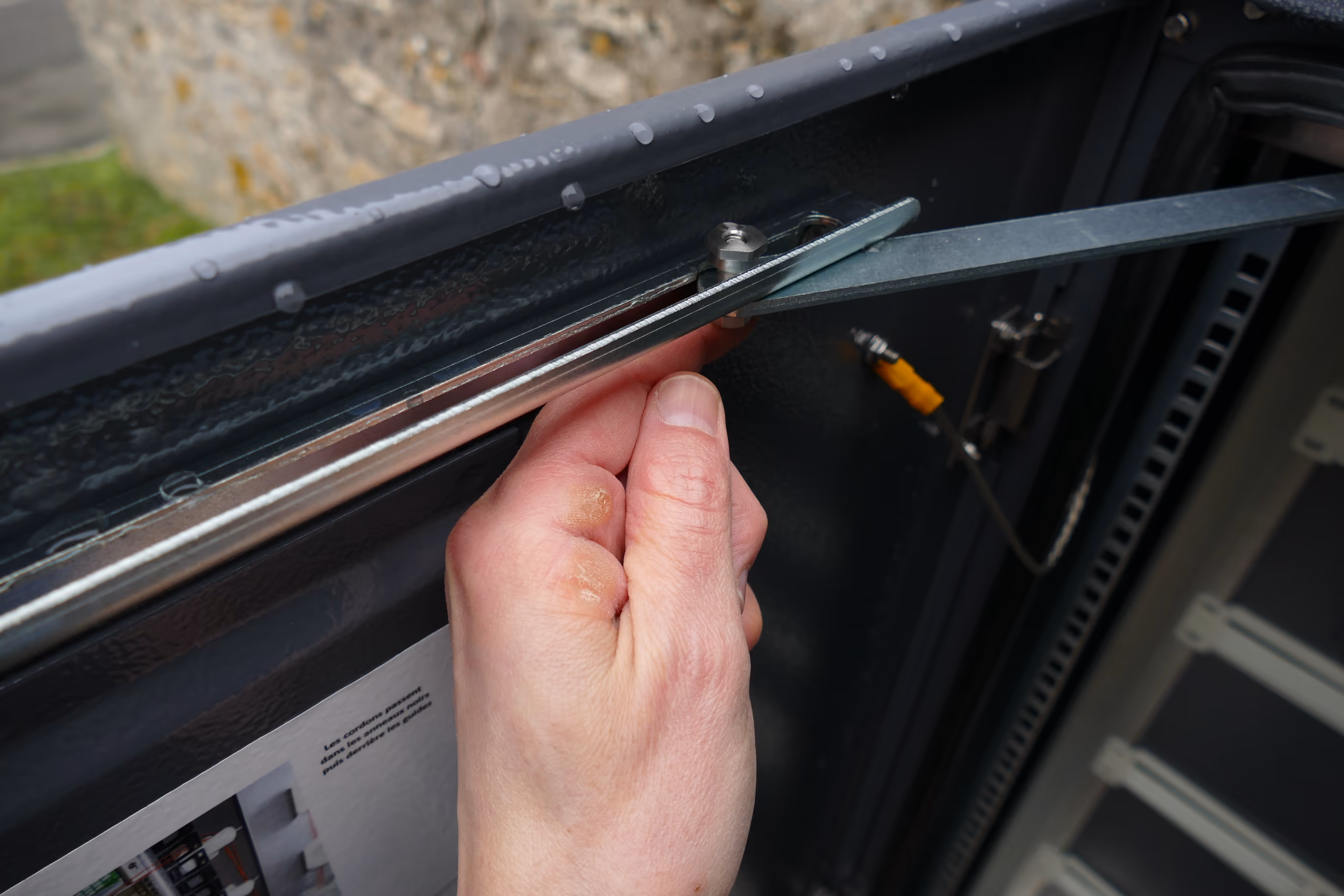

Le système d'ouverture de la porte Grolleau est fait pour se bloquer en position ouverte (angle de 90 degrés entre la porte et l'armoire) et il est possible d'ouvrir la porte vers un second cran, qui ouvre encore plus la porte, utile sur un trottoir, pour ne pas bloquer le passage.

Une fois l'armoire bloquée en position ouverte, il faut lever le mécanisme pour refermer la porte. C'est simple et efficace.

On a le sentiment d'une armoire de qualité, robuste et bien pensée, toutefois, Grolleau ne met pas de mécanisme supplémentaire, pour tenir la porte en cas de gros vent (On va voir ce point avec l'armoire Idea Optical).

vivien · « **Réponse #8 le:** 10 mars 2025 à 07:47:17 »

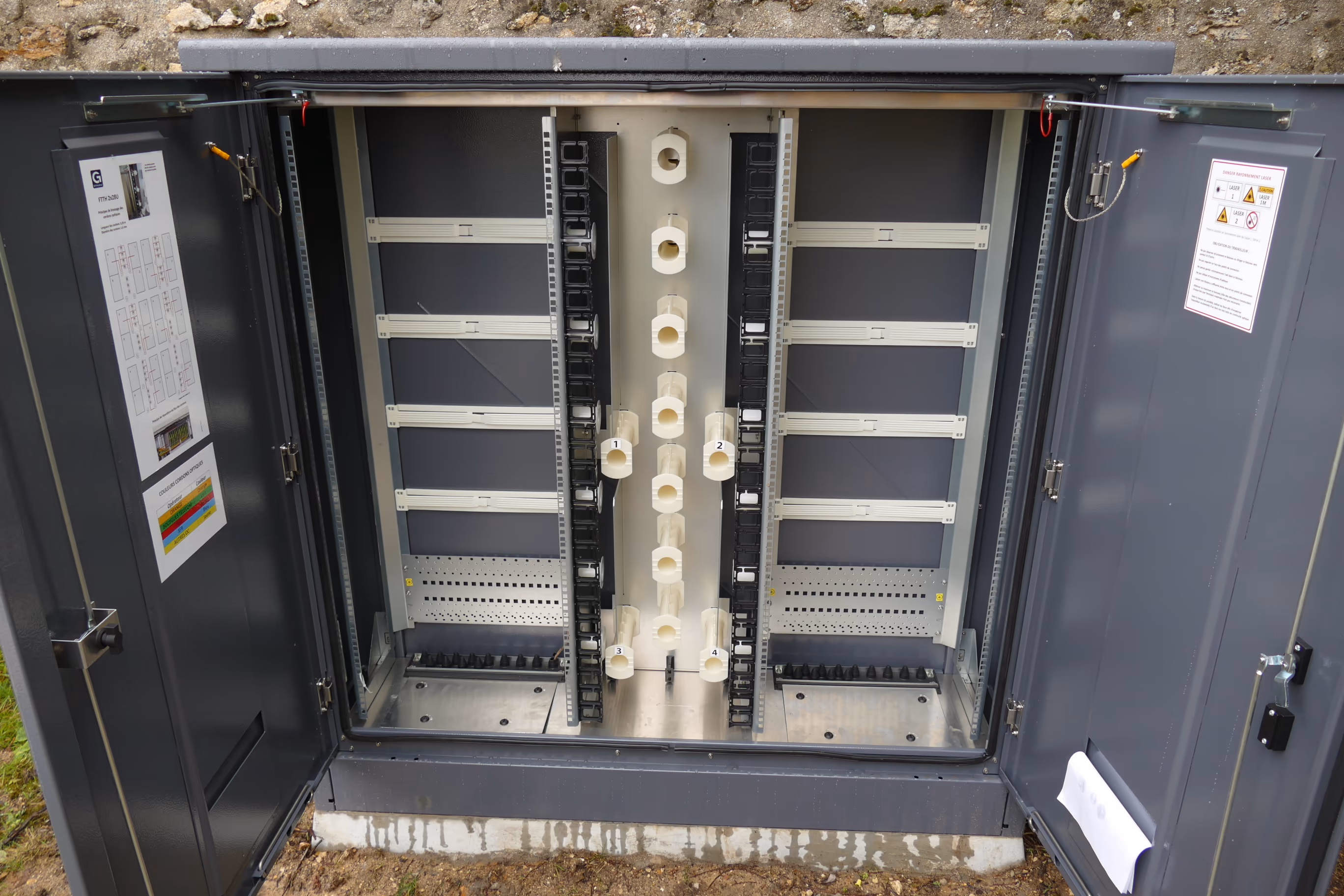

La partie gauche de l'armoire va recevoir les coupleurs optiques des opérateurs, appelés modules opérateurs. Ces coupleurs permettent de rassembler plusieurs clients (généralement 32 ou 64 clients) sur une même fibre optique.

Il y a autant de coupleurs que d'opérateurs possédant leur infrastructure.

Sur ce point de mutualisation, 5 opérateurs doivent installer leurs coupleurs optiques :
- XpFibre pour les clients actuels qui sont tous sur des offres activées (NordNet, Kiwi fibre optique, K-Net, Ozone, Coriolis Telecom)
- SFR
- Orange
- Free
- Bouygues (Il est possible que Bouygues ne soit pas présent à l'ouverture commerciale, mais son arrivée devrait se faire rapidement)

Chaque opérateur a une couleure :

vivien · « **Réponse #9 le:** 10 mars 2025 à 07:47:36 »

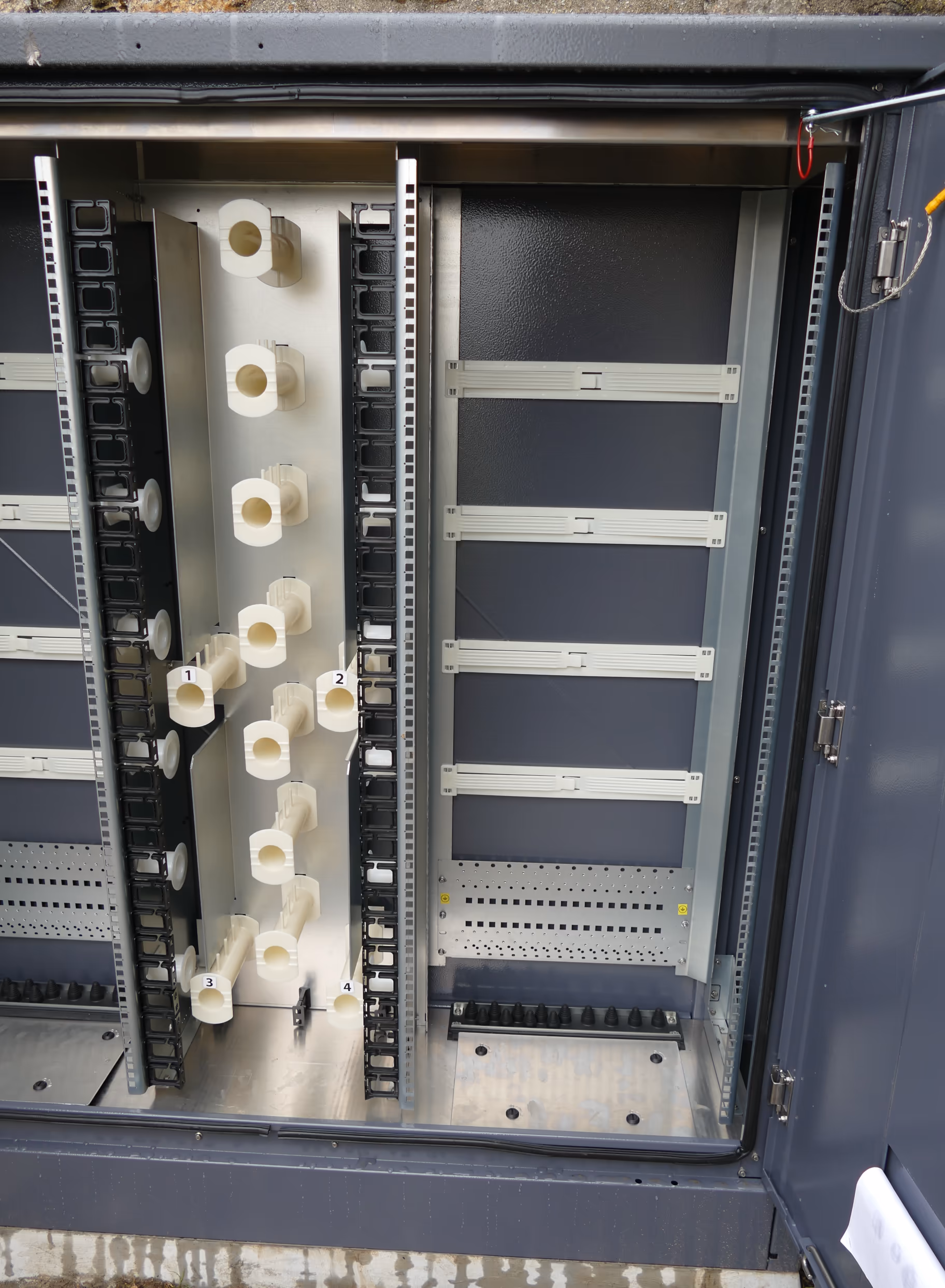

La partie droite recevra :
- 90% de la hauteur est consacrée aux centaines de fibres qui proviennent des points de branchement (une fibre par logement) : ce sont les modules distribution.
- Tout en bas, les fibres qui proviennent des NRO des opérateurs.

Les éléments plastiques au fond de l'armoire servent à faire passer les "Blolites" qui servent à acheminer les tubes / micromodules jusque dans le tiroir optique. Un micromodule est une gaine de couleur qui protège un ensemble de fibre optique. Cela permet d'identifier précisément une fibre dans un câble contenant des centaines de fibres optiques : on a la référence de la couleur du micromodule, puis la référence de la couleur de la fibre.

(Photo issue du reportage Photos de préparation et raccordement d'un PMZ Orange en 2014)

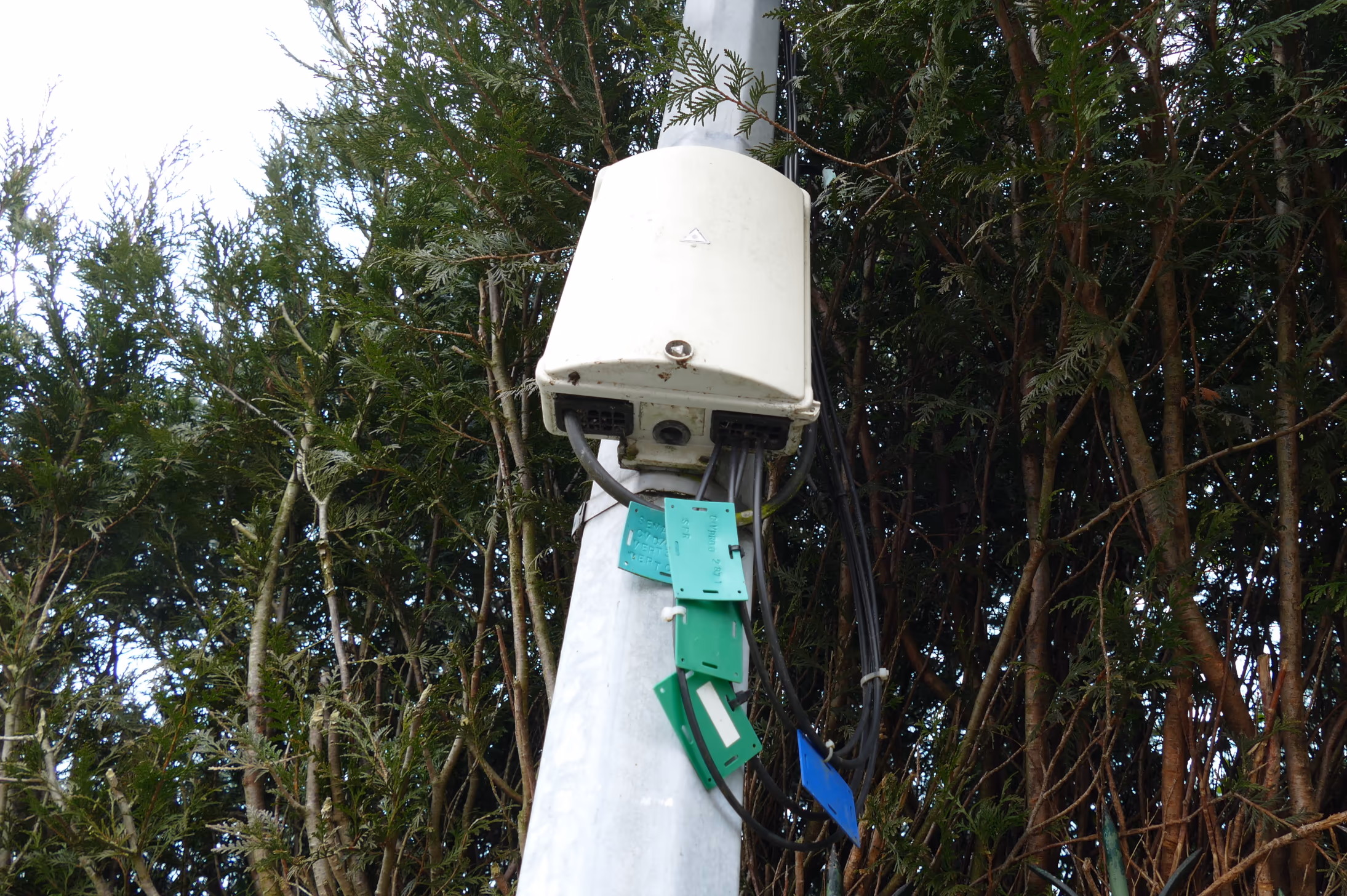

Ici sur Pouilly-le-Fort le déploiement est aérien et les points de branchement sont situés sur des pylônes.

C'est là que les fibres des maisons sont raccordées au fur et à mesure qu'elles suscrivent à des offres fibres.

Il y a un point de branchement pour une dizaine de maisons, en voici un exemple. Ils seront peut-être refaits dans le cadre de la réingéneire, car certains ne sont pas en bon état (je ne sais pas si cela fait partie du plan XpFibre).

vivien · « **Réponse #10 le:** 10 mars 2025 à 07:47:51 »

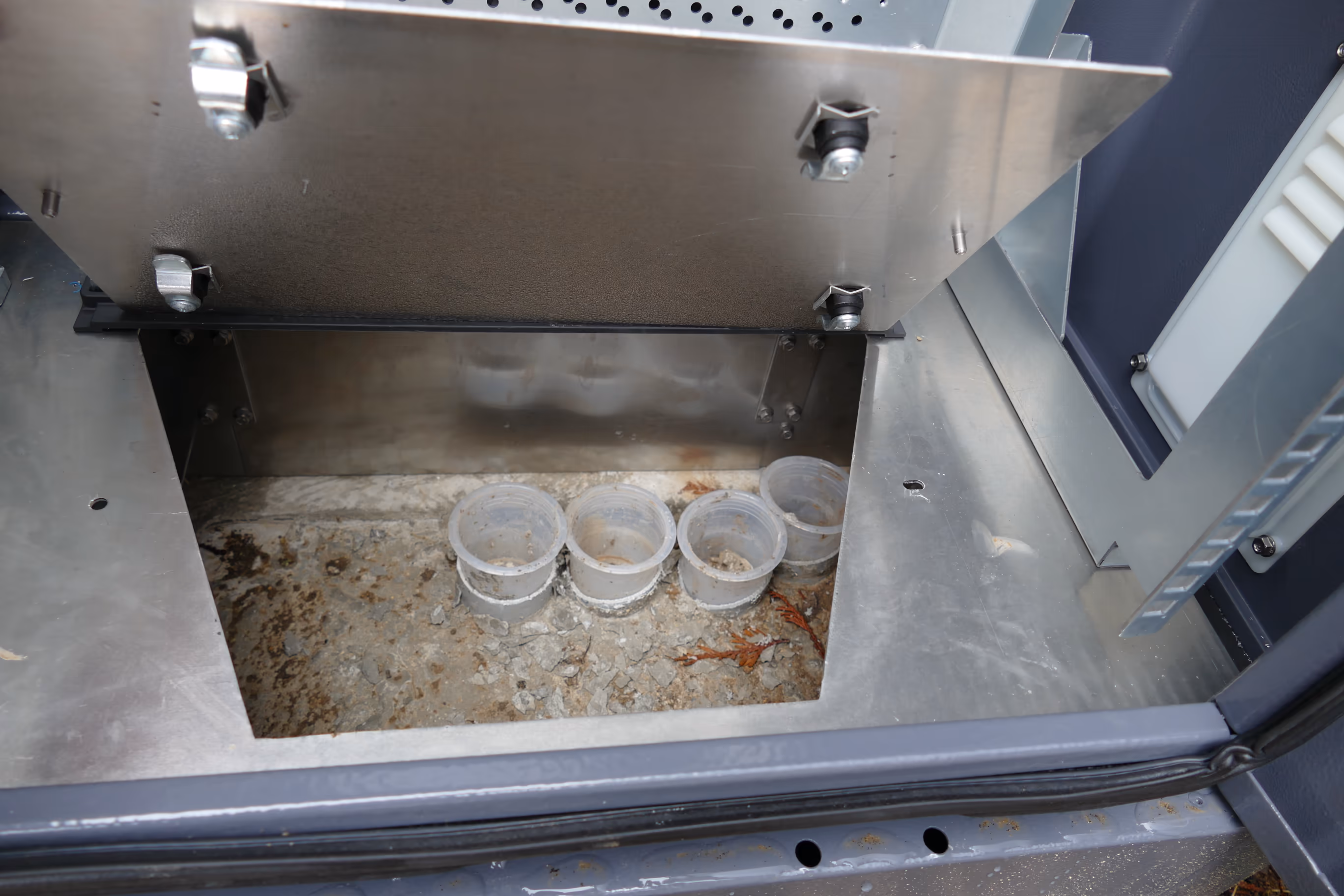

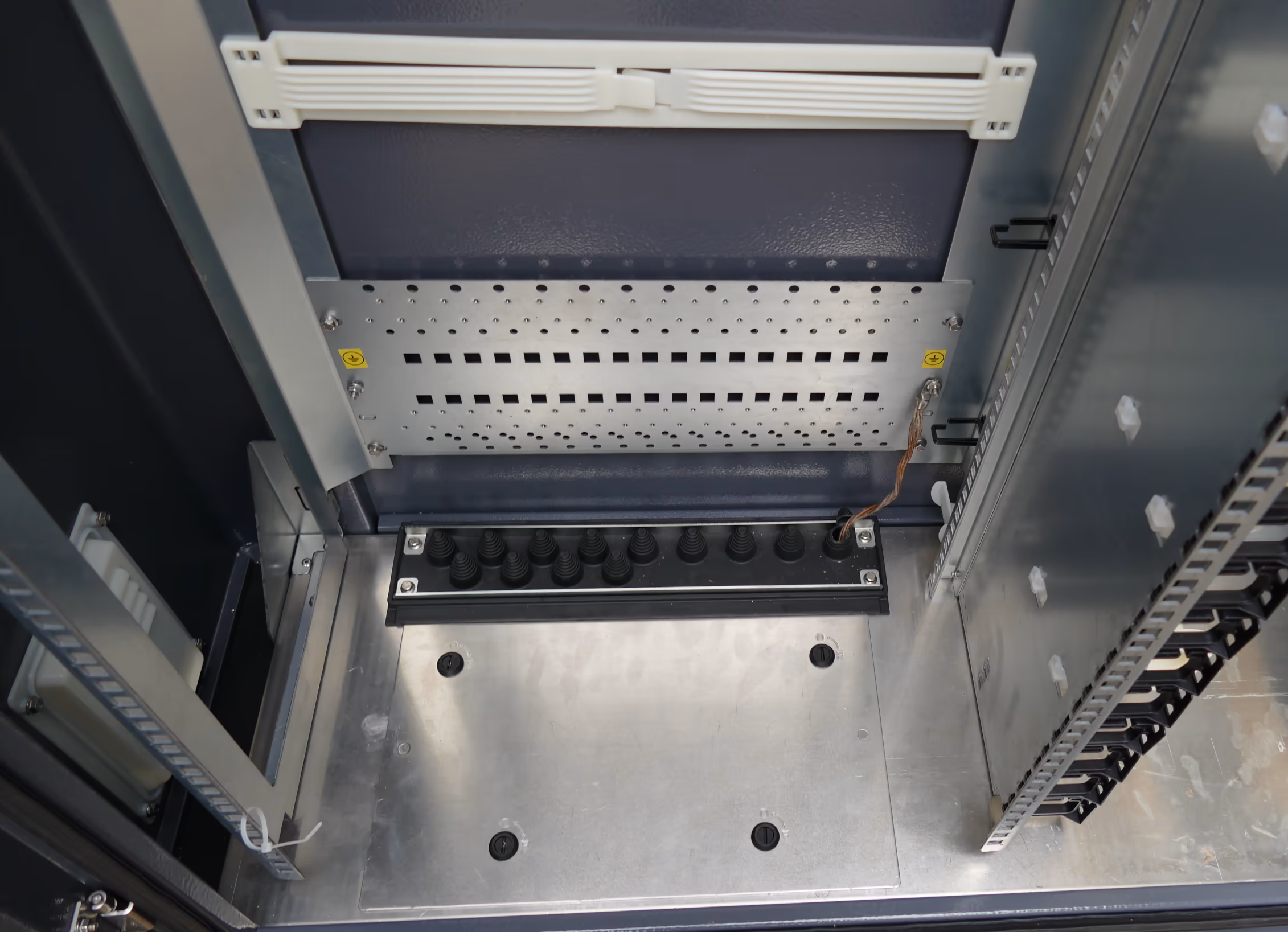

Les câbles passent par le passe câble noir situé en bas au fond, qui permet de faire l'étanchéité.

La trappe de visite s'ouvre pour accéder à l'espace intérieur où les câbles sont tirés.

vivien · « **Réponse #11 le:** 10 mars 2025 à 07:48:05 »

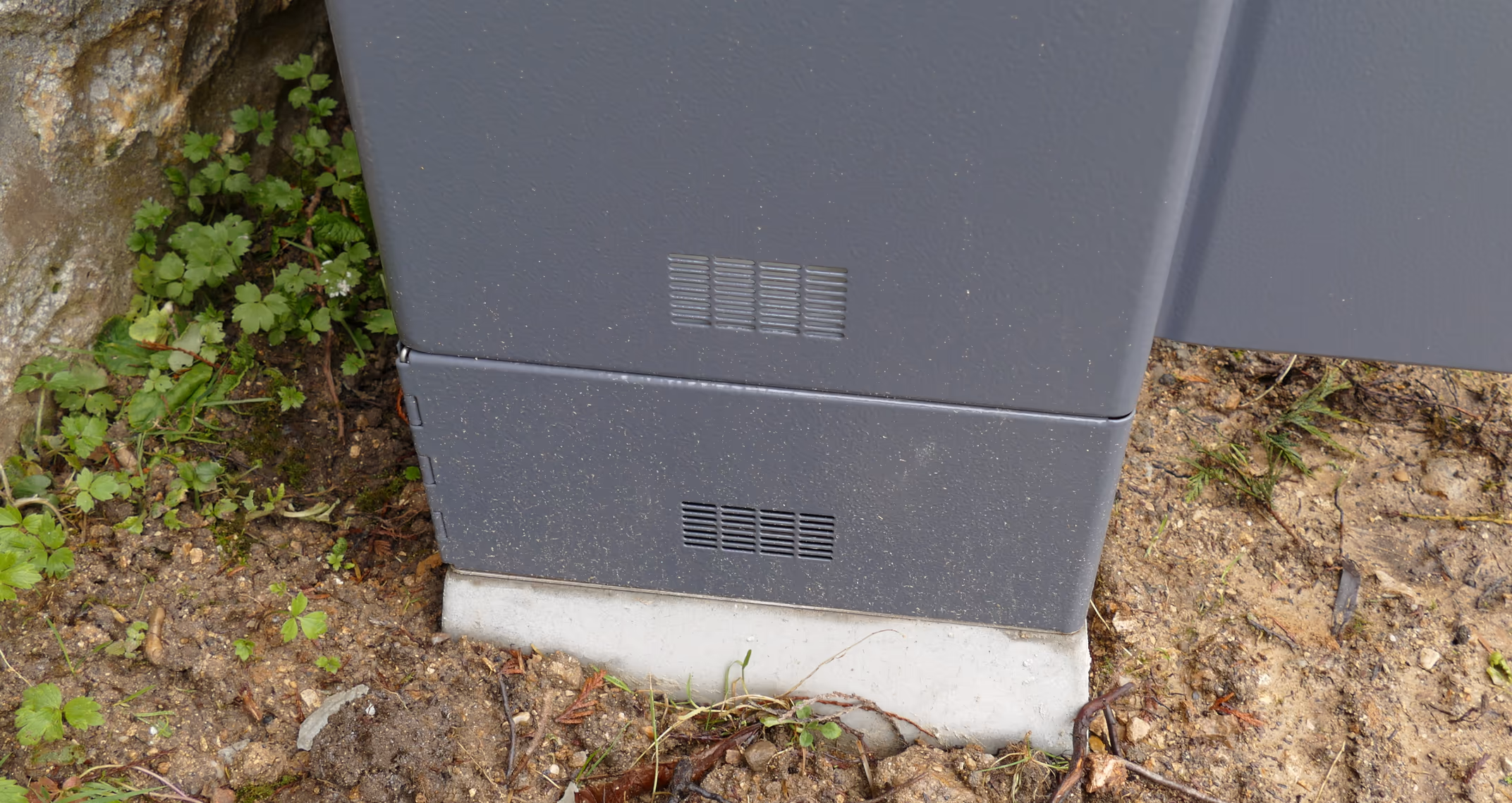

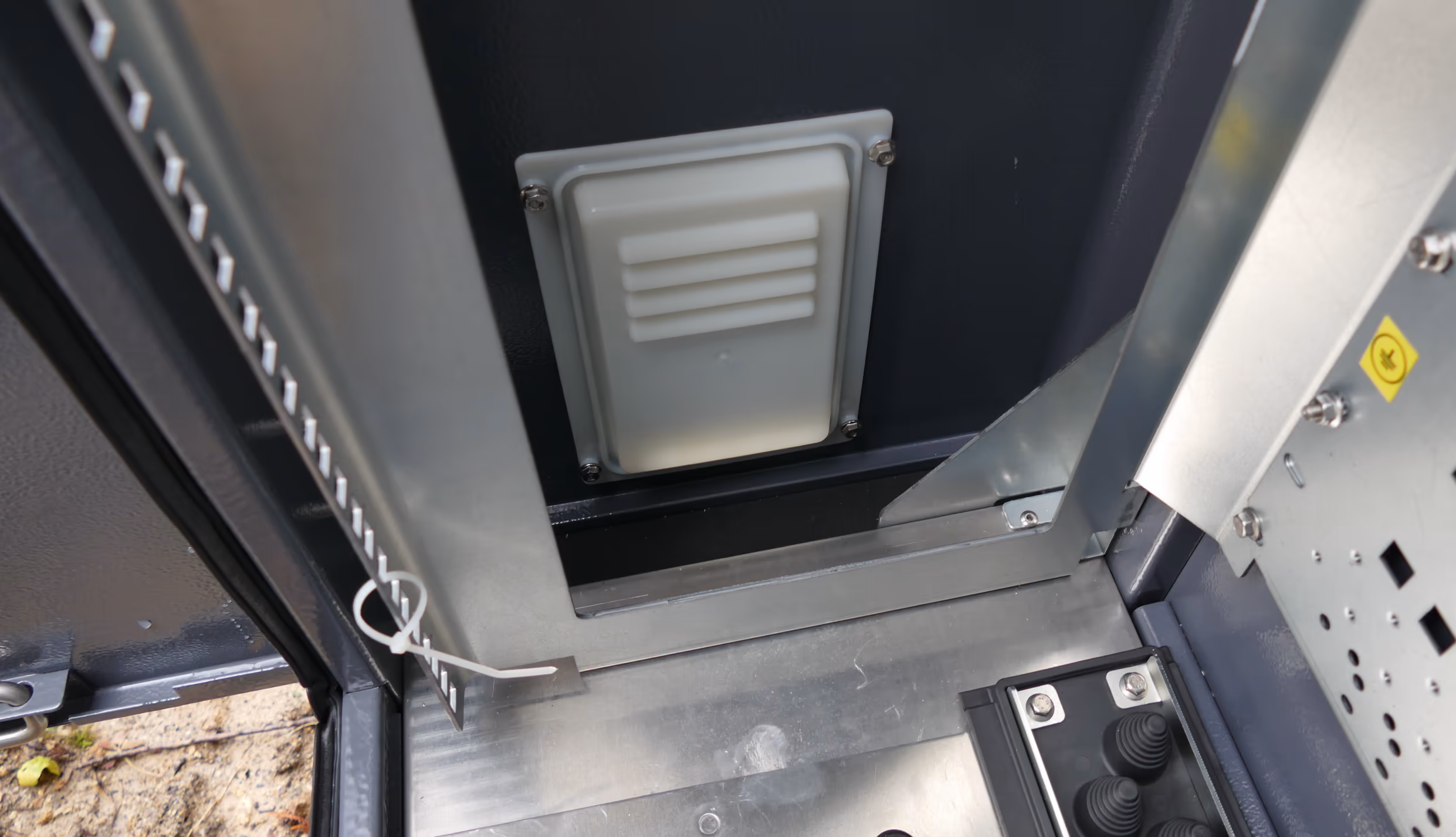

Les deux espaces ont des petites aérations qui permettent de faire rentrer l'air, pour éviter la condensation, sans faire rentrer les grosses poussières.

Deux aérateurs sont également présents dans le toit de l'armoire, permettant un circuit d'air quand l'armoire est exposée au soleil (l'air frai rentre en bas et sort en haut).

Grolleau conseille dans sa documentation de les nettoyer les aérateurs chaque année !

On va voir que les aérations des armoires Idea Optical sont différentes (peut être plus simple, mais c'est peut-être tout autant efficace).
