Auteur Sujet: Photos des travaux de reprise des réseaux XpFibre en Seine-et-Marne (Lu 17712 fois)

vivien · « **Réponse #12 le:** 10 mars 2025 à 07:48:36 »

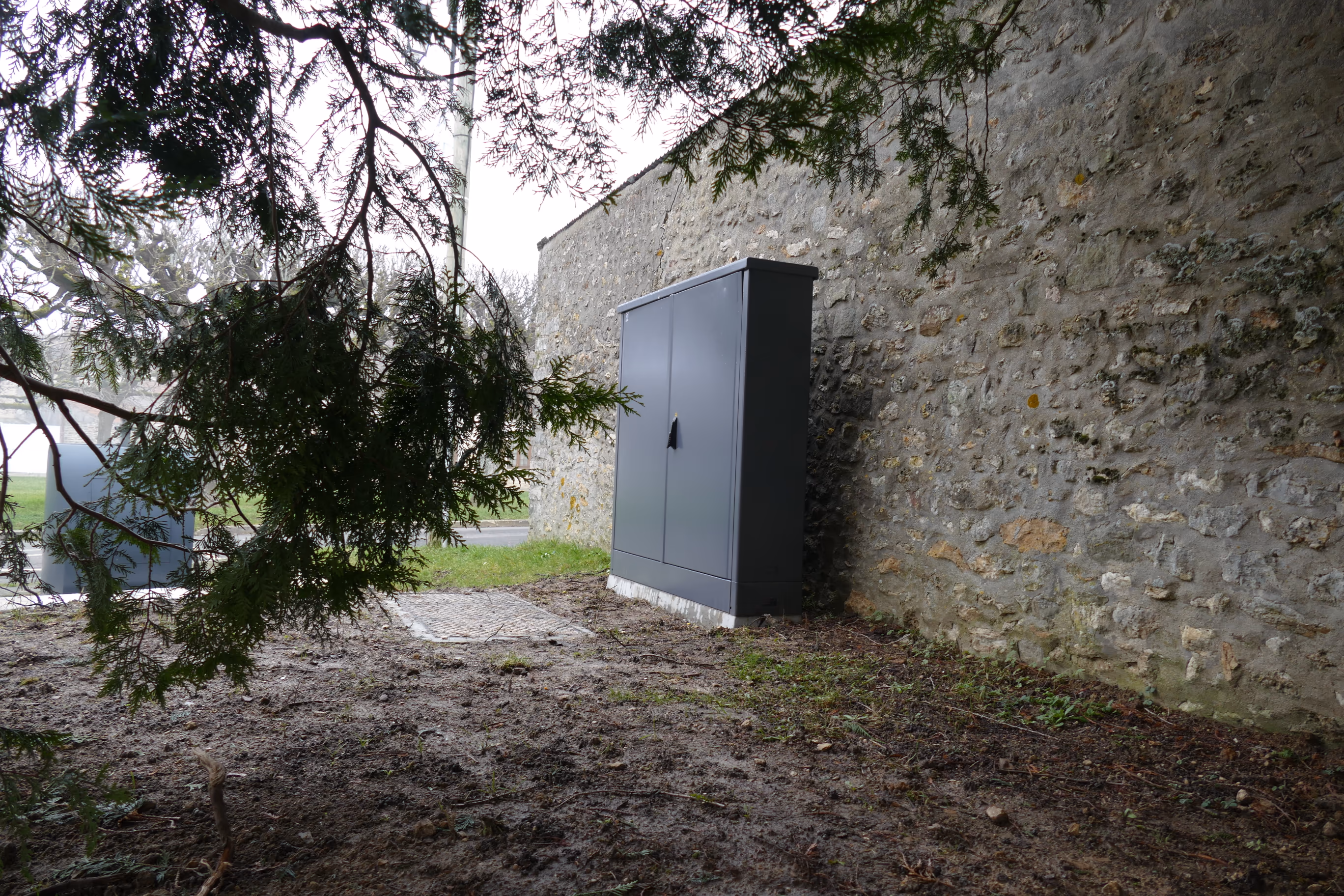

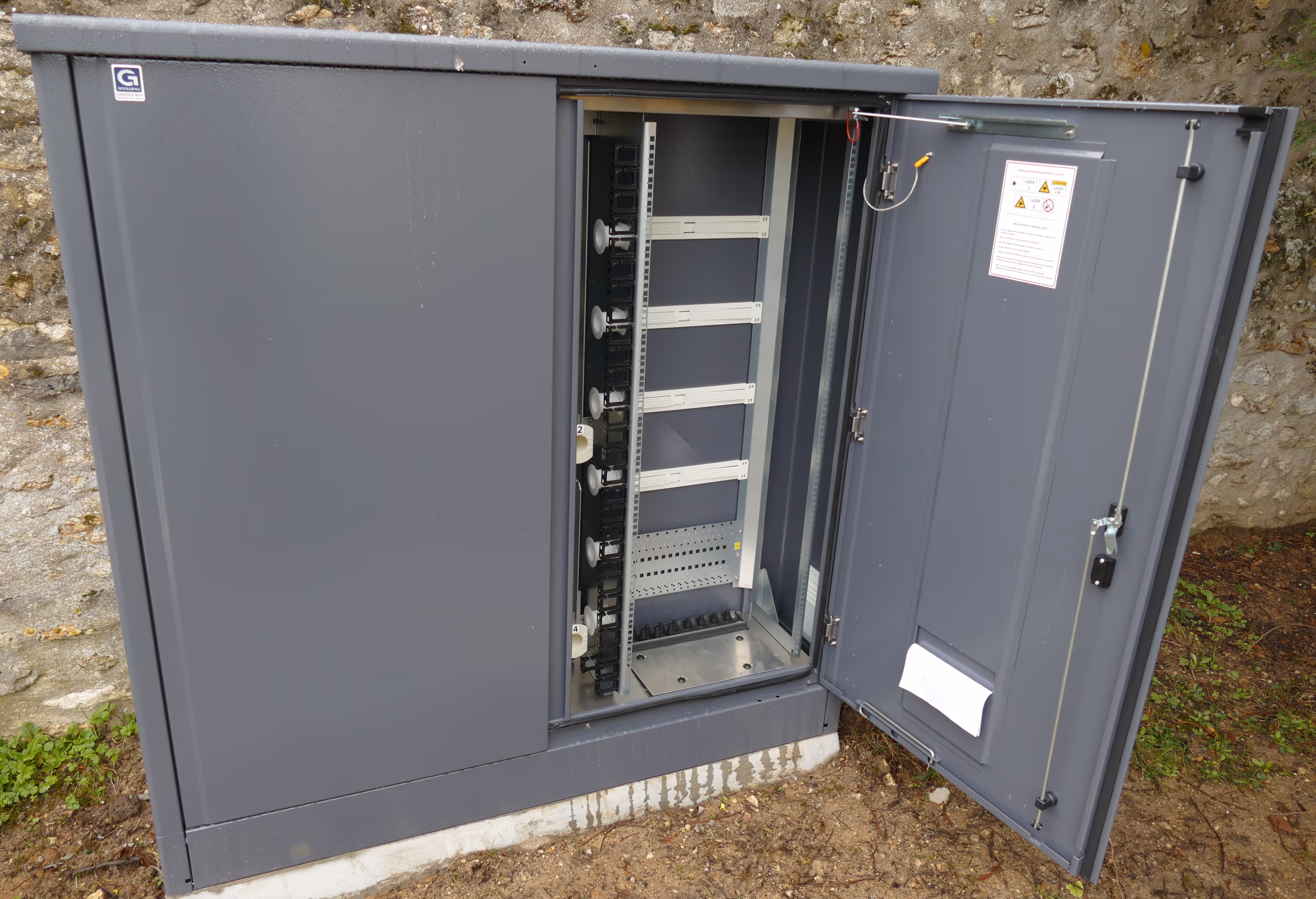

Sur la porte droite de l'armoire, on retrouve une fiche qui avertie le travailleur des risques du laser.

À noter que vu l'intensité des lasers utilisés, si l'exposition est très courte, il n'y a pas normalement de dommage sérieux / irréversibles. Nos cellules oculaires ont un minimum de résistance quand même.

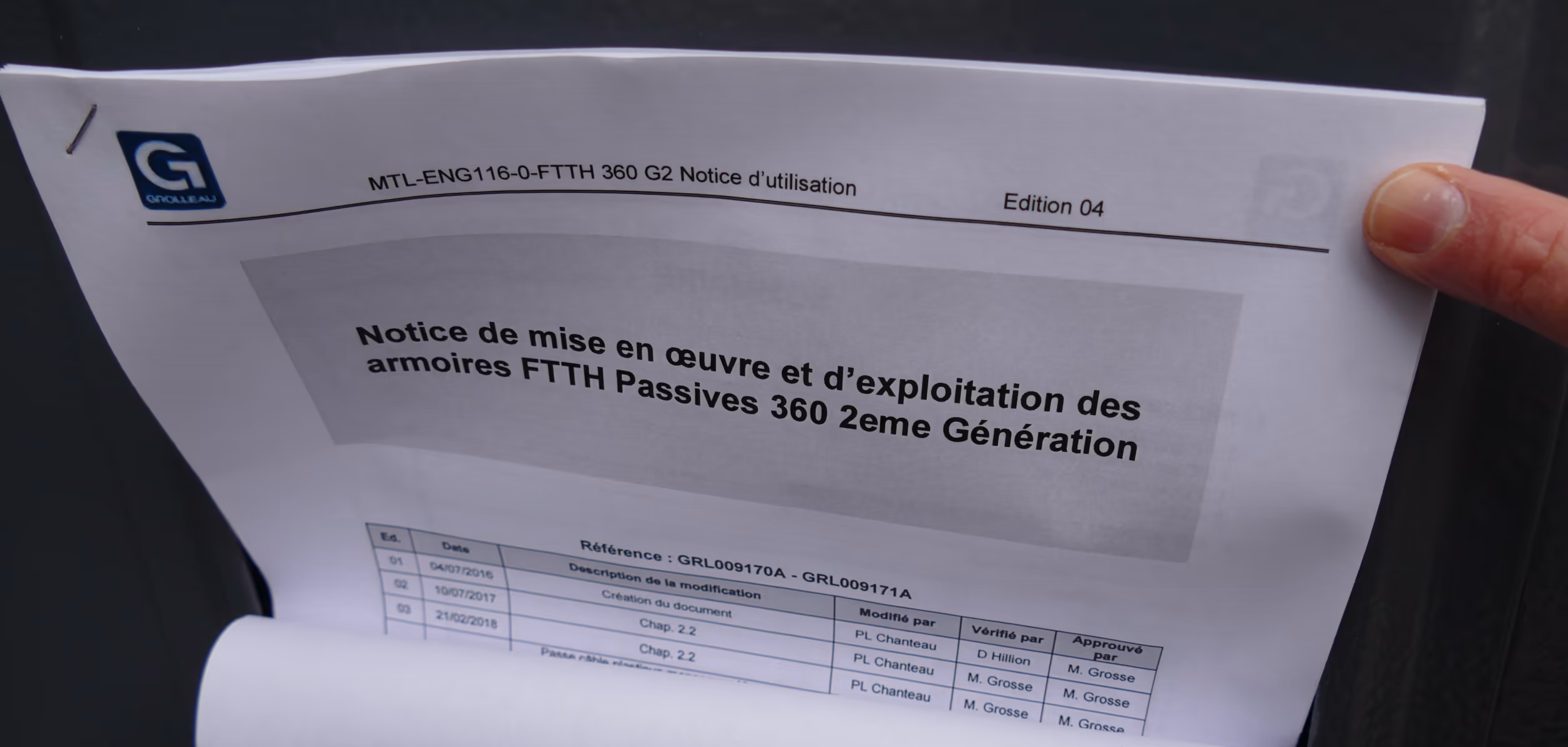

Un espace pour la documentation est prévu et Grolleau le livre avec la documentation de l'armoire. Dans les anciens PM cela pouvait être un cahier ou les différentes opérations de maintenance étaient notées, toutefois cela ne semble plus utilisé de nos jours.

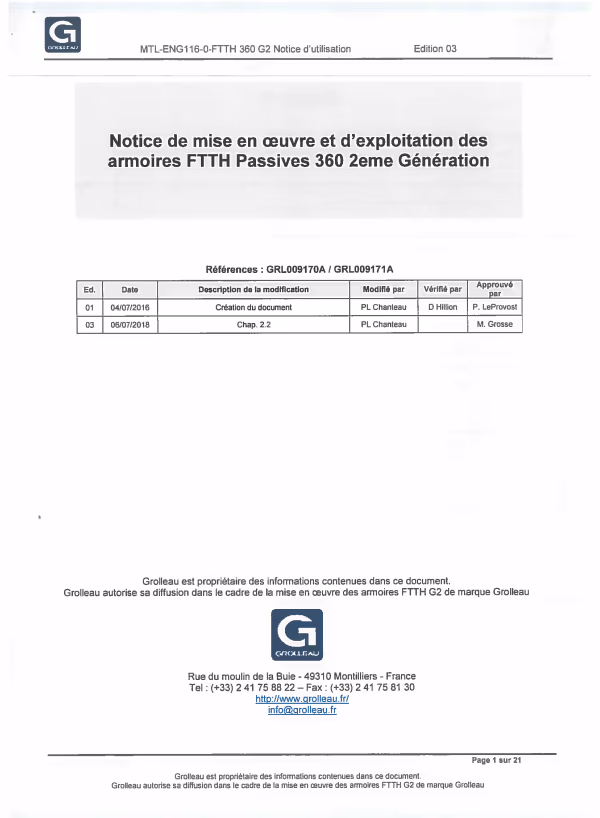

Le document en question :
(cliquez sur les miniatures ci-dessous - les documents sont au format PDF)

(Source : Grolleau)

vivien · « **Réponse #13 le:** 10 mars 2025 à 07:48:53 »

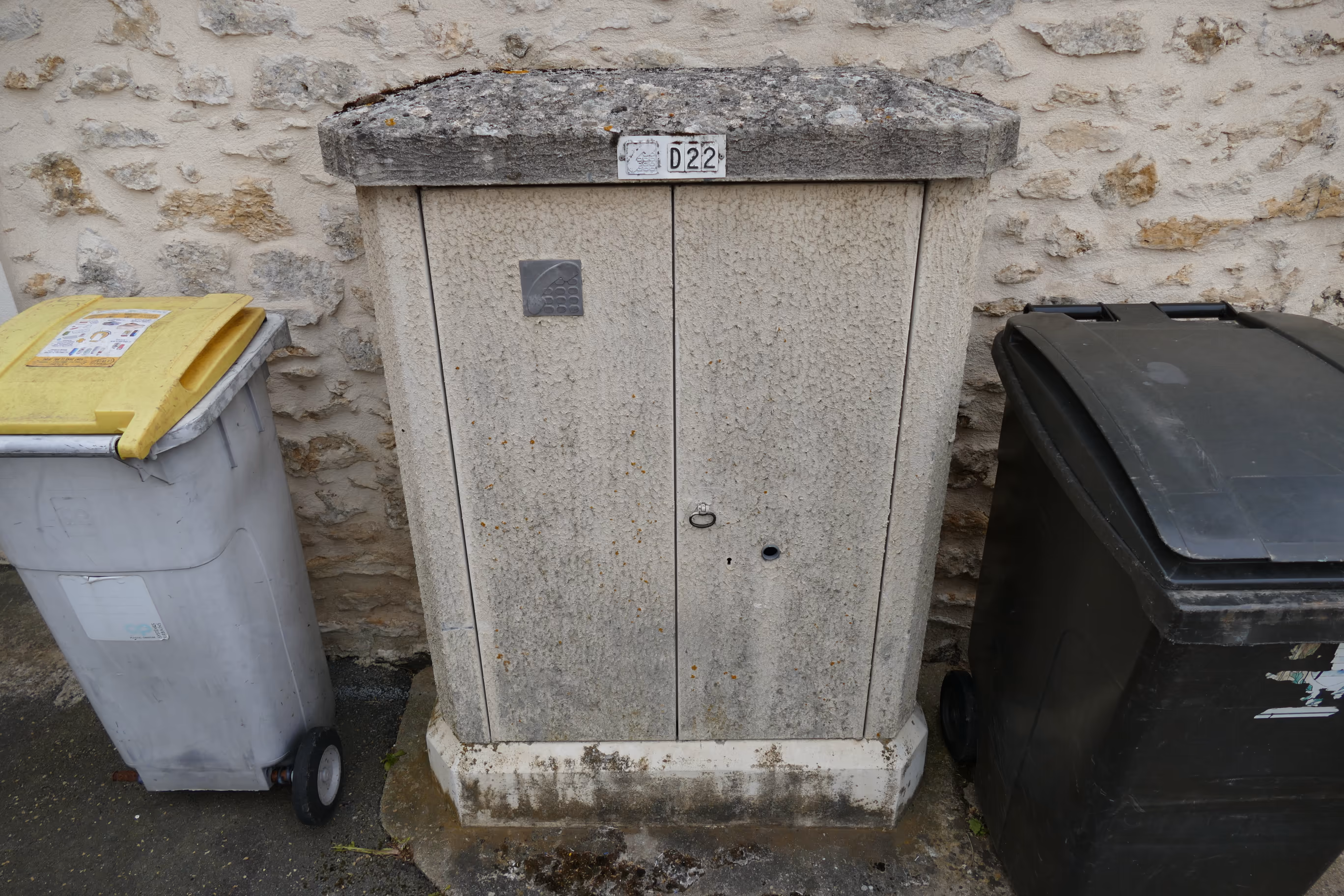

Sous-répartiteur cuivre dans le hameau de Pouilly-le-Fort :

vivien · « **Réponse #14 le:** 10 mars 2025 à 07:49:08 »

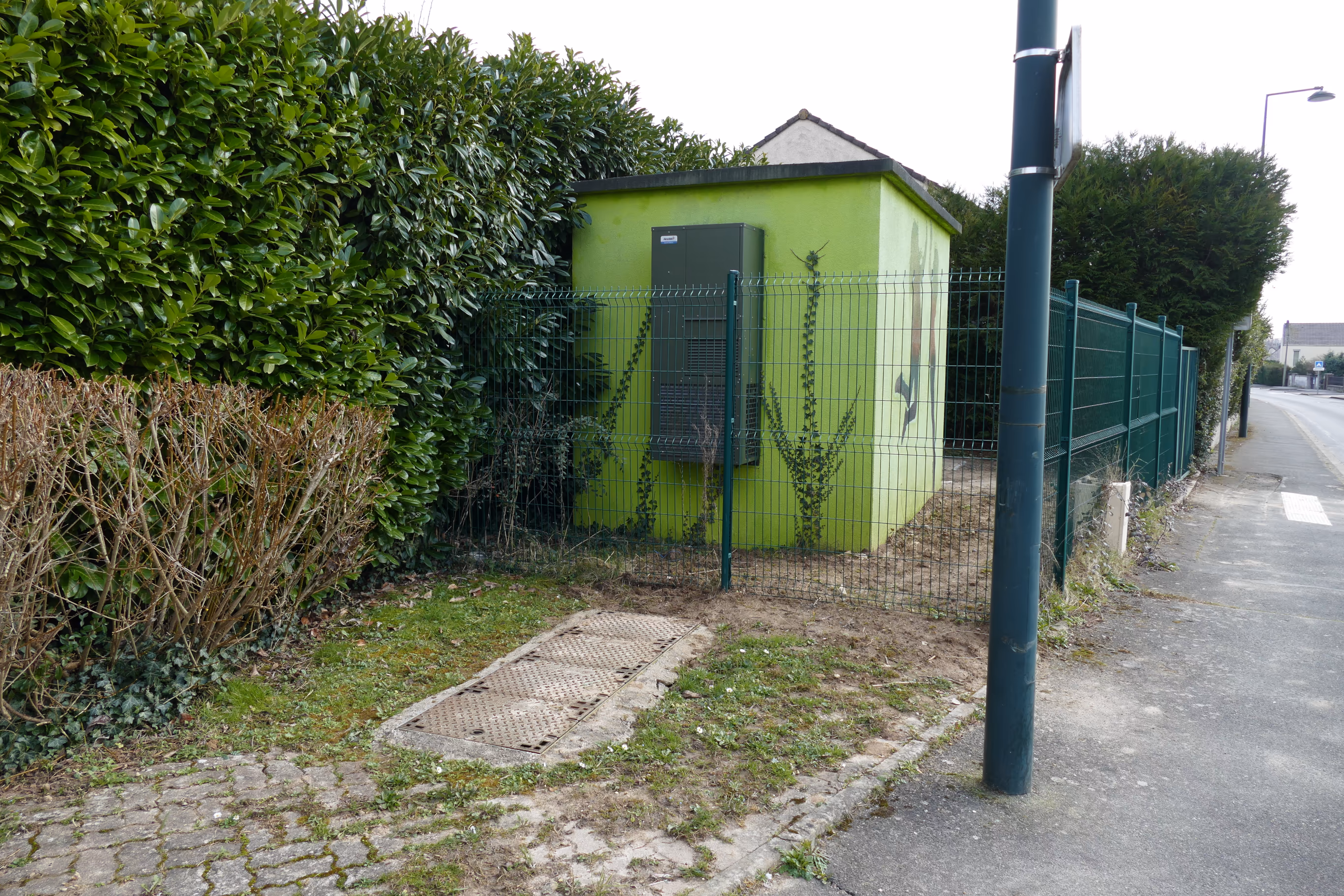

L'ancien point de mutualisation de la poche N°3

Les fibres de Pouilly-le-Fort sont aujourd'hui connectés au PM 1000 historique de la poche N°3), situé 5 Km plus loin :

Ce point de mutualisation, entièrement passif aujourd'hui (il n'a plus d'électricité) a une climatisation, car en 2012 Covage pensait que certains opérateurs pourraient venir directement dans les points de mutualisation avec des switchs. Toutefois, il semble que si Free en 2012 projetait de mettre des équipements actifs, c'était plus dans le NRO. Une baie Free avait d'ailleurs été réservée et câblée avec des alimentations électriques dans le NRO qui est également le PM 1000 de la poche N°1).

Très peu de point de mutualisation ont été mis en place avec une climatisation. Dans le cahier de maintenance de ce point de mutualisation, on voit que la climatisation était utilisée et elle a été coupée parce que son bruit gênait les voisins. Pour avoir entendu les deux climatisations des NRO, toujours utilisées aujourd'hui, ce sont des climatisations particulièrement bruyantes et pas adaptées pour un usage en agglomération à proximité immédiate de maisons.

C'est la première fois que Covage utilisait ces climatisations qui ont l'avantage d'être entièrement à l'extérieur du PM et ne pas prendre de place à l'intérieur, il y a juste deux bouches d'aération à l'intérieur : (le PM a plusieurs fois été transformé, il n'y avait pas de baie devant les aérations à l'époque).

Note : Cette photo de l'intérieur du shelter date de juin 2024, lors d'une visite avec la mairie.

vivien · « **Réponse #15 le:** 10 mars 2025 à 07:49:34 »

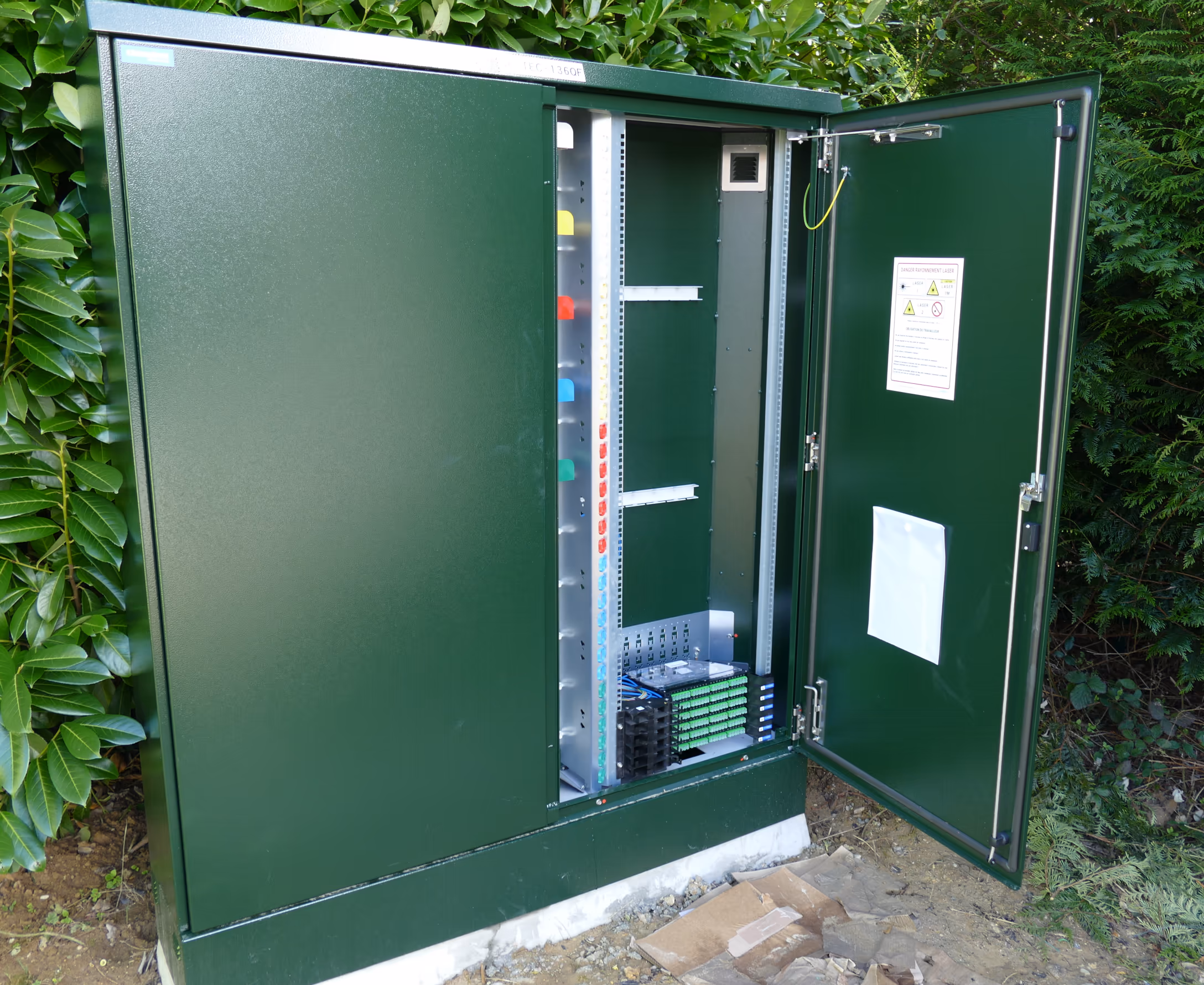

Juste à côté de l'ancien PM, une nouvelle armoire à vue le jour.

PM SF-TEC-136QF situé 27 rue de Pouilly, à Vert-Saint-Denis (Les clients sont aujourd'hui connectés au PM historique N°3 situé à 3 mètres)

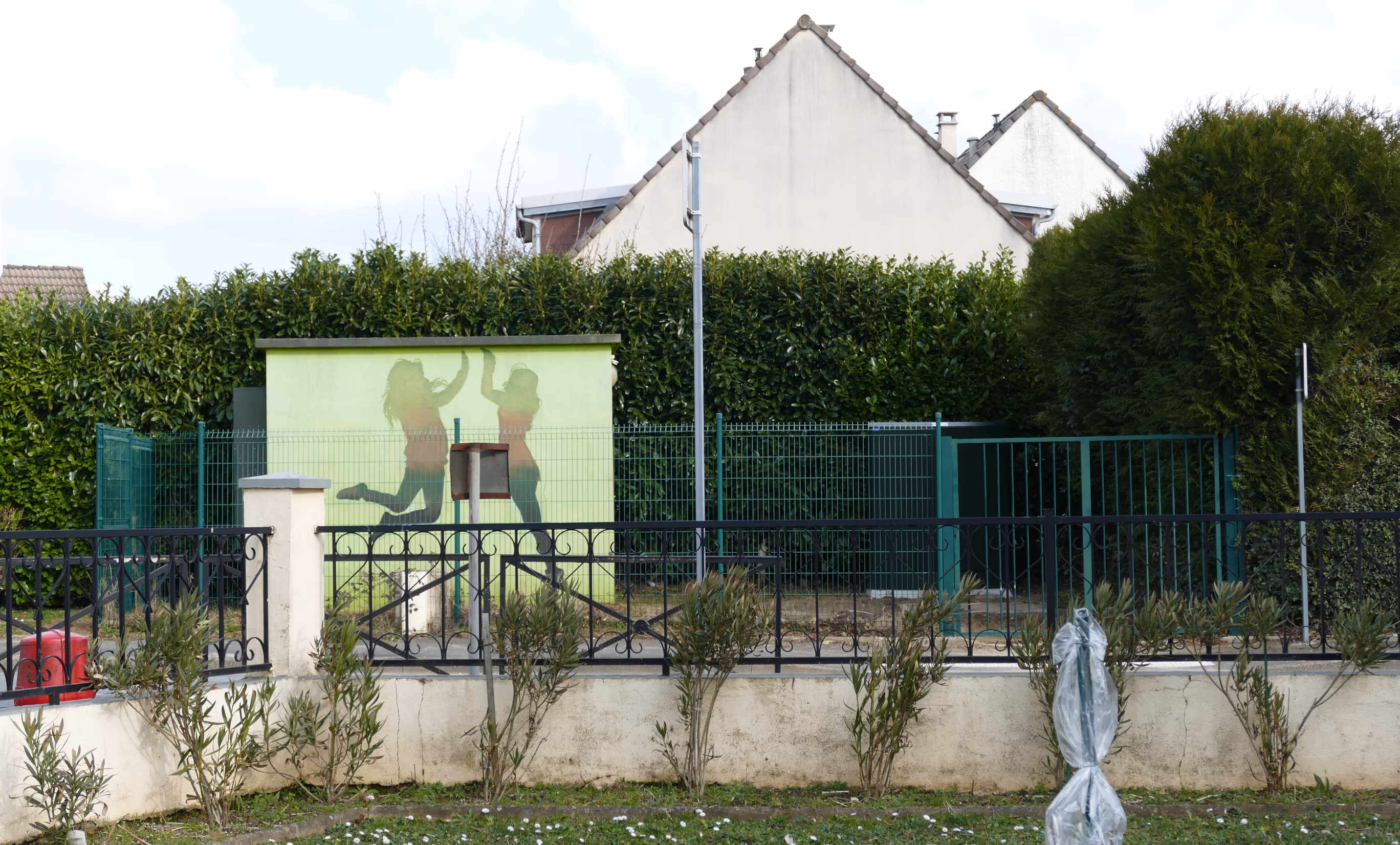

Pour plus de discrétion, elle est de couleur verte (RAL 6009 Vert Sapin) et elle est vraiment discrète par rapport au PM 1000 à côté (décoré par la ville de Vert-Saint-Denis).

Pour l'anecdote, ce grand espace situé à côté du point de mutualisation et utilisé pour le nouveau PM avait été prévu pour que le technicien puisse garer sa voiture.

Vous remarquez le changement (outre la couleur) par rapport à la précédente armoire ?

vivien · « **Réponse #16 le:** 10 mars 2025 à 07:50:02 »

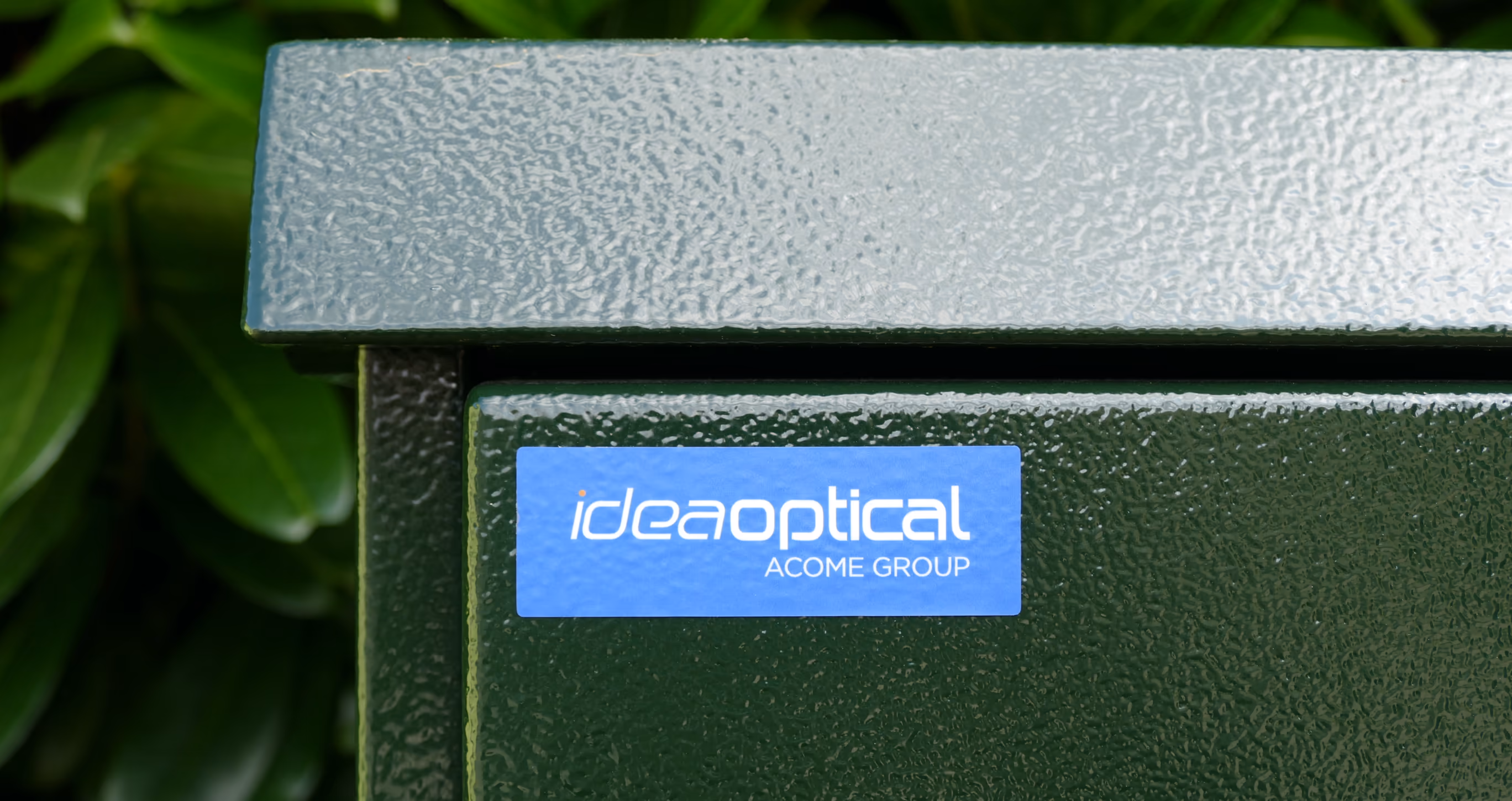

XpFibre a fait le choix étonnant de panacher des armoires Grolleau avec des armoires Idea Optical (son concurrent) sur le même déploiement.

Je suppose que les poches équipées d'armoires Idea Optical ont un peu plus de clients, dans le stoque XpFibre, les armoires Idea Optical font 6 U de plus que les armoires Grolleau. Cette différence de 26,7 cm permet de mettre un peu plus de clients. J'ai évalué que cela permet au minimum de raccorder 144 logements supplémentaires, peut-être le double, en fonction de la configuration.

Grolleau ne propose pas de produit entre 28 U et 40 U. L'armoire Idea Optical de 34 U comble donc un besoin.

Film institutionnel Idea Optical : Idea Optical est un expert français incontournable dans les solutions de raccordement et de gestion des câbles à fibres optiques.

L'entreprise est partenaire des plus grands donneurs d'ordre français dans les secteurs des télécoms, de l'énergie et du transport.

Créée en 2006, Idea Optical, installé au cœur des terres historique des télécommunications en Bretagne, rejoint le Groupe ACOME en 2015 afin de renforcer l'expertise du Groupe dans les produits de connectivité optique.

(Source : Idea Optical - 2022)

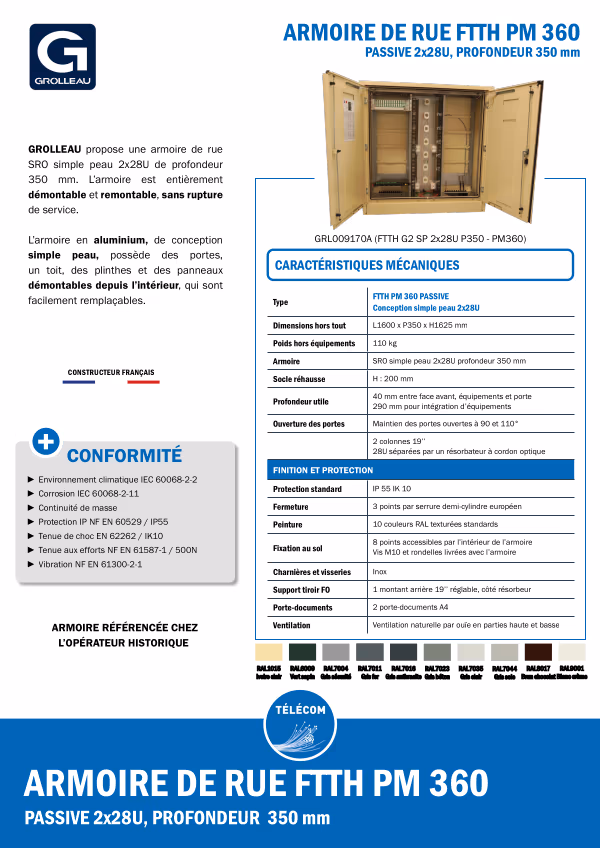

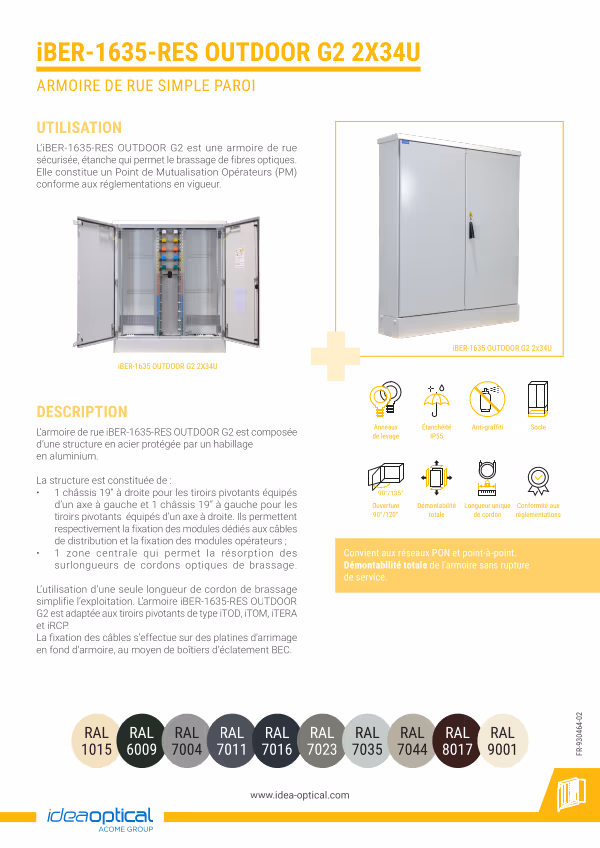

Comparaif des 2 types d'armoires mis en place sur Cesson / Vert-Saint-Denis :
(cliquez sur les miniatures ci-dessous - les documents sont au format PDF)

(Source : Idea Optical et Grolleau)

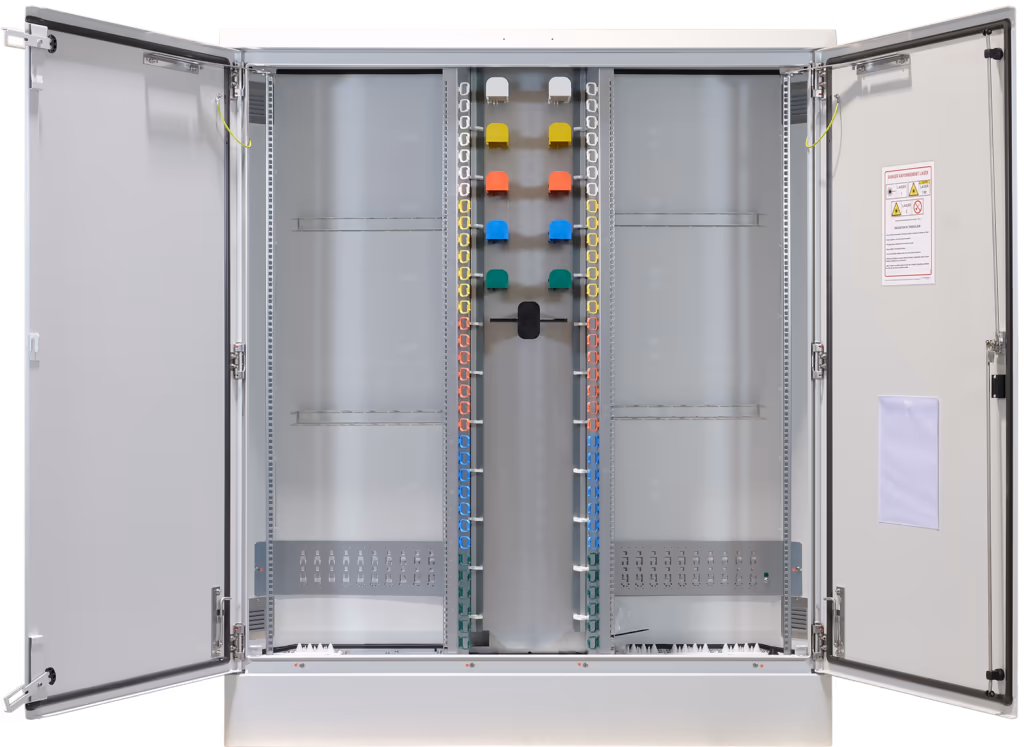

Elle est équipée d'un châssis 19” à droite pour les tiroirs pivotants équipés d’un axe à gauche et 1 châssis 19” à gauche pour les tiroirs pivotants équipés d’un axe à droite.

vivien · « **Réponse #17 le:** 10 mars 2025 à 07:50:38 »

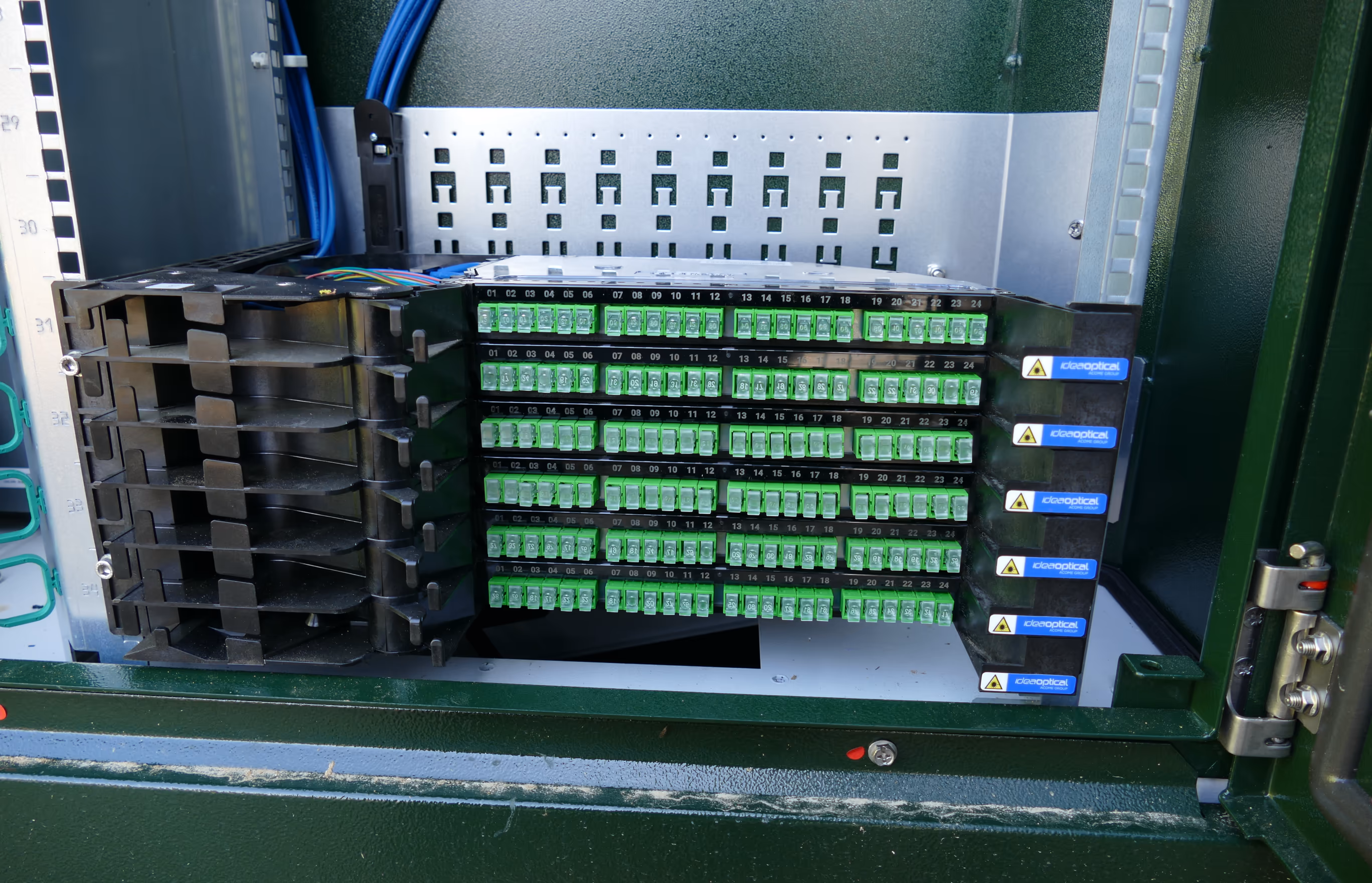

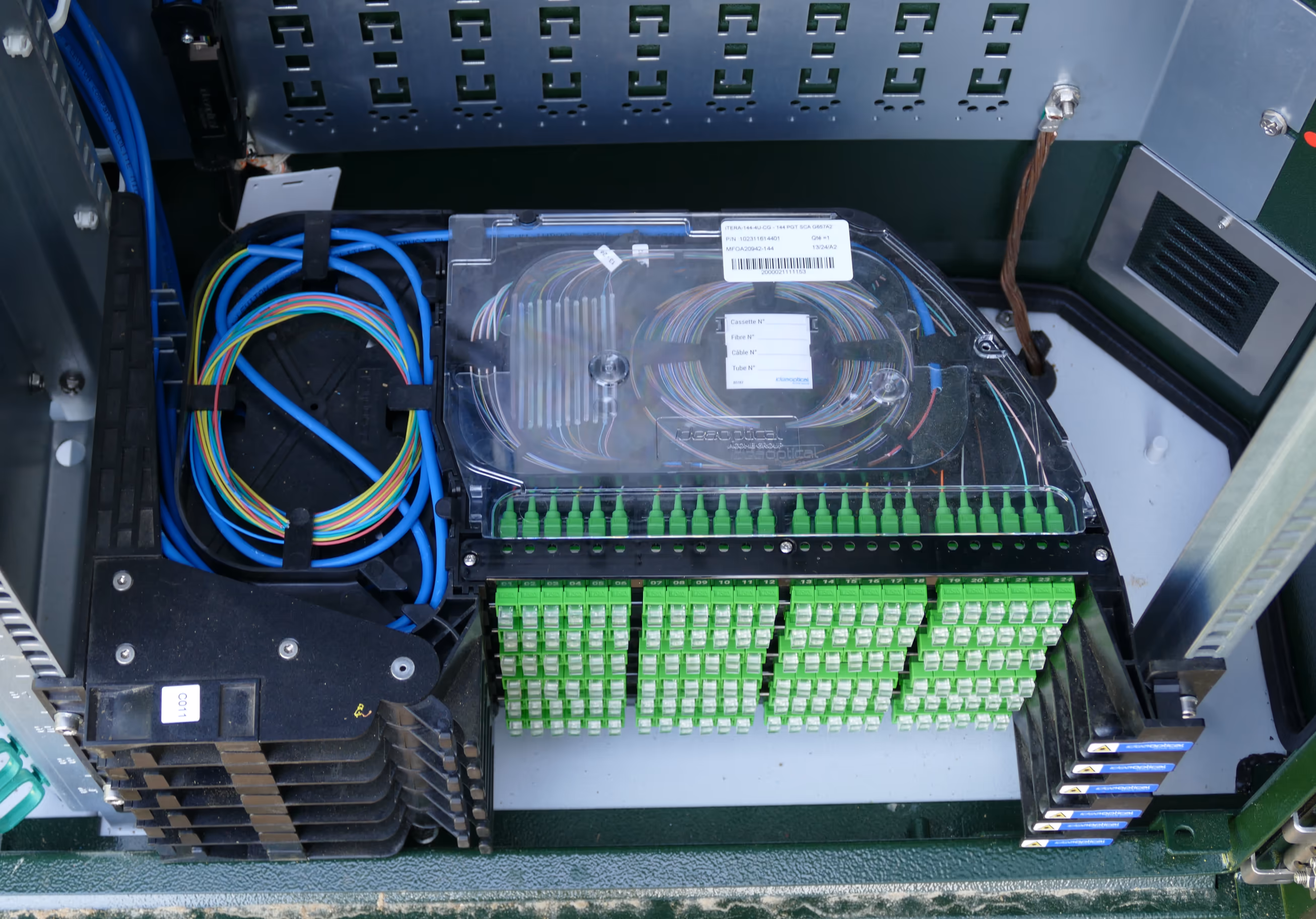

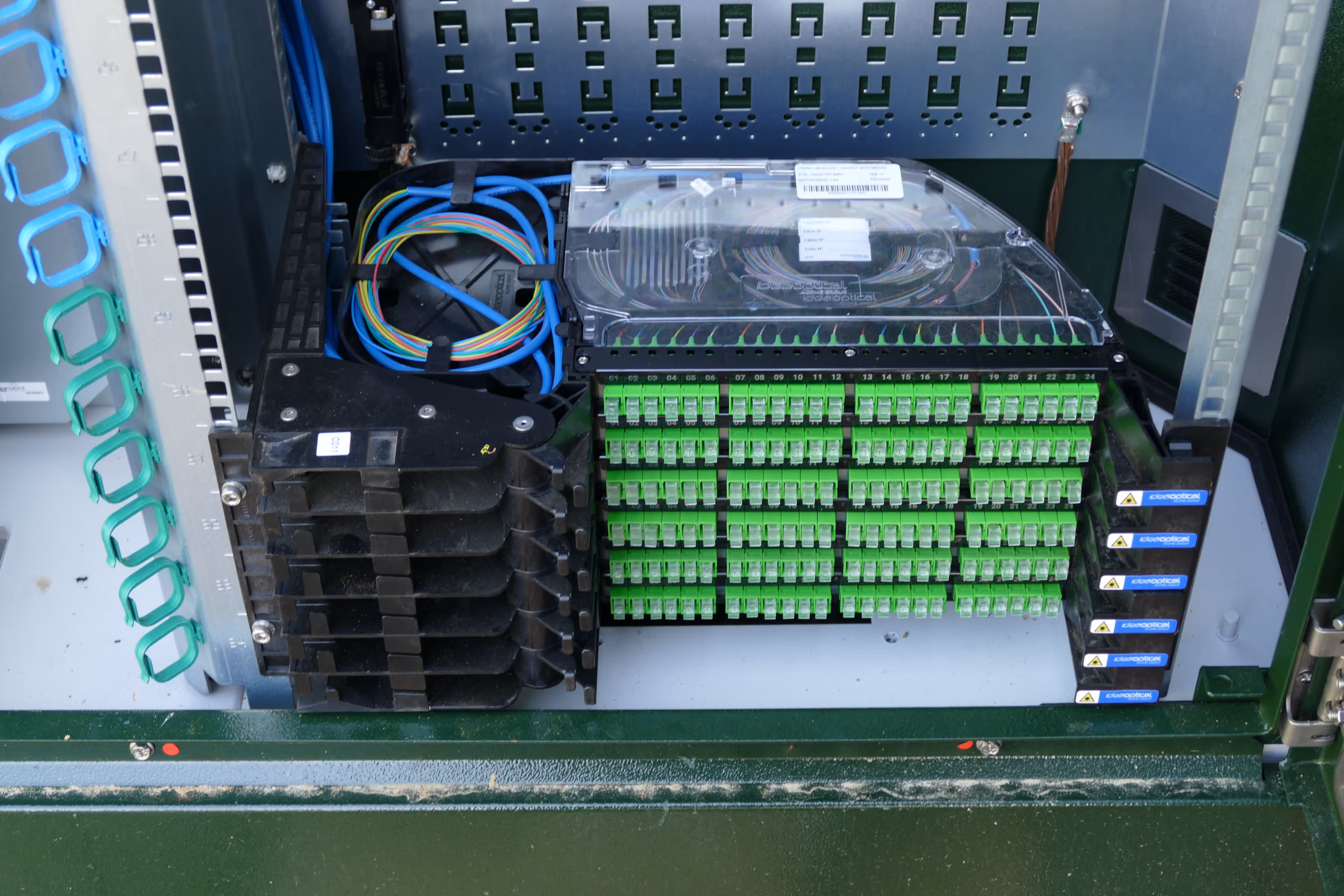

Dans ce point de mutualisation, les fibres de transport vers le NRO sont déjà installées.

Ces fibres relient le NRO des opérateurs aux coupleurs optiques. Il est possible d'avoir 64 clients sur chacune de ces fibres.

SFR a été particulièrement généreux avec pas moins de 144 fibres !
24 fibres est habituellement suffisant (24 fibres permettent d'avoir 768 clients en partant sur 32 clients par fibre).
Le FTTE (une offre pour les pro et les entreprises entre le FTTH et le FTTO) va par contre utiliser une fibre par client FTTE.

Les bouchons sont transparents, cela permet de voir la lumière émise par un stylo optique sans avoir a enlever les capuchons. C'est une belle innovation (qui est généralisée depuis plusieurs années), évitant d'avoir des mdules fibres ou tous lesboucons ont été retirés pour trouevr d'où vient le signal.

L'installation n'est pas terminée, il manque la facade qui se place devant.

vivien · « **Réponse #18 le:** 10 mars 2025 à 07:50:51 »

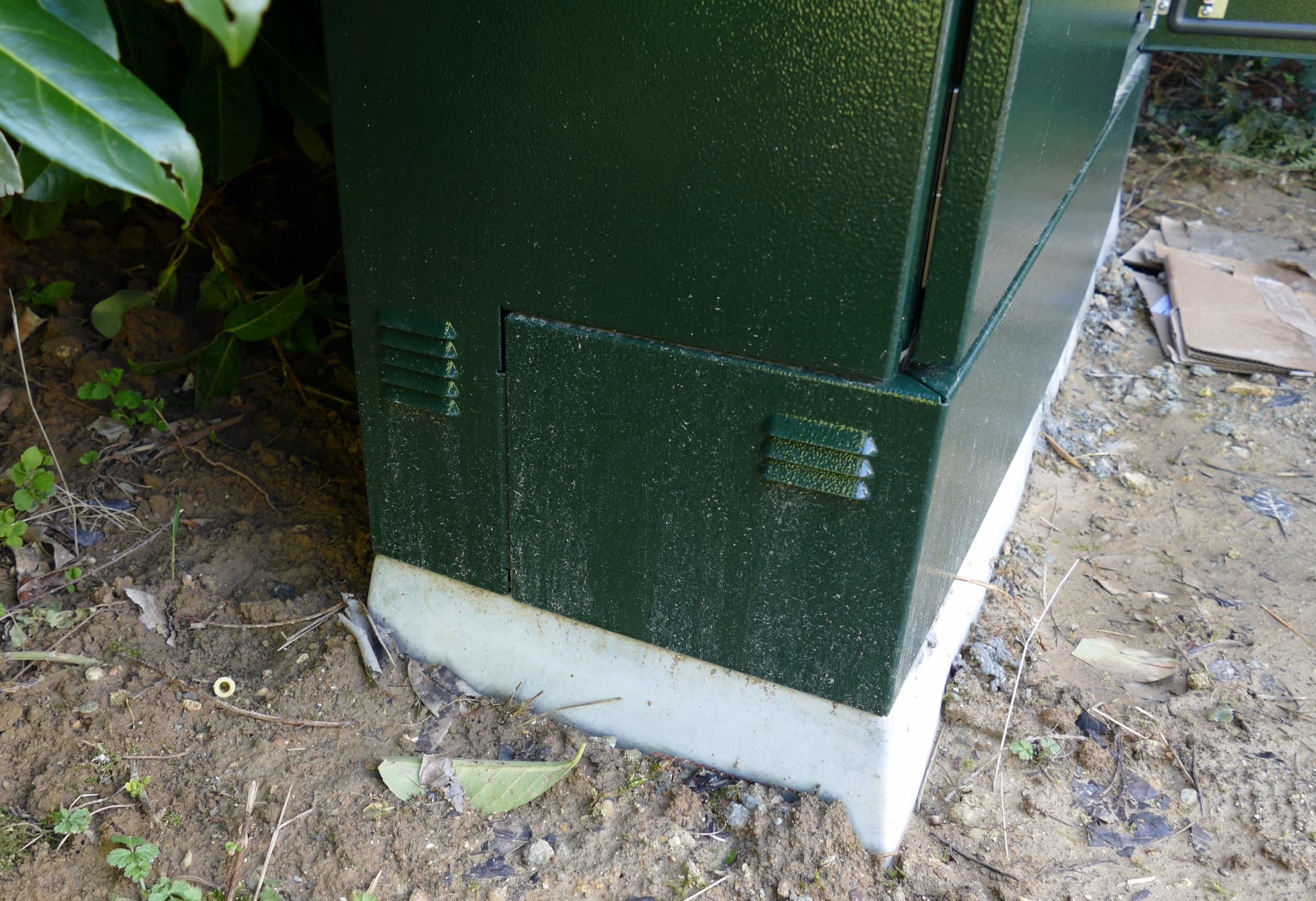

Le système d'aération des armoires Idea Optical semble plus simple que les armoires Grolleau.

À l'intérieur, un simple grillage fin pour éviter que les saletés et ne rentrent.

vivien · « **Réponse #19 le:** 10 mars 2025 à 07:51:09 »

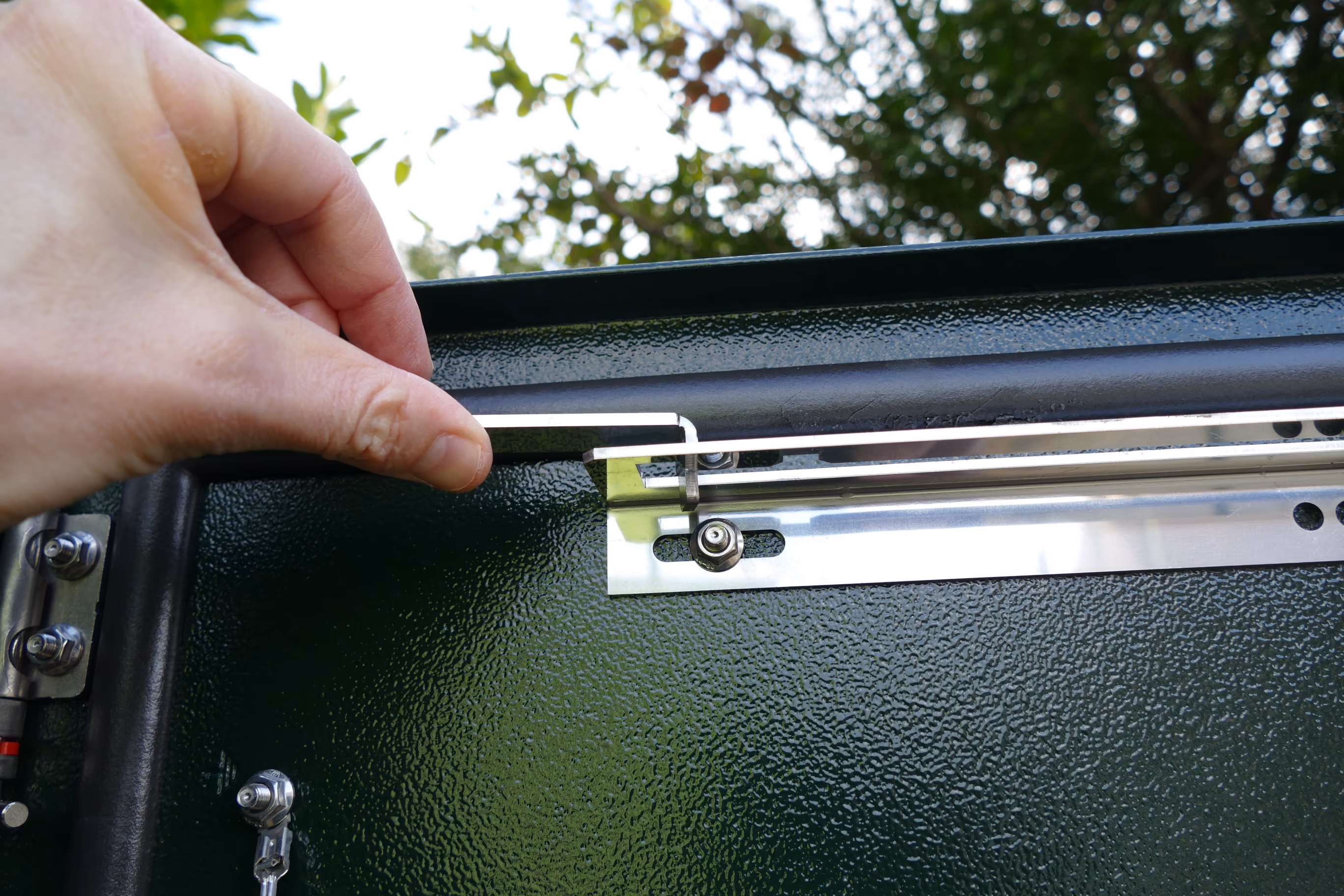

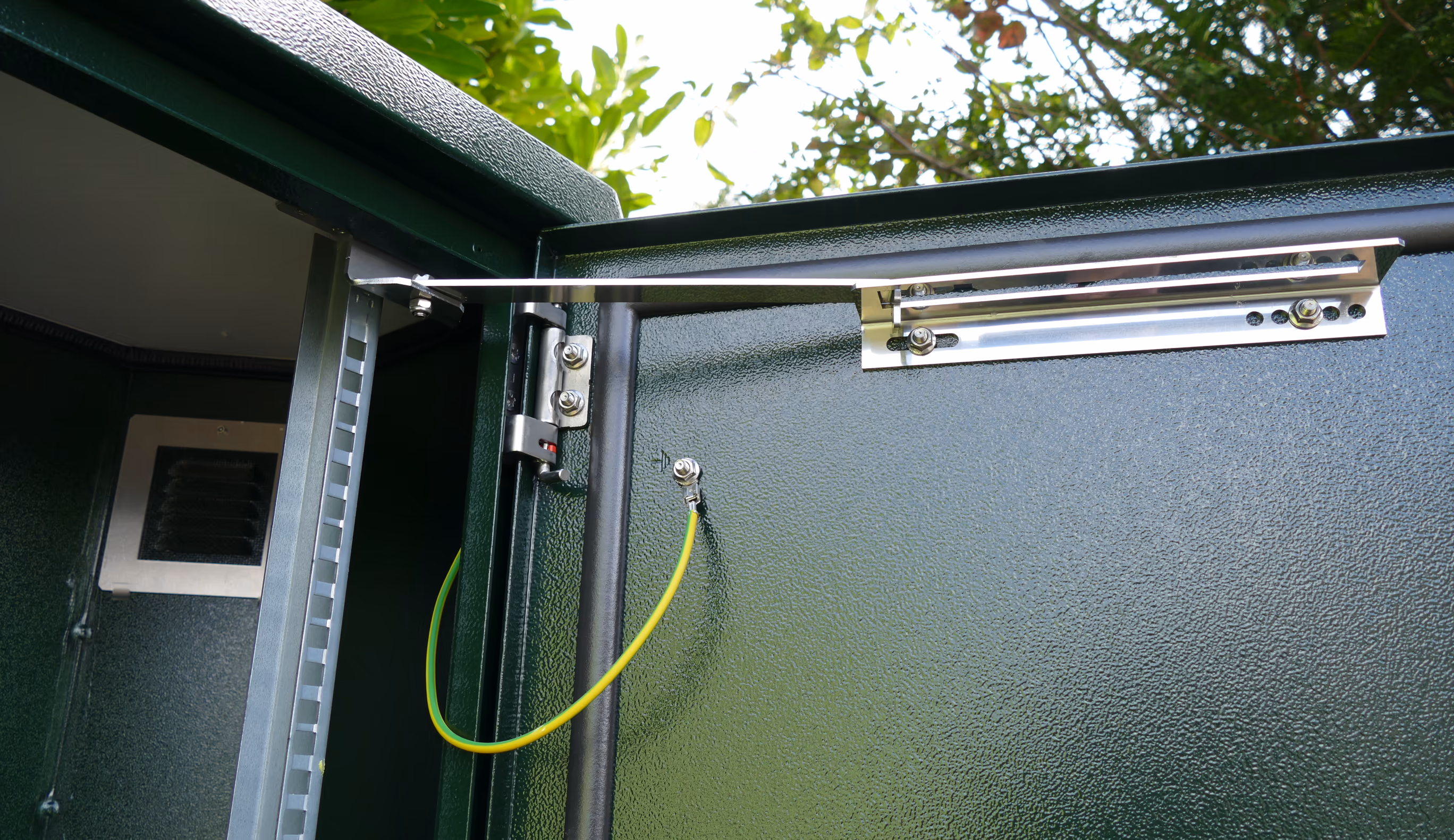

L'ouverture des portes est très similaire a ce que l'on a trouvé chez Grolleau : On a deux positions d'ouverture avec un mécanisme semblable.

vivien · « **Réponse #20 le:** 10 mars 2025 à 07:51:22 »

Il y a par contre des différences entre les deux constructeurs d'armoire FTTH :

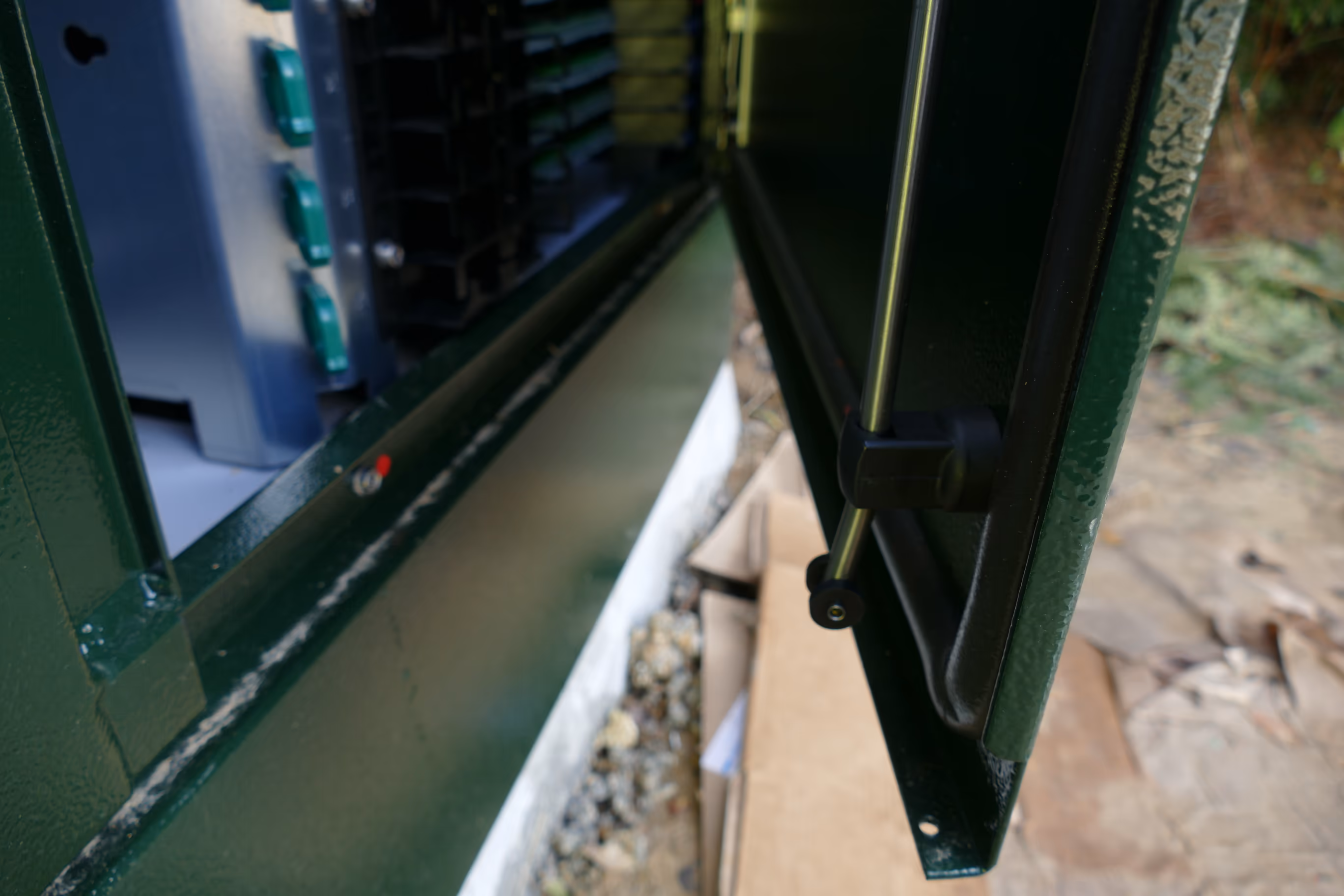

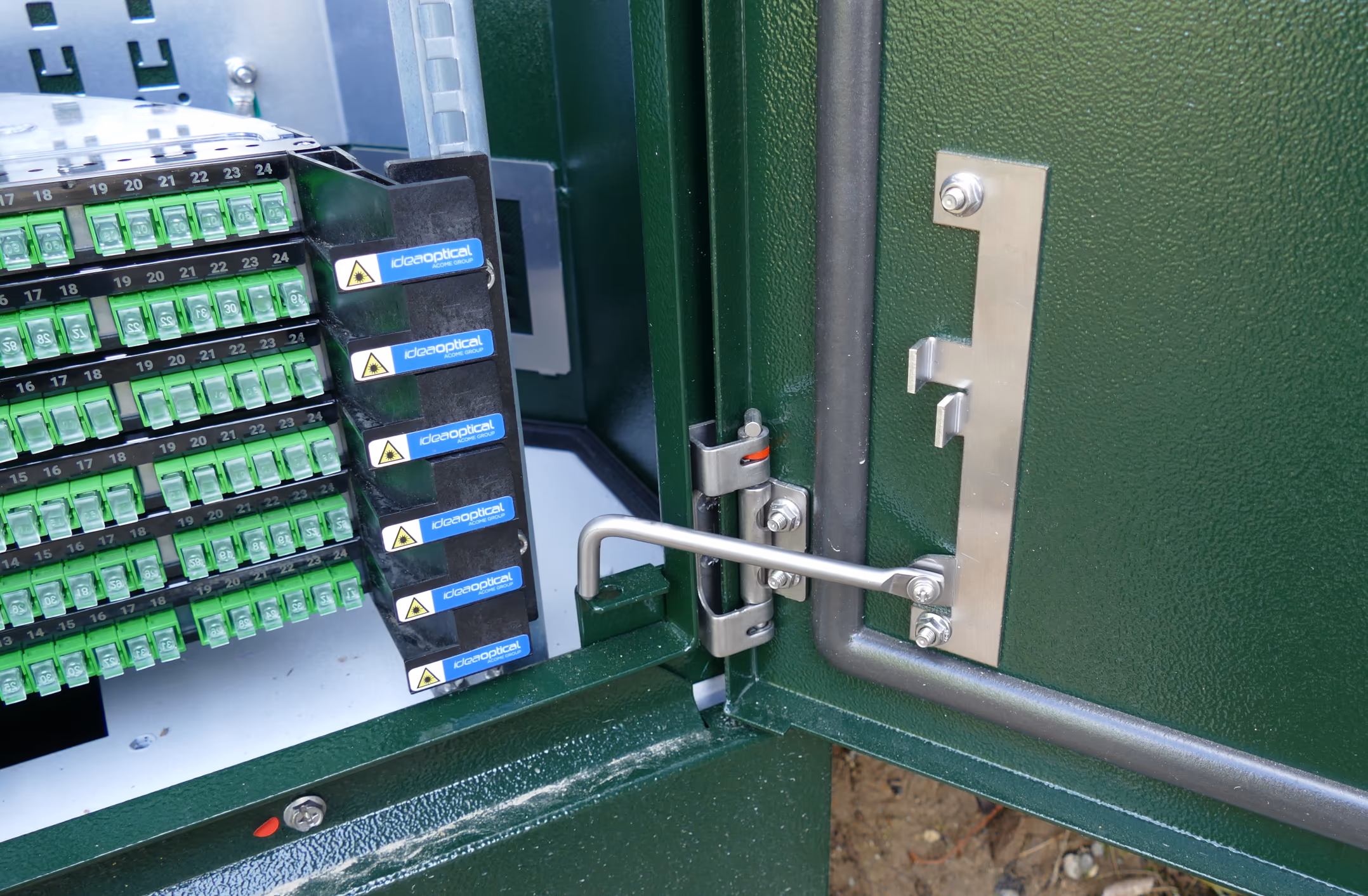

1/ Idea Optical a prévu un mécanisme supplémentaire pour maintenir en bas la porte de la position ouverte au maximum. On aurait donc un maintien en haut et en bas, contre uniquement en haut pour Grolleau, ce qui peut être intéressant pour résister aux rafales de vent. Je mets le conditionnel, car j'ai tenté d'utiliser ce système et il semble inutilisable : la porte ouverte à son maximum (c'est le cas sur la photo ci-dessous), je ne peux pas bloquer le système.

2/ Le joint est uniquement sur la porte sur Ideo Optical, alors qu'il est sur le châssis de l'armoire pour Grolleau (il semble que celui de Grolleau permet une meilleure étanchéité, je n'ai pas l'impression que celui d'Idea Optical soit en permanence contre l'armoire, peut-être que je me trompe)

Comparatif avec le joint chez Grolleau :

vivien · « **Réponse #21 le:** 10 mars 2025 à 07:51:43 »

Les 3 PM 1000 historiques ont été séparés en 12 PM 300

Voici la carte du déploiement réalisé de 2012 à 2014 :

Citation de: vivien le 17 décembre 2011 à 13:14:30

⇒ Poche 1 en vert - Point de Mutualisation au N.R.O. - CV-ST-VERT0101 (2011 locaux raccordables)
⇒ Poche 2 en jaune - P.M.z à Cesson (route de Saint-Leu) - CV-ST-CESS0102 (1455 locaux raccordables)
⇒ Poche 3 en bleu - P.M.z. à Vert-saint-Denis (rue de Pouilly) - CV-ST-VERT0103

La partie en rouge sur la carte ci-dessous mentionne les zones où le déploiement entre les maisons et le point de branchement est réalisés en aérien (le reste étant en souterrain, via les fourreaux existants).

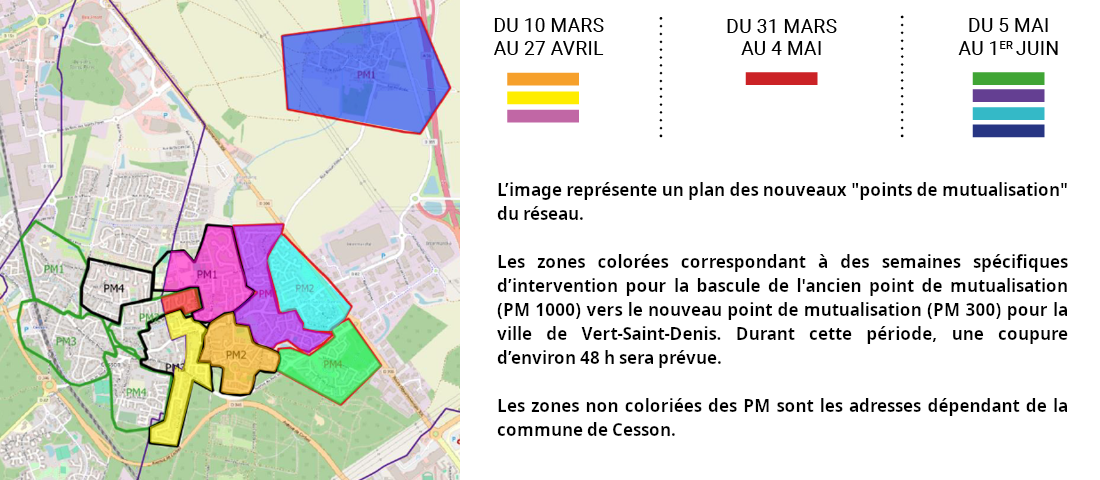

Et la nouvelle carte pour le déploiement qui se termine avec les dates de bascule des clients existants vers les nouveaux PM :

On voit que la délimitation du contour des communes n'impacte pas celles des zones arrière des points de mutualisation : plusieurs points de mutualisation desservent des adresses à Cesson et des adresses à Vert-Saint-Denis.

Ce sont des dates indicatives, si le planning se déroule correctement. Il est possible d'avoir des décalages si des phases préalables à la migration prennent du retard.

Il faut en effet au-préalable à la migration finaliser entièrement l'armoire, mais également installer un nouveau OLT dans le NRO pour connecter le millier de clients activés XpFibre (Les opérateurs activés, NordNet, Coriolis, K-Net, Kiwi fibre optique et Ozone s'appuie en effet tous sur des offres activés XpFibre).

vivien · « **Réponse #22 le:** 10 mars 2025 à 07:51:59 »

Emplacement des nouveaux point de mutualisation (en bleu) et des anciens (en rouge) :

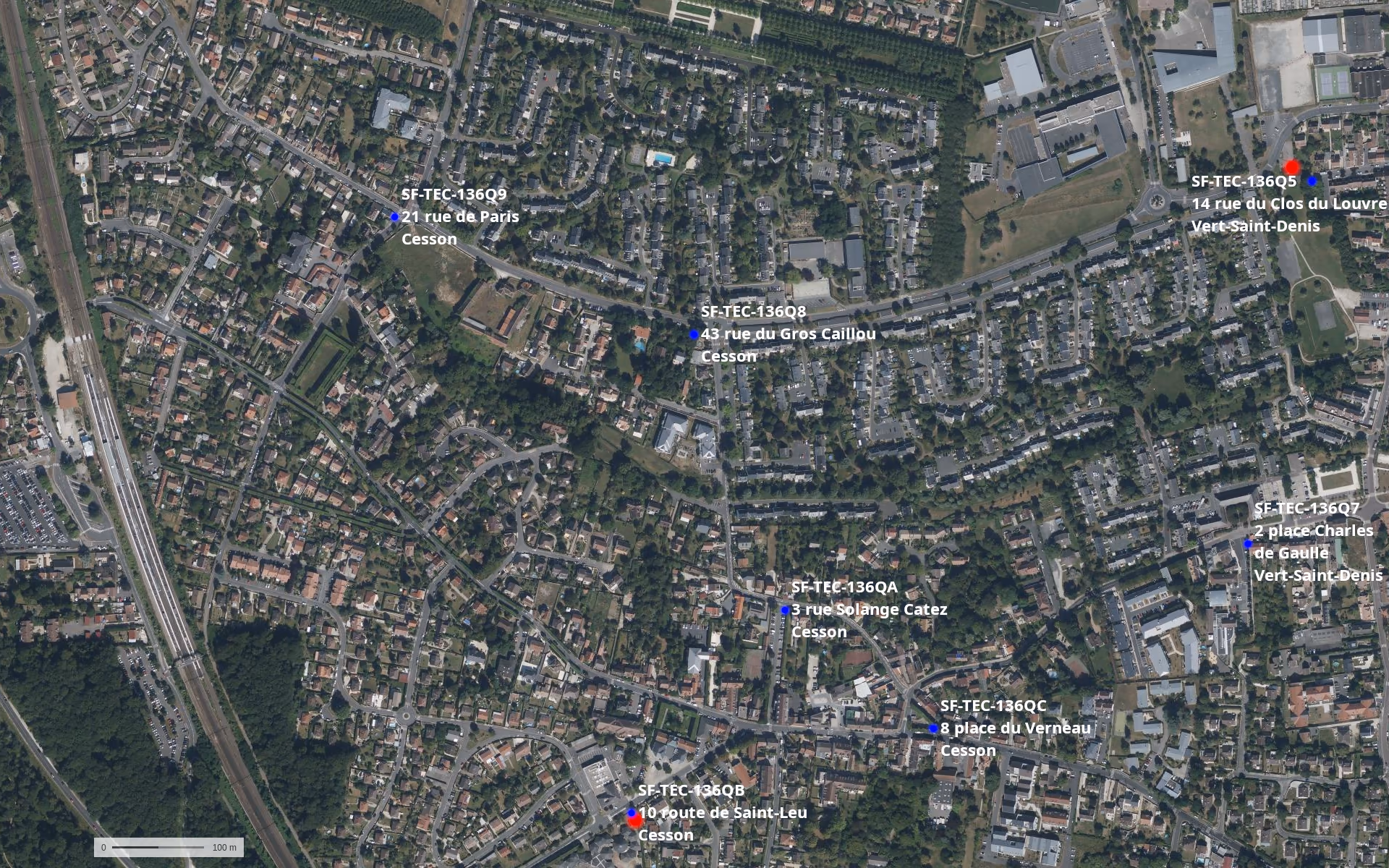

Cesson : (cliquer sur la carte pour zoomer)

Vert-Saint-Denis : (cliquer sur la carte pour zoomer)

On continue avec les PM de la poche N°3. Le PM que nous allons voir maintenant est tout en bas à droite de la carte de Vert-Saint-Denis.

vivien · « **Réponse #23 le:** 10 mars 2025 à 07:52:12 »

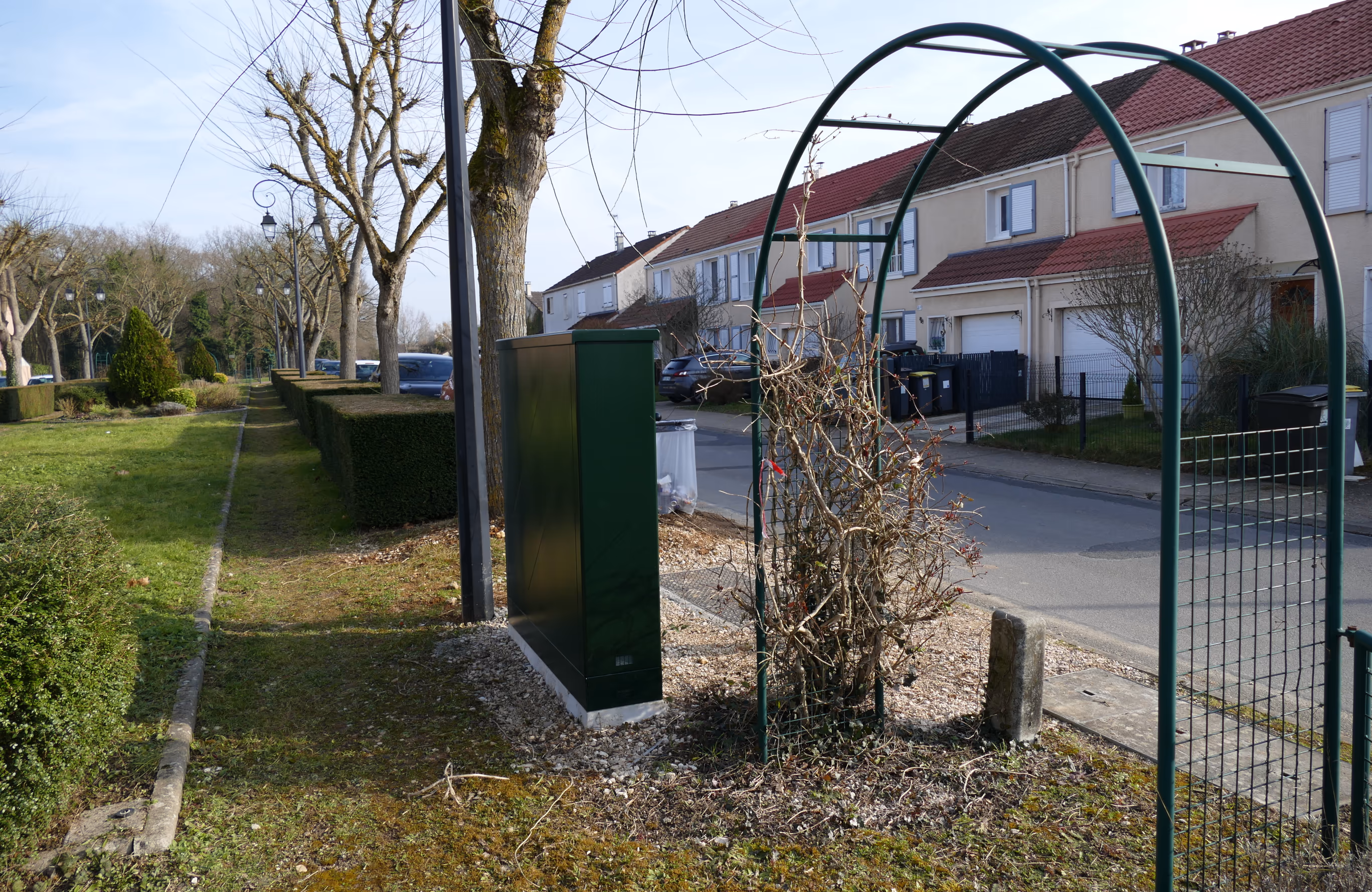

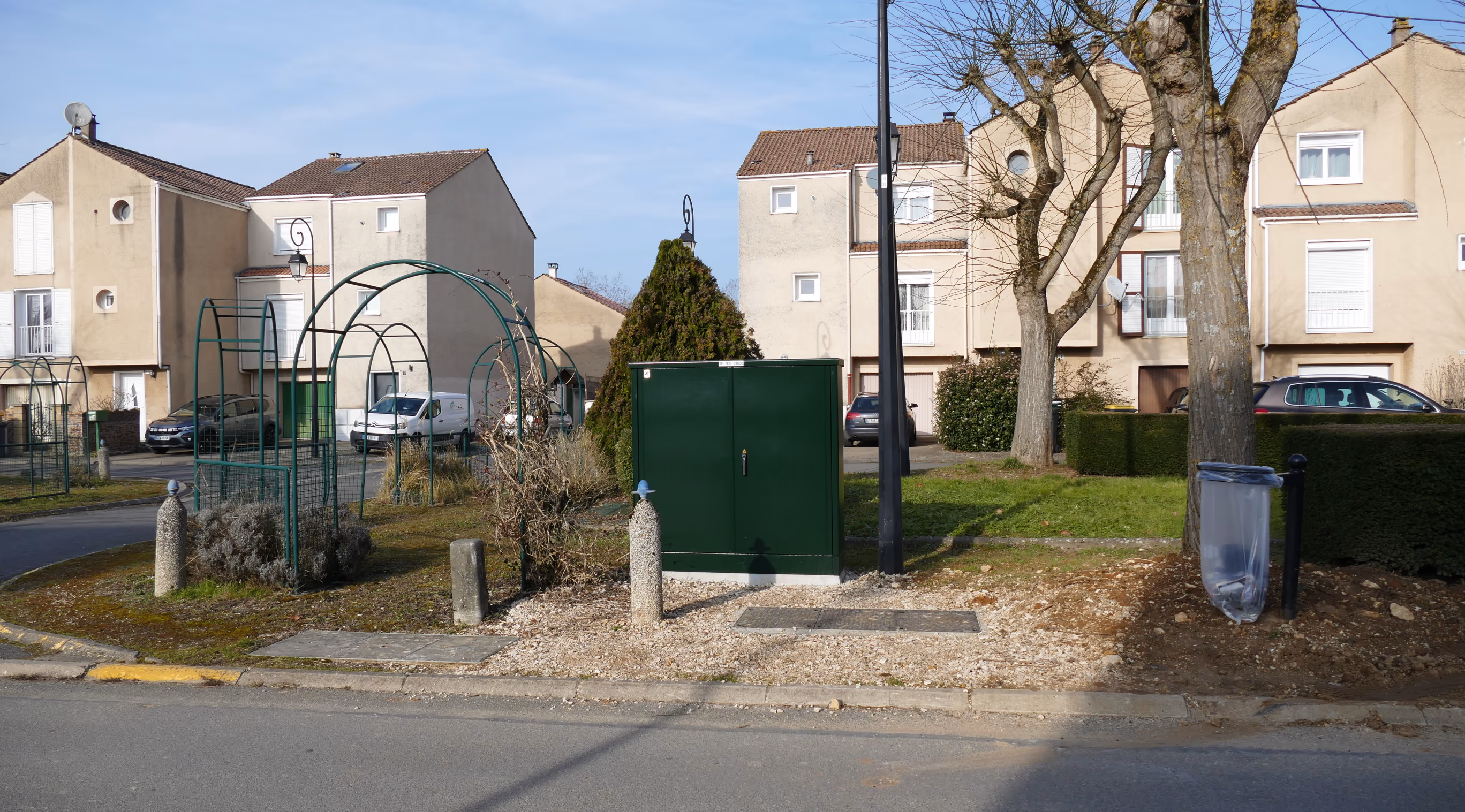

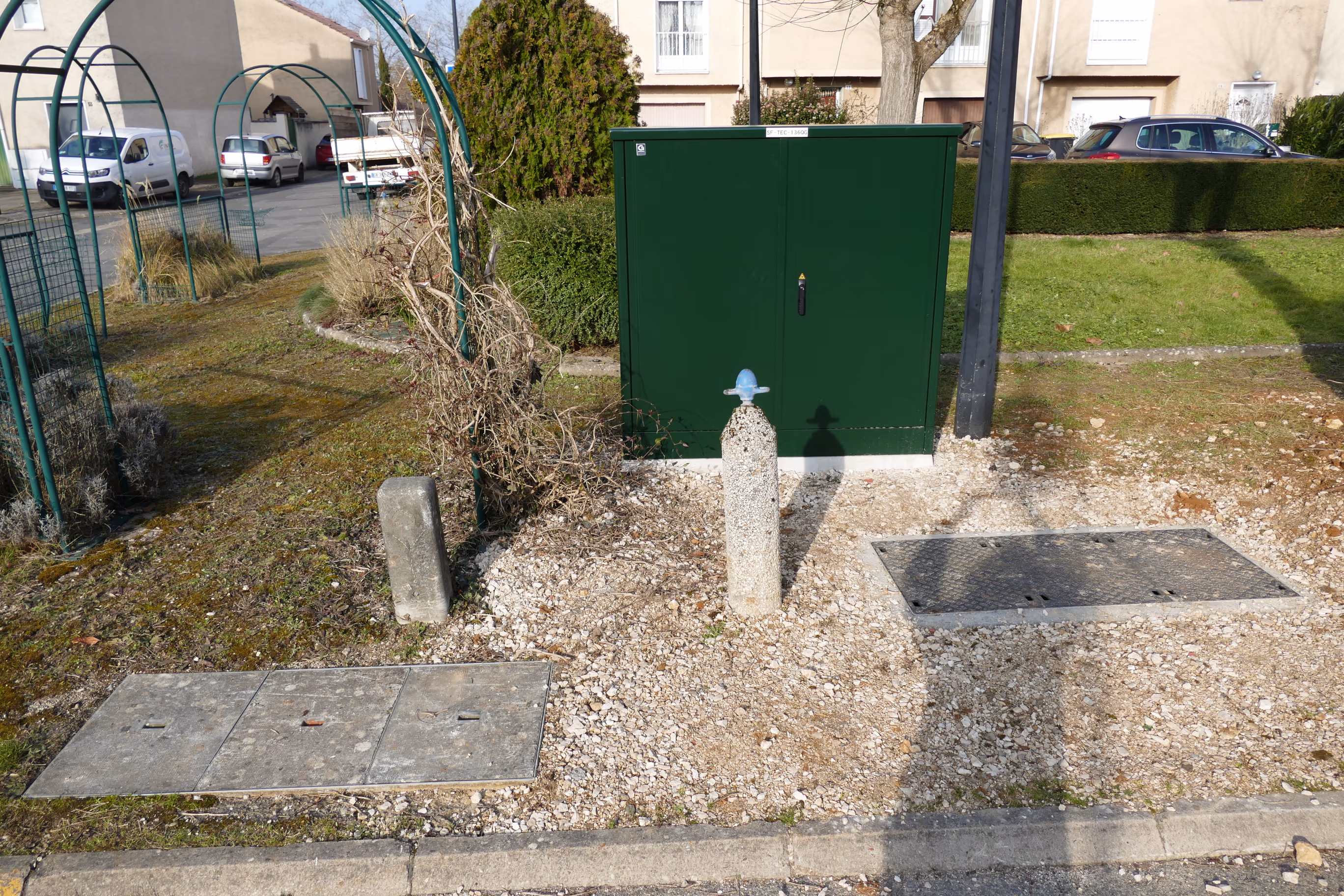

PM SF-TEC-136QG situé 14 mail des tournelles, à Vert-Saint-Denis (Les clients sont aujourd'hui connectés au PM historique N°3)

Cette armoire (Couleur RAL 6009 Vert Sapin) est bien protégée des voitures qui pourraient malencontreusement lui rentrer dedans.

Il y a même une poubelle pour que les techniciens puissent y laisser les sachets enveloppant les jarretières !

L'emplacement n'est pas le plus discret, mais il n'y a pas de bitume à refaire et les fourreaux Orange sont juste à côté.

Les fourreaux Orange sont juste à coté.

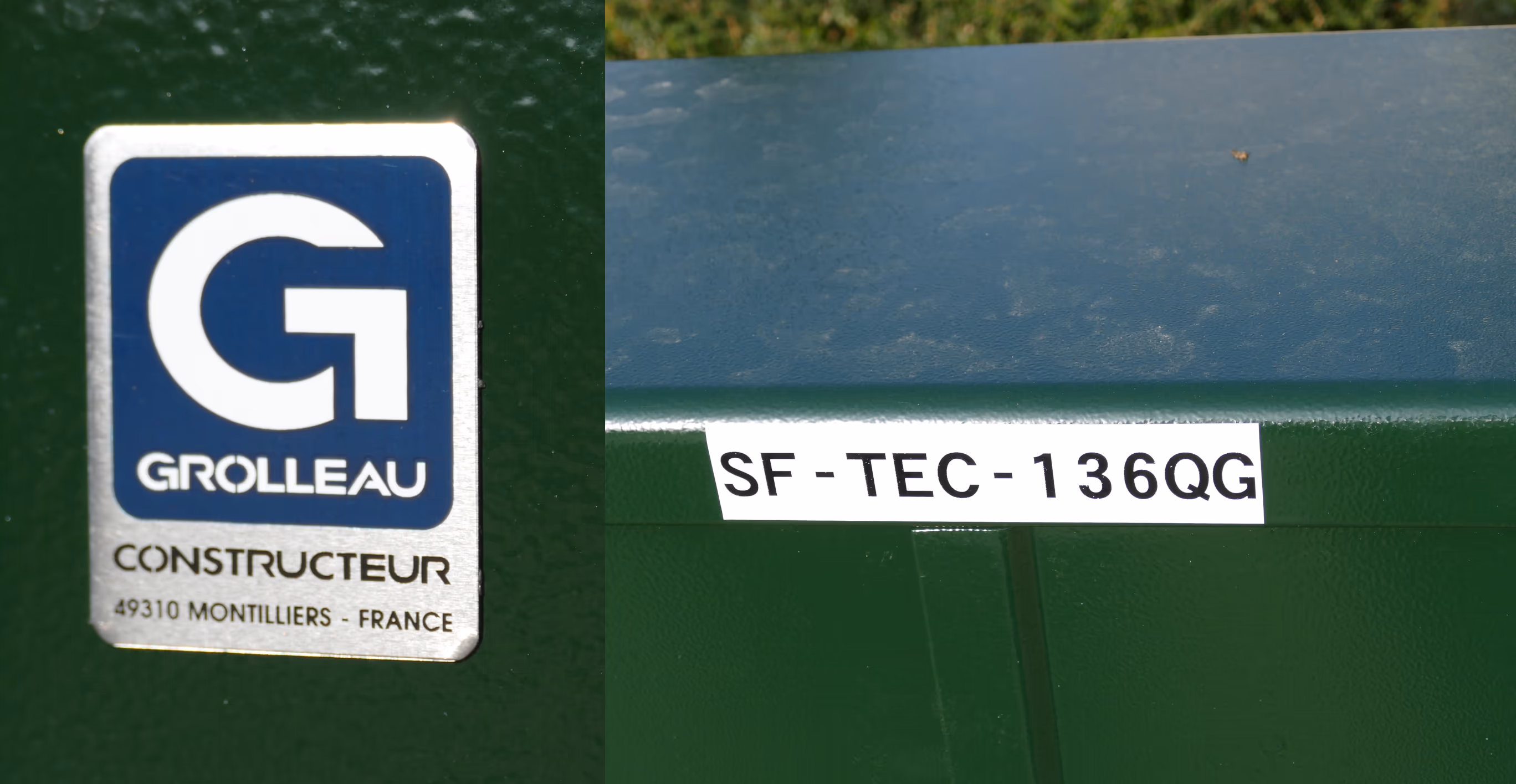

C'est une armoire Grolleau de 28 U de hauteur.
