Auteur Sujet: Photo de l'intérieur d'un écran du RER RATP (Lu 5749 fois)

vivien · « **Réponse #24 le:** **Hier** à 13:50:56 »

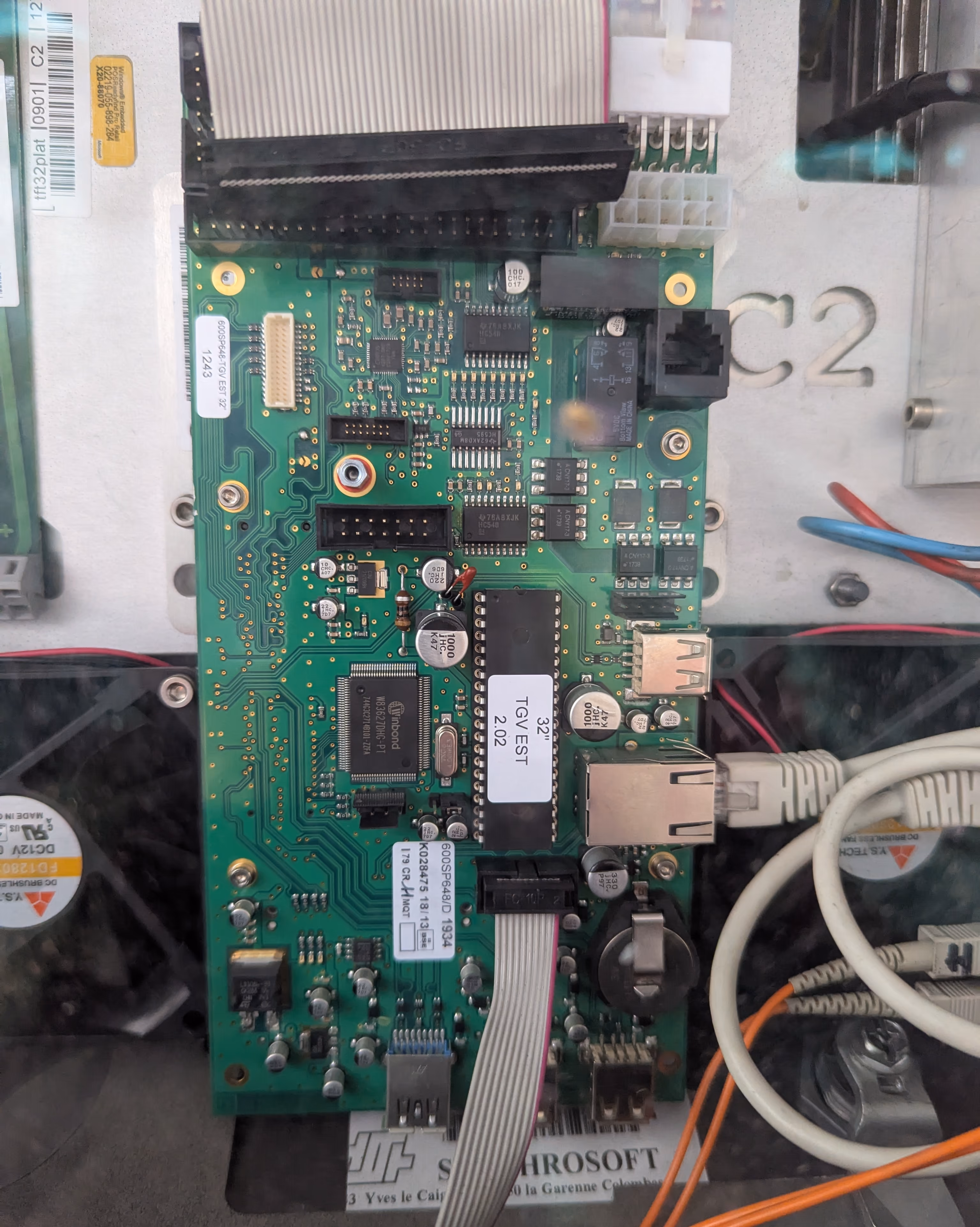

Sinon, je pensais au début que la carte en photo était une carte fille annexe, mais je me demande si cela ne serait pas la carte mère.

Elle a une batterie pour la sauvegarde de l'heure et de nombreux connecteurs.

Je me demande où est le CPU et la RAM... au dos ? (ce n'est pas une base Intel, en tout cas si c'est bien une carte mère)

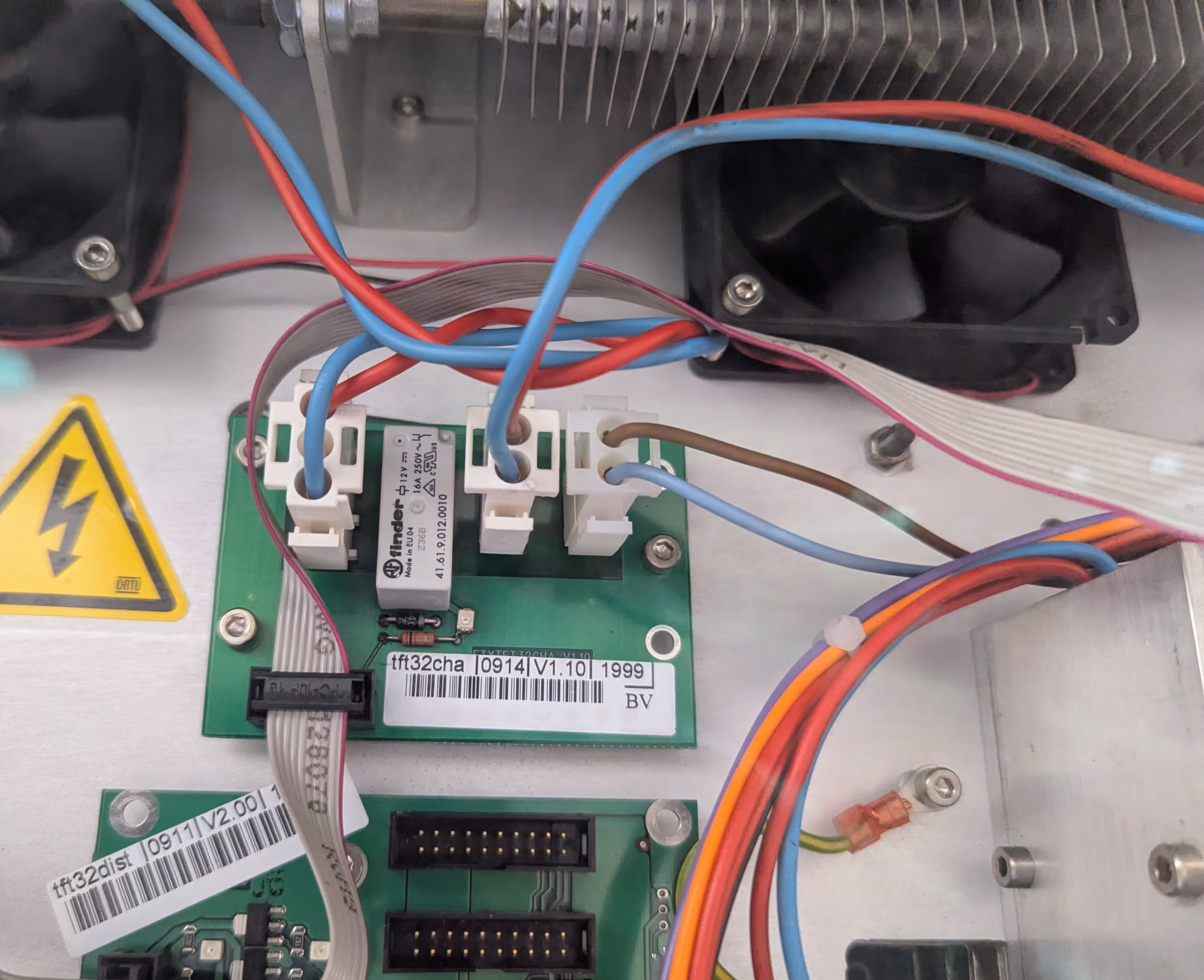

Ce que je suppose être l'arrivée 230v et le relai pour déclencher le chauffage :

vivien · « **Réponse #25 le:** **Hier** à 13:57:03 »

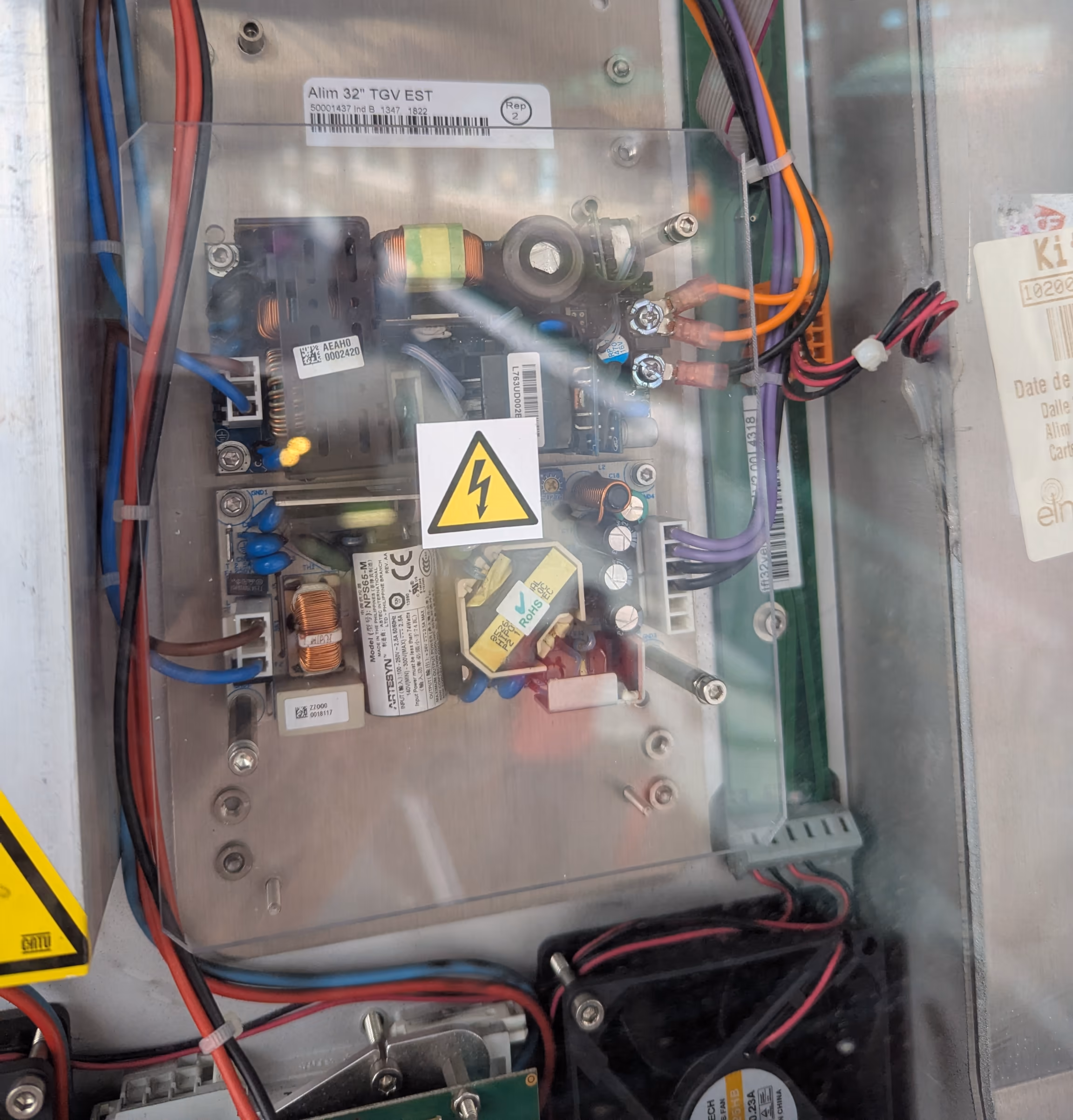

Une des alimentations de la carte.

Je me demande à quoi servent les petits-fils rouge et noir qui parte à droite.

On peut imaginer que ce sont des ventilateurs, mais à quoi servent des ventilateurs à l'extérieur du boitier ?

Vue global sur cette partie métallique à droite et à gauche de l'écran :

Voici la vue extérieure de cette partie où partent les fils rouge et noir :

dino · « **Réponse #26 le:** **Hier** à 14:12:27 »

Citation de: vivien le Hier à 13:57:03

Une des alimentations de la carte.

Je me demande à quoi servent les petits-fils rouge et noir qui parte à droite.

On peut imaginer que ce sont des ventilateurs, mais à quoi servent des ventilateurs à l'extérieur du boitier ?

Poser la question au fabricant, éventuellement?

Sylv_01 · « **Réponse #27 le:** **Hier** à 15:16:02 »

Citation de: vivien le Hier à 13:46:40

À l'extérieur de l'écran, l'arrivée de la fibre (multimode, il me semble) est le câble vert et jaune :

C'est pas génial, la couleur vert/jaune est exclusivement réservée aux liaisons vers la terre...

hwti · « **Réponse #28 le:** **Hier** à 19:42:09 »

Le W83627 est un contrôleur "super i/o", qui semble avoir été utilisé sur des cartes mères il y a 20 ans.
C'est étrange de le trouver là.

renaud07 · « **Réponse #29 le:** **Hier** à 20:41:03 »

Citation de: vivien le Hier à 13:50:56

Je me demande où est le CPU et la RAM... au dos ? (ce n'est pas une base Intel, en tout cas si c'est bien une carte mère)[/size]

Ça semble pourtant bien basé sur du intel (même si c'est un design très particulier), vu l'étiquette de licence juste à côté avec windows 7 Posready.

vivien · « **Réponse #30 le:** **Hier** à 20:49:26 »

Bien vu.

Je pense qu'il manque une carte, même si c'était de l'Intel Atom au dos, je ne vois pas de chemins denses qu'il devrait y avoir pour un CPU / RAM, même si le CPU est au dos. Je pense que la carte mère est manquante et que la carte visible est juste une carte fille qui gère les entrées / sorties du PC.

La connexion entre les deux cartes pourrait se faire via la nappe déconnectée.

hwti · « **Réponse #31 le:** **Hier** à 20:59:46 »

Citation de: vivien le Hier à 20:49:26

La connexion entre les deux cartes pourrait se faire via la nappe déconnectée.

Si tu parles de la nappe 50 broches, elle branchée sur la petite carte au dessus (il y a une des photos où ont voit que ce sont deux cartes).

Il y a le connecteur blanc, qui semble avoir des paires différentielles (dont certaines vont peut-être sur les connecteurs USB, dont le USB 3.0 en bas).
