Auteur Sujet: Vieux coffrets de branchement Enedis (Lu 13661 fois)

vivien · « **Réponse #72 le:** 31 août 2025 à 20:30:22 »

Pour la photo ou tous les câbles sont en terre, c'est la première armoire ou arrive le câble du transformateur. Je ne pense pas qu'il y a de départ client.

Par contre l'architecture n'est pas uniquement en étoile, sur la première photo le gros câble qui n'est pas encore coupé, c'est un départ vers une armoire en série.

Si dans les déploiements modernes les départs clients ont des gaines, ce n'est pas le cas sur de vieux déploiements.

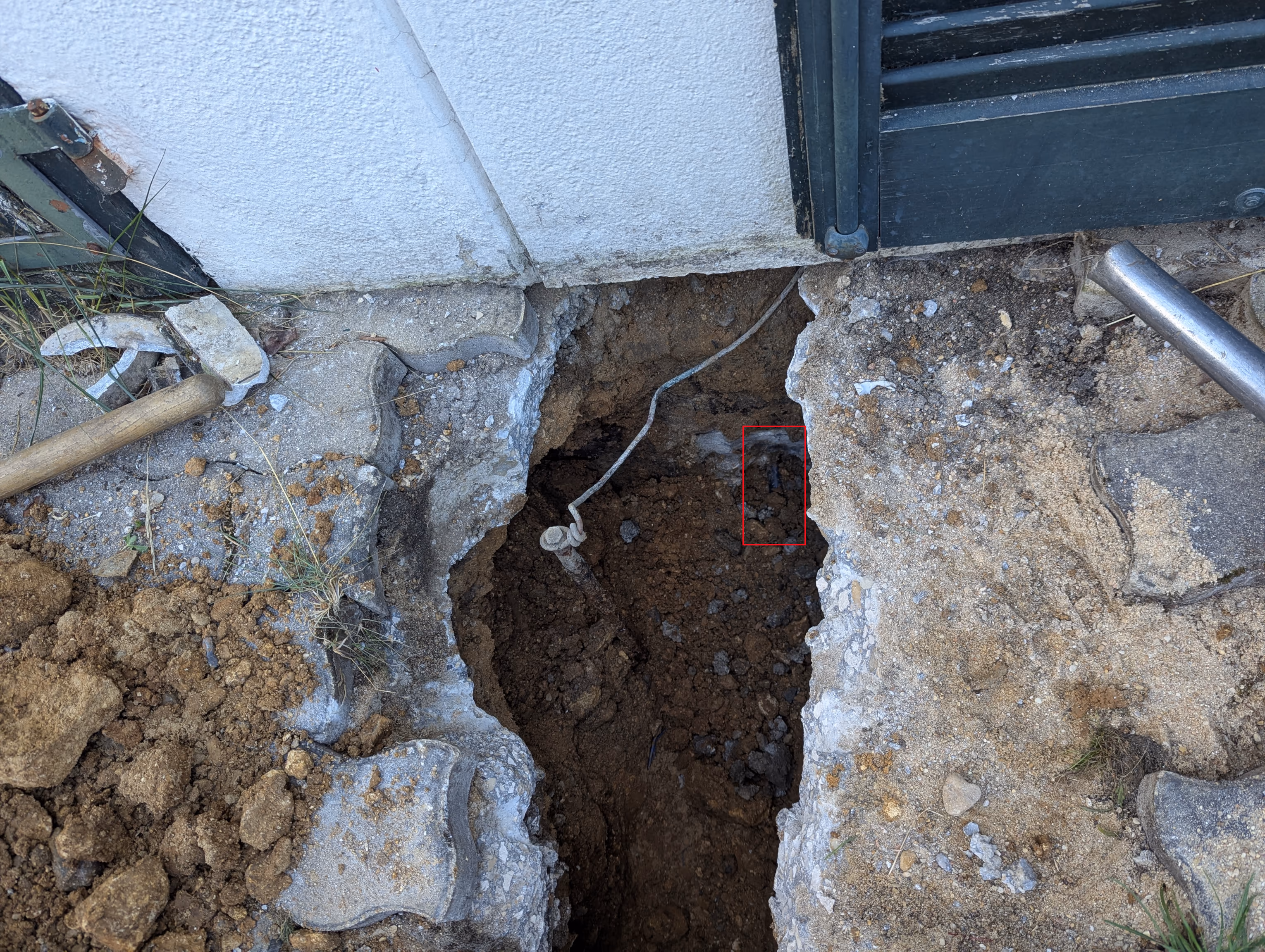

Exemple d'une maison construite en 1967 : J'ai encadré en rouge l'arrivée Enedis (il ne semble pas y avoir de grillage avertisseur non plus)

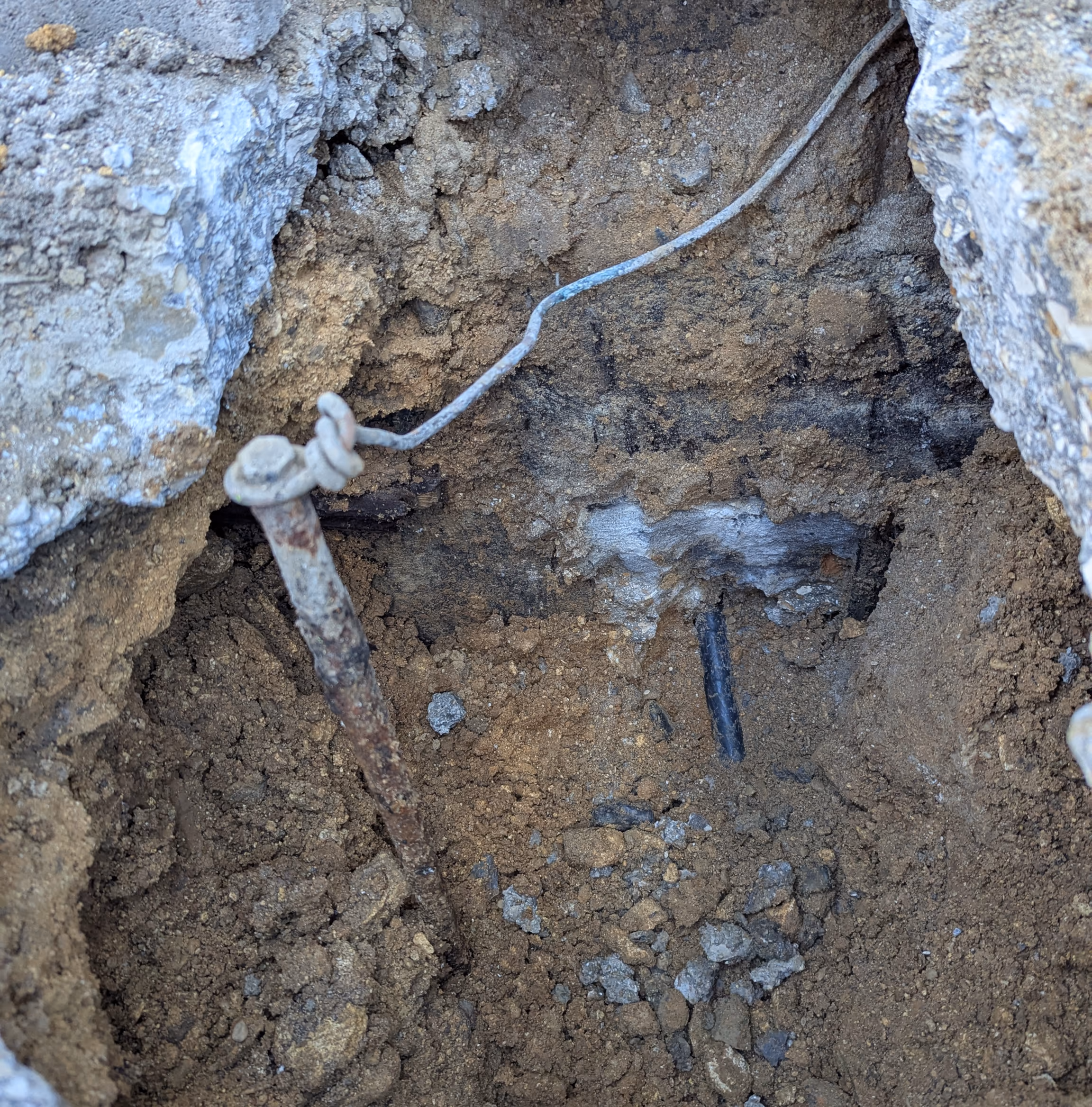

Zoom :

renaud07 · « **Réponse #73 le:** 31 août 2025 à 21:23:39 »

C'est bien possible qu'à l'époque ils ne prenaient pas beaucoup de précautions.

Et dans mon coin, des vieux raccordements, c'est surtout de l'aérien. Je n'ai jamais rencontré ce type de branchement "câble pleine terre" (sans compter que c'est du ressort d'Enendis le plus souvent, en étant qu’électricien on s'occupe rarement de cette partie sauf branchement type 2).

simon · « **Réponse #74 le:** 01 septembre 2025 à 10:44:00 »

ENEDIS utilise des gaines lorsqu'il faut passer sous quelque chose qu'on veut éviter de casser (route chargée, chemin privatif ou propriété privée, etc.). Lorsque c'est sous un trottoir ou un terrain municipal, c'est (était?) bien souvent à même la terre car lorsque le câble passe dans une gaine, ils appliquent un coefficient de 0.8 sur le courant max supporté pour des questions d'échauffement et de conductivité thermique.
Vu que les câbles réseau ne sont pas souvent changés et qu'ils font passer un courant assez élevé, cela vaut le coup économiquement de ne pas les surdimensionner en les passant dans des gaines.

Par contre, pour les clients particuliers qu'on raccorde bien souvent en mono, remplacer un câble de branchement par un tri se fait beaucoup plus souvent (pour que le client puisse monter en puissance, par exemple pour avoir une borne de recharge VE, une grosse pompe à chaleur ou une grosse install PV). Le courant est beaucoup plus faible dans les câbles de branchement et l'impact du coeff 0.8 ne nécessite souvent pas de passer sur une section de câble supérieure.

renaud07 · « **Réponse #75 le:** 01 septembre 2025 à 17:43:17 »

Merci pour les précisons.

Je me doutais que l'échauffement devait influer dans la décision de mettre une gaine ou non. Et vu le prix des matériaux, une section de moins c'est toujours ça de pris.

Leon · « **Réponse #76 le:** 01 septembre 2025 à 20:16:19 »

Citation de: renaud07 le 31 août 2025 à 17:05:54

La tresse qui à l'air assez artisanale, c'est pour la mise à la terre du neutre.

Je suis étonné par la section vraiment faible de ce câble de terre. On est certain que c'est la terre principale pour un transformateur de quartier? J'imagine plusieurs centaines de kVA? En cas de grosse fuite de courant à proximité immédiate de cette terre, ça passe ou ça fond/brûle?
A moins que ça ne soit un tout petit transformateur de quelques dizaines de kVA?

On est sur que ça n'est pas une "boucle magnétique" qui serait là pour la détection à distance de réseau sous terrain ?

Leon.

Power · « **Réponse #77 le:** 01 septembre 2025 à 22:25:37 »

Ce n'est effectivement pas une prise de terre (évacuer les courants de défaut vers le sol : une sécurité active) mais une liaison équipotentielle (égaliser les potentiels entre masses métalliques : une sécurité passive pour éviter les tensions de contact))

Citation de: Leon le 01 septembre 2025 à 20:16:19

Je suis étonné par la section vraiment faible de ce câble de terre. On est certain que c'est la terre principale pour un transformateur de quartier? J'imagine plusieurs centaines de kVA? En cas de grosse fuite de courant à proximité immédiate de cette terre, ça passe ou ça fond/brûle?
A moins que ça ne soit un tout petit transformateur de quelques dizaines de kVA?

On est sur que ça n'est pas une "boucle magnétique" qui serait là pour la détection à distance de réseau sous terrain ?

Leon.

vivien · « **Réponse #78 le:** 01 septembre 2025 à 22:37:30 »

C'est juste la mise à la terre de l'armoire.

Je n'ai vu que du plastique, mais j'imagine qu'il doit y avoir un élément métallique pour que l'armoire soit mise à la terre.

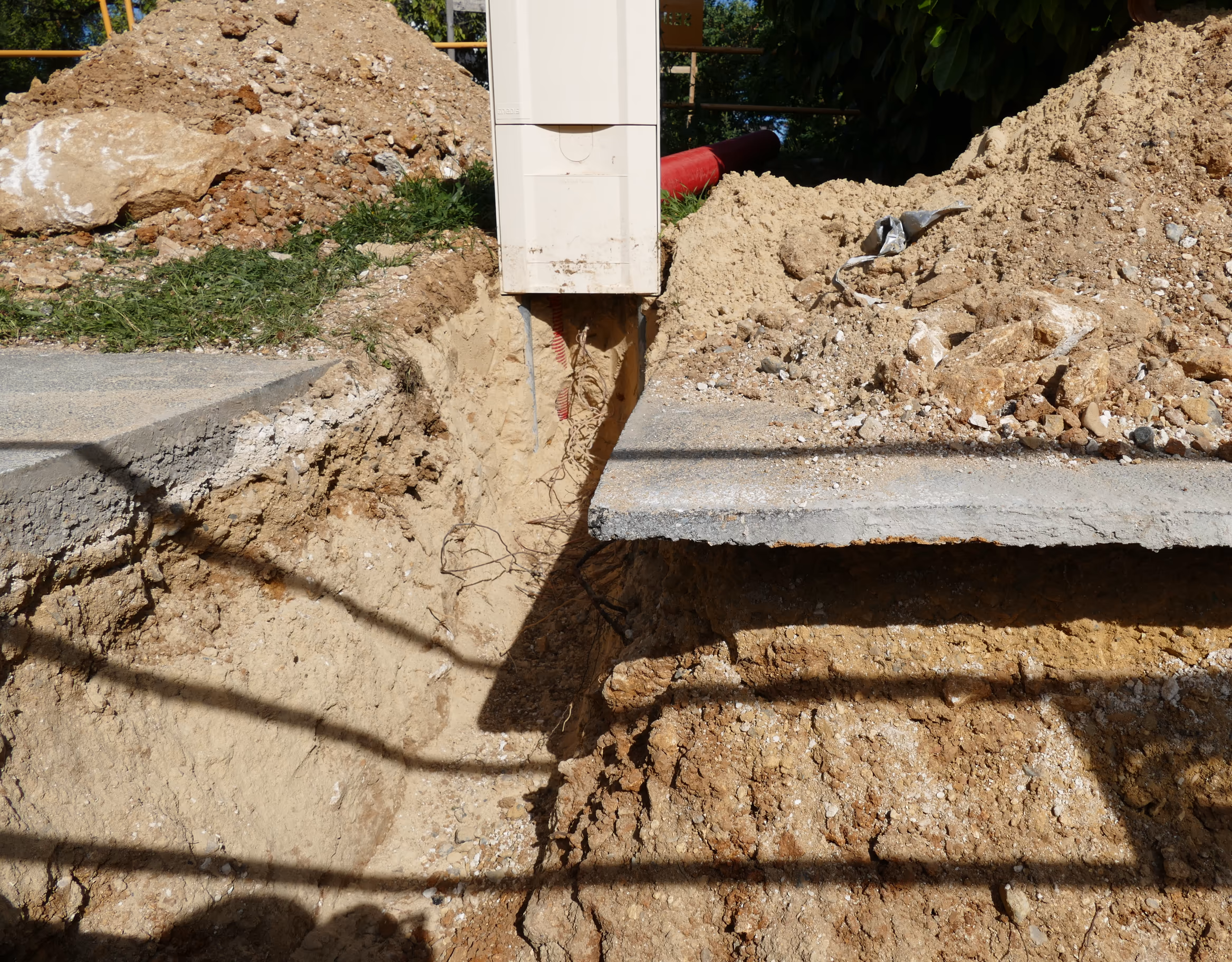

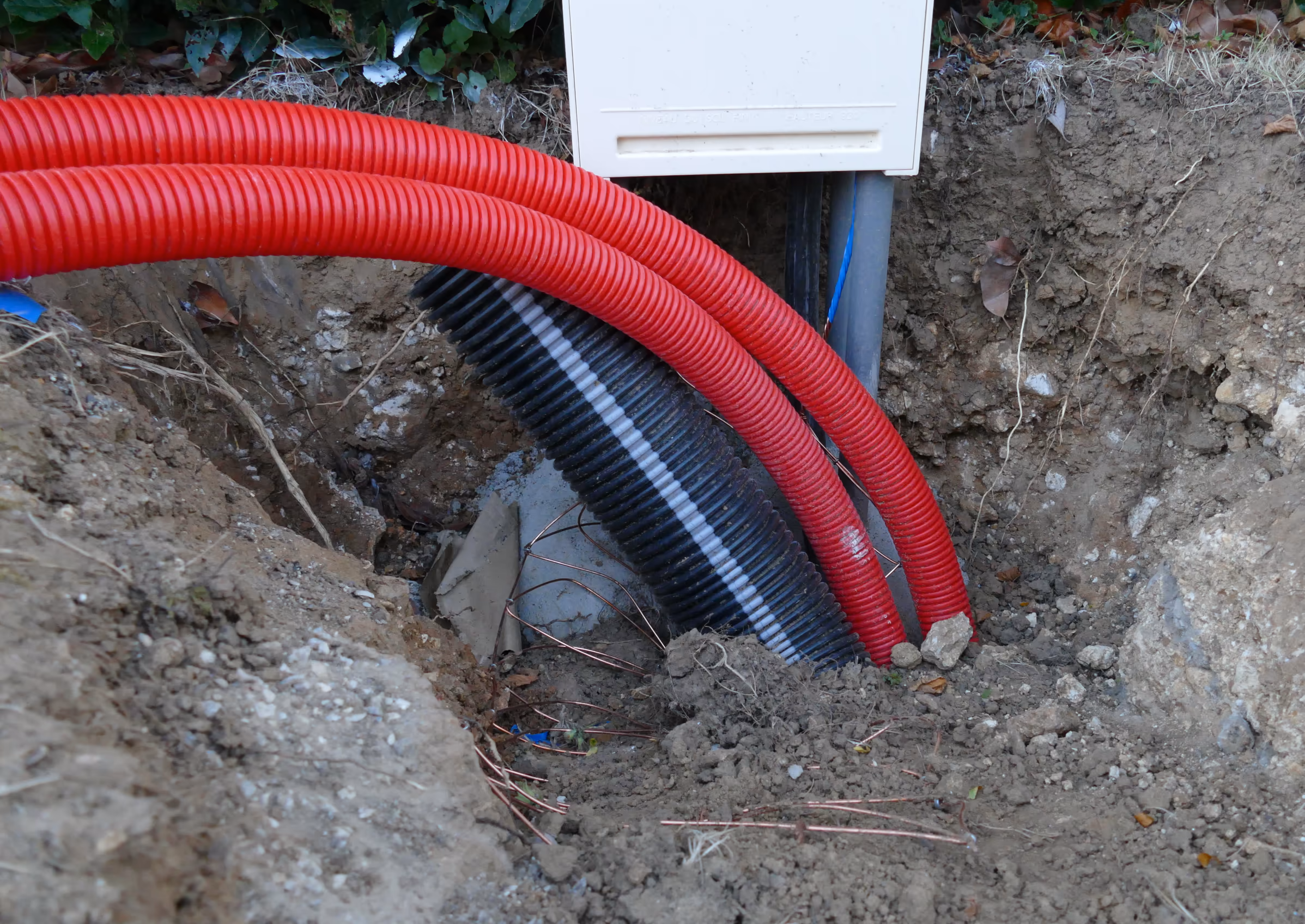

Voici d'autres armoires de plus petite taille, on retrouve toujours une mise à la terre :

vivien · « **Réponse #79 le:** 01 septembre 2025 à 22:43:59 »

En fibre optique, voici les règles de mise à la terre des armoires de rue :

La mise à la terre de l’enveloppe métallique des armoires et pièces métalliques interne n’est pas nécessaire, exception faite pour les armoires de rue :
- évoluant vers des armoires actives ;
- installées au voisinage d’équipements électriques (contact des ouvrants) ;
- installées sur une même dalle béton ou enceinte équipée d’un raccordement électrique.

Source : Arcep

La règle sur la mise à la terre est toute récente (rajouté par le comité d’experts fibre optique du 25 juillet 2025) donc on peut imaginer que ce n'est pas le cas sur le parc.

Power · « **Réponse #80 le:** 01 septembre 2025 à 22:50:45 »

L'armoire est effectivement en plastique, mais elle repose sur 4 pieds métalliques.
Une liaison équipotentielle vise à égaliser les potentiels entre masses métalliques, nous avons bien 4 fils métalliques torsadés.

vivien · « **Réponse #81 le:** 01 septembre 2025 à 22:55:13 »

Les 4 pieds de l'armoire semblent également en plastique gris (cf photos précédentes).

Leon · « **Réponse #82 le:** 02 septembre 2025 à 06:05:26 »

Bref, on ne sait toujours pas à quoi sert cette nappe de cuivre nue enterrée.

Leon.

simon · « **Réponse #83 le:** 02 septembre 2025 à 11:55:38 »

Elle met le neutre à la terre.

C'est bien évidemment fait au niveau du transfo avec une grosse pieuvre de masse, mais les RMBT mettent également le neutre à la terre pour diverses raisons (diminuer la tension entre neutre et terre au niveau des points de livraison, réduire les soucis de CEM et protéger les install clientes d'une rupture de neutre sur le câble venant du transfo, entre autres).
Cette tresse me semble en effet très artisanale, elles sont normalement plus grosses mais certainement pas faites pour tenir un fort courant de façon continue. En régime normal, il n'y a quasiment pas de courant qui passe dedans : le conducteur de neutre a une impédance bien plus faible que la terre située entre cette pieuvre et celle du transfo, et le conducteur de neutre ne transporte que le courant résultant du déséquilibre du départ.

Sinon, en effet, dans des RMBT/points de branchement modernes, tout est en plastique à part les jeu de barres connectés aux phases/neutre. Les piquets sont aussi en plastique et cassent d'ailleurs plus facilement que leur équivalent métal.
Il me semble que c'est avant tout pour des raisons de coûts mais aussi pour protéger les personnes au voisinage (il n'y a pas de différentiel en sortie de transfo), les techs qui interviennent sous tension et être plus résilient à la foudre (on s'évite les courants induits dans la structure de l'armoire... ceux induits dans les conducteurs sont déjà assez problématiques).
