Auteur Sujet: Vieux coffrets de branchement Enedis  (Lu 980 fois)

0 Membres et 1 Invité sur ce sujet

vivien

  • Administrateur
  • *
  • Messages: 49 675
    • Bluesky LaFibre.info
Vieux coffrets de branchement Enedis
« le: 11 mai 2025 à 21:43:29 »
[Hors sujet extrait de Autoconsommation photovoltaïque: Les mises en garde de Que Choisir]

Chacun peut regarder sur sa facture pour voir combien il consomme de kWh par jour.

Pour ceux qui ont Linky, c'est très simple (je suis dans une zone où le réseau électrique est vieux, les prestataires chargés d'installer Linky n'ont pas trouvé de solution pour couper l'arrivée, je suis donc en échec de Linky en attendant le renouvellement complet du réseau de distribution qui est lancé, car les câbles ont un isolant qui ne tient plus avec les années)

pju91

  • Abonné Free fibre
  • *
  • Messages: 1 032
  • 91
Vieux coffrets de branchement Enedis
« Réponse #1 le: 12 mai 2025 à 10:57:50 »
Je ne suis pas du tout du métier, mais j'avais quand même été très surpris quand l'intervenant qui est venu installer le Linky chez moi l'a fait sans couper en amont, avec une pince bien isolante et un bout de gaine pour protéger le câble (déconnecté du compteur à remplacer) pendant son intervention ...
C'est sûr que l'intervention dure peu de temps en faisant comme ça mais je ne pense pas que ça soit décrit ainsi dans la documentation officielle ...

Steph

  • Abonné K-Net
  • *
  • Messages: 8 360
  • La Balme de Sillingy 74
    • Uptime K-net
Vieux coffrets de branchement Enedis
« Réponse #2 le: 12 mai 2025 à 11:02:50 »
Bizarre effectivement.
Chez moi, même si c'est vieux, il y a des fusibles sous les plombs de sureté, ce qui permet d'ouvrir l'arrivée.
Facile d'ouvrir le sectionneur pour être en sécurité et travailler vite hors tension.

simon

  • Abonné Orange Fibre
  • *
  • Messages: 1 507
Vieux coffrets de branchement Enedis
« Réponse #3 le: 12 mai 2025 à 11:26:33 »
Heh, pour avoir été au contact des équipes, ENEDIS a embauché beaucoup d'intérimaires pour arriver à ses objectifs de déploiement de Linky... les gars étaient généralement mieux formés que les installateurs de la fibre, mais pas tous.
Normalement, en effet, on retire le fusible couteau au niveau de l'arrivée réseau, qui doit se trouver en dehors du logement... on peut certes faire sans et faire un travail sous tension, mais c'est prendre beaucoup de risques pour une économie de temps discutable.

vivien

  • Administrateur
  • *
  • Messages: 49 675
    • Bluesky LaFibre.info
Vieux coffrets de branchement Enedis
« Réponse #4 le: 12 mai 2025 à 22:04:44 »
Pour la pose de Linky, les prestataires savent le faire sous tension, à la condition de ne changer que le compteur.

Dans mon cas, il fallait poser un différentiel 500ma et cela demande de couper le courant.

Aucun couteau ou fusible sous le compteur, le seul moyen de couper l'alimentation est au coffret de branchement Enedis.

Le technicien Linky n'a aucun plan du réseau Enedis et n'a donc pas en été en mesure de couper l'alimentation, la pose du Linky est donc en échec.

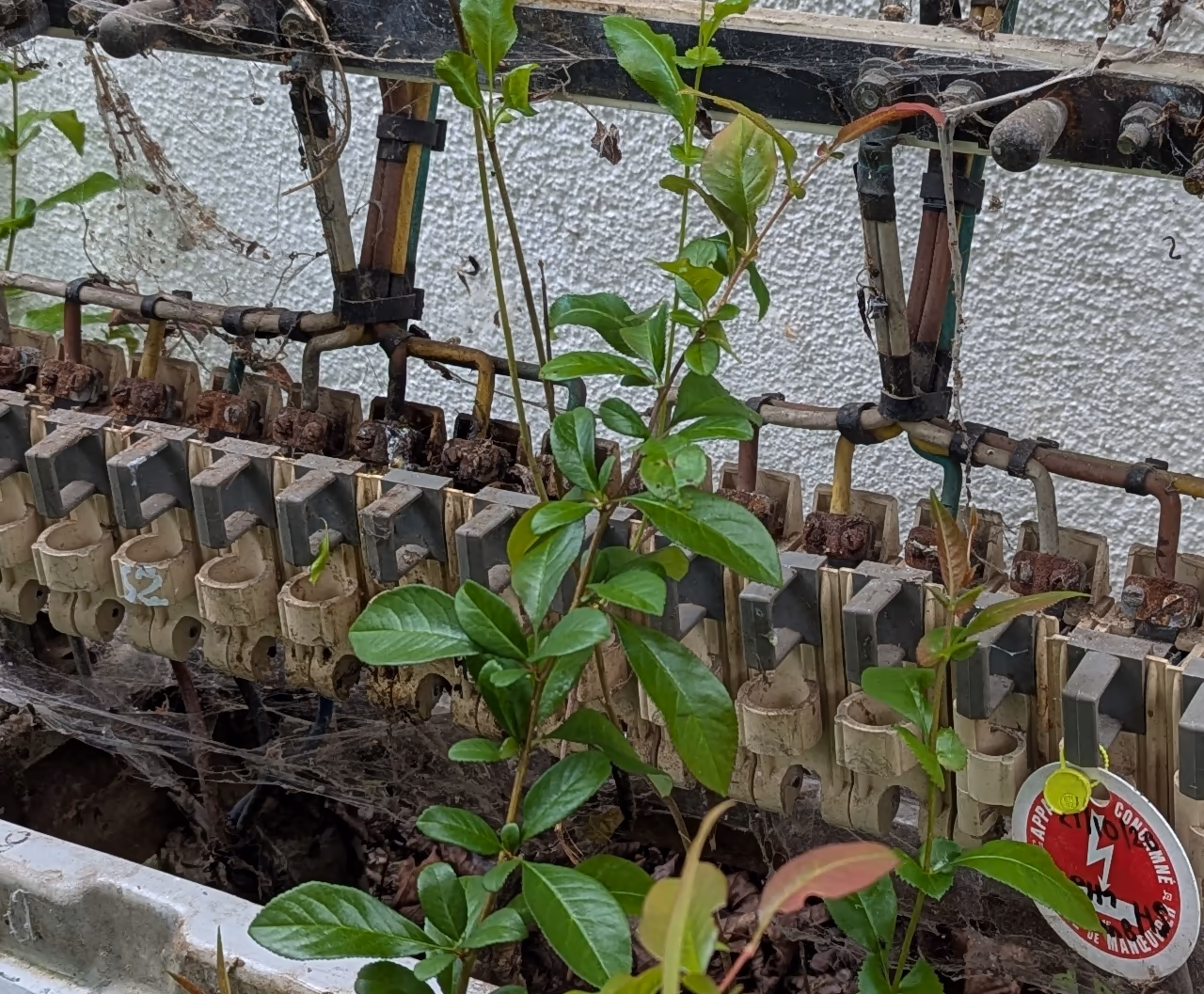

Pour comprendre, voici la photo du branchement Enedis ouvert, il date de 1967 : aucune protection, si on touche une barre, on s'électrocute !





Certains départs semblent avoir chauffé, un autre est HS :


vivien

  • Administrateur
  • *
  • Messages: 49 675
    • Bluesky LaFibre.info
Vieux coffrets de branchement Enedis
« Réponse #5 le: 12 mai 2025 à 22:08:41 »

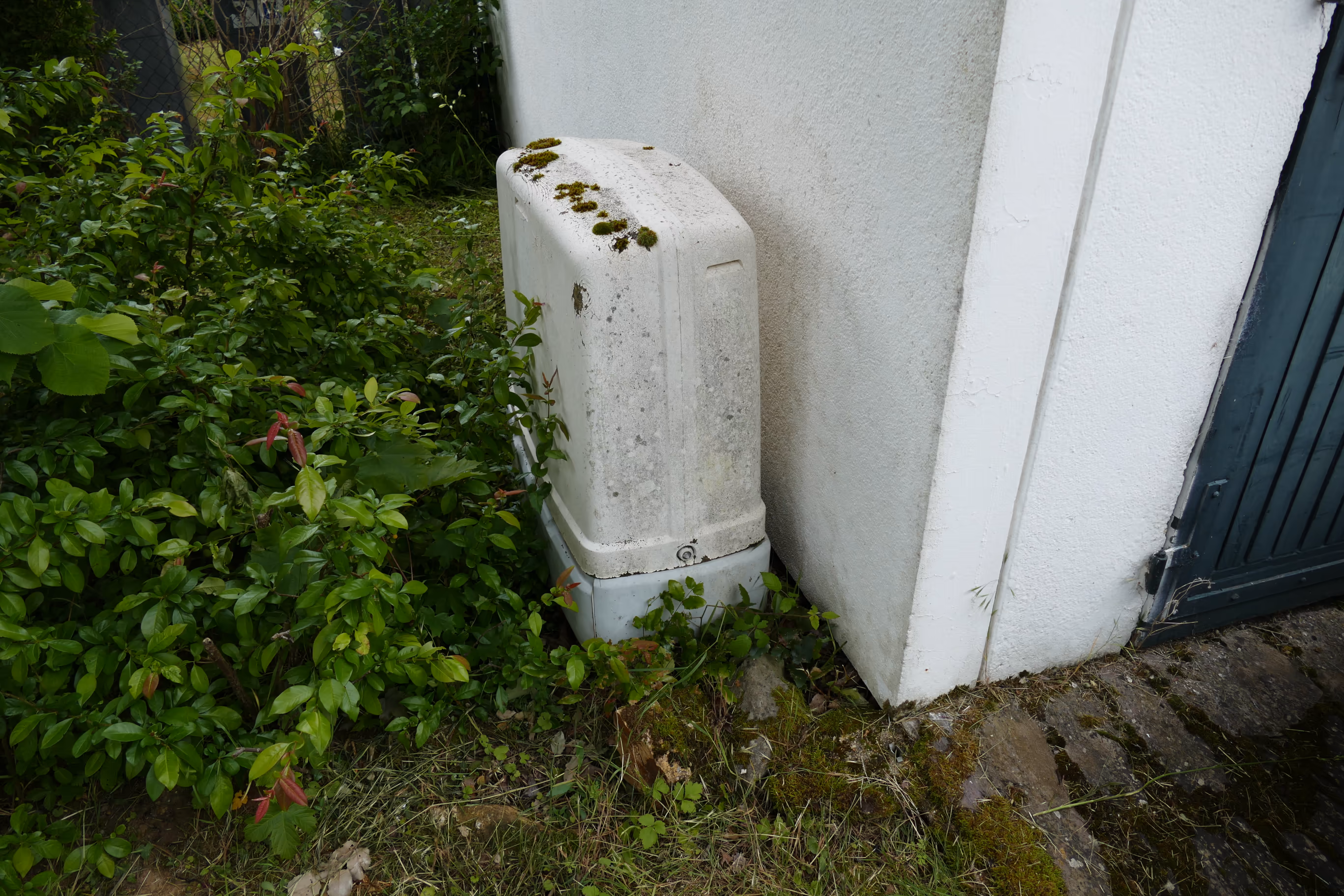

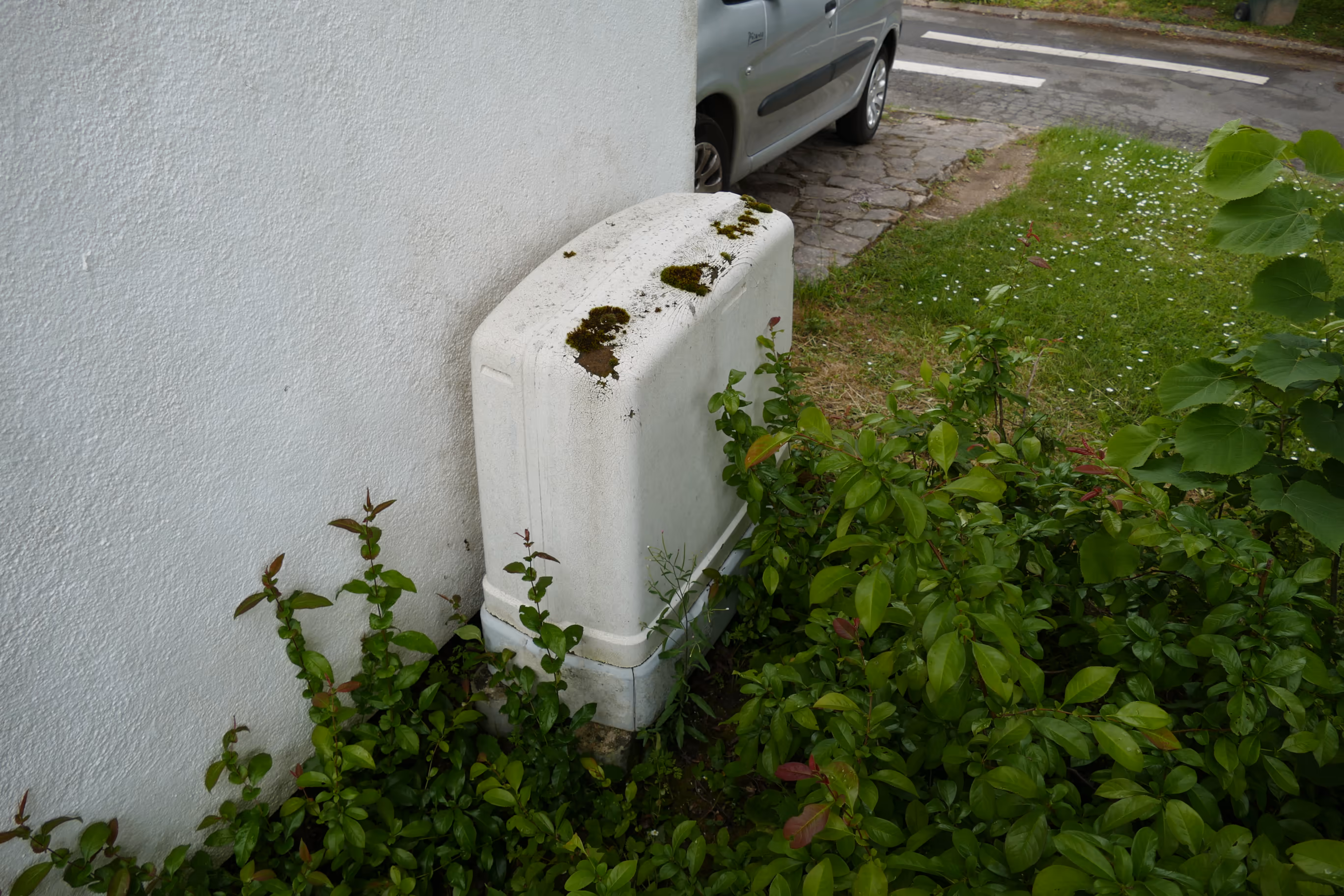

Voici le coffret de branchement fermé : Il est contre un ensemble de 3 maisons, mais il y a 4 départs, il dessert donc une maison d'un autre bloc.




vivien

  • Administrateur
  • *
  • Messages: 49 675
    • Bluesky LaFibre.info
Vieux coffrets de branchement Enedis
« Réponse #6 le: 12 mai 2025 à 22:10:15 »

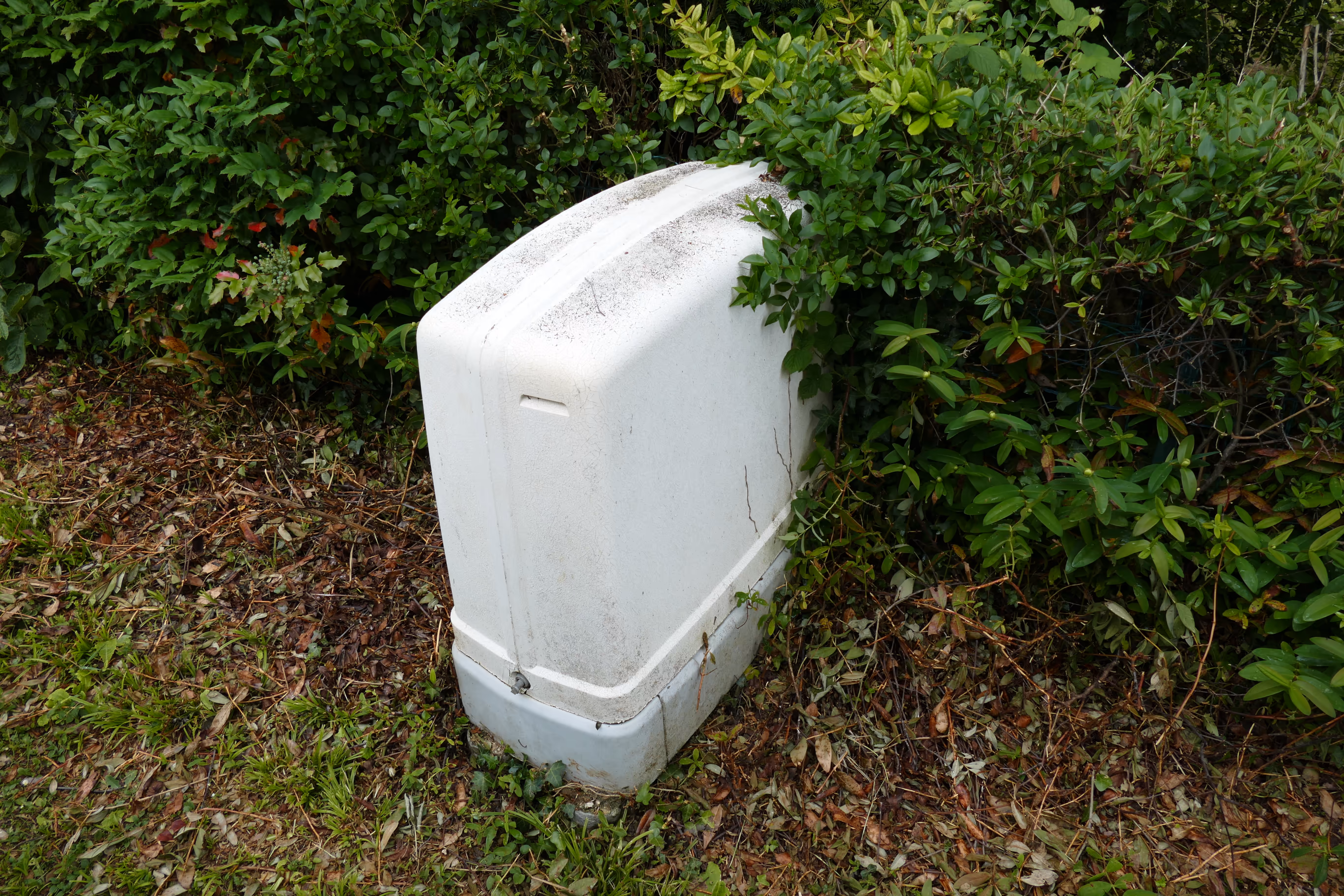

Autre coffret Enedis de la même génération (posé en 1967)  :

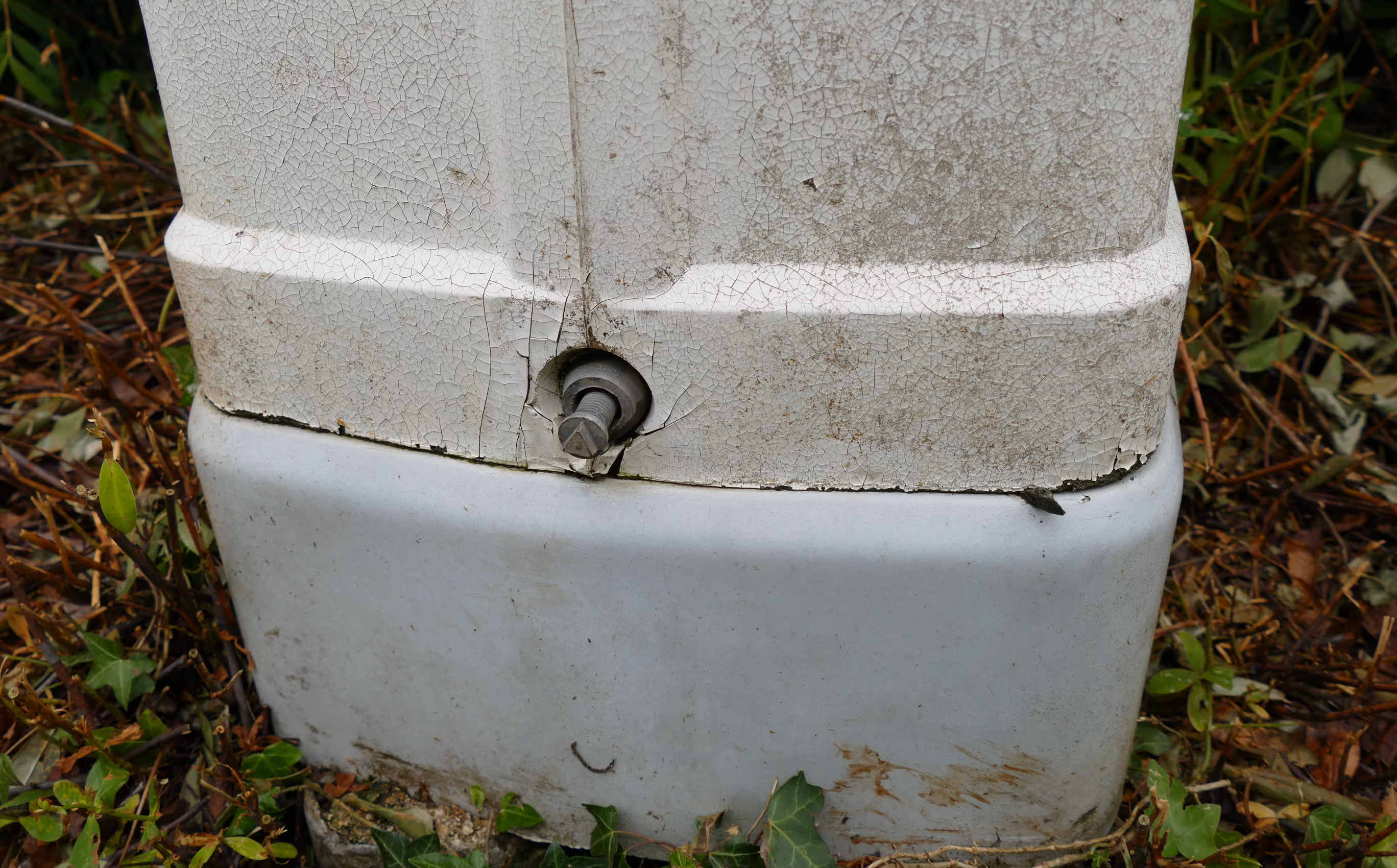

Ouverture par clé triangle :


vivien

  • Administrateur
  • *
  • Messages: 49 675
    • Bluesky LaFibre.info
Vieux coffrets de branchement Enedis
« Réponse #7 le: 12 mai 2025 à 22:14:11 »

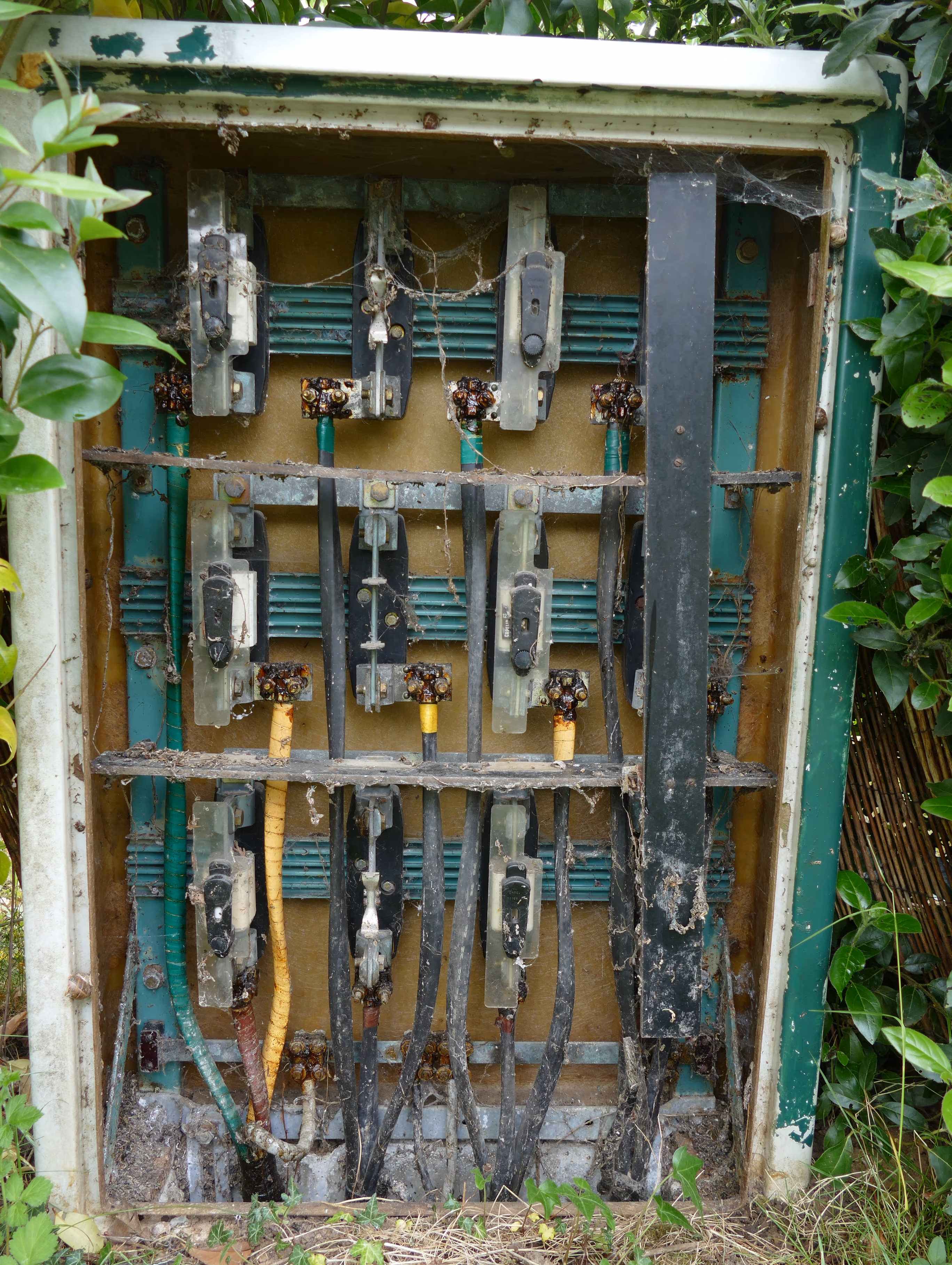

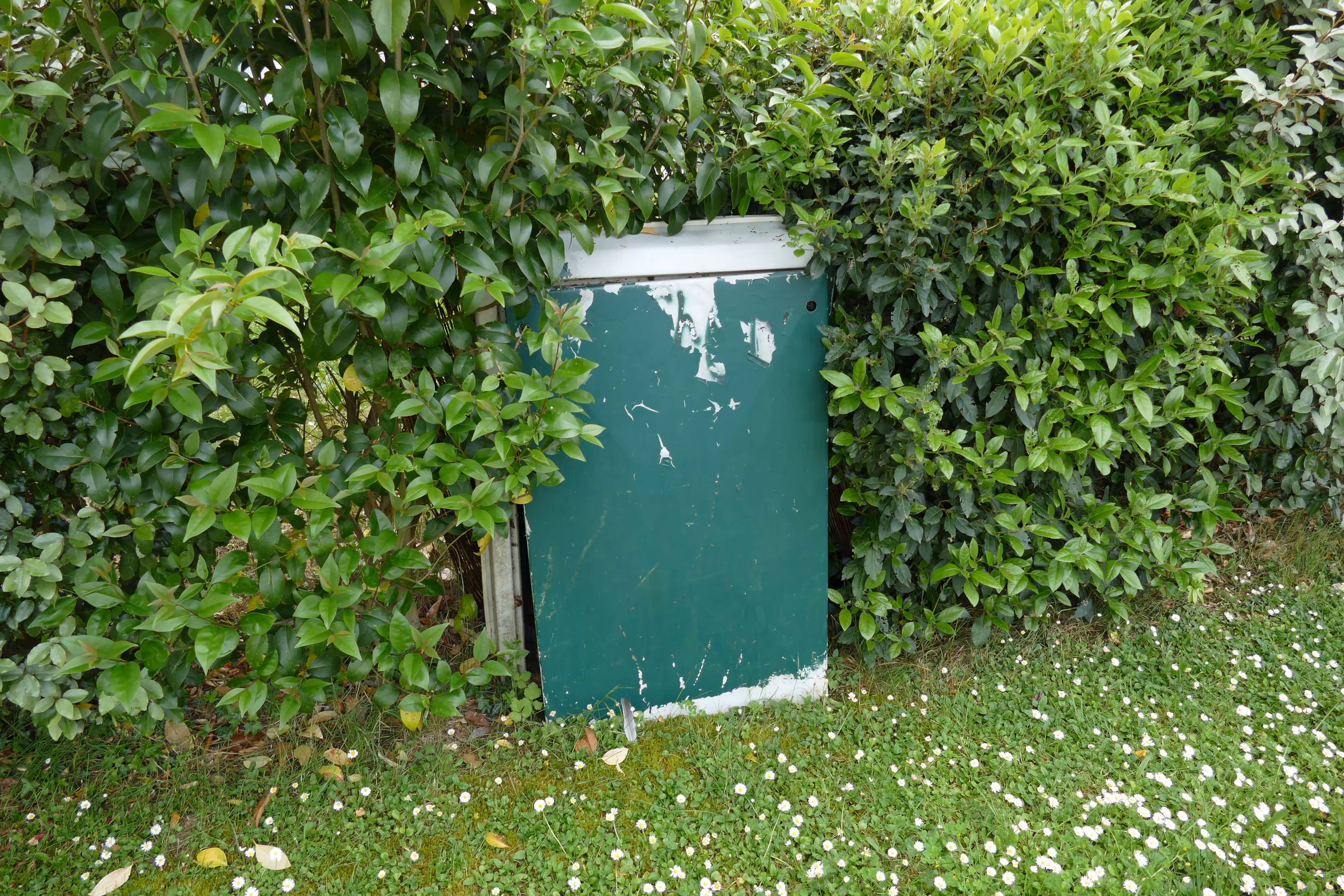

Les arrivées des coffrets de branchement Enedis vont dans une armoire pour être concentrés :

La porte ne ferme pas et j'ai toujours peur qu'un enfant curieux regarde à l'intérieur (j'ai déjà trouvé la porte qui était tombée)

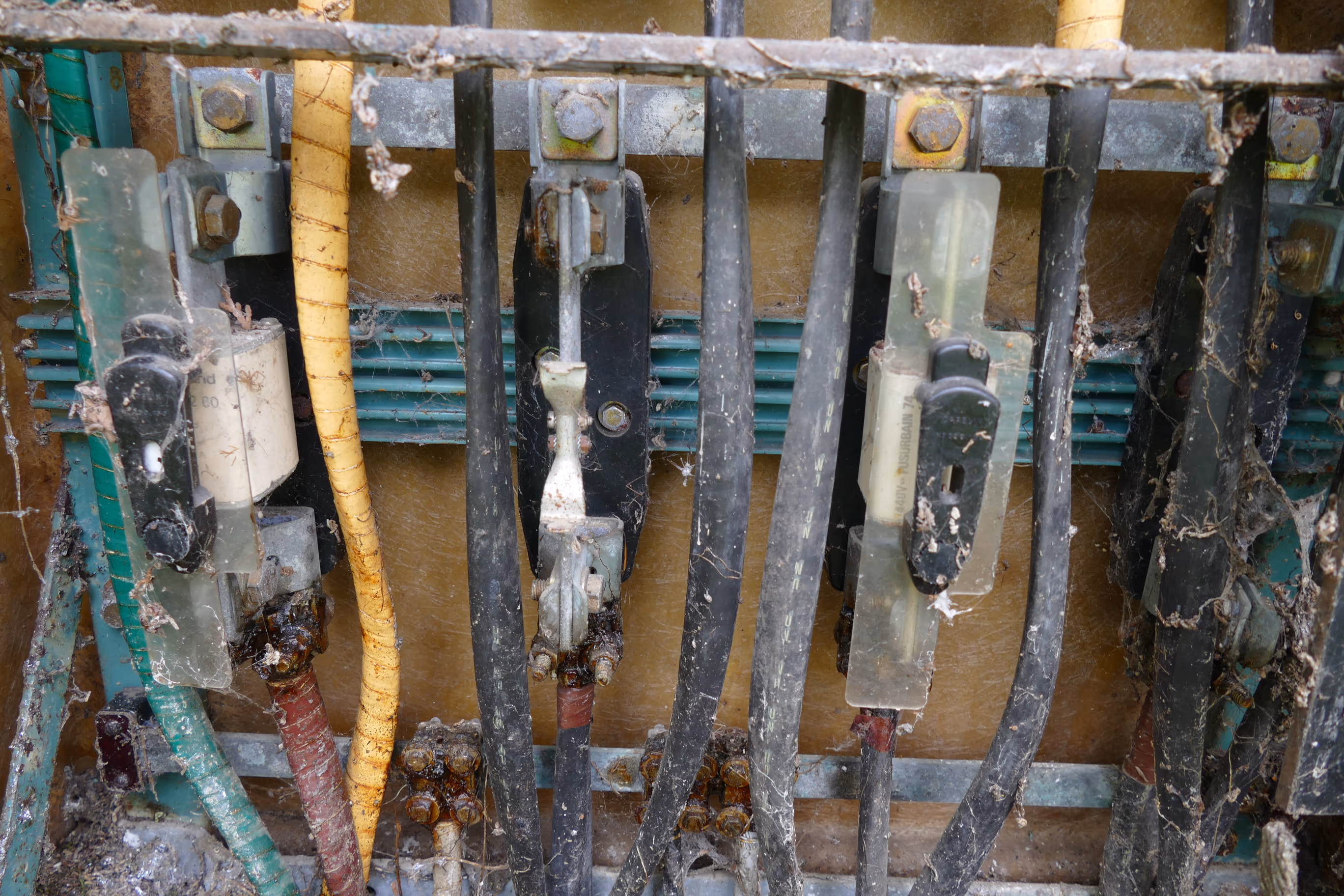

À l'intérieur, on trouve un câble avec la mention "direct" qui est probablement direct vers le transformateur et des départs vers 3 coffrets de branchement (celui de droite a été déconnecté).


vivien

  • Administrateur
  • *
  • Messages: 49 675
    • Bluesky LaFibre.info
Vieux coffrets de branchement Enedis
« Réponse #8 le: 12 mai 2025 à 22:20:25 »

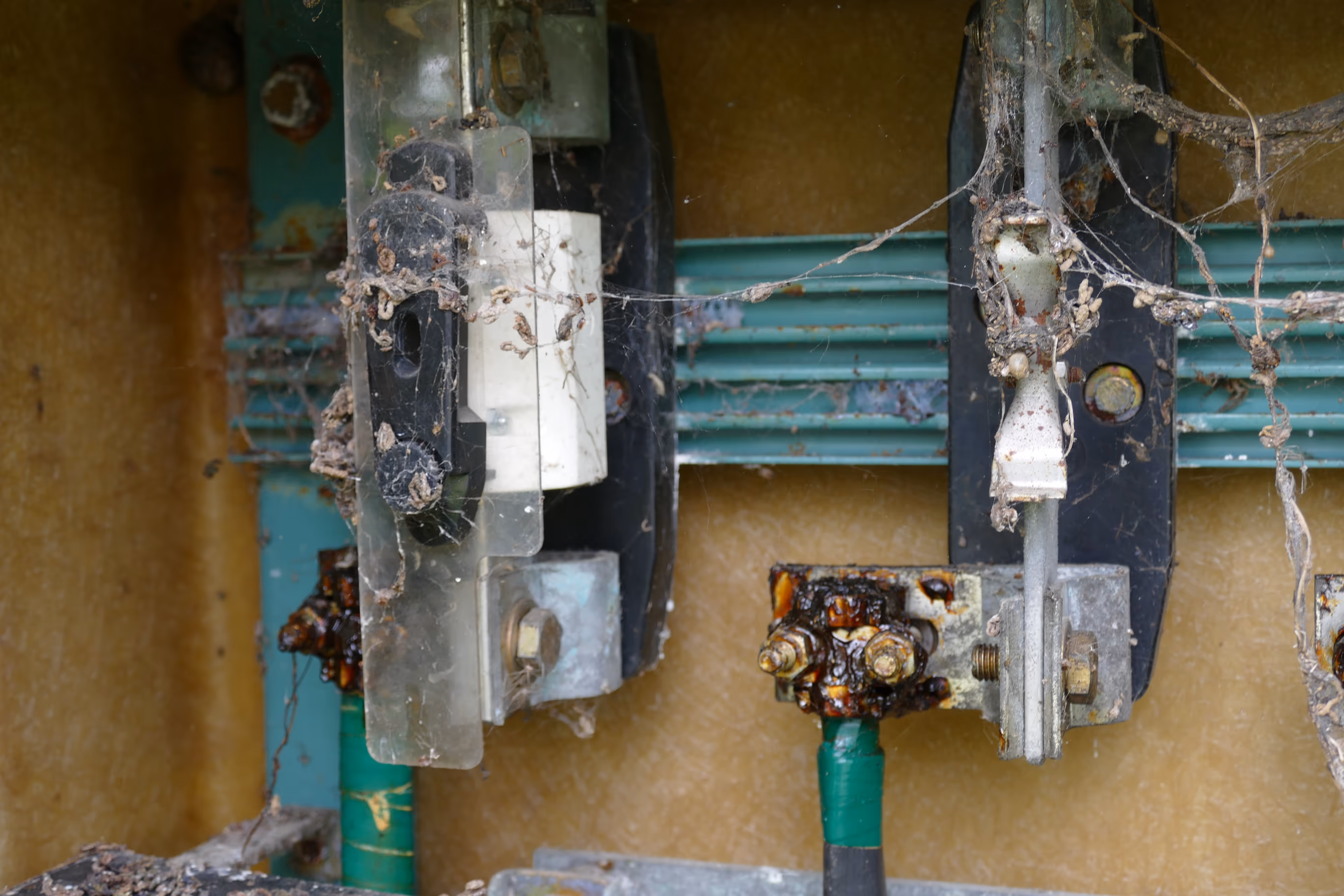

La première phase :

La ligne du haut, c'est une phase. Il y a des plombs de sécurité calibrés à 125 ampères, de quoi connecter deux maisons à 60 ampères chacune (12 kW) en monophasé ou 4 maisons en 6 kW. Je ne serais pas étonné qu'il ne soit pas possible d'aller au-delà de 6 kW sur cette installation, sur certains vieux points de branchement Enedis, on est limité à 6 kW (plombs de sécurité de 30 ampères).




Le "couteau" à droite, c'est l'arrivée depuis le transformateur. On remarque l'absence totale de protection.


vivien

  • Administrateur
  • *
  • Messages: 49 675
    • Bluesky LaFibre.info
Vieux coffrets de branchement Enedis
« Réponse #9 le: 12 mai 2025 à 22:23:23 »

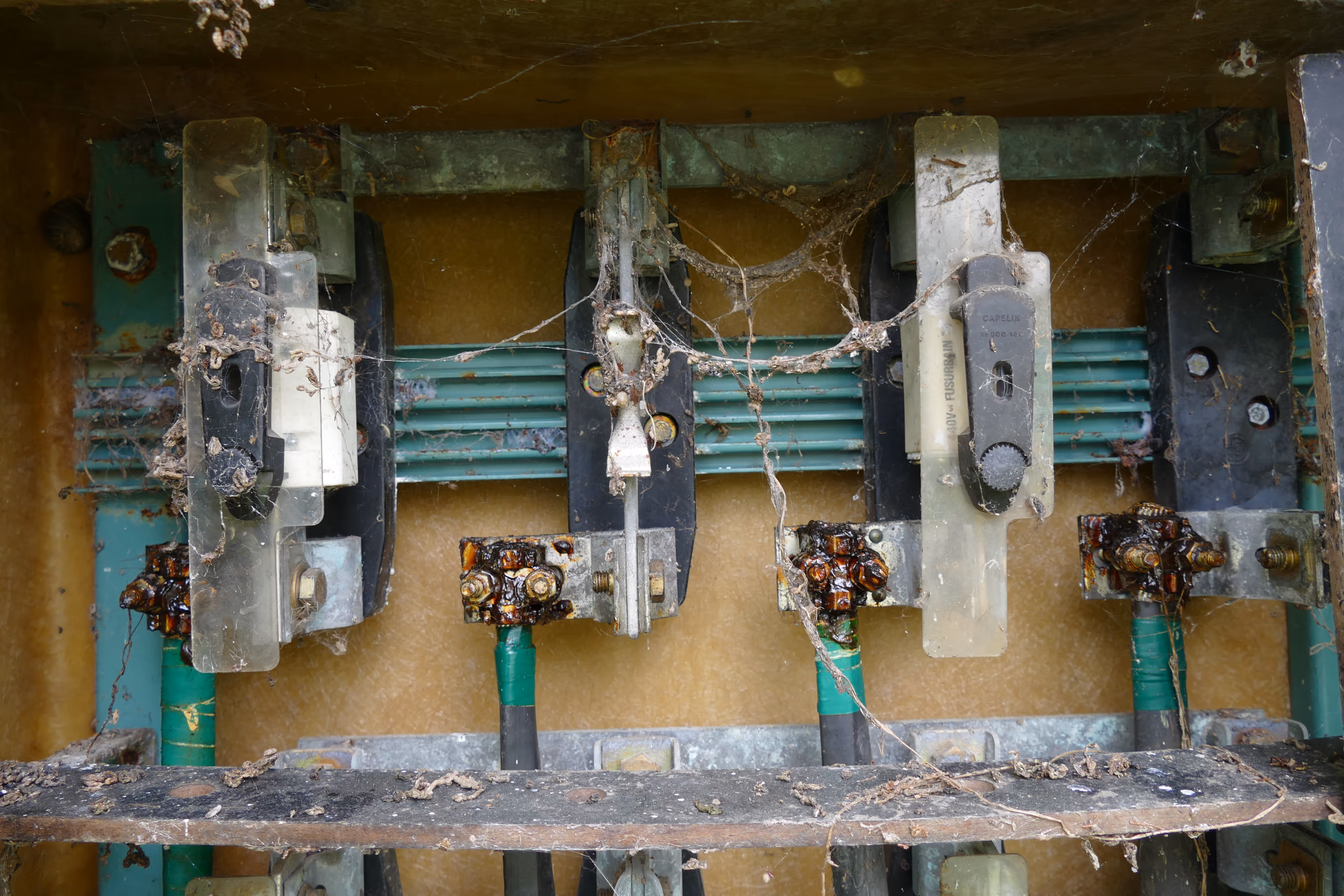

La seconde phase :

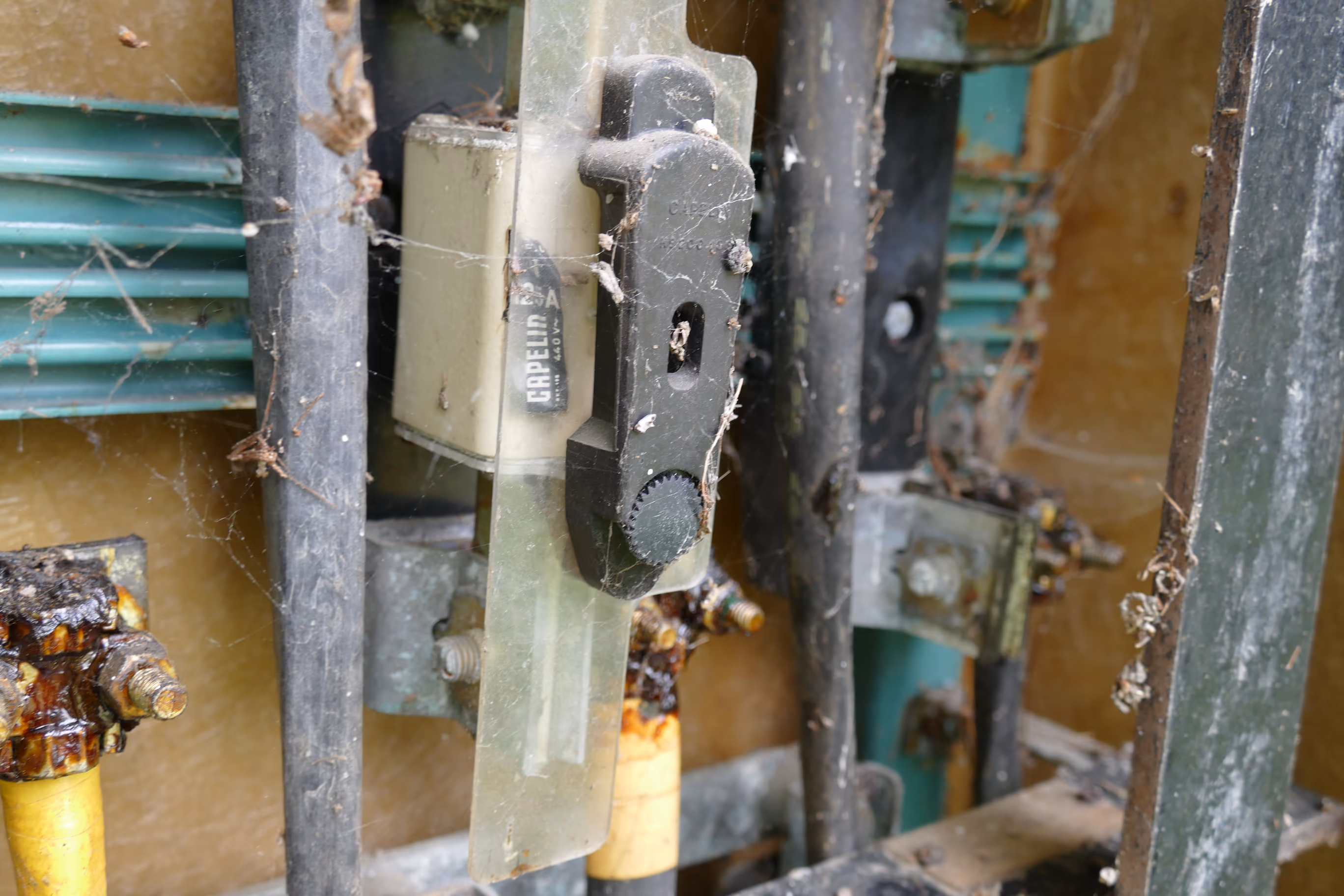

Le fusible de 125 ampères :


vivien

  • Administrateur
  • *
  • Messages: 49 675
    • Bluesky LaFibre.info
Vieux coffrets de branchement Enedis
« Réponse #10 le: 12 mai 2025 à 22:25:49 »

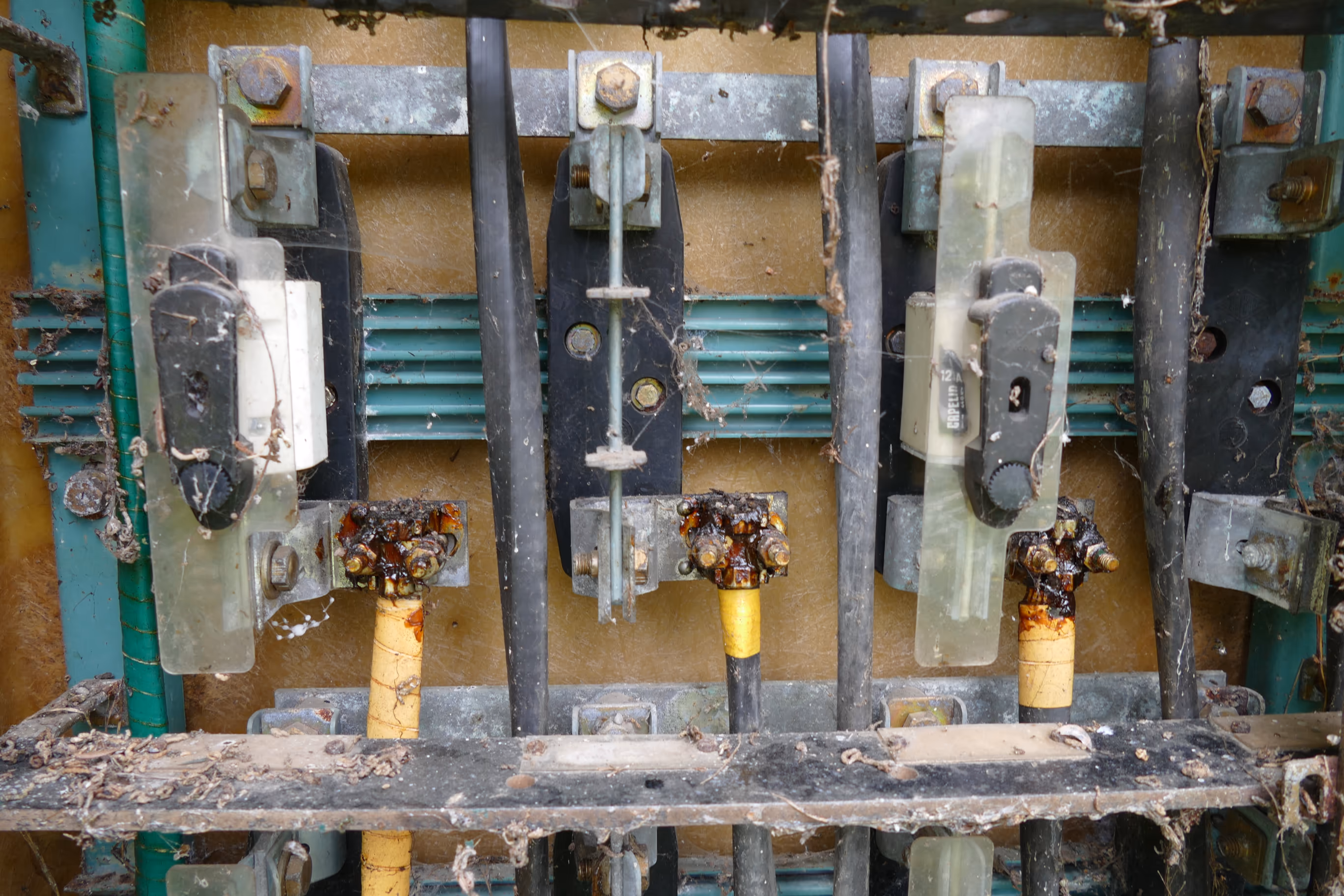

La troisième phase :



Les étiquettes sont illisibles, 58 ans après leur mise en place :


vivien

  • Administrateur
  • *
  • Messages: 49 675
    • Bluesky LaFibre.info
Vieux coffrets de branchement Enedis
« Réponse #11 le: 12 mai 2025 à 22:26:39 »

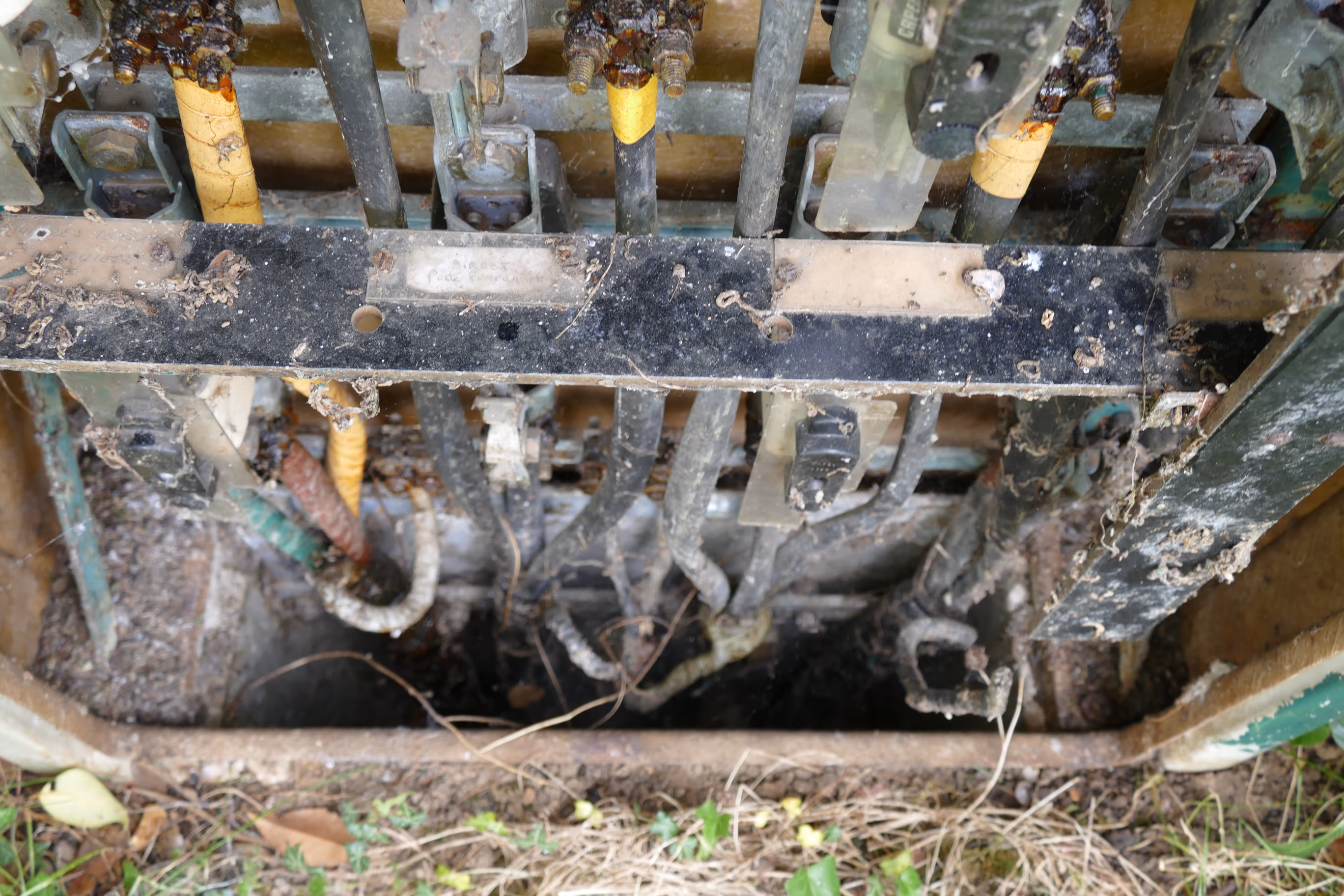

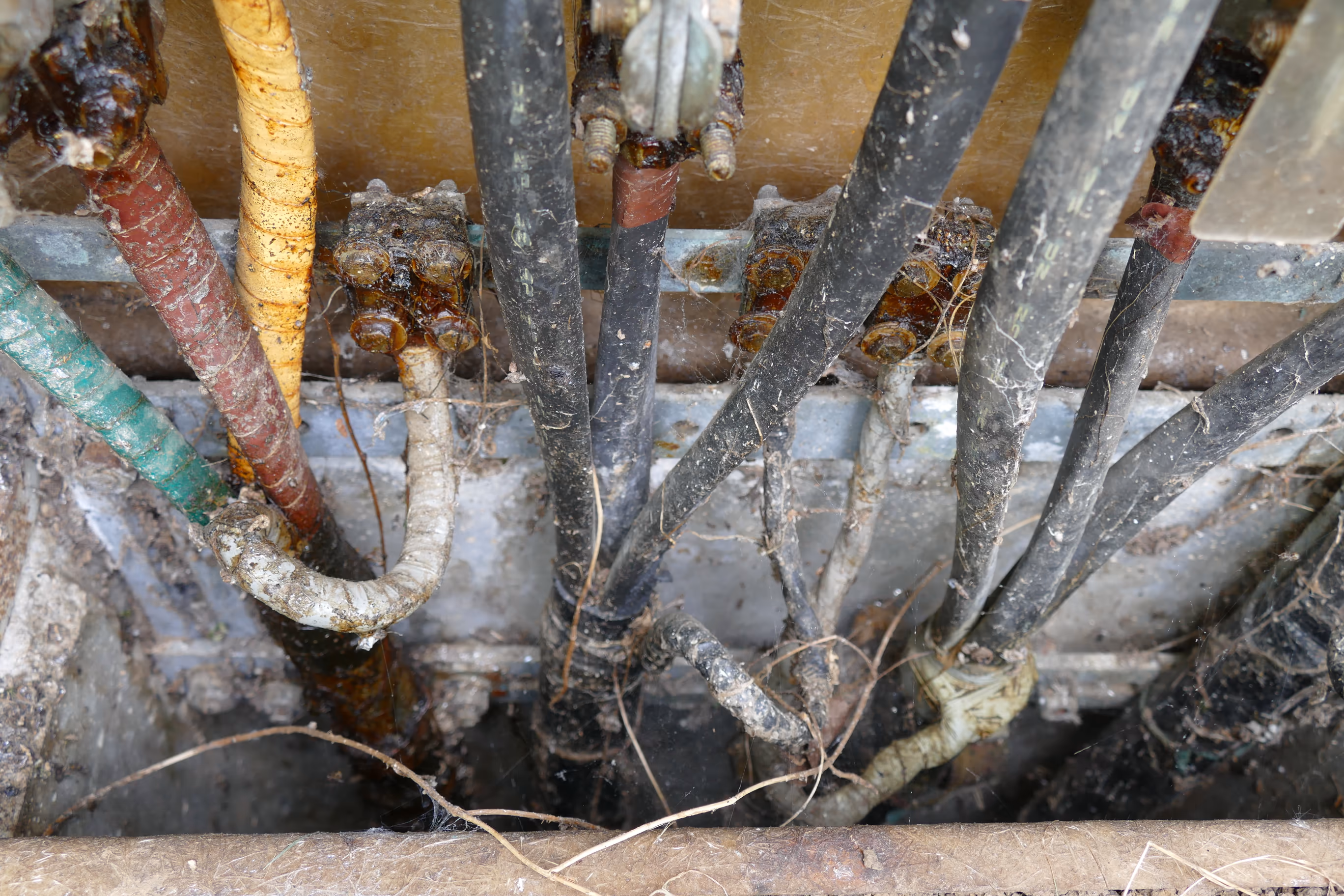

Branchement du neutre :

Les câbles utilisés ont pour certains le neutre qui est autour des 3 phases :
