J'ai retrouvé : https://cable-informatique.fr/produit/logilink-coupleur-fibres-optiques-2x-sc-simplex-singlemode
Donc un par prise avec le keystone RJ-45.
Et là il y a le rail DIN : https://cable-informatique.fr/produit/logilink-adaptateur-pour-rail-din-lc-duplex-ou-sc-simplex

J'ai retrouvé : https://cable-informatique.fr/produit/logilink-coupleur-fibres-optiques-2x-sc-simplex-singlemode
Donc un par prise avec le keystone RJ-45.
Et là il y a le rail DIN : https://cable-informatique.fr/produit/logilink-adaptateur-pour-rail-din-lc-duplex-ou-sc-simplex

Re ,

ton premier lien représente le connecteur fibre de type keystone que tu as mis tel quel en l'état sans aucune modification dans un des deux emplacement de ta prise double deleycon en lieu et place du keystone standard fourni par deleycon avec sa prise ?

-je dis "sans aucune modification" car t'aime bien bidouiller le matos on dirait , lol - voir notre échange sur un autre post.

Si tu as aussi une baie de brassage avec patch panel, est ce que c'est ce même connecteur que tu as utilisé pour mettre dans ton patch panel ?

Bonsoir,

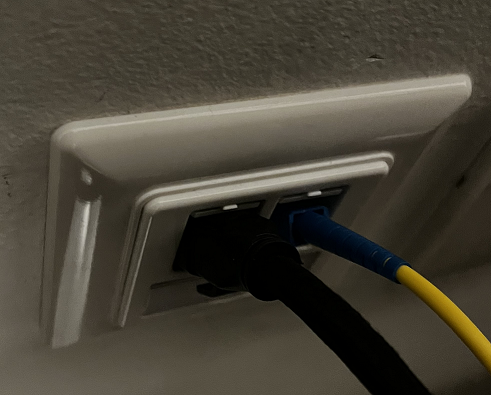

Je me suis posé la même question, et je me suis tourné vers une solution fibre (SC UPC) + RJ45 dans une prise (double donc).

C'est une fibre monomode de 2 mm avec embouts SC UPC dans le mur.
La prise est composée de deux keystones, un pour le RJ45 et un autre pour l'adaptateur SC UPC/SC UPC.
La fibre qui repart de la prise vers le switch est une fibre de 3 mm avec un bout en SC UPC et l'autre en LC UPC.
La fibre est connectée à un module SFP+ BiDi de 10Gbps sur les 2 switches.
Les deux SFP+ BiDi sont différents car la TX d'un coté doit être égale à la RX de l'autre coté (SFP+ TX 1330 nm et RX 1270 nm + SFP+ TX 1270 nm et RX 1330 nm).
Et dans le local technique sur le rail j'ai mis cela :

Et cela fonctionne très bien.
Mes switches de chaque coté sont des Mikrotik CRS309 et CRS305.

Bonjour Kana Chan,

Vous êtes plusieurs à avoir une configuration avec un Switch sfp+ côté local technique et un autre côté chambre pour PC/nas/ect... Pour ma part, je n'ai pas prévu de Switch dans les pièces destinées aux équipements terminaux. Ce second Switch est il vraiment nécessaire pour une configuration lan en fibre ? Ou bien te sert il juste a ne pas multiplier les prises  fibres dans la chambre ?

S'il n'est pas strictement nécessaire, on peut dans les chambres relier la fibre directement de la prise vers l'équipement terminal sfp+ ?


Je sais que ces questions sont basiques mais on ne parle pas suffisamment des équipements terminaux 😁

Tu es d'accord que dans ma config, les bidi ne s'imposent pas ?
De ce que je constate dans les différents postes, les bidi se mettent et s'imposent sur chacun des deux Switch ?

Voilà, j'espère avoir été clair

Question accessoire pour tous les experts réseaux : est ce que la topologie réseau n'est pas plus performante si on peut s'affranchir de la présence de ce second Switch ? Je sais ça imposé de tirer davantage de câbles RJ45 ou de jarretière suivant qu on est en cuivre ou en fibre, mais j'ai l'impression que si on peut se passer quand c'est possible d'un autre Switch c'est mieux. Les performances ne sont-elles pas meilleures ?

Bonjour,

Tu peux mettre une jarretière entre ton mur (arrivée de la fibre dans le mur sur un connecteur SC-UPc/SC-UPC) vers ton équipement terminal si celui-ci a une carte SFP+ et que tu y insères un BiDi dedans.

Alors les BiDi sont obligatoires si tu ne fais passer qu'une seule fibre (simplex monomode) dans les murs, entre le local et les chambres.
Sinon, tu peux faire passer une double fibres (duplex monomode/multimode) et à ce moment là il vaut mieux des doubles LC-UPC/LC-UPC en connecteur.
Personnellement, J'ai préféré une seule fibre dans les murs car il y a aussi le câble RJ-45 à coté et même si je n'avais rien, j'aurais mis qu'une seule fibre.
Le BiDi n'est pas si cher mais faut juste penser qu'ils fonctionnent par deux avec TX vers RX à la même longueur d'onde.

Bonjour,

D'accord, et du coup je suppose que pour le passage de cinq fibres simplex monomode, il faudra 5 couples de bidi.

Bonjour,

Oui, c'est bien cela.

Bonjour,

Merci pour toutes les infos et conseils, je vais commander un couple de bidi et commencer les expériences. on verra ce que ça donne :-)
