Auteur Sujet: 4G: Comprendre la saturation des réseaux mobiles à gare de Lyon à Paris (Lu 8270 fois)

vivien · « **Réponse #48 le:** 06 mai 2025 à 10:52:52 »

Merci Nico, je n'avais pas regardé le nombre de secteurs qui est impressionnant pour certains sites.

Bref, ce que j'ai indiqué ne rime à rien.

Comme quoi il faut prendre avec des pincettes les comparaisons de nombres de sites.

Nico · « **Réponse #49 le:** 06 mai 2025 à 11:00:52 »

Citation de: vivien le 06 mai 2025 à 10:52:52

Merci Nico, je n'avais pas regardé le nombre de secteurs qui est impressionnant pour certains sites.

Je crois en avoir trouvé un à 45 sur le T2 oui

.

A l'échelle d'une ville ou d'un département ça peut avoir du sens ce genre de comparaisons. Mais dans des zones aussi spécifiques, avec de l'indoor, c'est compliqué. Regarde le Parc des Expo Porte de Versailles dans le genre au niveau des déclarations, c'est folklo !

vivien · « **Réponse #50 le:** 07 mai 2025 à 22:20:03 »

Citation de: kazyor le 06 mai 2025 à 10:40:48

Je suis un peu rouillé, mais je pense à des interférences UL.

En facilement accessible, il faudrait regarder les classiques SINR, RSRQ, RSRP et la puissance d'émission pour vérifier si le mobile compense ces interférences.

Comme l'application "Mobile Latency Monitoring" développée par https://www.latencetech.com/fr ?
⇒ Android
⇒ iOS

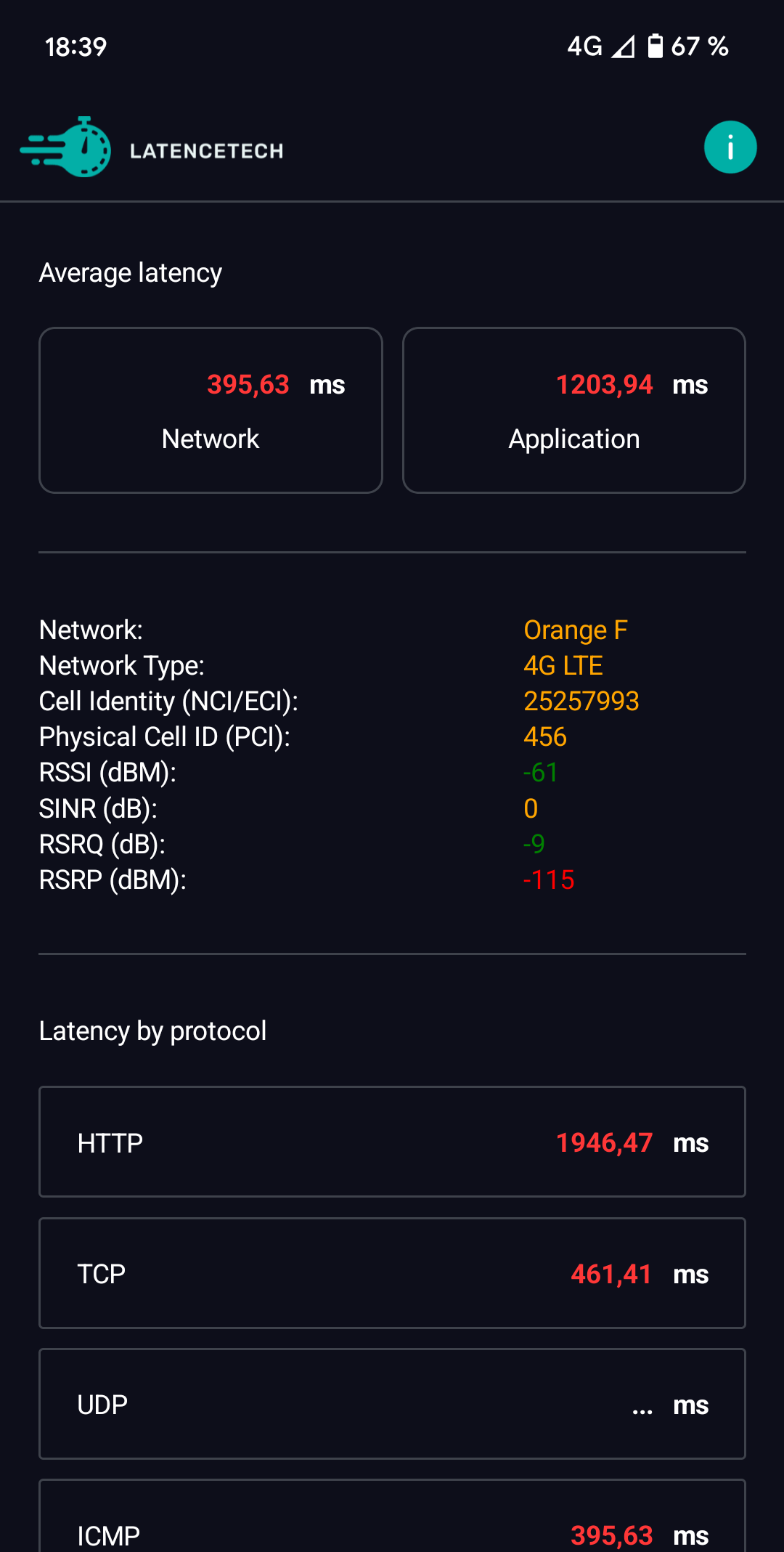

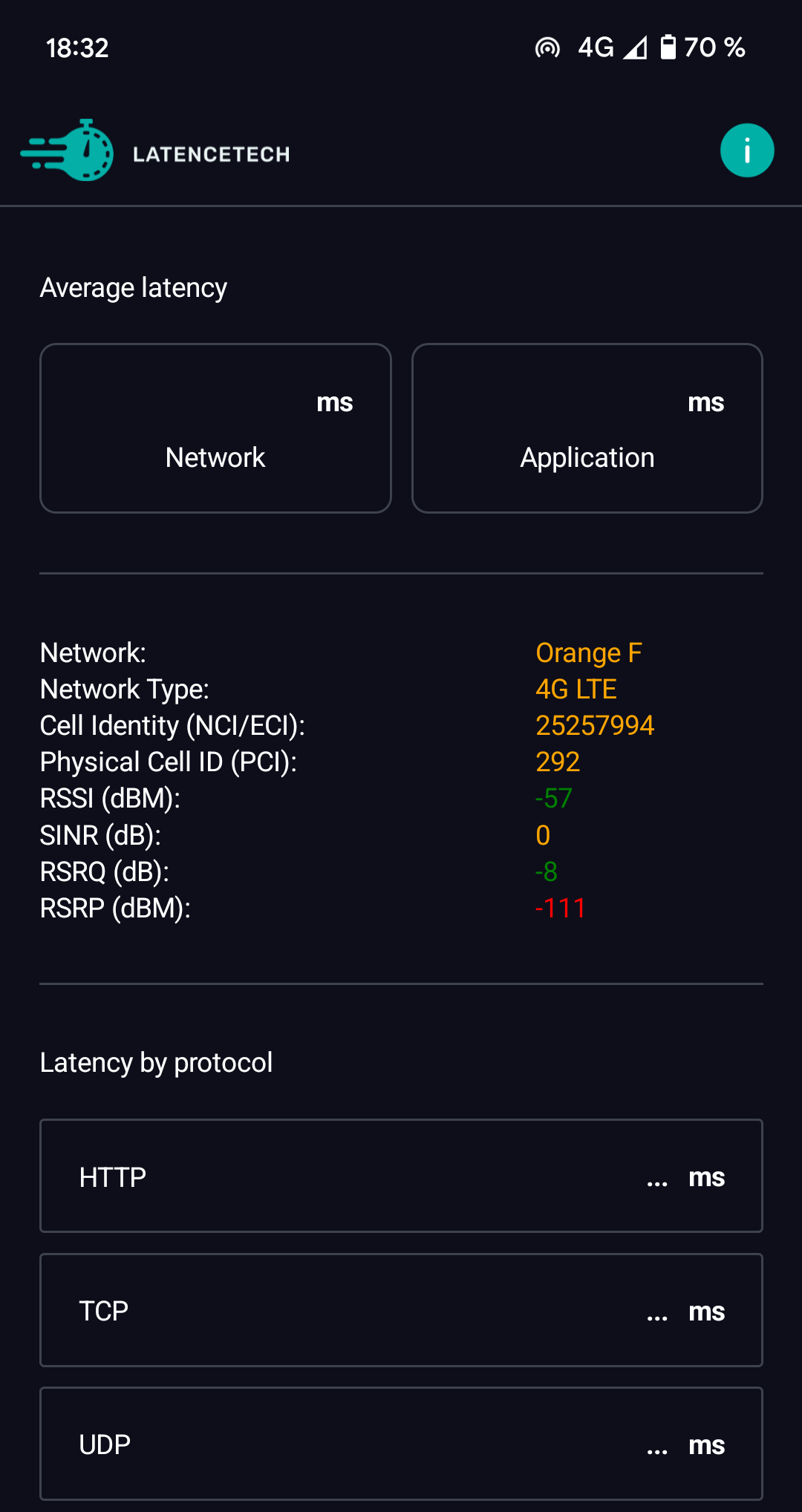

Exemple à Gare de Lyon, RER D avec le SpeedTest associé : (Ping vers le serveur de Paris - LatenceTech utilise le terme de "Refector")

kazyor · « **Réponse #51 le:** 09 mai 2025 à 10:30:59 »

RSSI -61dBm - plutôt un bon signal
SINR 0dB - le signal et le bruit sont au même niveau : puissance faible, problème d'interférence, d'overlap, de panification ou émetteurs dans un environnement bruité ?
RSRP -115dBm - plutôt très bas
RSRQ (RSRQ=Nb RB*(RSRP/RSSI)) -9dB - plutôt moyen

A la lecture du RSRP et du SINR, tu es plutôt loin de la cellule émettrice (la puissance reçue est faible : -115dBm, proche du bruit)
Mais tu as un fort RSSI, c'est sans doute pq il y a du trafic sur la cellule (plus il y a d'activité, plus le RSSI augmente)
En 4G, RSSI c'est la puissance wideband (le bruit + la puissance de la cellule + les interférences)

En bref, soit le site émetteur est loin, soit l'environnement est bruité

vivien · « **Réponse #52 le:** 16 mai 2025 à 09:32:07 »

Merci kazyor.

J'ai donc cherché à faire des mesures au plus près des antennes.

J'ai pris des captures d'écran eNB Analytics.

Je commence par le 4ème sous-sol, les quais du RER A.

J'ai trouvé deux couples d'antennes, si on divise le quai en deux parties équivalent dans la longueur, on trouve au centre de chacun de ces deux espaces un couple d'antenne (le couple, c'est probablement pour le MIMO, pour avoir des débits supérieur).

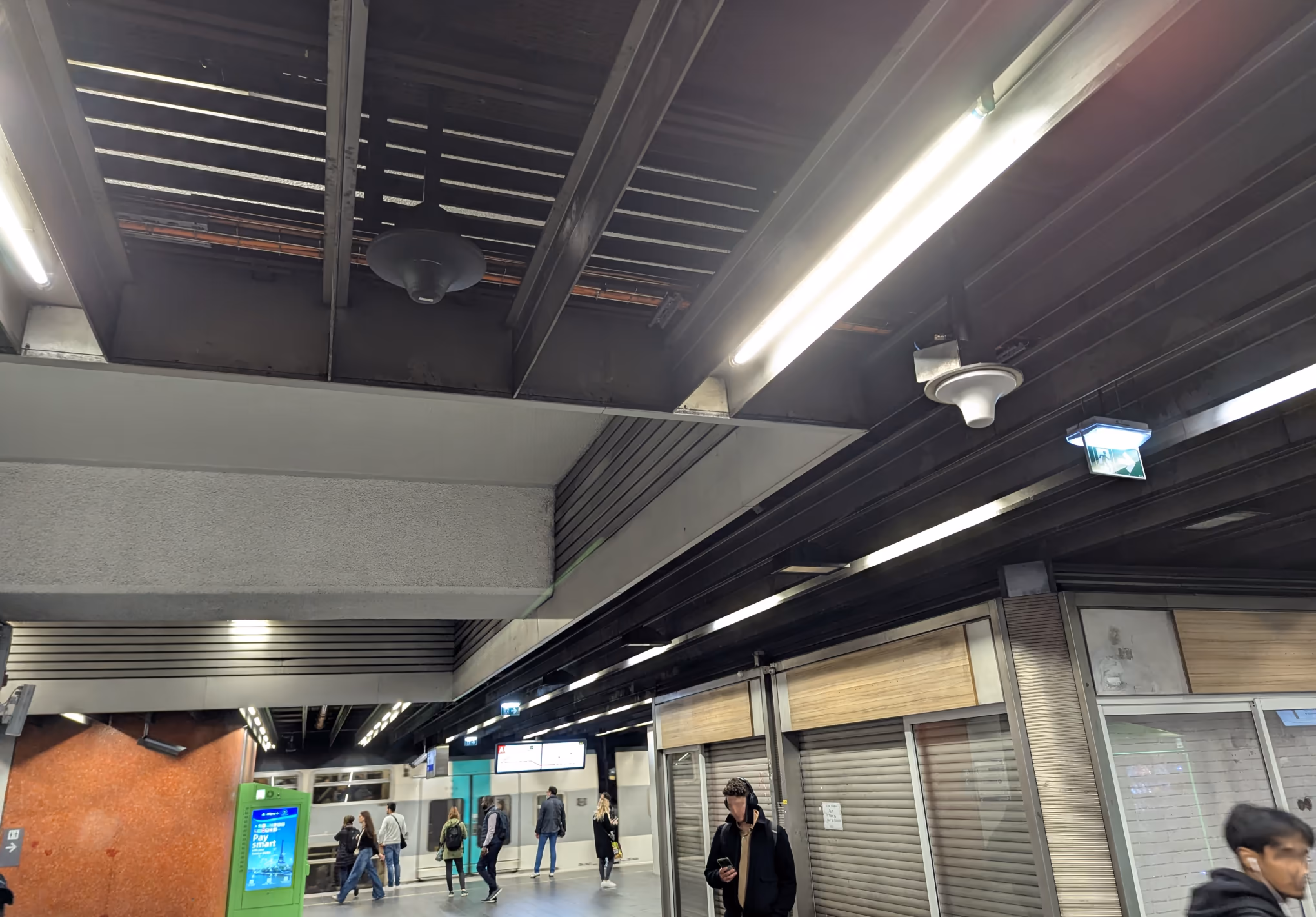

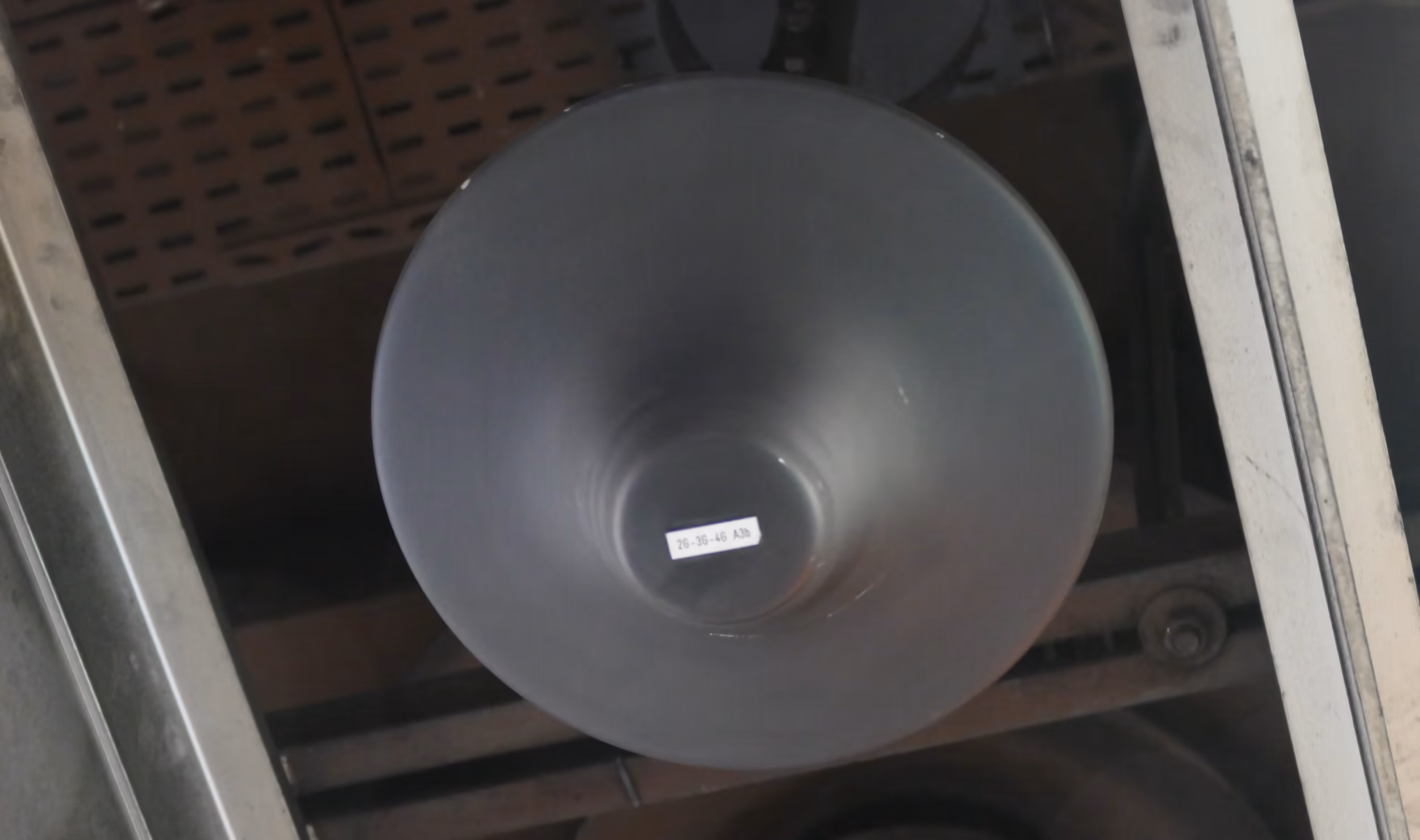

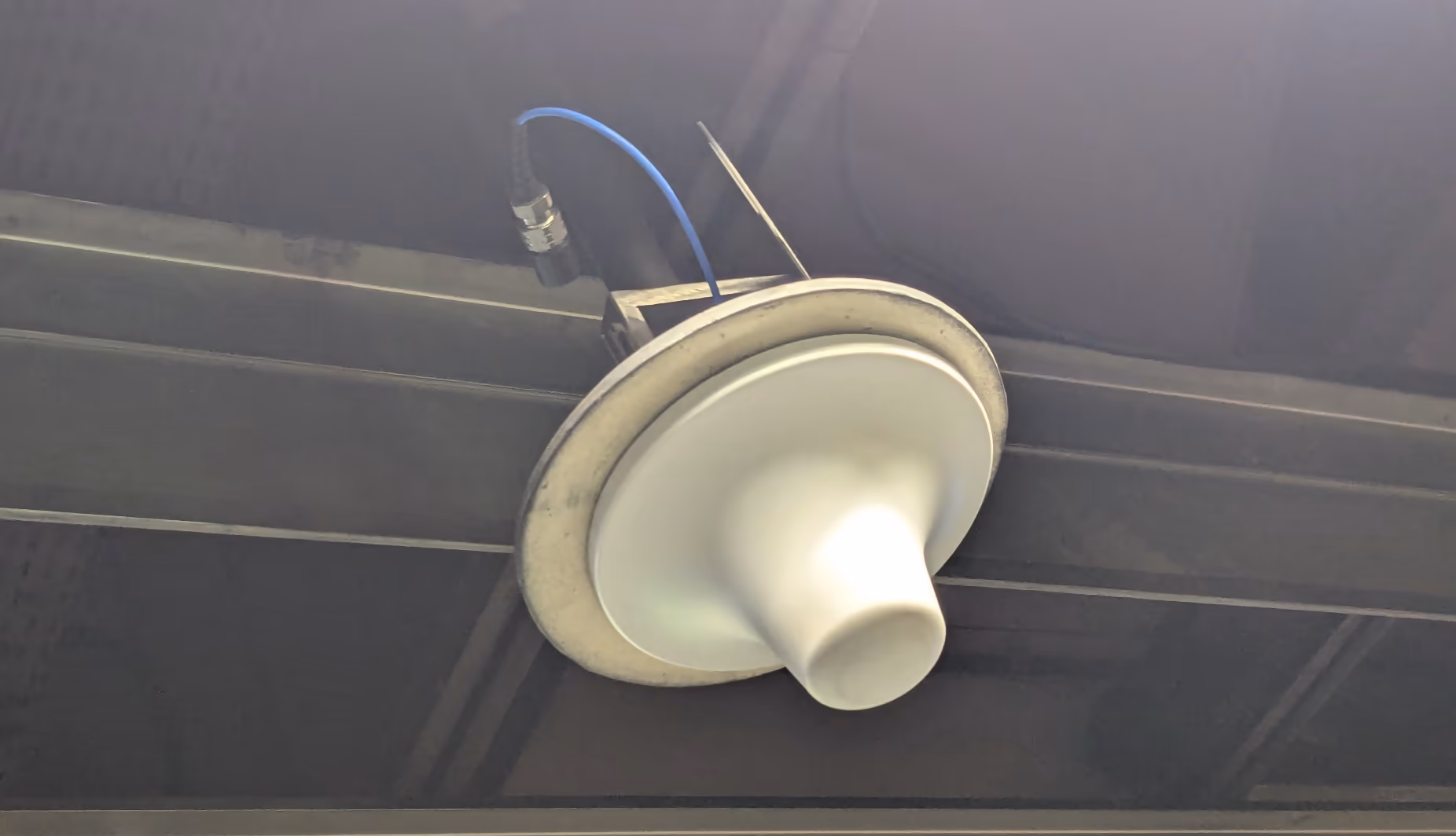

Gare de Lyon RER A, coté du quai qui est le plus proche de châtelet (coté nord)

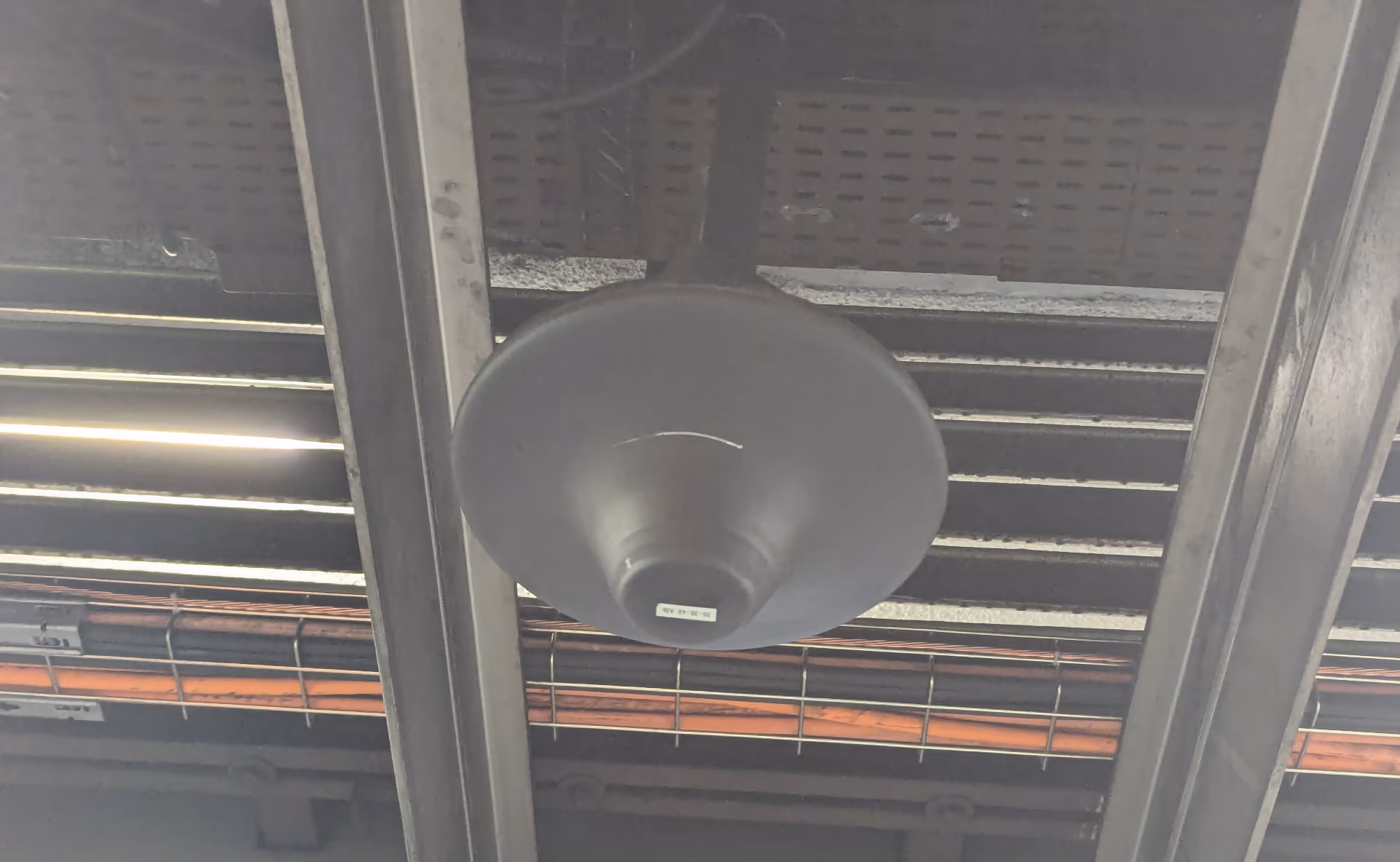

On voit deux antennes : une antenne noire et une antenne blanche. Pourquoi deux couleurs ? J'ai l'impression qu'au début le déploiement s'est fait sans MIMO, avec une seule antenne (blanche) et que par la suite une seconde antenne a été ajoutée, et vu son emplacement, une couleur noire est plus discrète.

vivien · « **Réponse #53 le:** 16 mai 2025 à 09:33:55 »

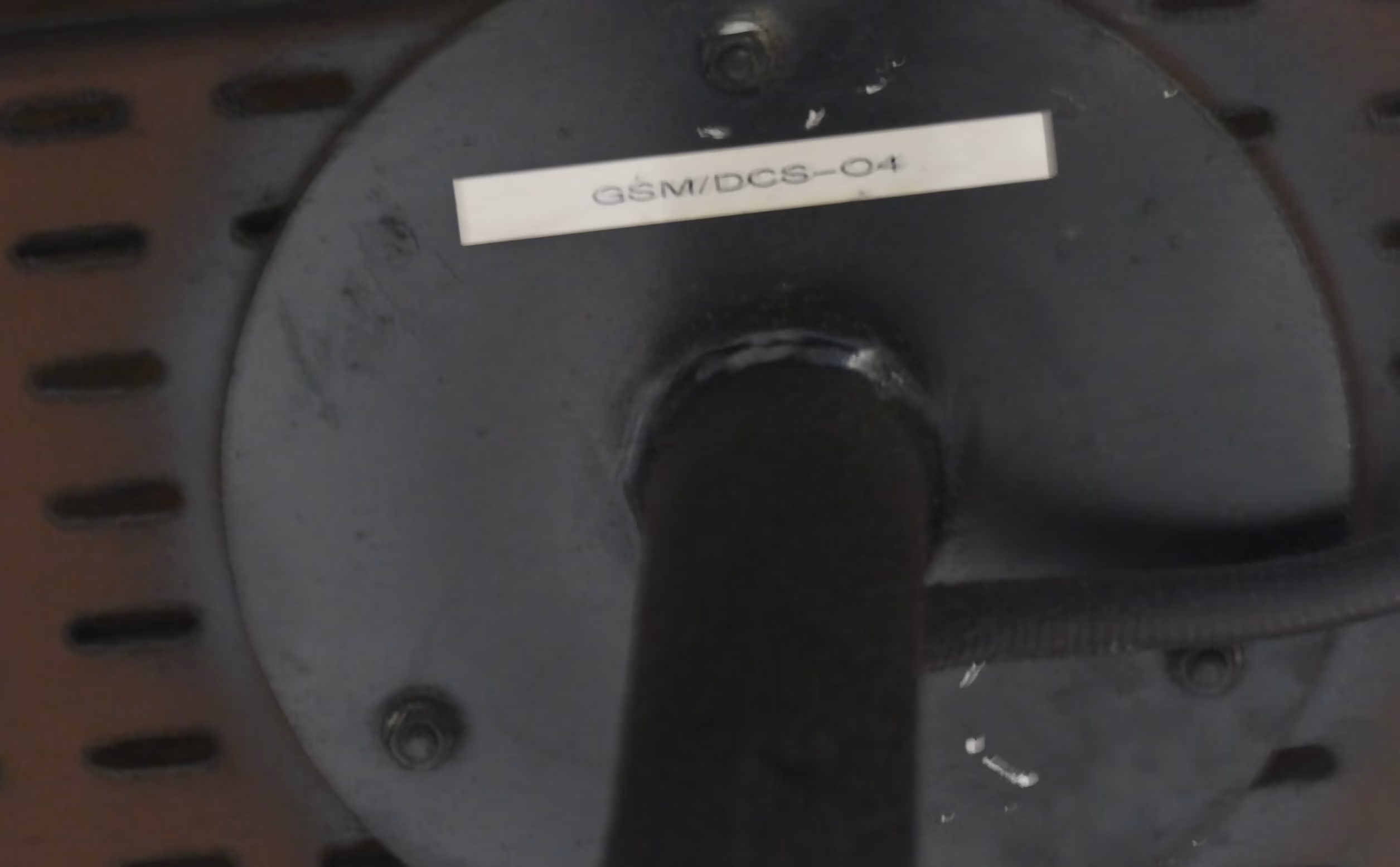

La seconde antenne, pour la diversité. Je pense qu'elle est plus récente.

Le signal en mettant mon téléphone proche du couple d'antenne quai RER A coté nord :

vivien · « **Réponse #54 le:** 16 mai 2025 à 09:35:30 »

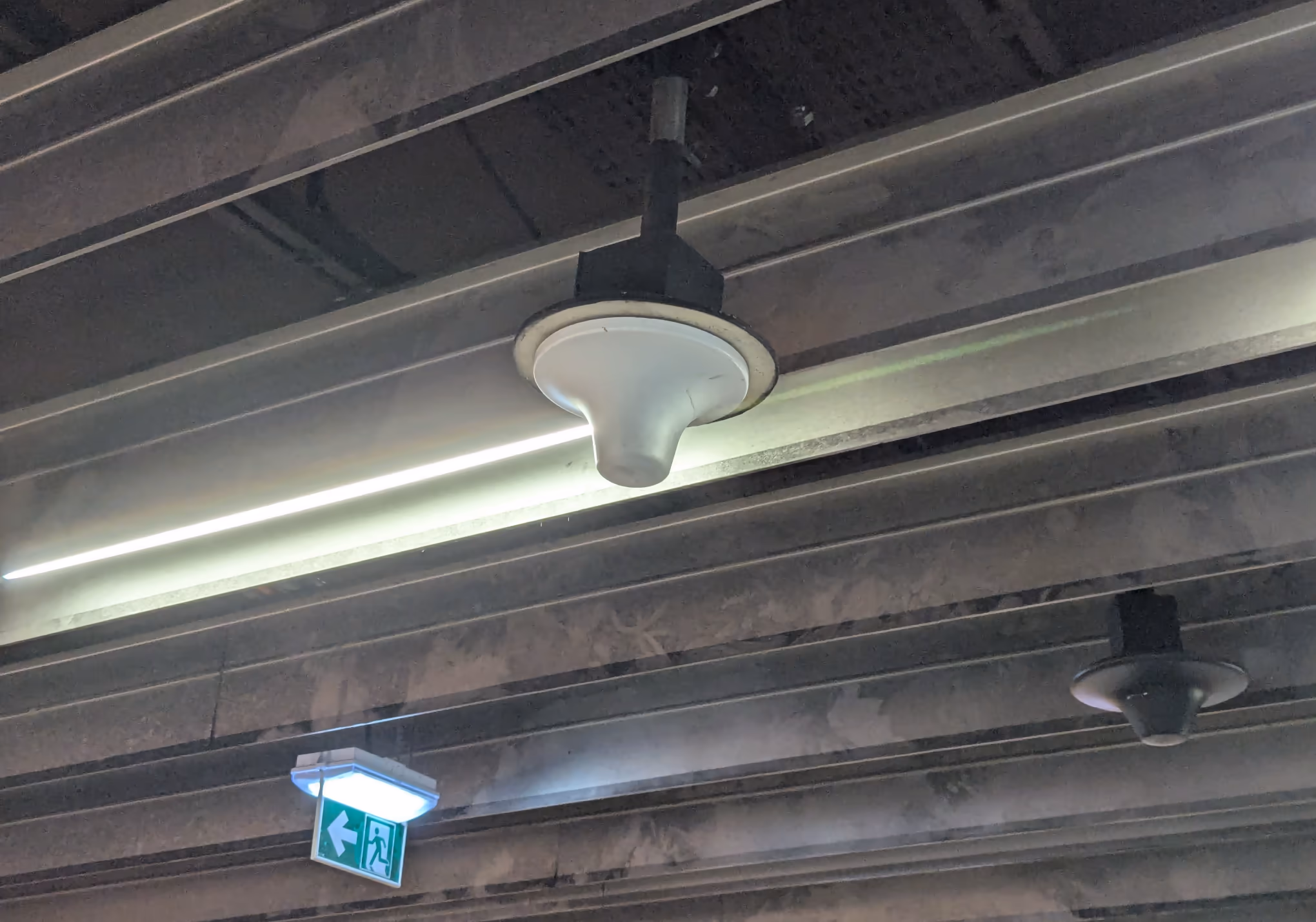

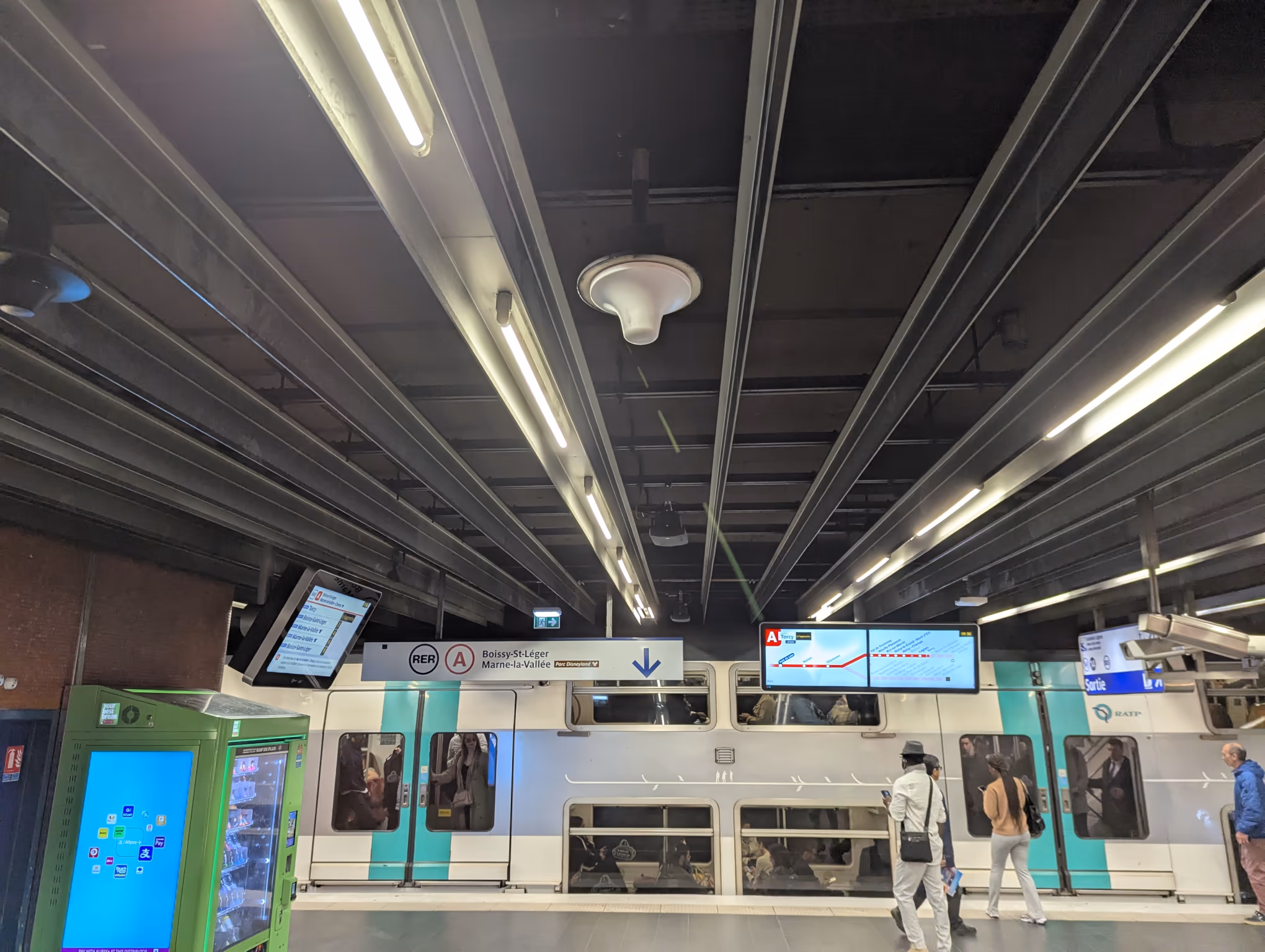

Gare de Lyon RER A, coté du quai qui est le plus proche de nation (coté sud)

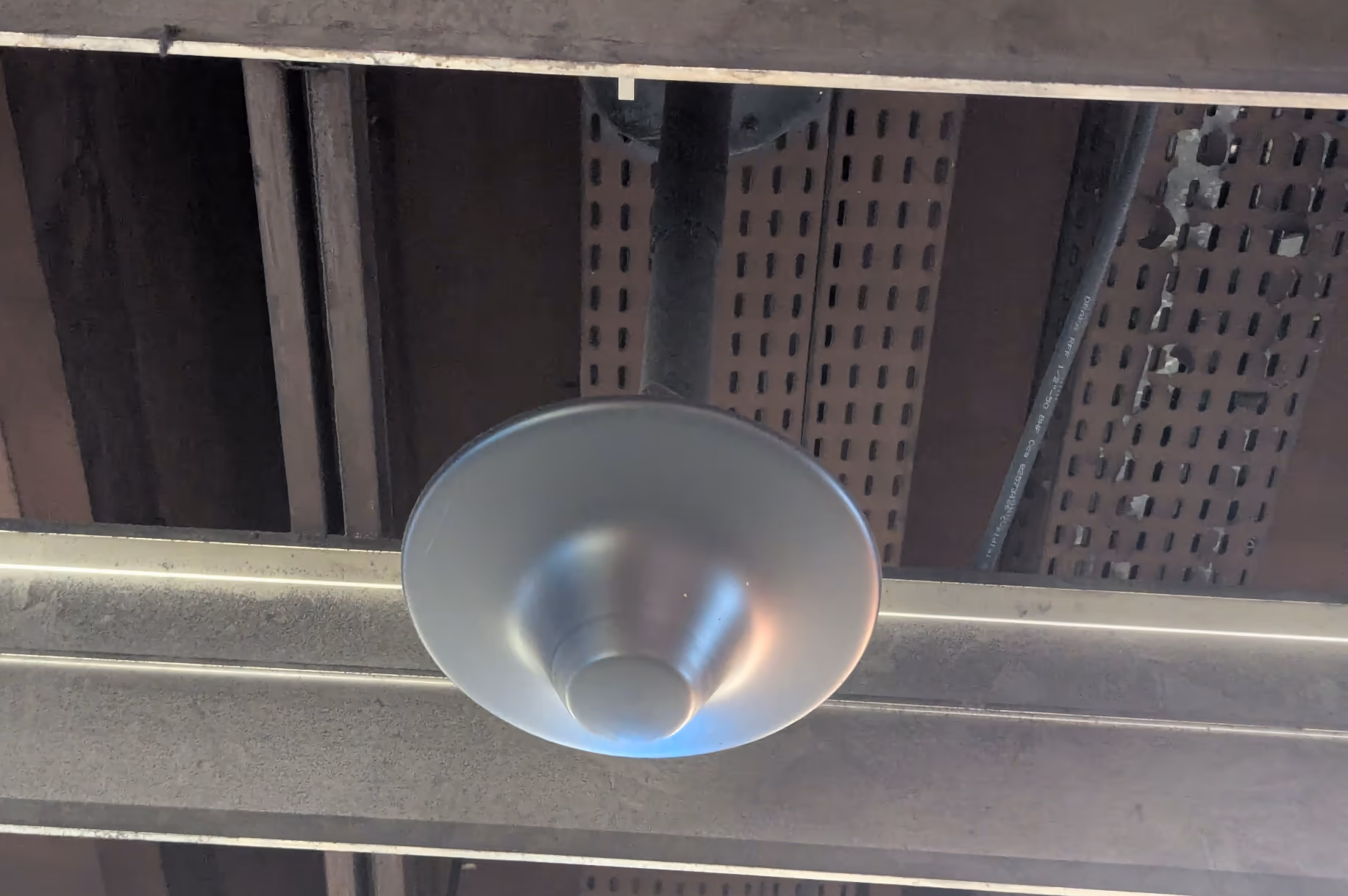

On retrouve une antenne blanche et une antenne noire pour le MIMO :

vivien · « **Réponse #55 le:** 16 mai 2025 à 09:36:26 »

Signal sur les antennes du RER A côté sud, c'est le secteur N°2 :

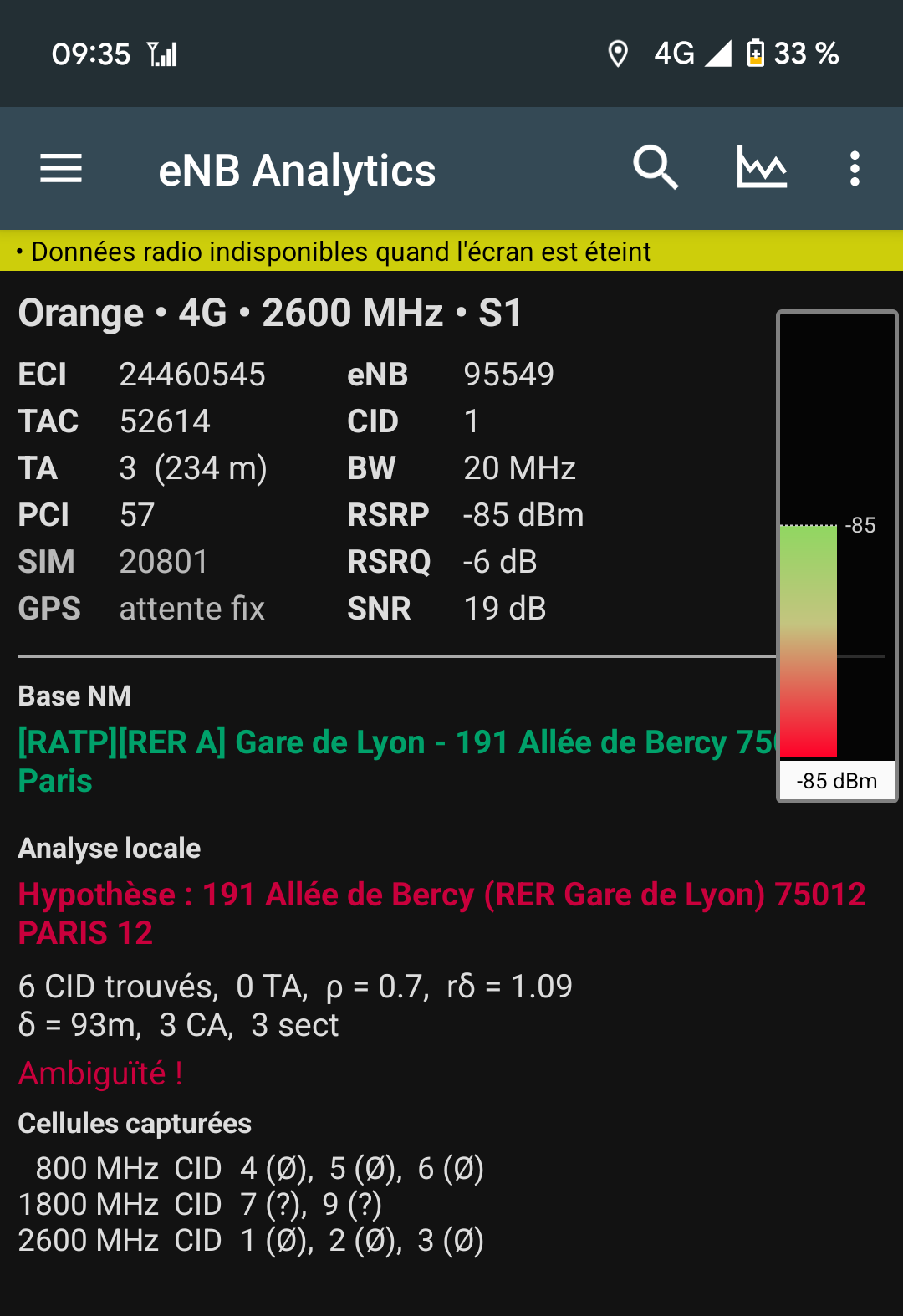

Pour rappel, RER A, antennes coté nord, on est sur un secteur différent, le N°1 :

Citation de: vivien le 16 mai 2025 à 09:33:55

vivien · « **Réponse #56 le:** 16 mai 2025 à 09:43:47 »

Le RER A est situé au 4ème sous-sol, exactement sous le RER D. Les antennes du RER A et RER D sont d'ailleurs presque situées au même emplacement à un étage de différence.

L'emplacement du RER A est plus aéré, car il n'y a que 2 voies, là où le RER D en à 4 sur la même superficie.

Les deux points violets correspondent aux emplacements des deux antennes pour le RER D, voie 3 : (ce n'est pas forcément simple de comprendre que la voie 3 et 4 sont les voies centrales sans schéma)

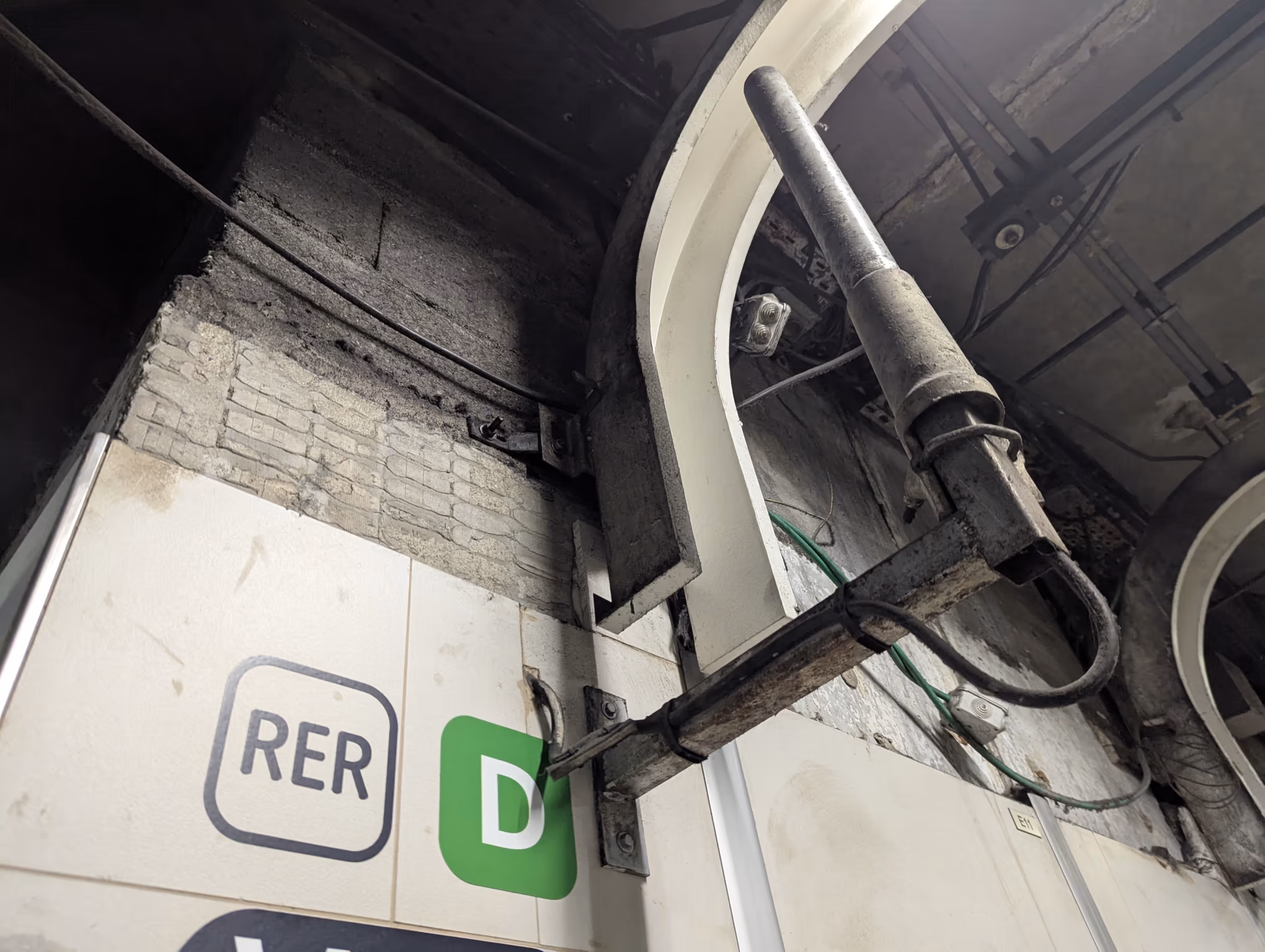

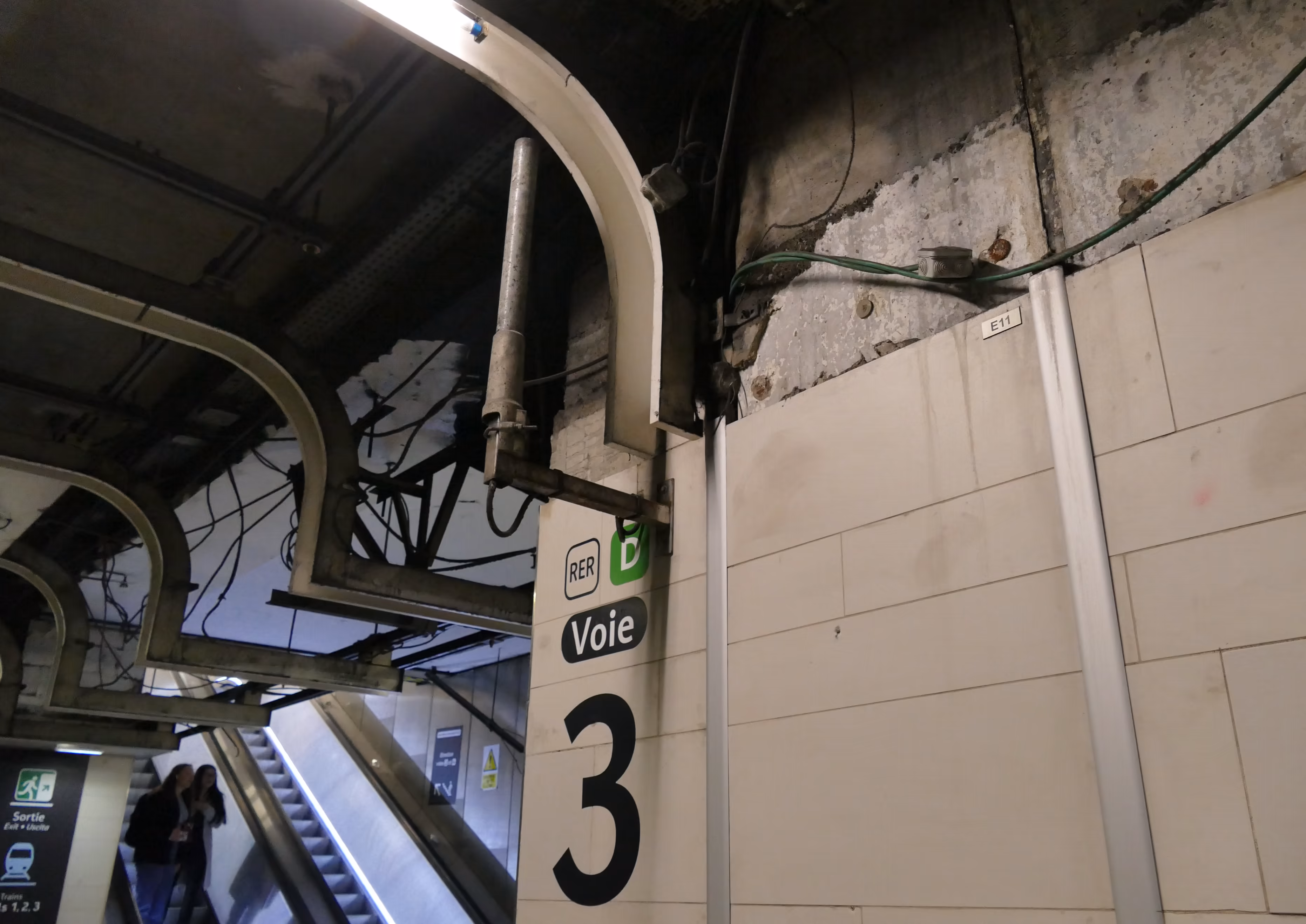

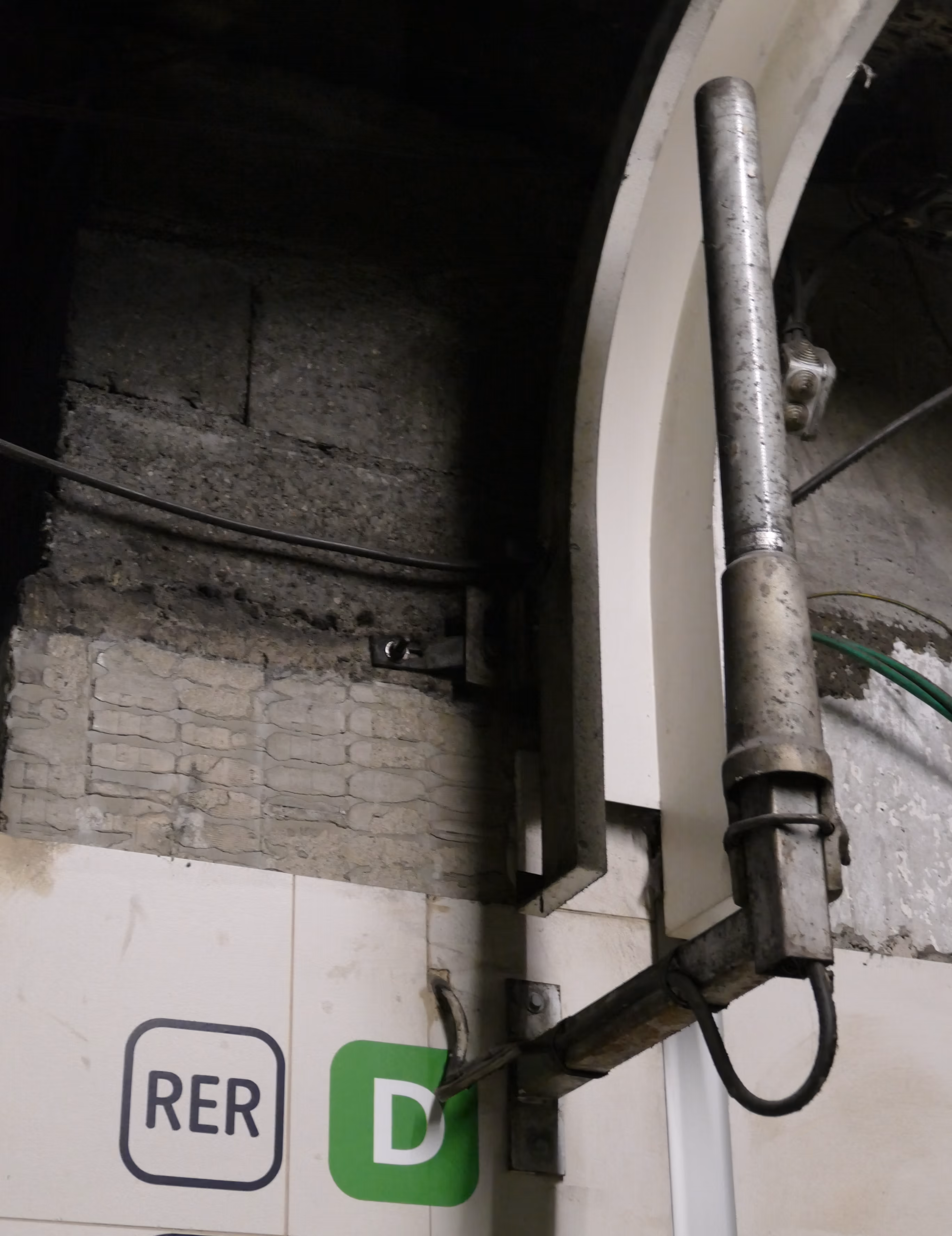

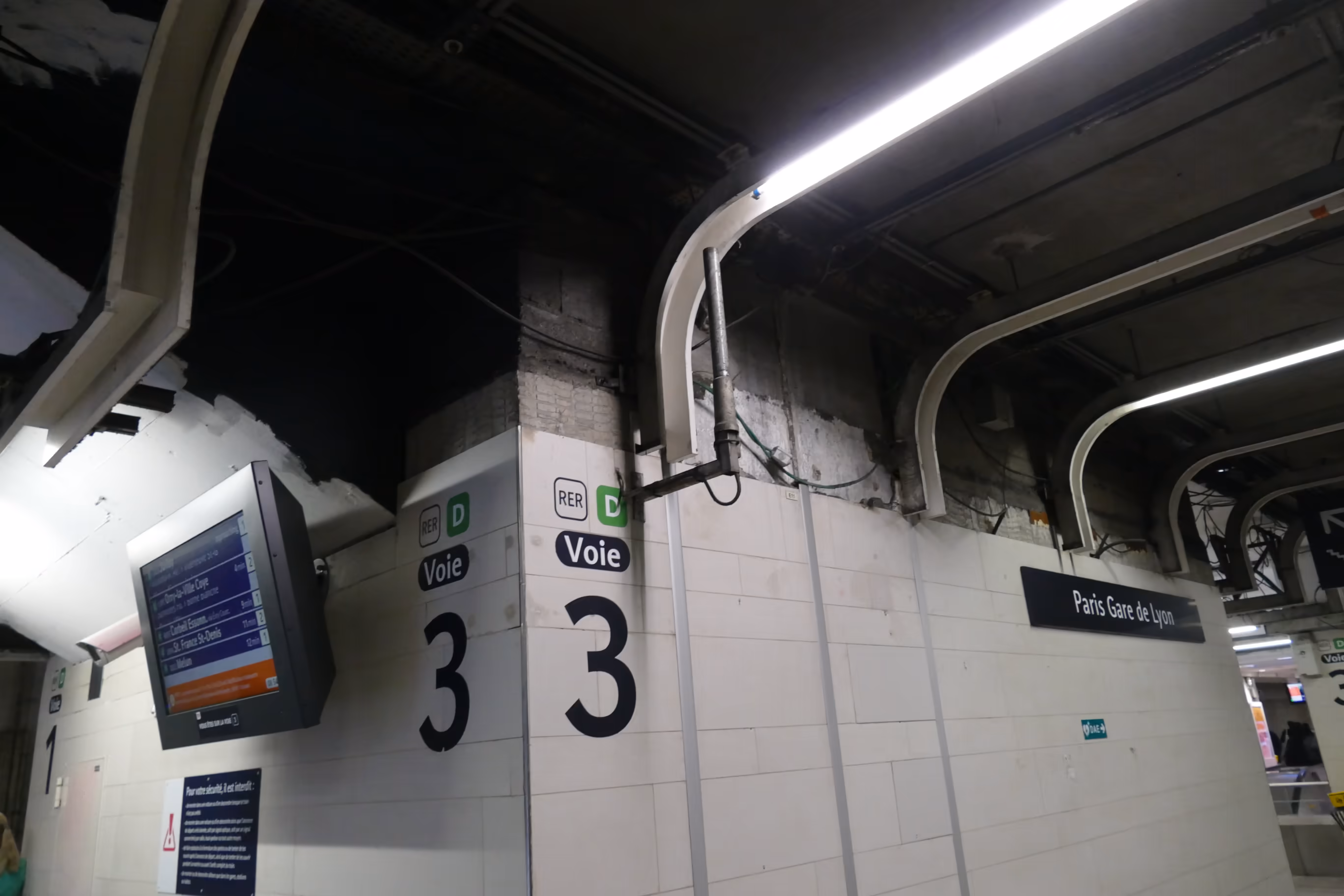

Gare de Lyon RER D, coté nord

C'est un autre type d'antenne, car cette partie de la gare dépend de la SNCF et non de la RATP (historiquement le déploiement de la 2G dans les espaces RATP a été fait avant ceux de la SNCF).

Ici pas de MIMO, visiblement on est resté sur l'installation historique mis en place pour la 2G.

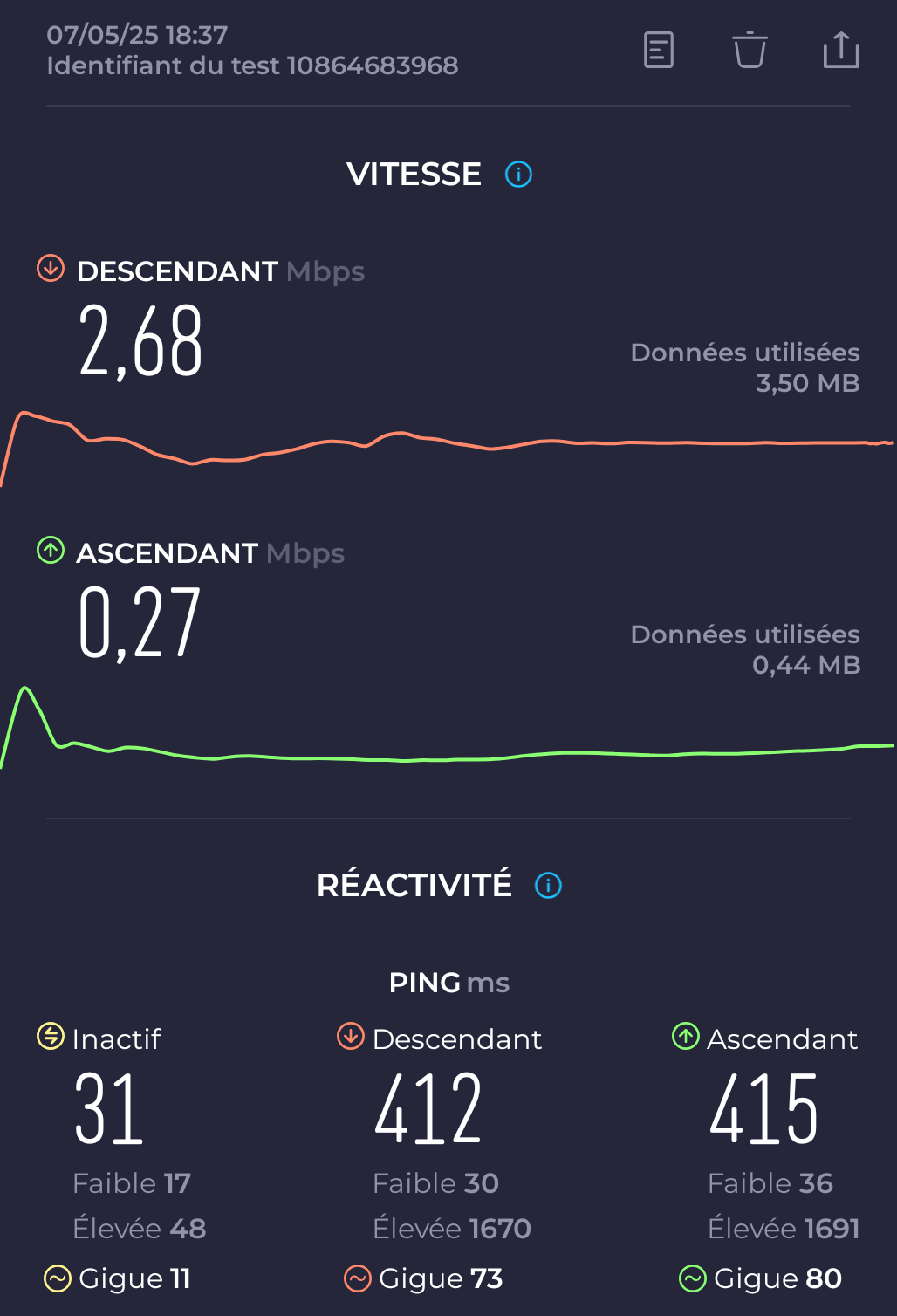

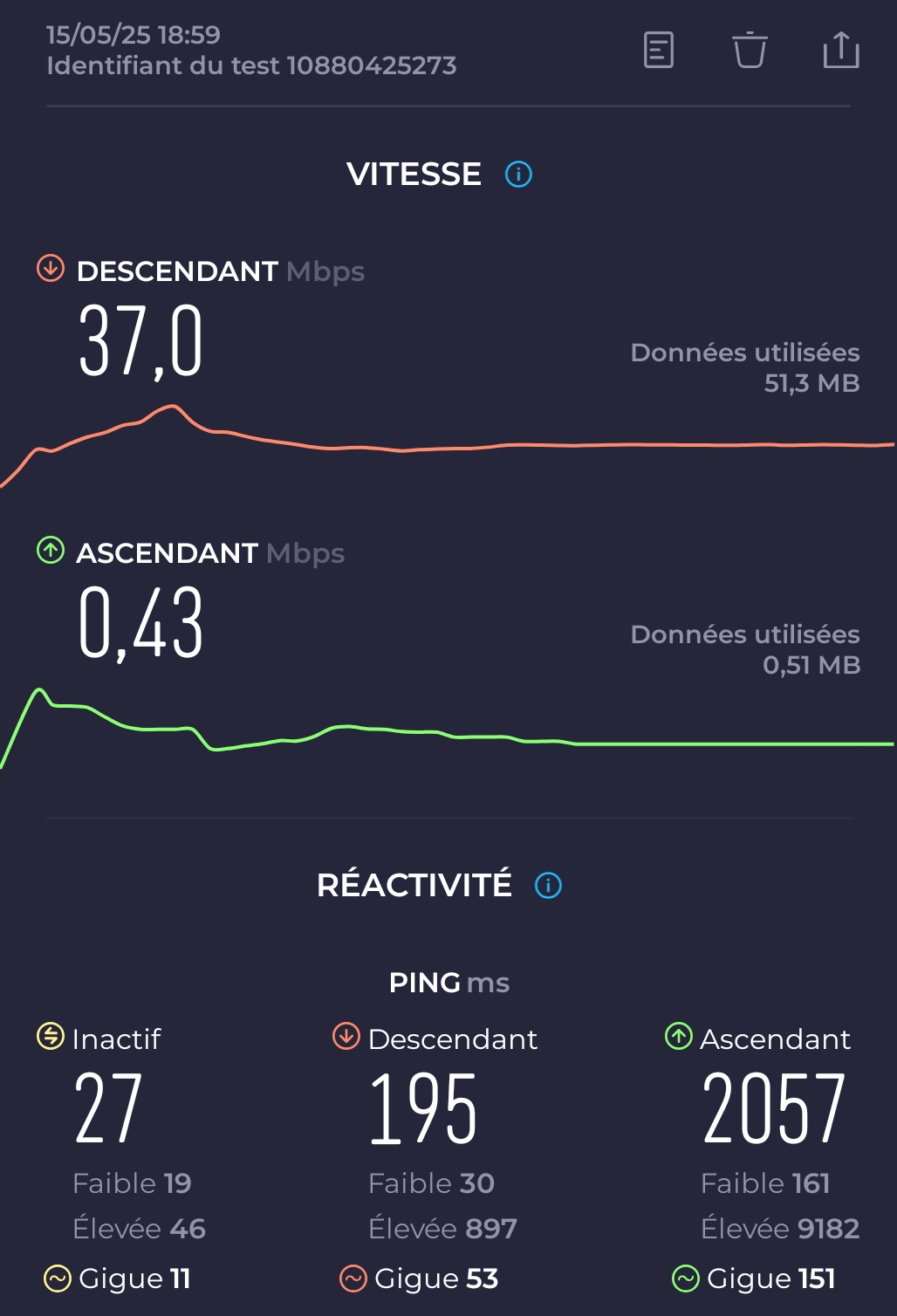

Signal à quelques dizianes de cm de l'antenne et test de débit associé :

vivien · « **Réponse #57 le:** 16 mai 2025 à 09:48:49 »

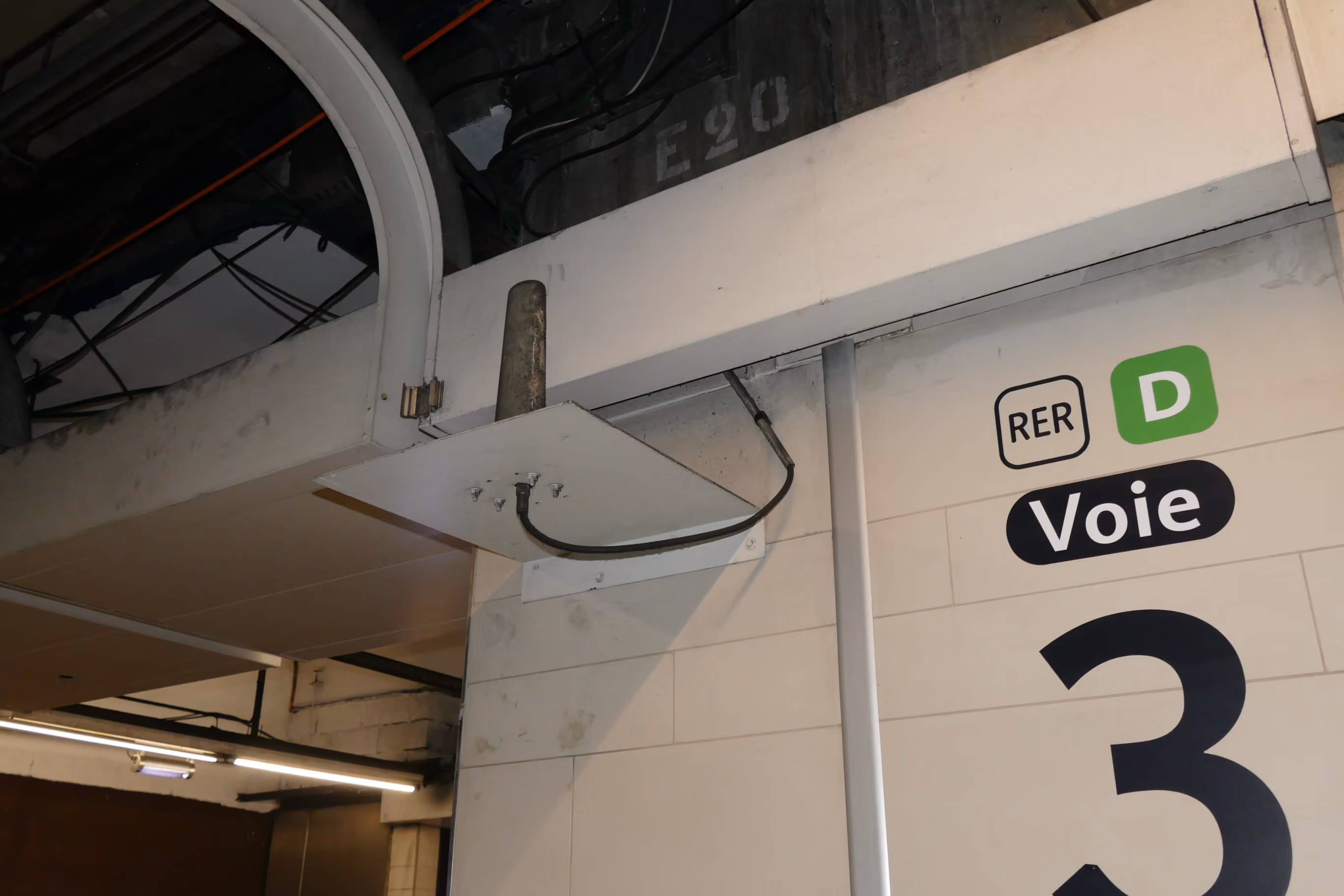

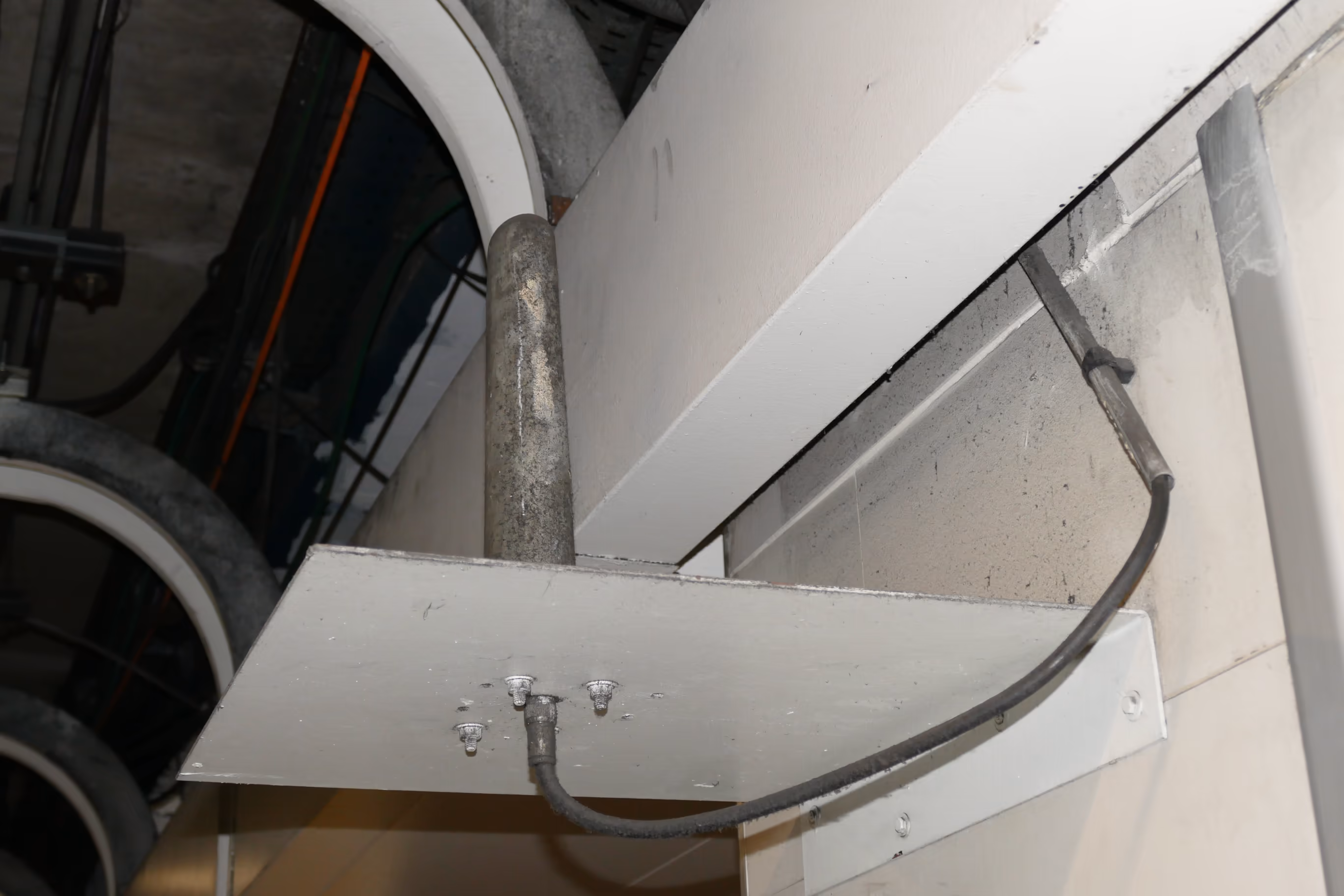

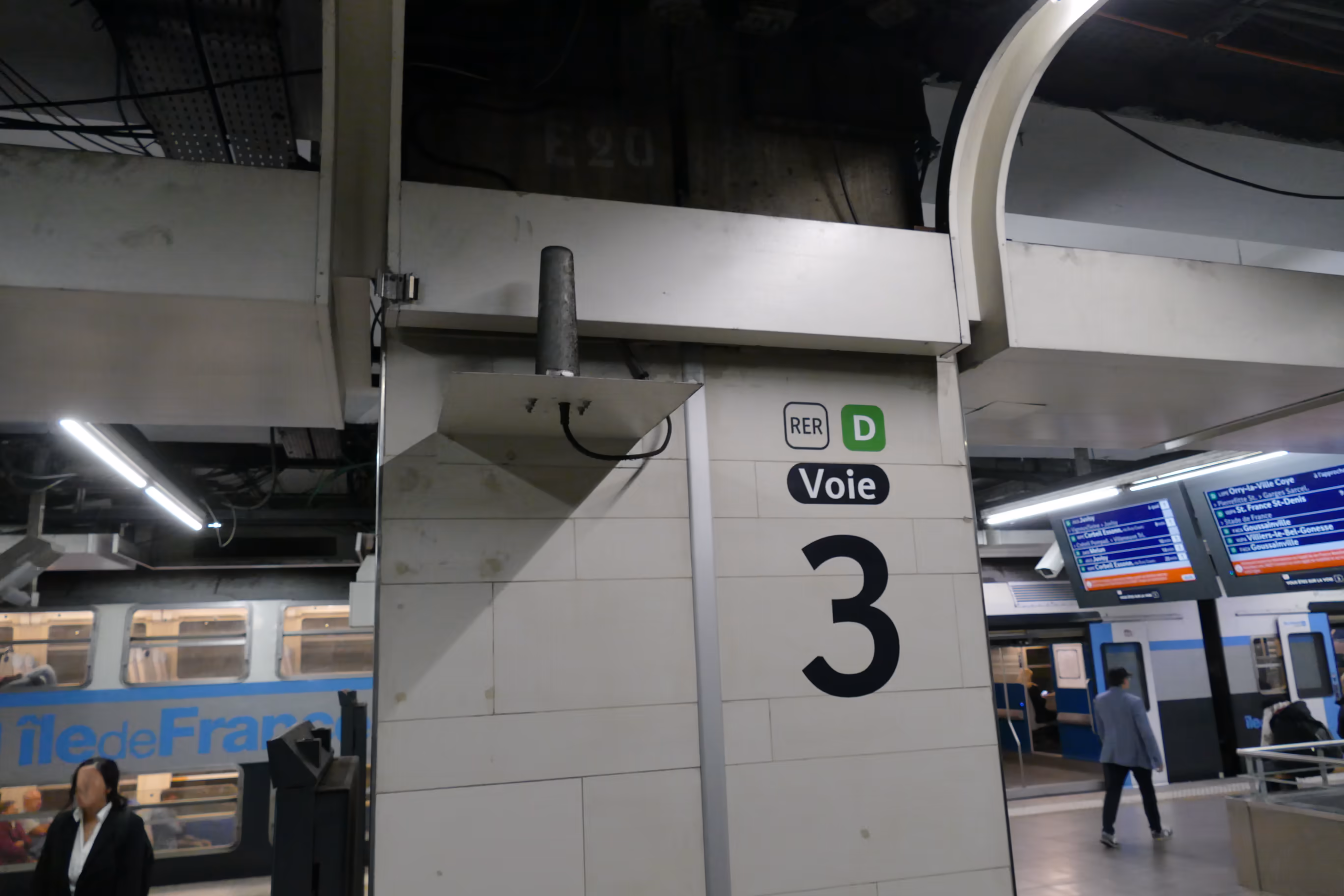

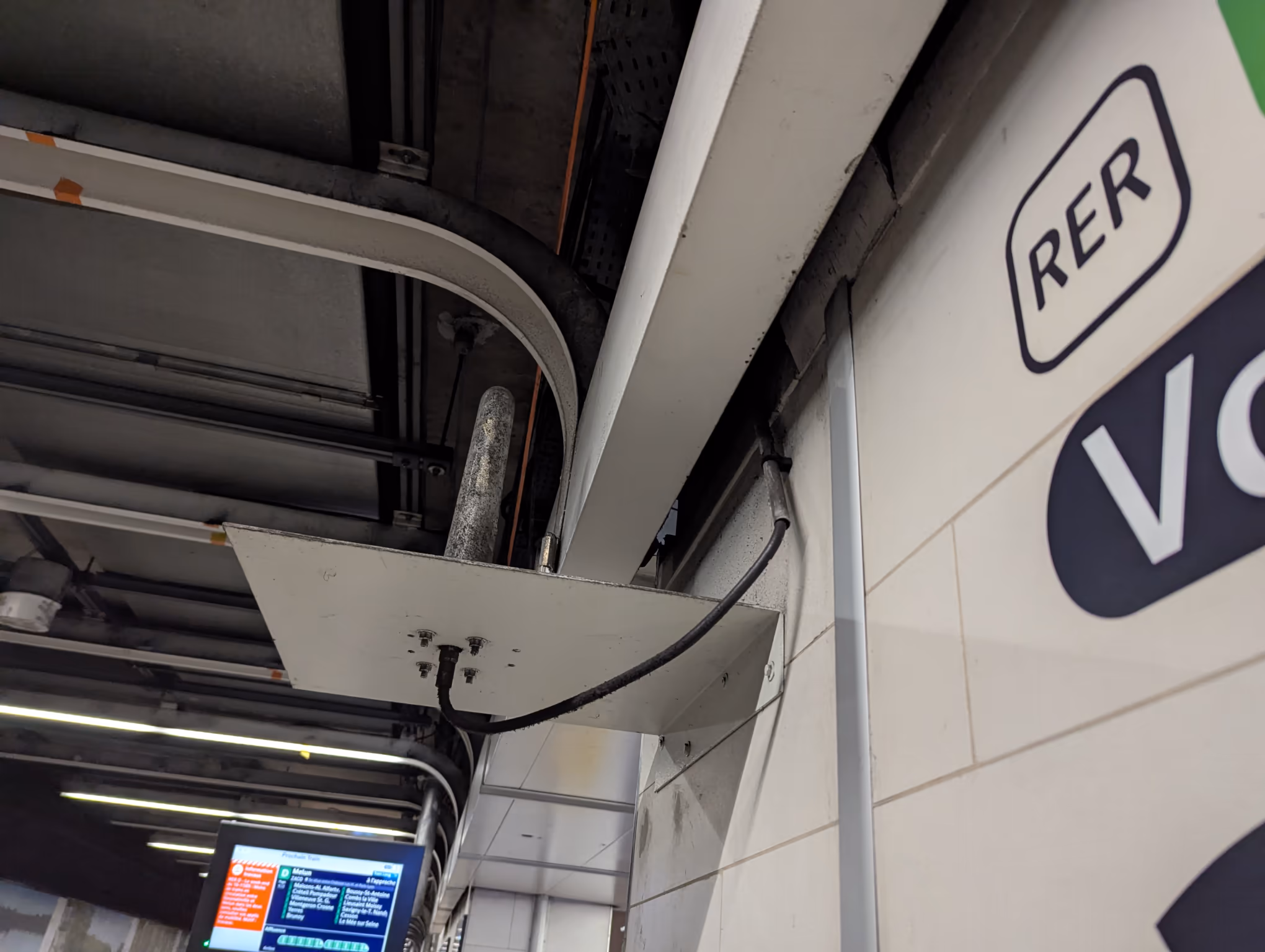

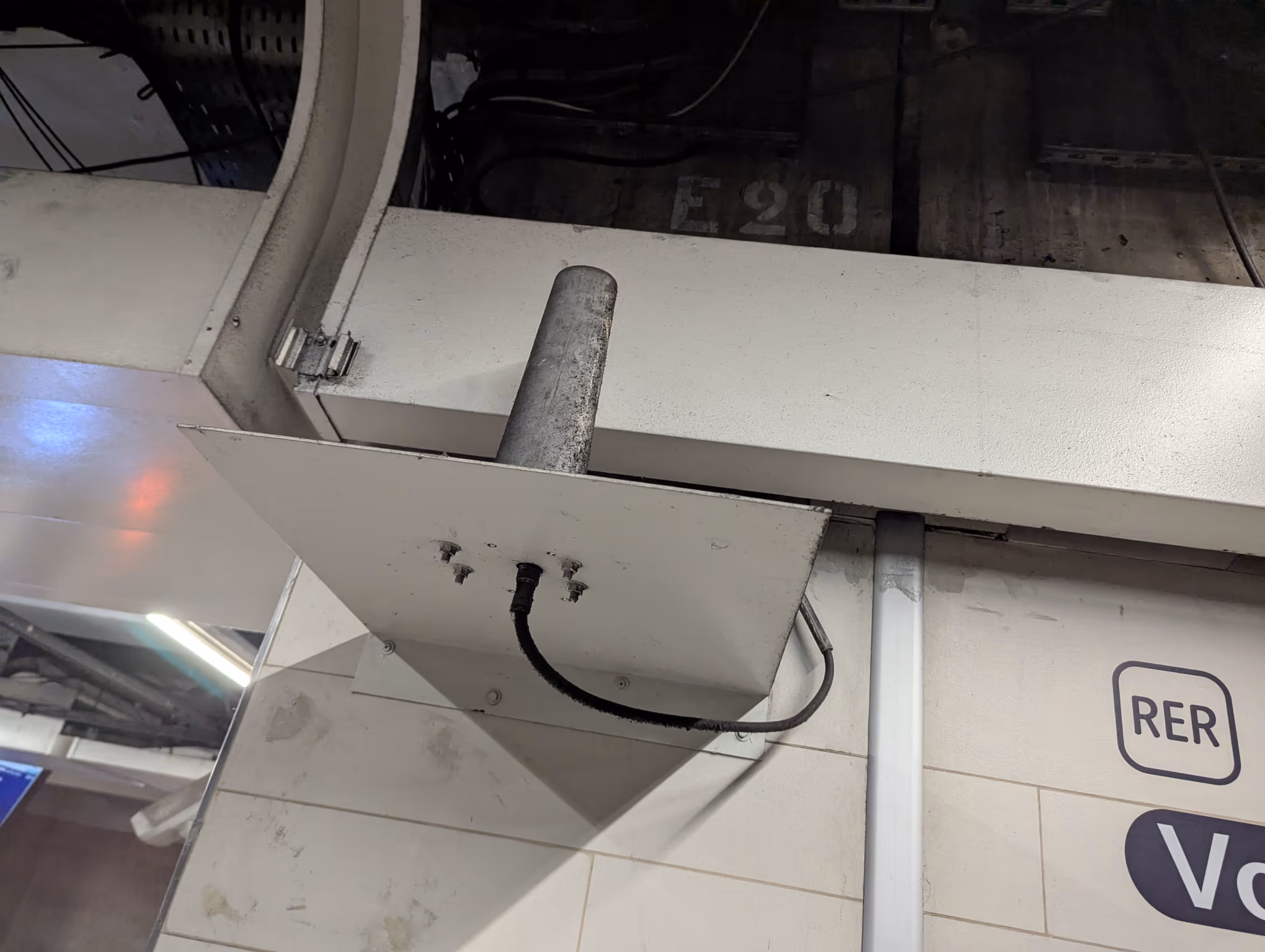

Gare de Lyon RER D, coté sud

C'est encore un autre modèle d'une antenne. Comme la première, cela semble assez ancien.

Le ECI (2528002), le eNB (98664) et le secteur (S2) sont identiques pour les deux antennes, on a donc un seul secteur sans MIMO pour l'ensemble des quais du RER D, contrairement au RER A avec un deux secteurs MIMO pour le quai du RER (S1 et S2).

Le site "64 ALLEE DE BERCY QUAIS RER D GARE DE LYON" mentionne 6 antennes :
- Antenne 8605355 orientation 130° hauteur 5,8 mètres
- Antenne 8605361 orientation 310° hauteur 5,8 mètres
- Antenne 8605357 orientation 310° hauteur 5,3 mètres
- Antenne 8605359 orientation 130° hauteur 5,2 mètres
- Antenne 8605353 orientation 310° hauteur 5,2 mètres
- Antenne 8605363 orientation 310° hauteur 4,7 mètres

Les autres antennes sont pour couvrir les tunnels ou une autre parie de la gare SNCF ?

vivien · « **Réponse #58 le:** 16 mai 2025 à 09:51:57 »

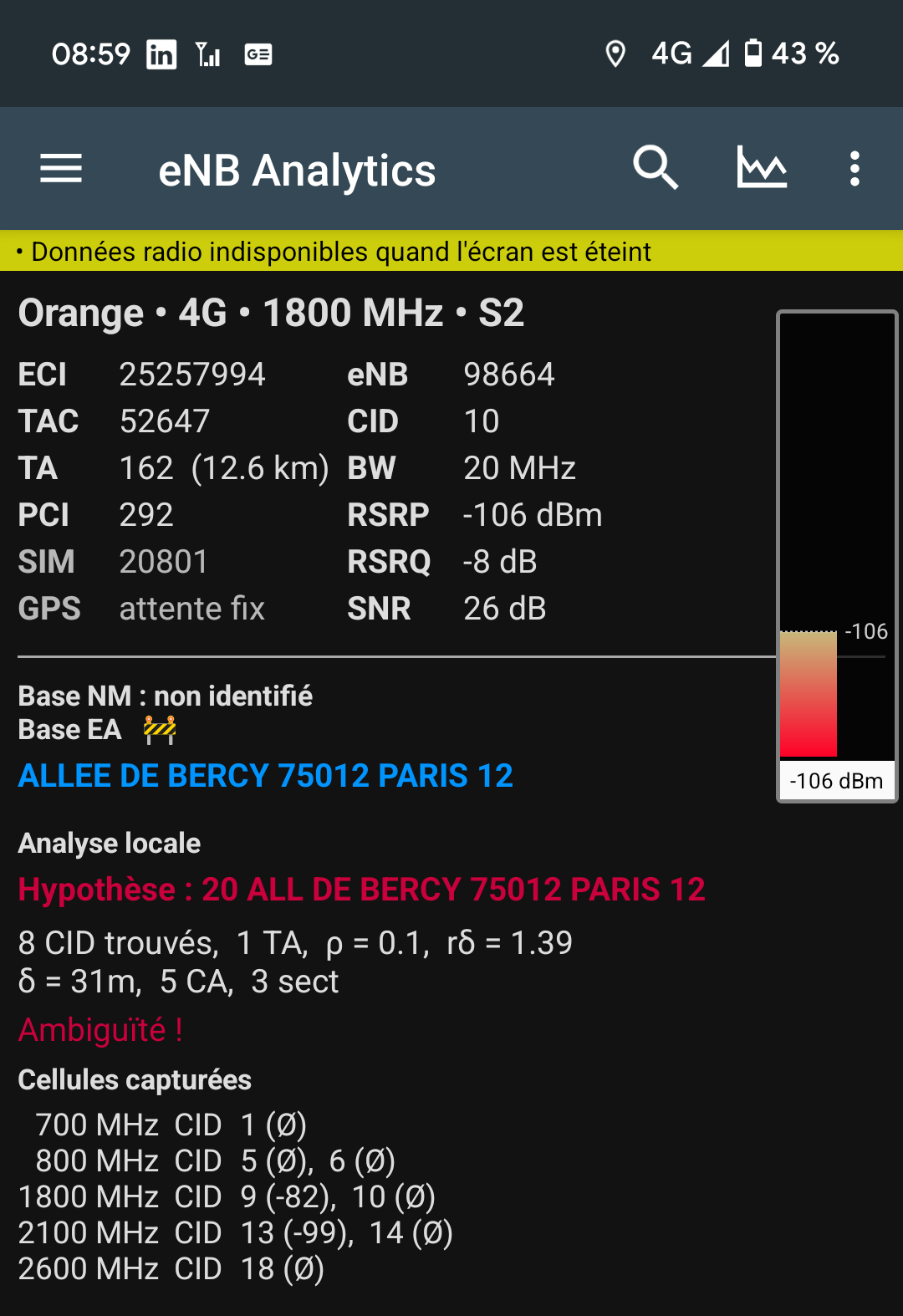

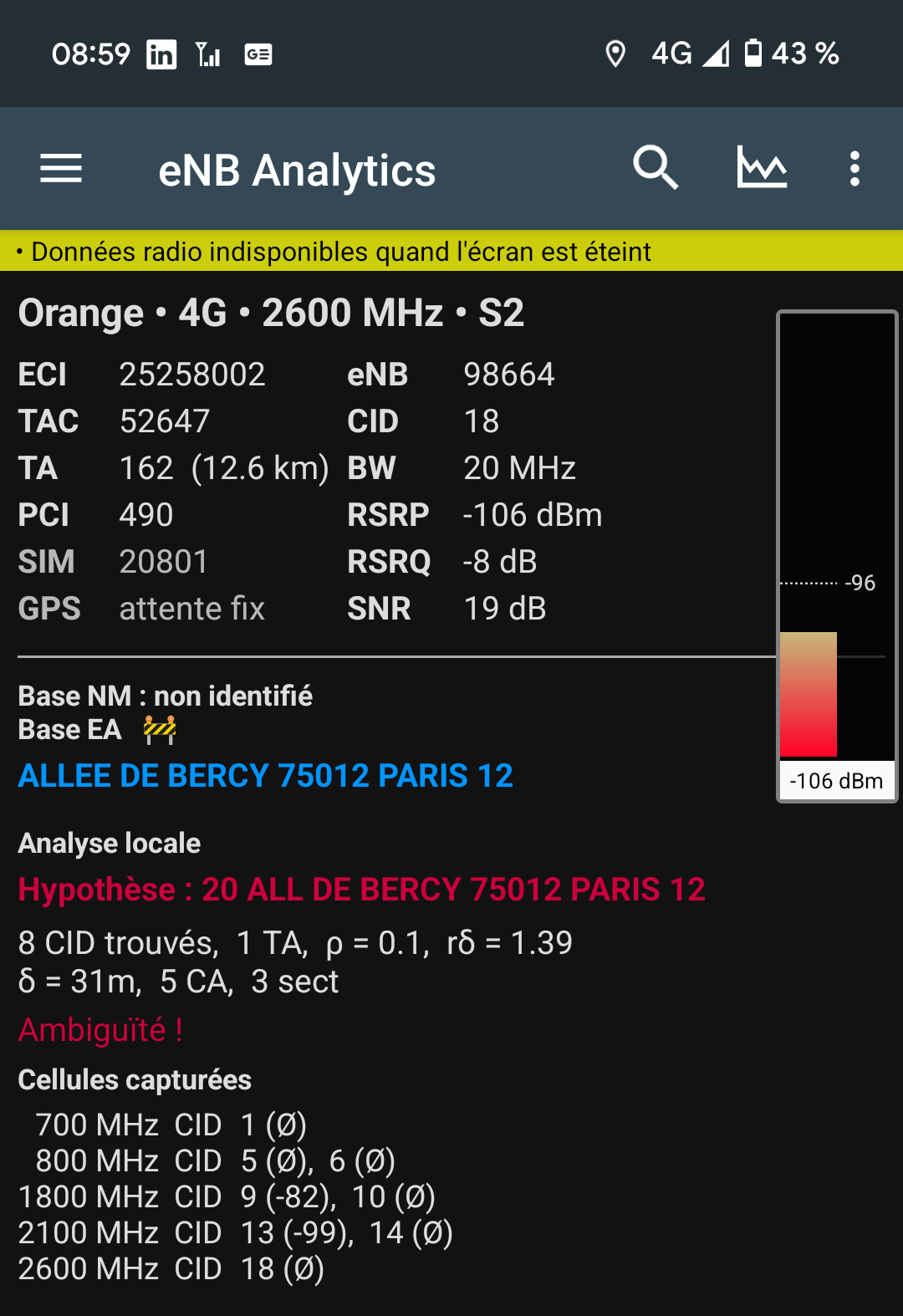

Signal à quelques dizaines de cm de l'antenne, on est sur les mêmes ECI (2528002) et le eNB (98664) que la partie nord et toujours sur le secteur 2 (S2).

RER D coté sud :

Pour rappel, RER D coté nord, on est sur le même secteur :

Citation de: vivien le 16 mai 2025 à 09:43:47

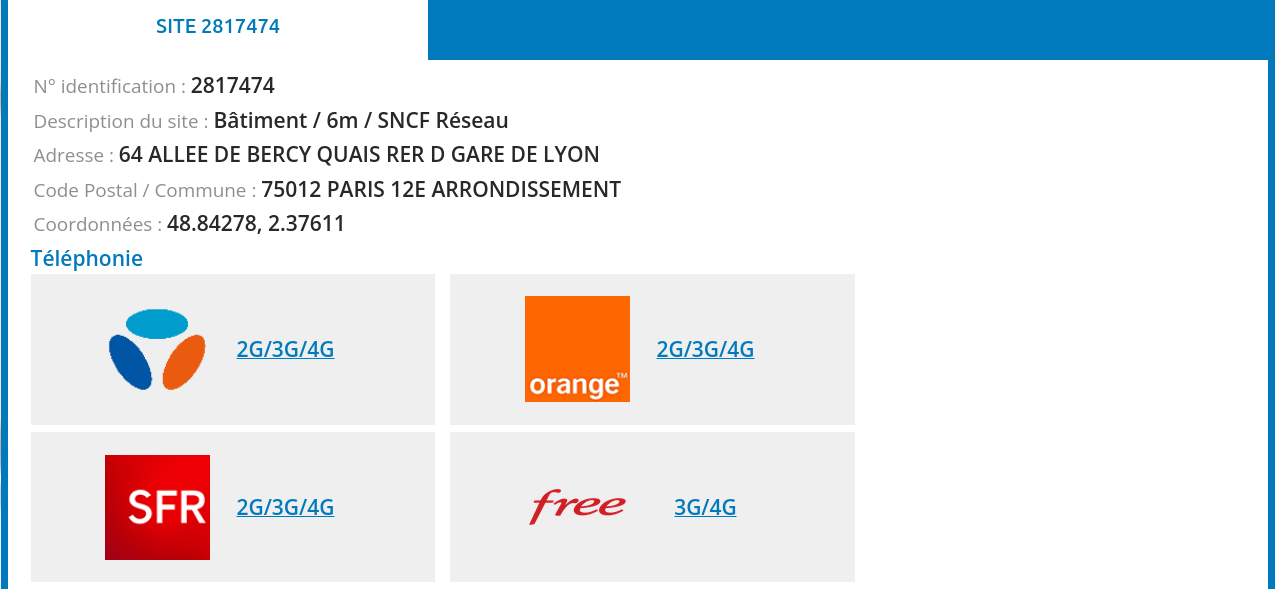

Le site mobile en question pour le quai du RER D :

vivien · « **Réponse #59 le:** 16 mai 2025 à 09:55:31 »

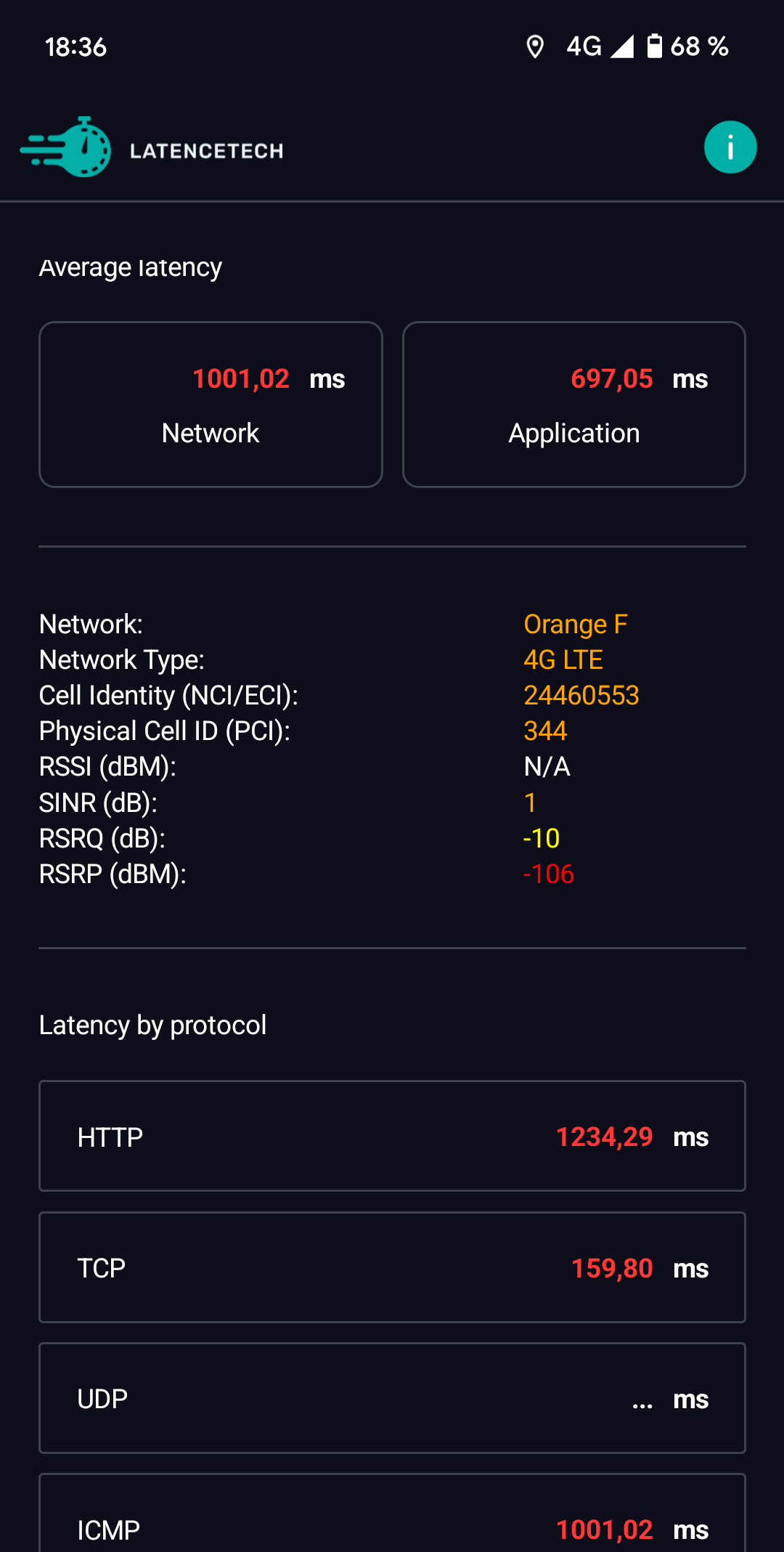

Le soir, sur le quai du RER D, la latence explose, pour dépasser 5 secondes et les téléphones considèrent avoir perdu internet.

J'ai interrogé des voyageurs, pour eux gare de Lyon, c'est la zone blanche (alors qu'en heure creuse, cela fonctionne plutôt bien).

Pas de SpedTest possible, il considère ne pas avoir d'accès à internet avec la latence de plusieurs secondes.

Voici un test (réalisé à une dizaine de mettre de l'antenne nord)

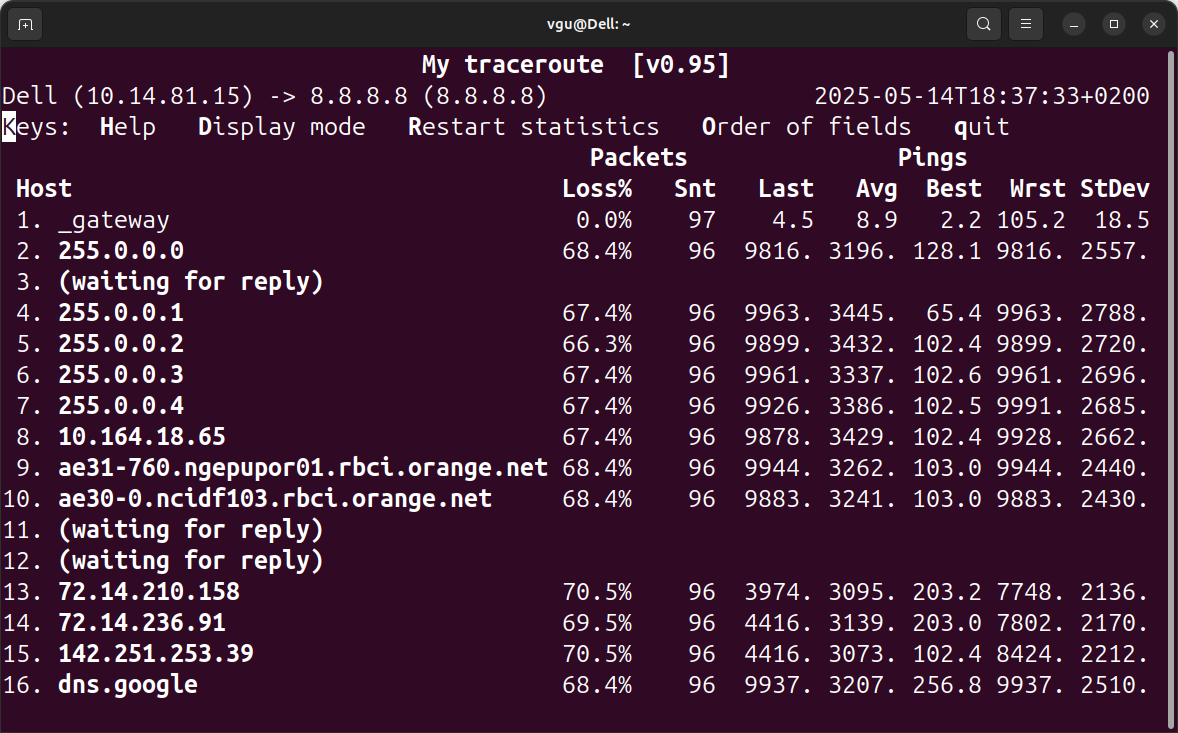

Traceroute réalisé depuis mon PC en partage de connexion sur mon mobile, on voit bien la latence de plusieurs secondes : (le premier saut, gateway, c'est mon mobile)
