Auteur Sujet: Photos PMI Orange réalisé en 2014 sur Maisons-Alfort (94) (Lu 596 fois)

vivien · « **le:** 03 août 2024 à 17:54:45 »

C'est un sujet que l'on m'a demandé d'anonymiser et j'ai merdé dans mes requêtes SQL.

Je reprends donc ici le contenu du sujet en questions.

C'est un immeuble de plus de 12 logements à Maisons-Alfort (94), donc en zone très dense : on a donc un point de mutualisation dans l'immeuble.
L'immeuble a été fibré par Orange en 2014 (L'Opérateur d'Immeuble est Orange).
Les photos datent d'avril 2021.

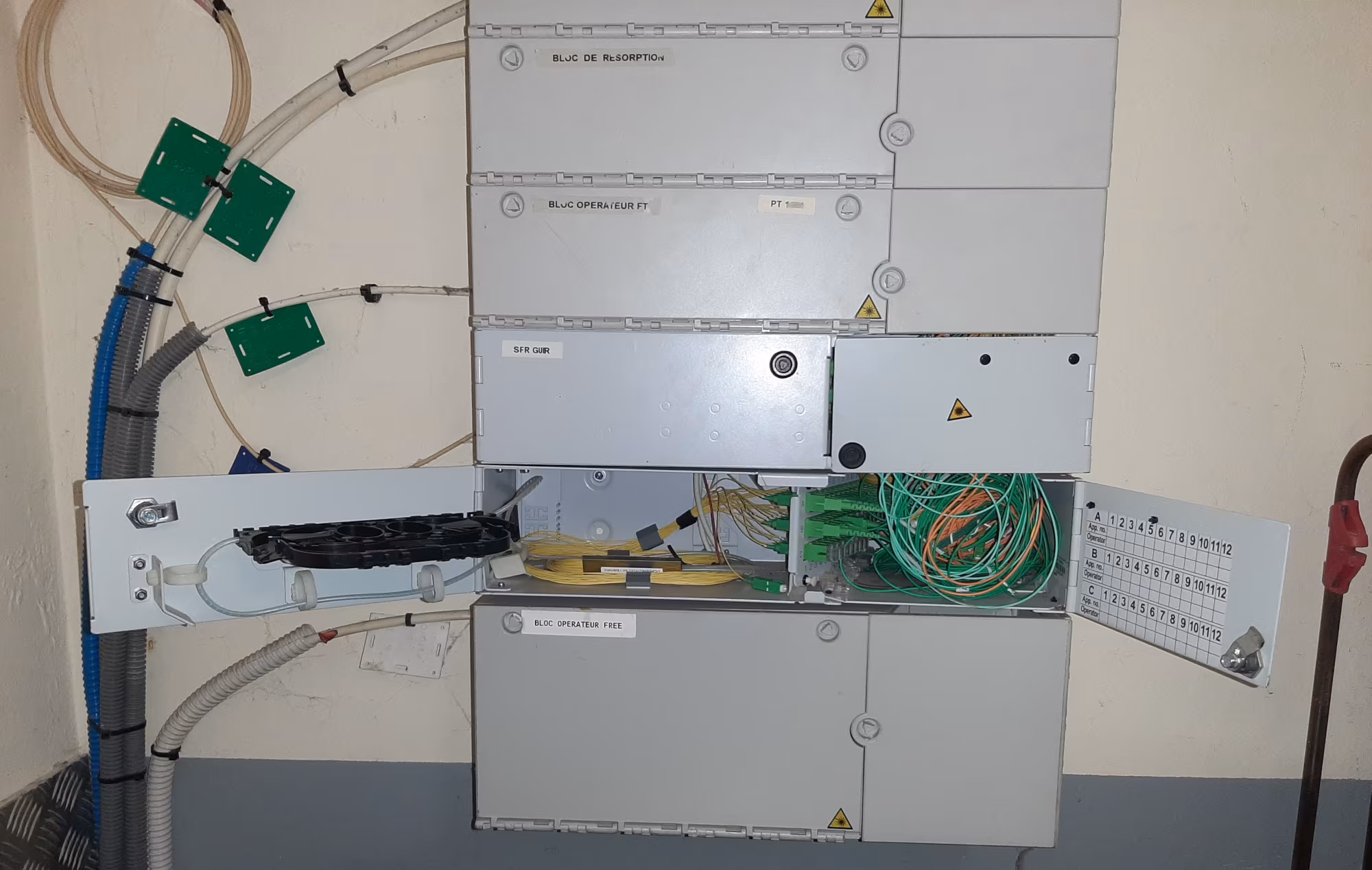

Vue d'ensemble : (le PMI est situé dans le local poubelle)

vivien · « **Réponse #1 le:** 03 août 2024 à 17:55:28 »

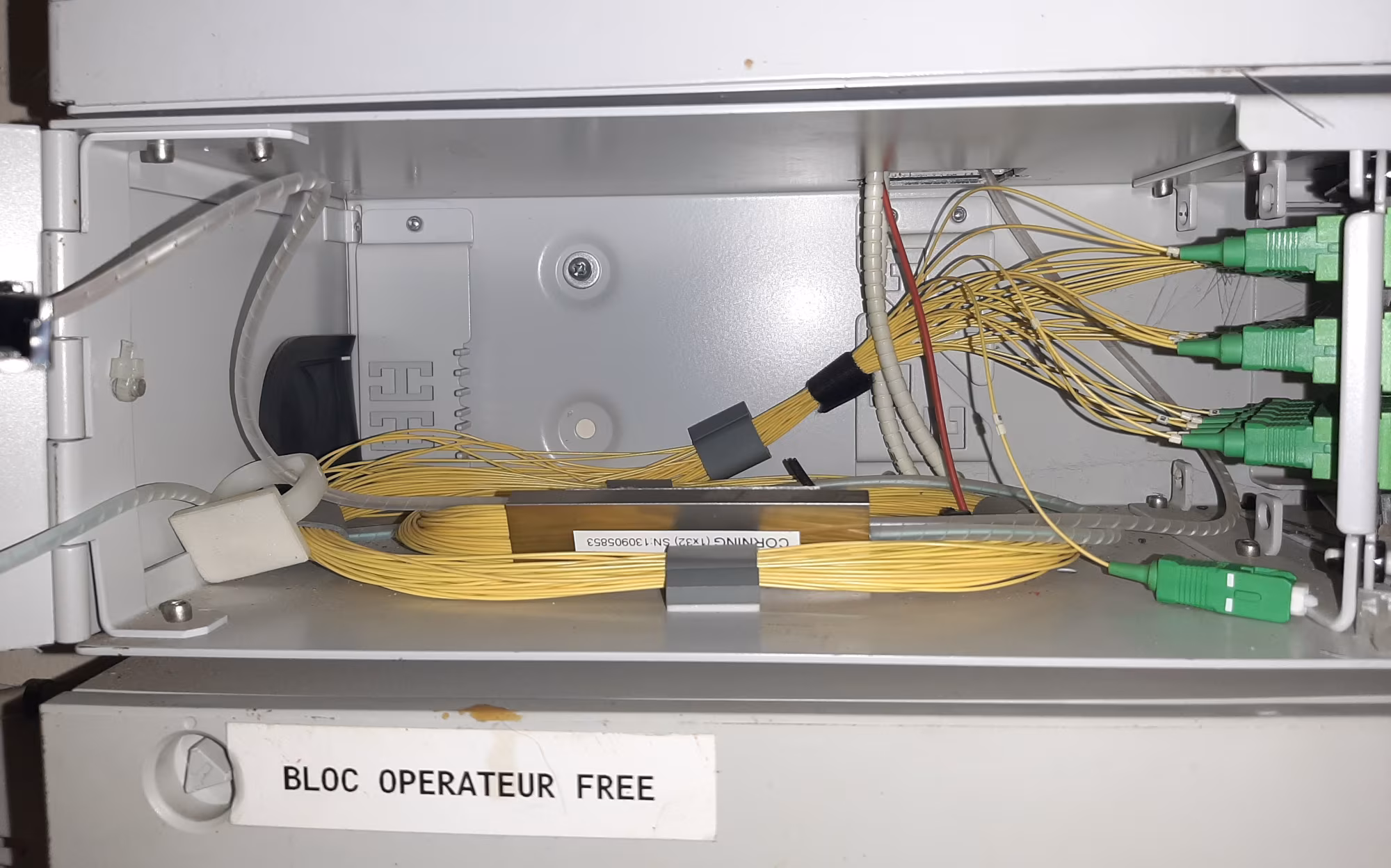

Le module opérateur Free

Il a l'air fermé quand on le voit de loin, mais en fait, il suffit de tirer sans aucun effort dessus pour s'apercevoir que les triangles sont en fait ouverts...
Actuellement, d'après Orange un seul client Free est raccordé à la fibre dans cet immeuble pour l'instant.

vivien · « **Réponse #2 le:** 03 août 2024 à 17:56:16 »

vivien · « **Réponse #3 le:** 03 août 2024 à 17:57:16 »

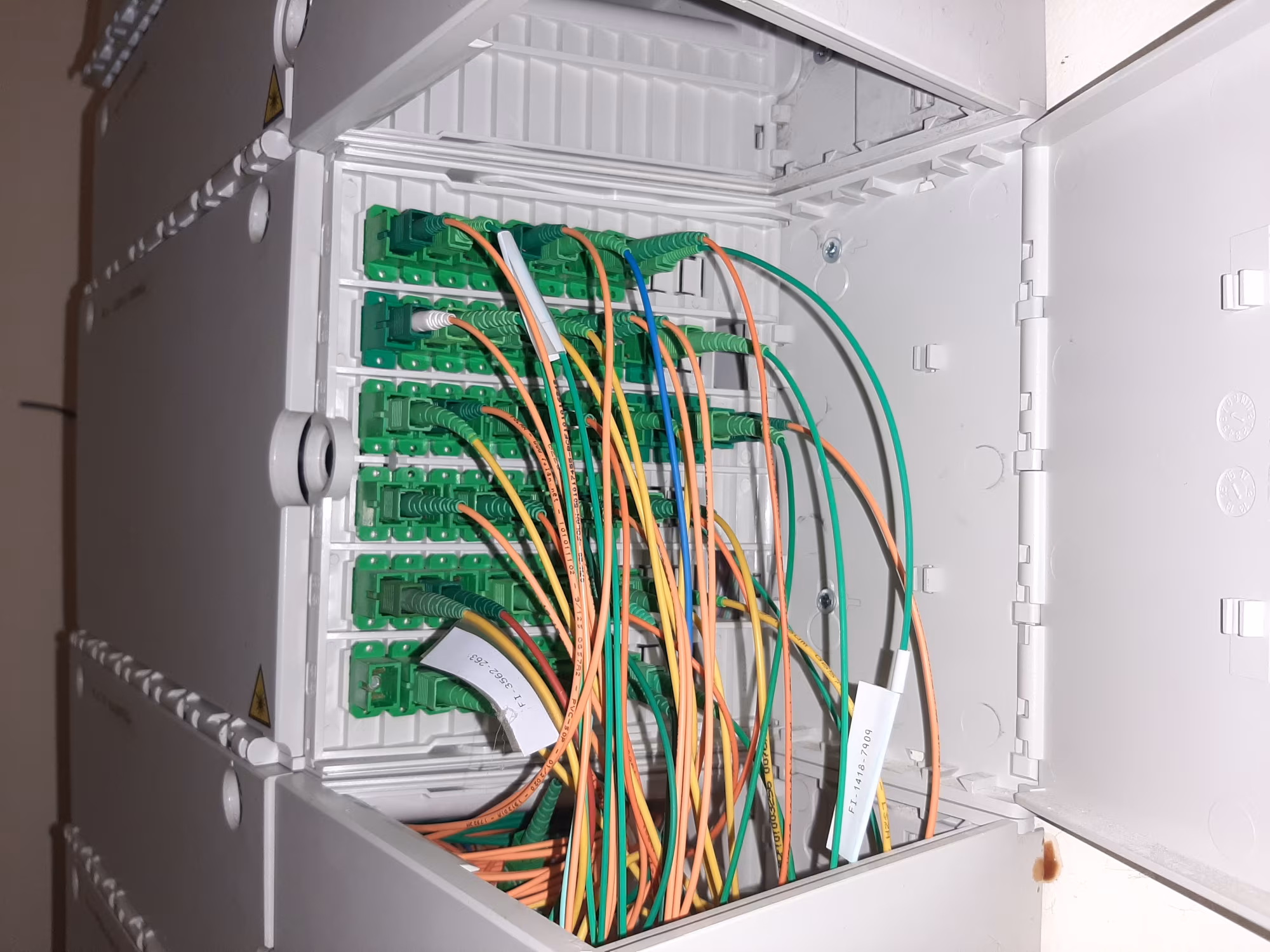

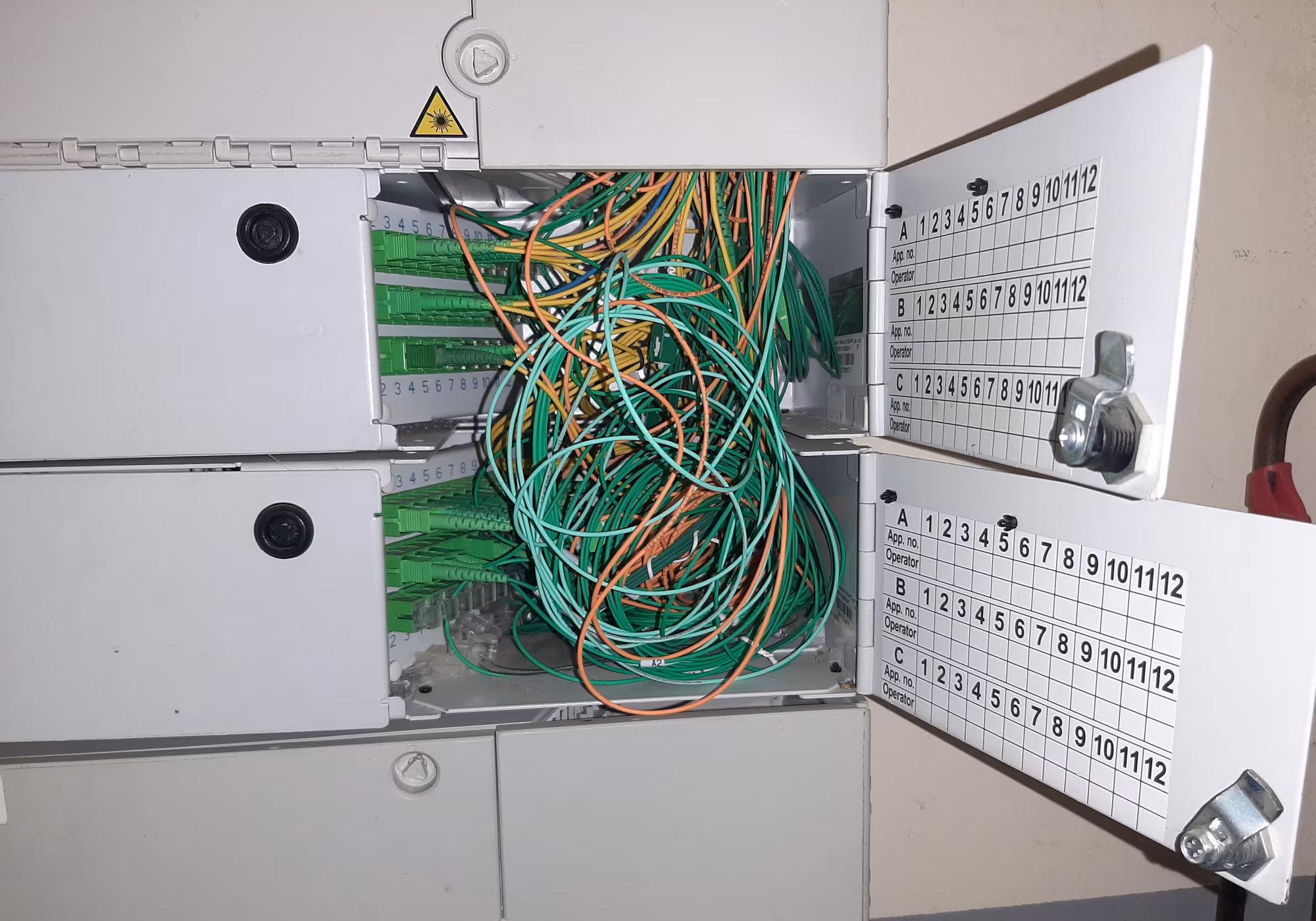

Le module opérateur Bouygues

Il contient les coupleurs optiques Bouygues et part ensuite vers le NRO.
L'adduction de l'immeuble semble réalisée par SFR pour Bouygues.

Pourquoi y-a-t-il une prise verte de débranchée ? Elles devraient être débranchées à droite, et pas à gauche si je ne m'abuse

vivien · « **Réponse #4 le:** 03 août 2024 à 17:58:16 »

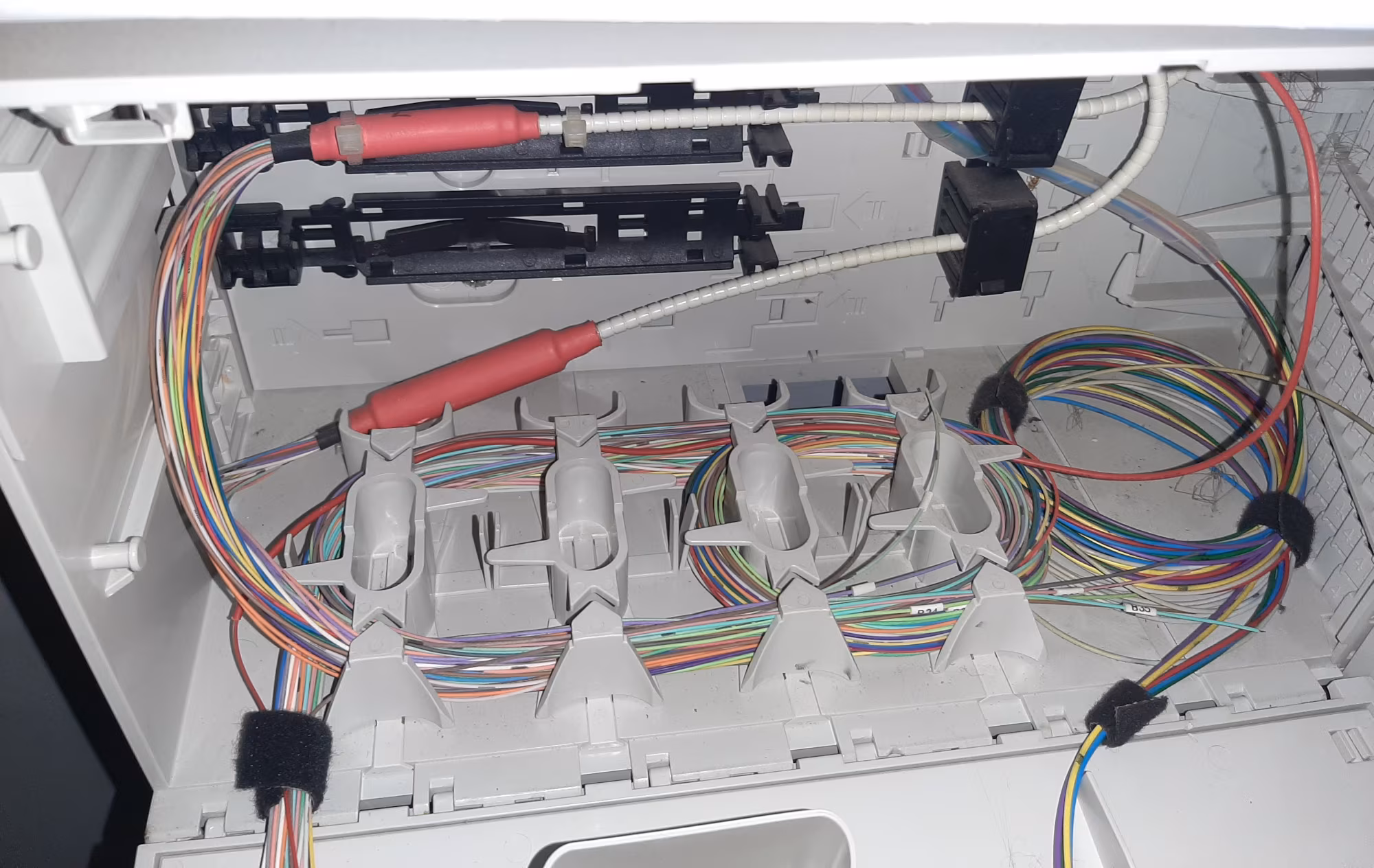

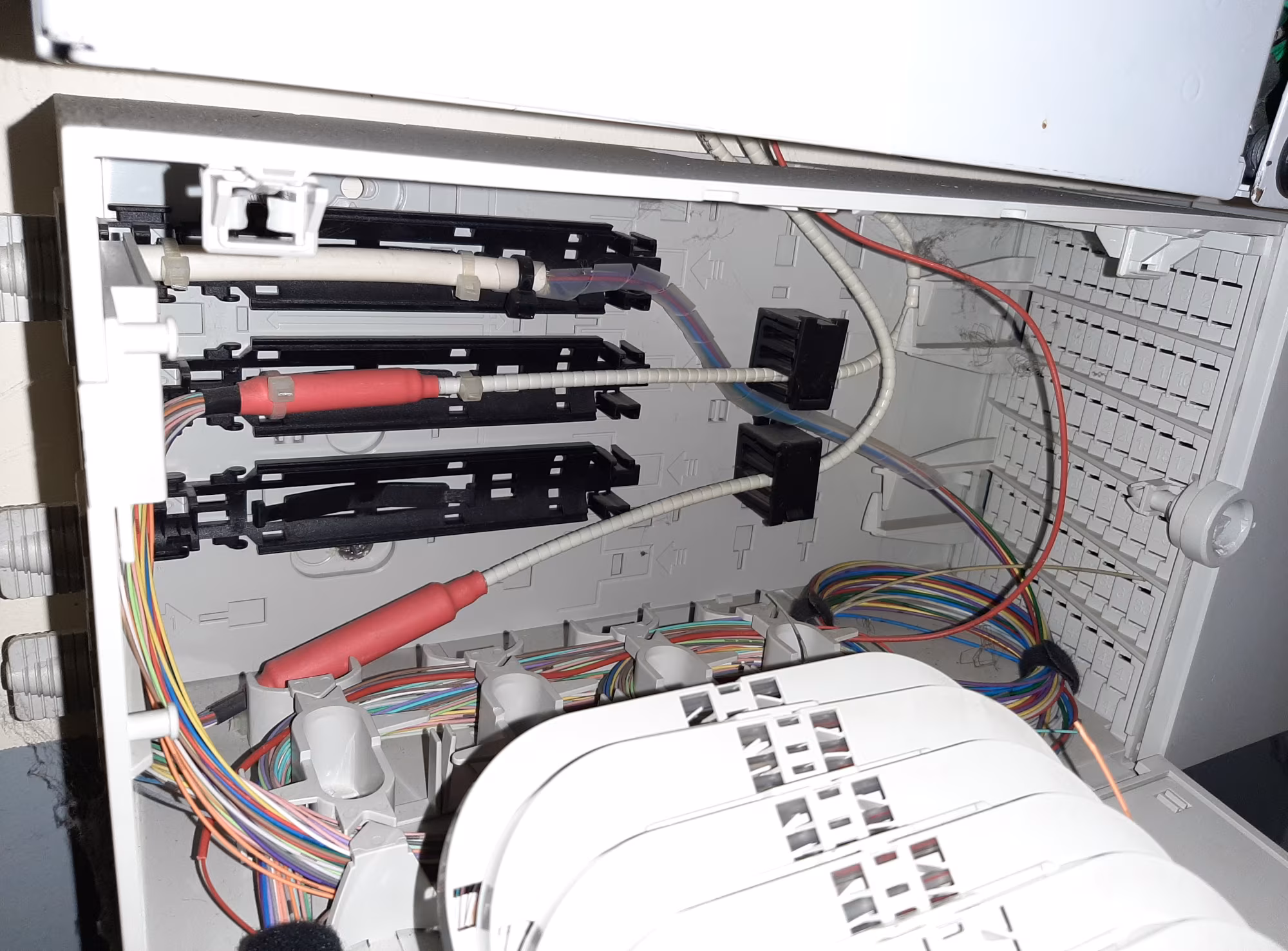

L'arrivée des fibres au PMI :

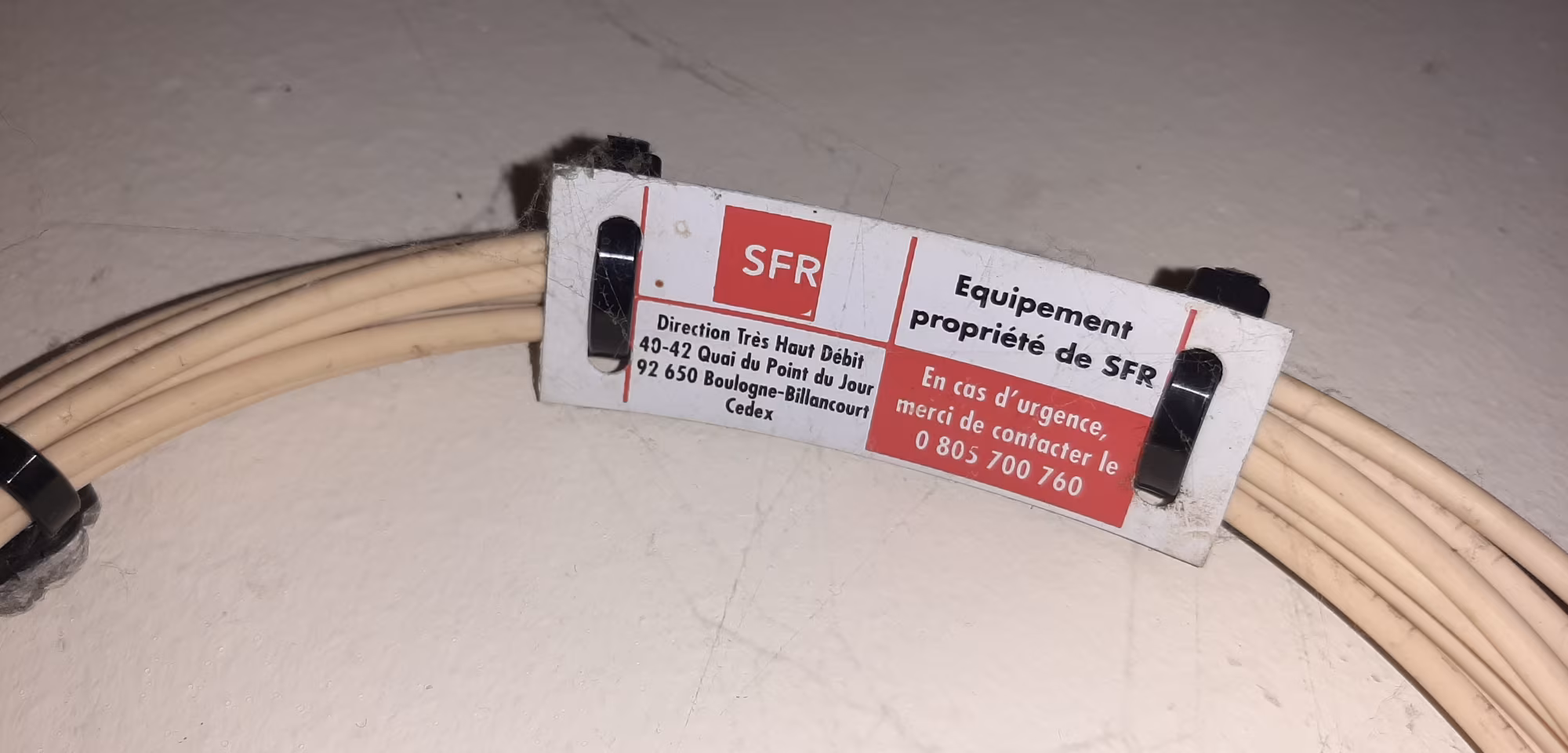

Fibre SFR qui adducte l'immeuble :

vivien · « **Réponse #5 le:** 03 août 2024 à 17:58:42 »

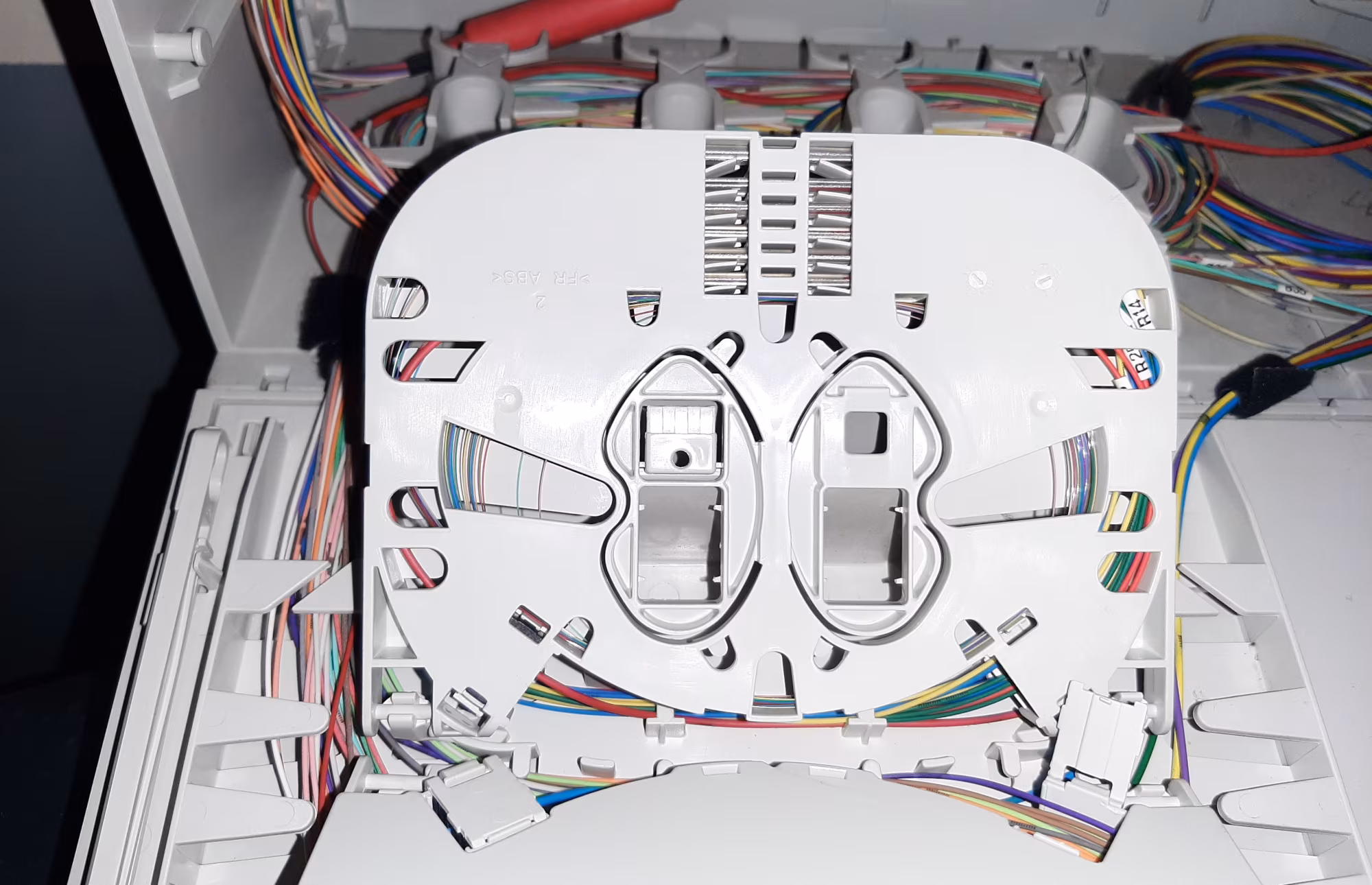

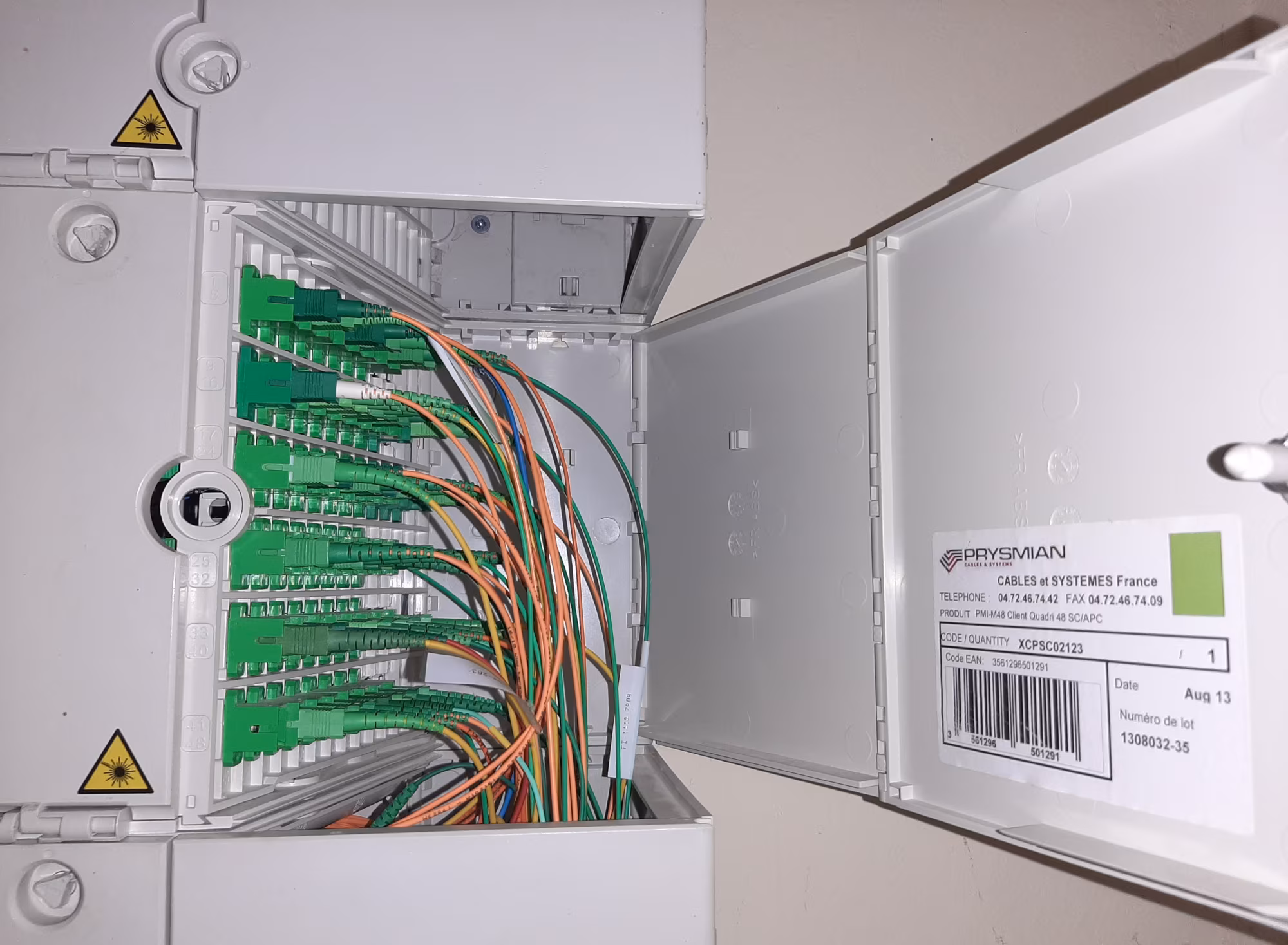

Le module client

Les fibres partent vers les prises optiques situées dans l'immeuble.

vivien · « **Réponse #6 le:** 03 août 2024 à 17:59:24 »

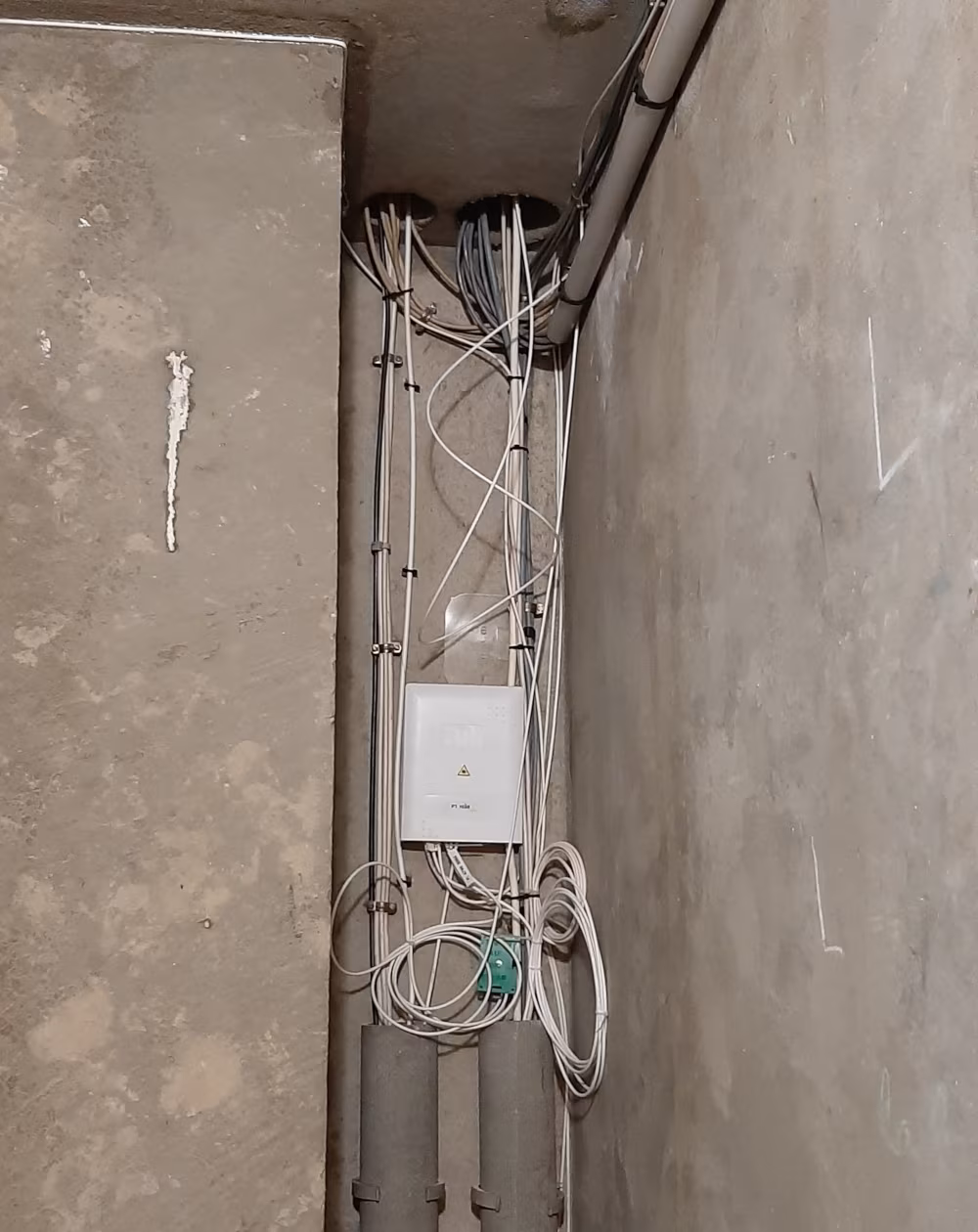

Point de branchement (PB) dans les étages

Maintenant, voilà l'état des PB des étages. Cette fois-ci, je n'ai rien ouvert.
Certains étages ont des PB sans cache, soit il a été laissé par terre ou alors il n'y en a plus du tout.
Souvent, lors d'un nouveau raccordement, certains techniciens laissent les PB de plusieurs étages à l'air libre...

Je ne ferai pas de commentaire sur la gestion des câbles.
Chose à noter : de nombreux clients ne sont pas raccordés au PB de leur étage par manque de place, et sont donc obligés d'être raccordés plusieurs étages en dessous ou au dessus. Du coup, on se retrouve avec des fibres destinées aux pavillons à certains étages alors qu'on aurait peut-être pu éviter cette situation ?

En haut à droite, le câble caxial SFR (datant de l'époque de Numercable)

Point de branchement pour le câble SFR qui n'a plus de boitier pour fermer :

vivien · « **Réponse #7 le:** 03 août 2024 à 17:59:31 »

Sinon, à quoi servent les petits boîtiers qu'on voit sur cette phoro ? Ça correspond au cuivre ? Je n'en ai pas encore vu de boîtier similaire sur le forum.

Réponse par un autre membre du forum : Urmet est un fabricant d'interphone. Ce doit être les liaisons entre la platine de rue et les postes intérieurs.

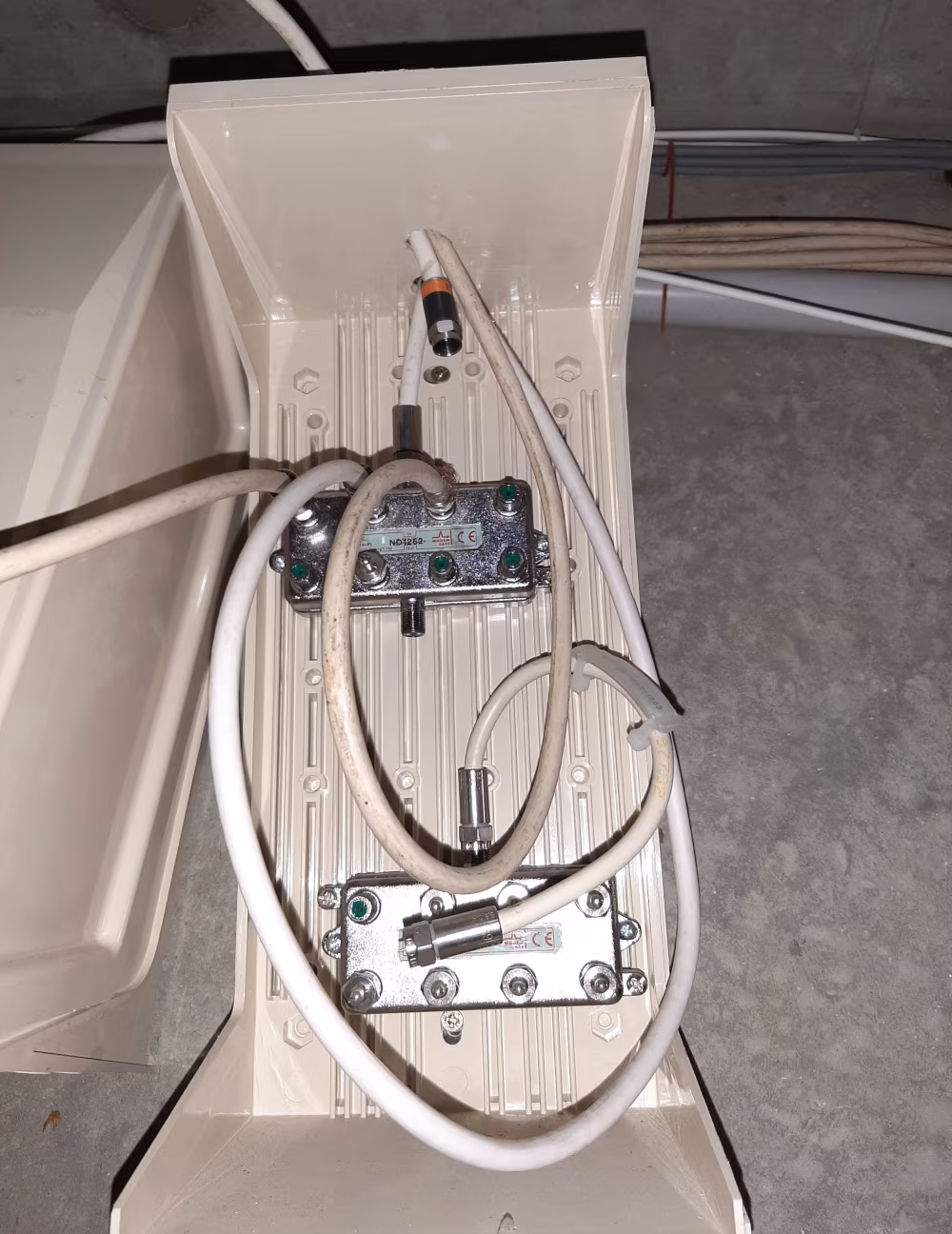

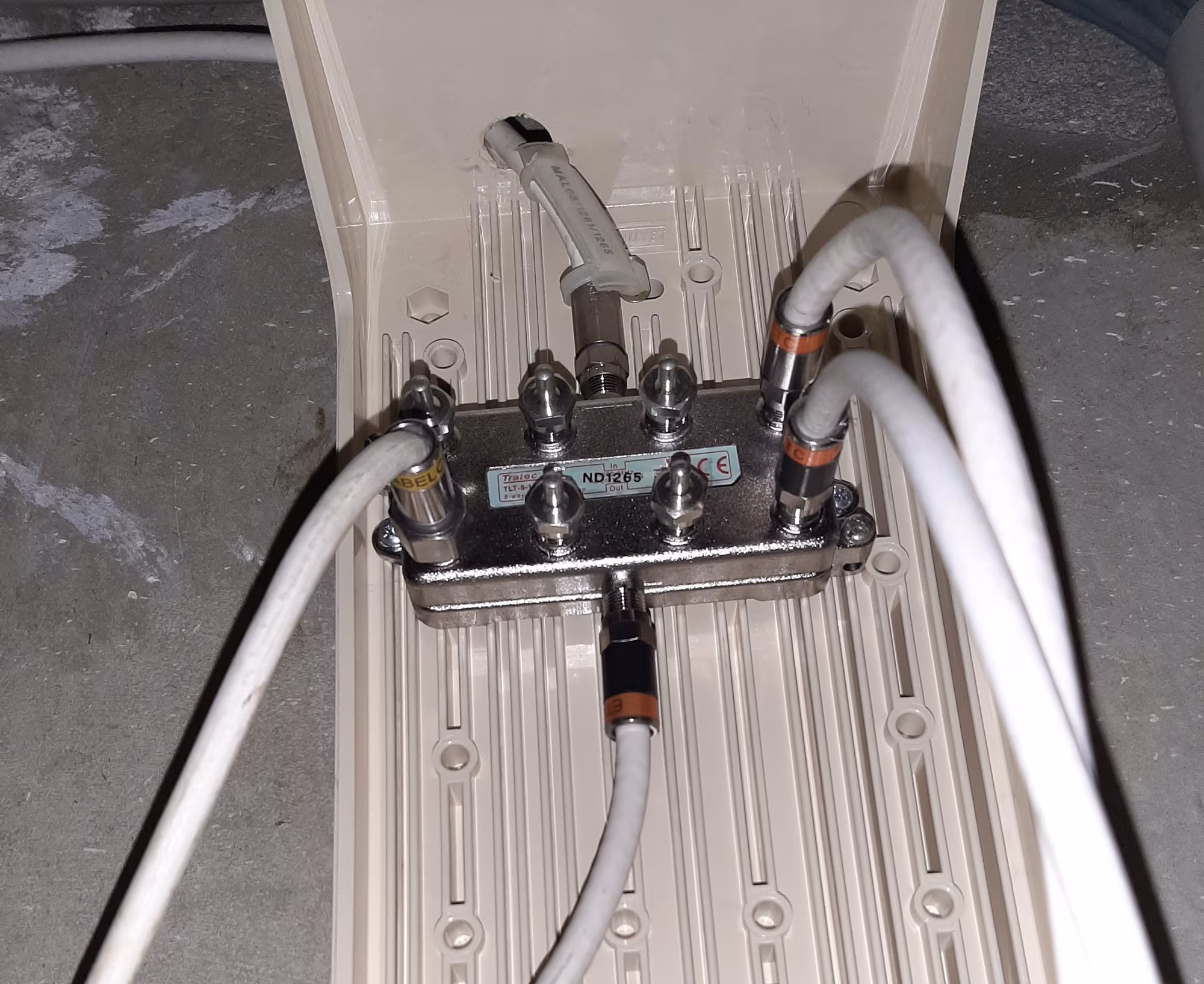

En haut, les câbles coaxiaux pour l'antenne de télévision collective :

vivien · « **Réponse #8 le:** 03 août 2024 à 18:00:54 »

C'est pratiquement la jungle à tous les étages, et trop de boîtiers sont laissés ouverts.

Et même quand le couvercle blanc du PB est remis, les caches transparents des cassettes sont pratiquement toujours laissés par terre... $:-\$

Quelqu'un saurait si les boîtiers contenant des câbles coaxiaux correspondent à des installations câble SFR ou Numericable ?
Je n'ai pas vu d'équipement Numericable ou autre dans l'immeuble cependant. Mais peut-être qu'ils sont dans un autre endroit fermé à clé.

vivien · « **Réponse #9 le:** 03 août 2024 à 18:00:59 »

vivien · « **Réponse #10 le:** 03 août 2024 à 18:01:38 »

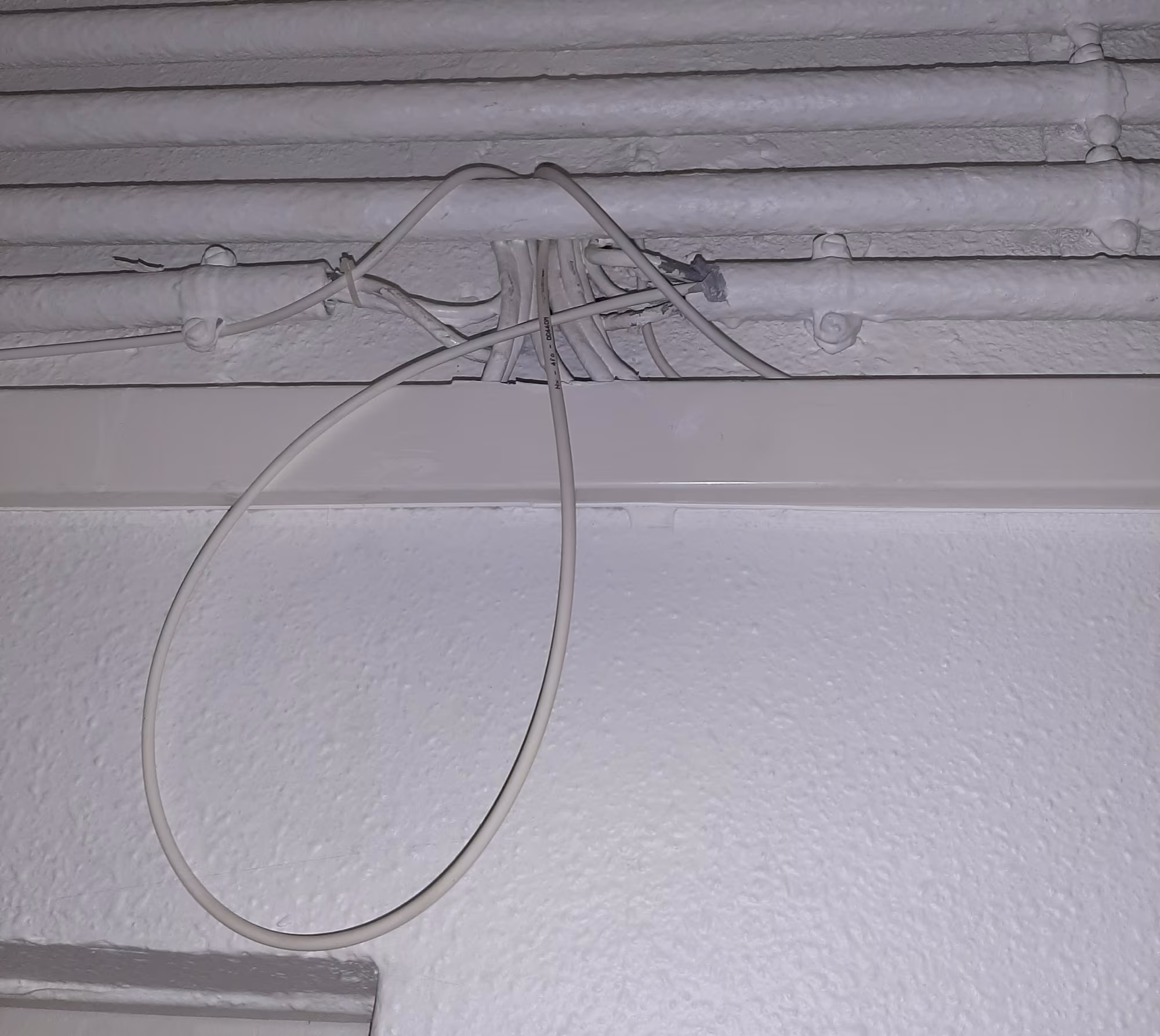

Photo d'un câble qui vole, au lieu de suivre les autres...

vivien · « **Réponse #11 le:** 03 août 2024 à 18:10:34 »

Voilà, je suis désolé d'avoir merdé sur ce sujet, mais heureusement, il y avait peu de commentaires.

À noter, que c'est un test, les photos de ce sujet sont au format AVIF.

Le but est de vérifier si tout se passe correctement avec ce format de fichier plus efficace que WebP et JPEG.
