Photos de NRA-MeD (NRA de Montée en débit)
« le: 17 novembre 2013 à 15:14:23 »
Photos de NRA-MeD (NRA de Montée en débit)

Pour vulgariser, ces armoires contiennent les modems ADSL (DSLAM) coté opérateur. En rapprochant ces armoires du domicile on gagne en débit.

Les photos sont issus des posts de Nurbo sur Gretz-Armainvilliers (77) et Pascal25 sur Bourguignon (25), bernardoym sur Saints-Geosmes (52).
Merci à eux pour les photos !

Vu extérieure du NRA MeD sur Saints-Geosmes (52) :

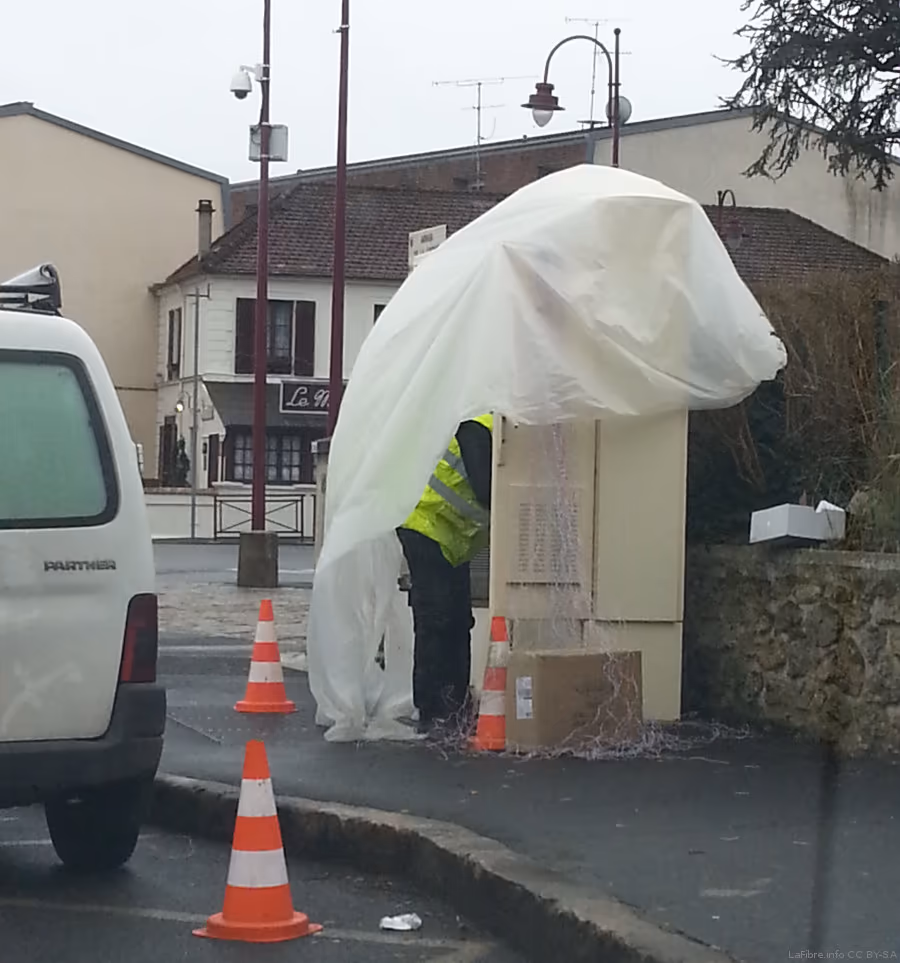

Vu extérieure du NRA MeD sur Gretz Armainvilliers (77) :


Vu extérieure du NRA MeD sur Bourguignon : Ces 3 baies permettent d’accueillir les DSLAM des 4 opérateurs : 2 DSLAM par baie + une baie répartiteur cuivre.


La baie répartiteur cuivre où arrivent les fils de cuivre avant de partir vers les DSLAM :


Même baie après câblage :


Morceau de carton pour éviter de couper les jarretières :


Raccordement d'un abonné :

vivien

  • Administrateur
  • *
  • Messages: 29 569
    • Twitter LaFibre.info
Photos de NRA-MeD (NRA de Montée en débit)
« Réponse #1 le: 17 novembre 2013 à 15:15:12 »
La baie de gauche pour le DSLAM N°3, N°4 et N°5 - on voit les batteries : (sur Bourguignon)


Avec le DSLAM de Free :


DSLAM Free aprés mise en service :


DSLAM SFR :


et l'ensemble de la baies FREE et SFR



La baie centrale pour le DSLAM N°1 et N°2.

Ici seul le DSLAM d'Orange est installé : (sur Bourguignon)


Baie avec le DSLAM d'Orange : (sur Gretz-Armainvilliers)

vivien

  • Administrateur
  • *
  • Messages: 29 569
    • Twitter LaFibre.info
Photos de NRA-MeD (NRA de Montée en débit)
« Réponse #2 le: 17 novembre 2013 à 15:15:46 »
Le DSLAM Orange qui a pris la pluie :

Le DSLAM n'a qu'une seule carte pour l'instant (ADSL2+ pas de VDSL), bien qu'ils aient tout câblé. C'est malin! Les autres emplacements sont des "cartes fictives", qui servent juste à porter les connecteurs.



Le dslam d'Orange est un dslam Huawei MA5603T (« 6U », U = carte de services)
Dimensions du dslam : 442mm x 283,2mm x 263,9mm (largeur x profondeur x hauteur)



1 à 4 : ADxx => cartes de services pour les abonnés (service board)
Sur la photo il n’y a qu’une carte car le dslam n’est installé qu’avec une seule carte au départ. Orange dimensionne les cartes en fonction du nombre d’abonnés à muter dessus, il rajoute donc les cartes juste avant la migration de masse.
Ici, ce sont normalement des cartes de services de 64 ports pour l’ADSL2+ (annexe A, B, M et J)
*Les cartes de services pour du VDSL2 de profils 8a à 17a sont des cartes de 24/48 ports. Les cartes de services pour du VDSL2 profil 30a (non autorisé par l’ARCEP) sont des cartes de 24 ports. Les cartes VDSL2 sont compatibles pour de l’ADSL/ADSL2+
Vous avez 2 connecteurs qui se branchent sur chaque carte clients (32 ports/connecteur pour les cartes ADSL2+), et qui vont sur les réglettes (AD/1111 à AD/1114 qui se trouvent dans l’armoire passive). D'ailleurs il y a bien une étiquette sur chaque connecteur pour pas se tromper (normalement...) de réglette : "S1x1 AD/1111", etc.

Les cartes de services ADSL commencent par « AD » si j’ai bien compris. Sur la photo je n’arrive pas à lire mais je sais qu’il existe des cartes qui se nomment ADEF/ADBF/ADEE.
Les cartes VDSL2 commencent par un « VD », VDEB/VDBD (ce sont des cartes 32ports, je n’ai pas trouvé la référence pour les cartes VDSL2 24/48 ports)

5 et 6 : 2 slots vides pour des cartes de services (cartes clients), comme celles du dessus. 6 slots avec des cartes 64 abonnés en ADSL2+, 384 abonnés au maximum sur ce dslam. En revanche si on ne met que des cartes VDSL2+ à 48 ports, on arrive à 288 abonnés max pour le même dslam.

7 : SCUN => Tableau de commande avec 4 ports de liaison montante (Main Control Board)
8 : GICF => Carte de liaison montante (2 GE Optical Ports Uplink Board with SFP module, 1000Base-Sx/Lx)
9 : PRTE => Carte pour l’alim (DC Power Board)
10 : Ventilateur (Fan Tray)


Merci à NBQG1304 pour les infos sur le DSLAM.

vivien

  • Administrateur
  • *
  • Messages: 29 569
    • Twitter LaFibre.info
Photos de NRA-MeD (NRA de Montée en débit)
« Réponse #3 le: 17 novembre 2013 à 15:16:42 »
En haut le tiroir d’arrivée de la fibre optique suivit en dessous par le convertisseur 220v => 48v:


L’intérieur du tiroir optique : Seul 6 fibres sont aujourd'hui connectable (donc insuffisant pour évoluer plus tard en Gpon)

vivien

  • Administrateur
  • *
  • Messages: 29 569
    • Twitter LaFibre.info
Photos de NRA-MeD (NRA de Montée en débit)
« Réponse #4 le: 17 novembre 2013 à 15:17:37 »
Réenclencheur et para-foudre monophasé à cartouche :


Disjoncteurs 48v et 220v :

vivien

  • Administrateur
  • *
  • Messages: 29 569
    • Twitter LaFibre.info
Photos de NRA-MeD (NRA de Montée en débit)
« Réponse #5 le: 17 novembre 2013 à 15:19:02 »
Le chauffage en cas de gel : (sur Bourguignon) :


Le chauffage et l’arrivée des batteries : (sur Gretz-Armainvilliers) :




Cet article et les photos qui l'illustrent est publié sous la licence Creative Commons CC BY-SA 4.0, afin de permettre sa diffusion par les autres médias (il faut citer l'auteur, Vivien GUEANT, mettre un lien vers cet article et réutiliser la même licence).
Tutoriel pour comprendre comment reprendre un contenu CC BY-SA 4.0.

ifranz67

  • Professionnel des télécoms
  • Client Bbox fibre FTTH
  • *
  • Messages: 624
  • Fibre BBox Miami (fixe) & Sosh 50 GO (mobile)
Photos de NRA-MeD (NRA de Montée en débit)
« Réponse #6 le: 17 novembre 2013 à 16:55:05 »
Merci pour ces photos Vivien :) Toujours aussi intéressant !!

vivien

  • Administrateur
  • *
  • Messages: 29 569
    • Twitter LaFibre.info
Photos de NRA-MeD (NRA de Montée en débit)
« Réponse #7 le: 17 novembre 2013 à 16:56:20 »
Ce n'est pas moi qu'il faut remercier :
Les photos sont issus des posts de Nurbo sur Gretz-Armainvilliers (77) et Pascal25 sur Bourguignon (25).
Merci à eux pour les photos !

Par contre caché au milieu de post, cela nécessitait une mise en valeur.

Zoom sur le switch et les deux DSLAM Free sur le NRA MeD de Bourguignon :





Thornhill

  • Client SFR fibre FTTH
  • *
  • Messages: 806
  • Saint-Médard-en-Jalles (33)
Photos de NRA-MeD (NRA de Montée en débit)
« Réponse #8 le: 17 novembre 2013 à 17:54:57 »
Quelle est la capacité en lignes cuivre d'un NRA-Med comme celui-ci ?

vivien

  • Administrateur
  • *
  • Messages: 29 569
    • Twitter LaFibre.info
Photos de NRA-MeD (NRA de Montée en débit)
« Réponse #9 le: 17 novembre 2013 à 18:01:57 »
Il y a suffisamment de place pour mettre 4 DSLAM qui gèrent chacun environ 1000 lignes.

Par contre le répartiteur va être juste pour 4000 lignes ADSL.

Bref, pas de pb de capacité.

Intervention quand le temps est humide :

ifranz67

  • Professionnel des télécoms
  • Client Bbox fibre FTTH
  • *
  • Messages: 624
  • Fibre BBox Miami (fixe) & Sosh 50 GO (mobile)
Photos de NRA-MeD (NRA de Montée en débit)
« Réponse #10 le: 17 novembre 2013 à 18:24:25 »
Ce n'est pas moi qu'il faut remercier :
Par contre caché au milieu de post, cela nécessitait une mise en valeur.

Autant pour moi merci à vous tous :)

Leon

  • Client SFR sur réseau Numericable
  • Modérateur
  • *
  • Messages: 4 201
Photos de NRA-MeD (NRA de Montée en débit)
« Réponse #11 le: 17 novembre 2013 à 18:32:29 »
Le chauffage en cas de gel : (sur Bourguignon) :
Vivien, le chauffage ne sert pas qu'à éviter le gel. Il sert aussi à éviter la formation de condensation sur les composants, ce qui réduirait beaucoup leur durée de vie. En général, les équipements sont garantis jusqu'à un certain taux d'humidité (90% par exemple), et surtout "hors condensation". Les équipements tolérant la condensation sont beaucoup plus chers.
Bref, ça sert surtout à assécher l'air à l'intérieur.

Leon.
