Hello !
Comme je sais que vous adorez les photos de matos, je vais partager quelques photos de nos différents POP prises cette semaine pendant notre grande tournée d'inventaire
1ère partie : les POP Réseau Les POP réseau sont des Datacenter ou nous allons chercher de la connectivité, mais ou nous n'hébergeons pas (à une exception près) de serveurs.
Auparavant Mikrotik, notre nouveau Backbone est majoritairement composé d'Arista 7050. D'excellents petits routeurs, qui, s'il ne tiennent pas une fullview IPv4, tiennent la full v6 et convergent super vite, le tout en ayant une communation hardware, donc une latence et un packetloss incomparables à ce qu'on avait avant
Nous avons aussi du Brocade et du Juniper en Edge.
Scaleway DC2 :

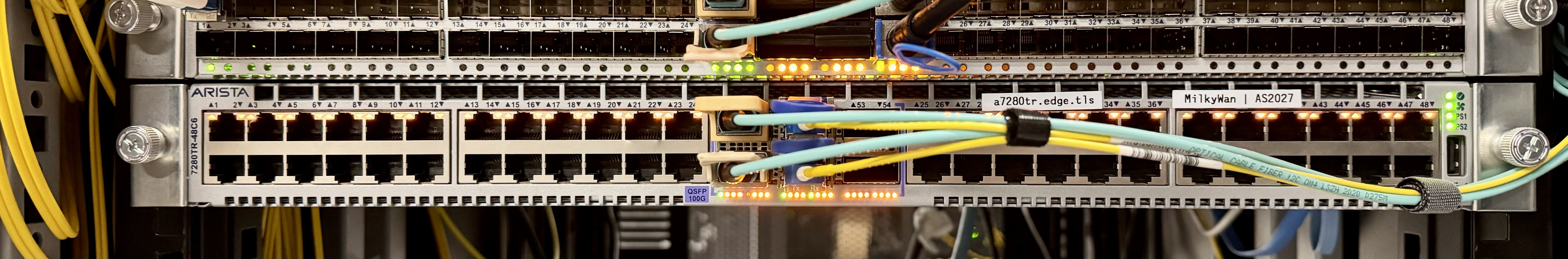

- Un petit Arista 7050SX d'Edge avec une interco 10G avec Appliwave, un transit 10G avec Appliwave, une wave DWDM 10G vers TH2, un port FranceIX, et dans le futur, des waves vers DC2/CBO
- Un vieil R610, le premier serveur de MilkyWan, toujours vaillant, 6*512Go SSD et 96Go de RAM
Telehouse 2 :

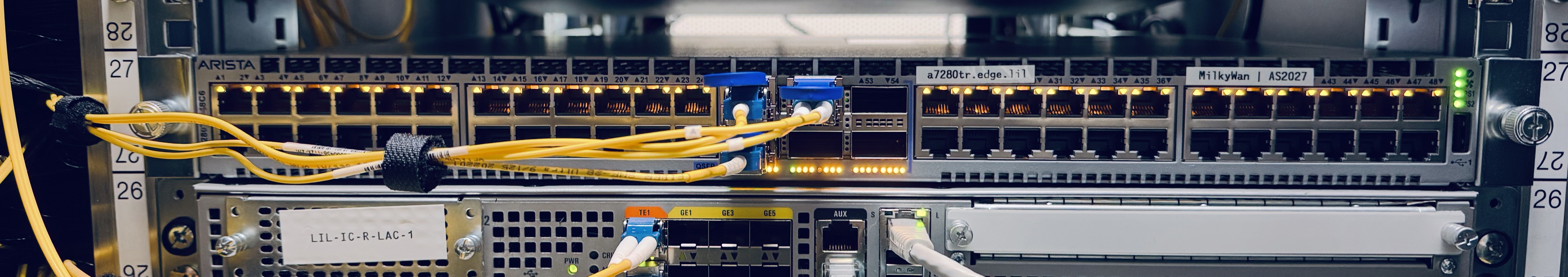

Comme à DC2, un Arista 7050SX d'Edge, avec une interco 40G vers son copain dans une autre baie, une wave 10G DWDM vers DC2Scale, et tout plein de transits/peerings/custs
Un Arista 7050QX-32S avec 2x40G vers Appliwave (Transit & Lan2Lan) et 1x10G vers Verixi
SFR Venissieux :

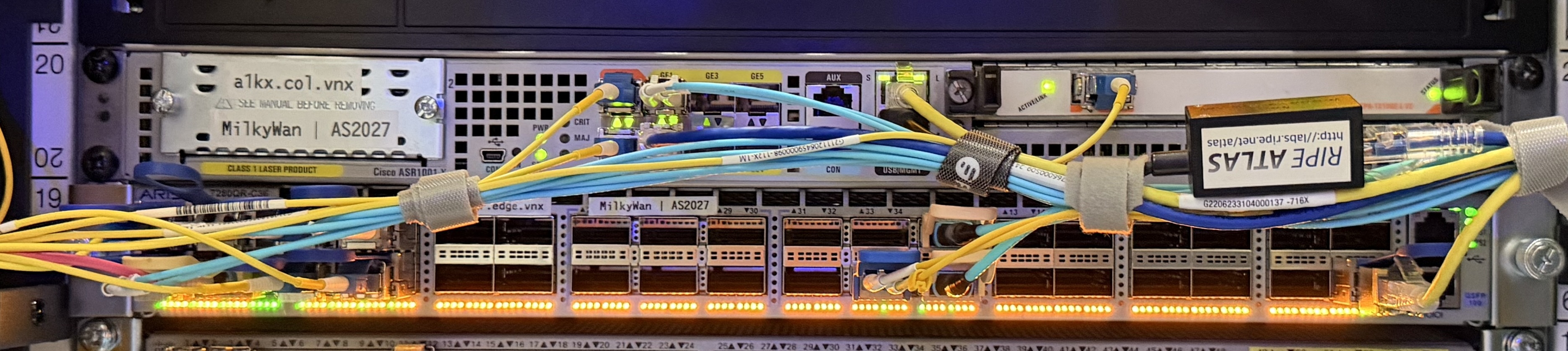

- Un Cisco ASR1002-ESP10 avec un 10G vers le backbone, il sert à la collecte des abonnés FTTH et aux tunnels L2TP/GRE livrés à Lyon
- Un Arista 7050SX d'Edge, avec port MXP (3x40G) splitté en 40G VxLAN Appliwave et en 40G de transit Appliwave, un port 10G LyonIX qui transporte aussi le VLAN vers Maxnod et le VLAN vers HosTELyon
Genève - CIXP

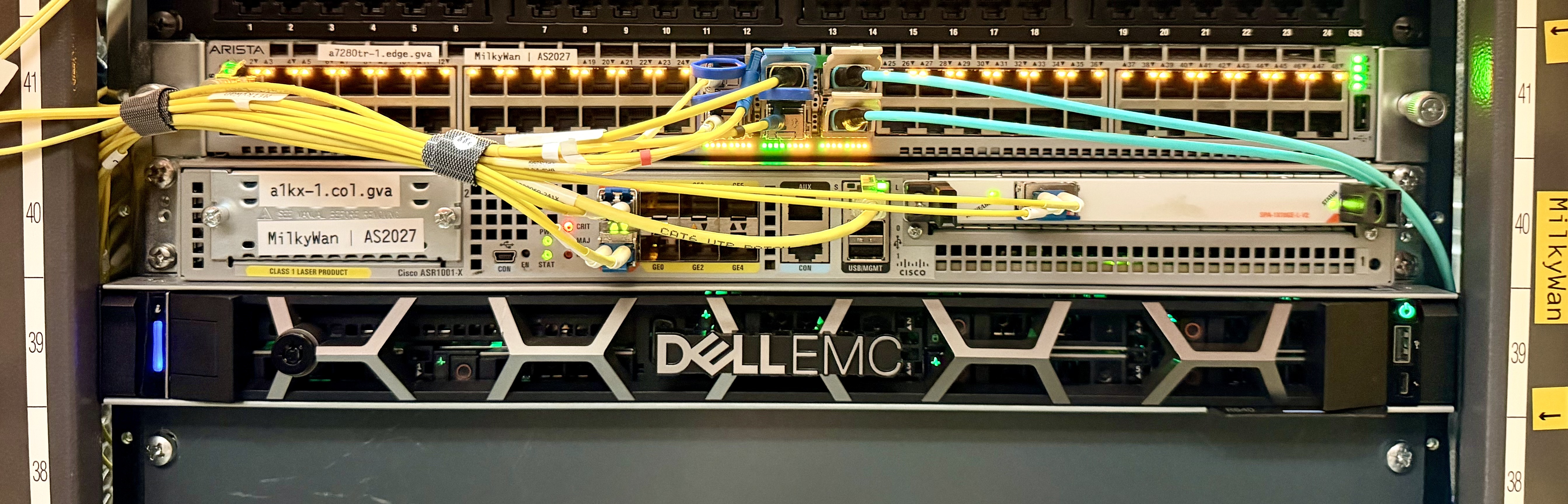

- Un Arista 7050SX (QX sur la photo pas à jour) qui est relié au CIXP, à Lyon et Lille via IP-Max, une FON 10G vers le SIEA, 1x10G + 1x1G vers l'ASR1001 et 2x40G vers le serveur Dell
- Un ASR1001 + SPA10G pour la collecte des abonnés de l'Ain
- Un Dell R640 avec deux Xeon Silver 4116, 256Go de RAM, 8x1To en SSD et un uplink 2x40G
CIV Lille :
- Un Juniper MX80, avec un port 10G vers Appliwave et des VLAN vers TH2/DC2/LYN, un port 10G vers LillIX et un port 10G vers Genève via IP-Max !
Cogent Rennes :

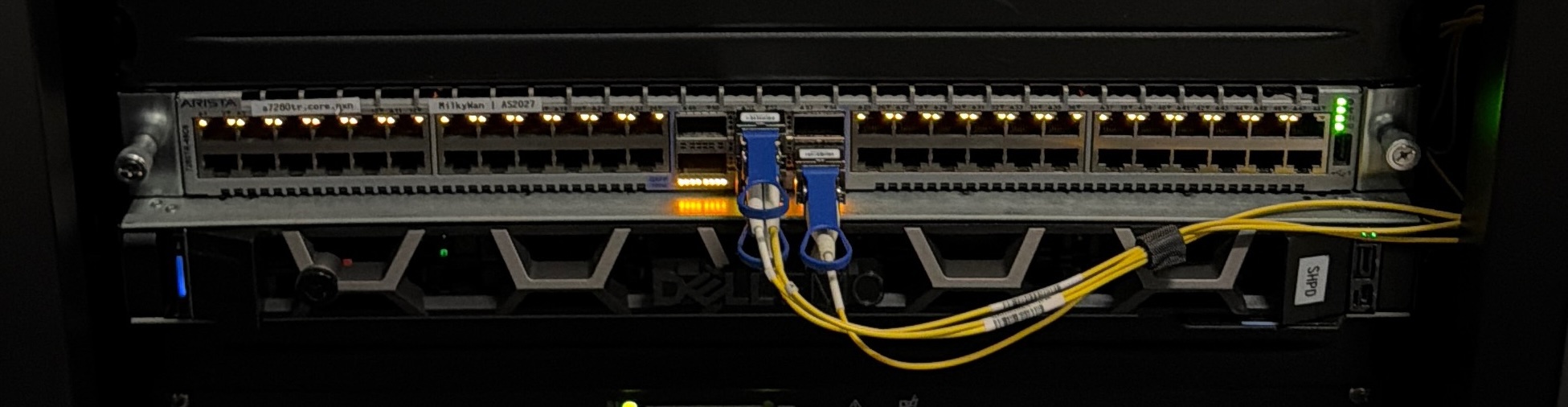

Je n'ai qu'une vieille photo, c'est maintenant un CCR1009 avec 10G vers BreizhIX et le VLAN vers Paris via Quantic, et 1G vers Grifon
Toulouse Cogent

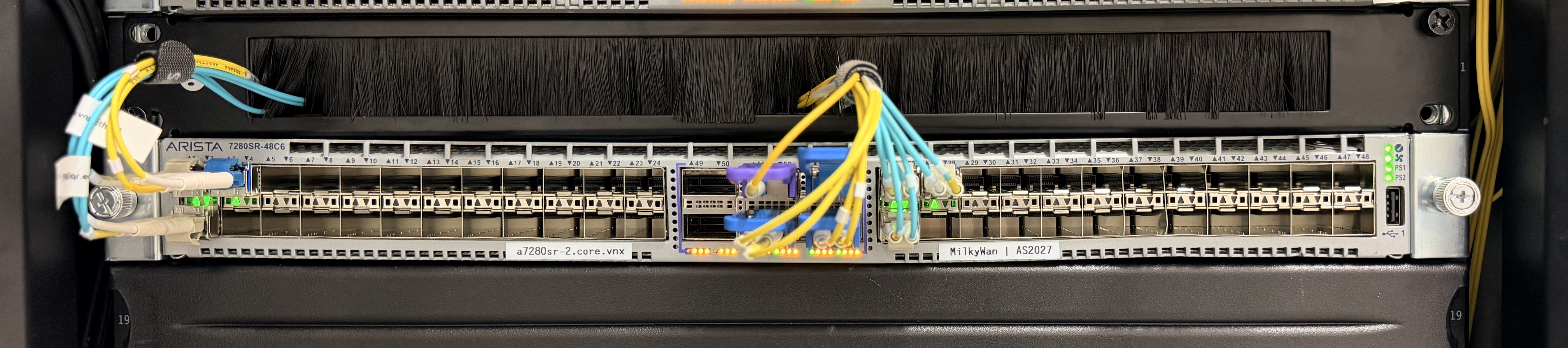

Un Brocade CER2024 avec 2x10G, un vers Appliwave qui nous transporte vers DC2/VNX et un vers FranceIX Toulouse !
Nexeren Civrieux :

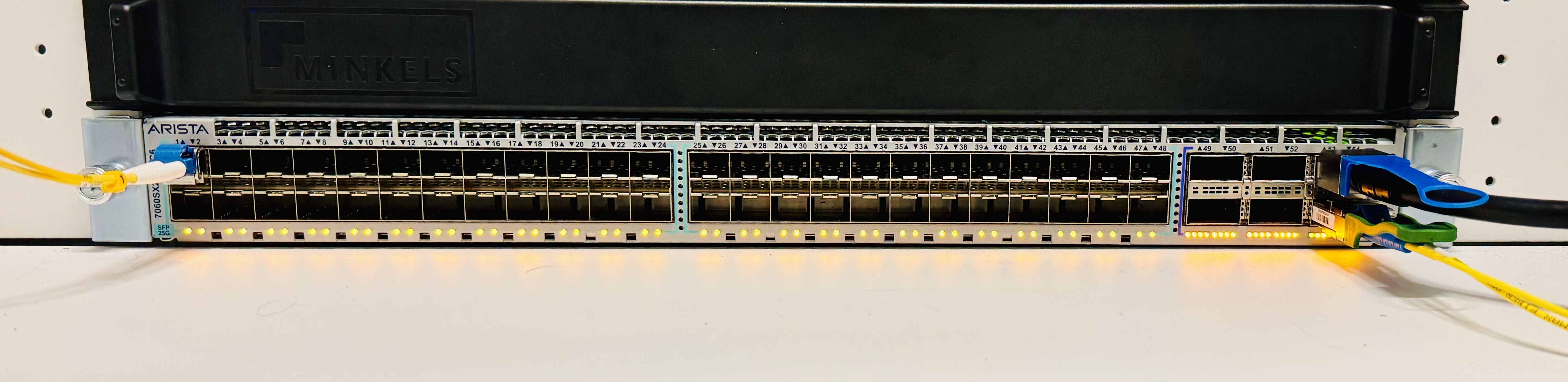

Un Arista 7050QX relié à Lyon via un 10G sécurisé
Un ASR1001 avec la porte SIEA de backup et 10G vers l'Arista
Voilà pour les POP Réseau/Edge, on va passer aux POP Sys !
2eme partie : les POP Système Les POP système sont des POP ou nous n'avons pas vocation à avoir d'intercos transit/peering, ils n'ont donc pas la fullview BGP, seulement les routes internes.
DC2Scale - Vélizy
- Un Arista 7050QX-32S 32x40G + 4x10G qui route tout le POP, avec 40G vers Appliwave (et ensuite DC2), 10G vers CBO (pour l'instant en L2, demain en Wave), 40G vers Fiberway, et 10G vers TH2 en Wave
- Un Dell N4032f avec la carte 2x40G qui gère la partie Switching
Ensuite pour l'hébergement :
- Un filer Lenovo RD650 avec 8x4To
- Deux hyperviseurs HP dl380p G8 avec 256Go de RAM chacun
Et ensuite des équipements perso/clients
AppliWave - CBO
- Un Arista 7050QX-32S 32x40G + 4x10G qui route tout le POP, avec 2x40G vers Appliwave (et ensuite TH2, DC2 et D2S)
- Un Cisco 4500x (clairement sous utilisé) qui s'occupe du switching
- Les mêmes G8 qu'a DC2Scale mais cette fois avec 8x1To de SSD par machine, les 2 du bas ne sont pas encore installés, on attend de remplir le premier
- Un ASR1002 qui sert de LNS pour les offres FTTH et xDSL avec 1x10G vers Appliwave et 1x10G vers ielo
- Et des équipements clients
HosTELyon - Lyon 7
Notre tout dernier POP système, il héberge une bonne partie de notre infra interne, ainsi que les VM des abonnés qui veulent être dans la région Lyonnaise.
Coté matos :
- Un Arista 7050QX-32S avec 32x40G + 4x10G, interconnecté en 2x10G DWDM avec Venissieux, 10G vers Rezopole et 10G vers Appliwave qui nous transporte à Lille
- Un Cisco Catalyst 4500X interconnecté en 2x10G avec l'Arista (bientot 4x10G) pour distribuer le réseau aux machines / abonnés
- Un monstrueux Dell R820 Quadri-CPU avec 256Go de RAM et 6*512Go SSD
- Un Dell R620 avec 256Go de RAM et 4x1To de SSD
- Un Dell R410 avec 72Go de RAM et 4x1To HDD qui nous sert à faire tourner tout ce qui gère les netflows chez milkywan (on ne met pas ça sur des SSD pour des raisons d'usure de ceux-ci)
Un pop full Dell, ça change
- Un Dell R510 avec Proxmox Backup Server
Et en bas de la baie :
- Le serveur de lafibre.info \o/
- Un serveur de spare
Et voilà pour le petit tour de l'infra de MilkyWan en 2022, ça a bien évolué depuis 2018 et les 2U à DC2
On devrait rester dans cette config un petit moment encore, ça tourne comme un charme
N'hésitez pas si vous avez des questions !
@+
Hugues
MilkyWan
