Auteur Sujet: Visite Interxion BRU-1 & BRU-2 (Bruxelles)  (Lu 1789 fois)

0 Membres et 2 Invités sur ce sujet

altf4arnold

  • Client Proximus (Belgique)
  • *
  • Messages: 64
  • Bruxelles 1853
    • Wiki personnel
Visite Interxion BRU-1 & BRU-2 (Bruxelles)
« le: 13 juin 2019 à 20:39:49 »
J'ai été visité Interxion BRU-1 et BRU-2. Je vais vous montrer quelques points que j'ai pensé intéressants dans cette visite  :)

Pour BRU-2, c'est ici si vous ne voullez pas lire au sujet de BRU-1 ;) https://lafibre.info/interxion/visite-interxion-bru-1-bru-2/msg660024/#msg660024


« Modifié: 17 juin 2019 à 15:21:07 par altf4arnold »

altf4arnold

  • Client Proximus (Belgique)
  • *
  • Messages: 64
  • Bruxelles 1853
    • Wiki personnel
Visite Interxion BRU-1 & BRU-2
« Réponse #1 le: 13 juin 2019 à 20:49:31 »
Interxion BRU-1 est le plus gros point de rassemblement de FAI en Belgique (c'est notre TH2 à nous :) ). Celui-ci regroupe en son sein 176 FAI (en date du 13/06/2019), du financier, des cloud providers etc. dans 5 000m²





Pour accéder aux machines, il y'a 5 niveaux de sécurité à passer. Le premier étant la grille blindée surplombée de barbelées pour accéder au parking. Ensuite, il faut passer les agents de sécurité securitas qui sont là 7j/7 24h/24 et leur présenter le badge tout en leur laissant carte d'identité ou permis de conduire pour récupérer la clef de la baie à laquelle on souhaite accéder. Ensuite, il faut franchir le sas de sécurité, puis accéder à la chambre dans laquelle se trouve notre baie avec le badge et pour finir, la clef permet d'ouvrir la baie.  :)



Tout les lecteurs de badges sont monitoré. Si vous badgez là ou vous ne devriez pas, la sécurité sera au courant et il y'a un peu plus de 300 caméras de surveillances dispatchées sur tout le site. (Il n'y a pas de réseau cellulaire non plus parce que le bâtiment fait cage de faraday.

altf4arnold

  • Client Proximus (Belgique)
  • *
  • Messages: 64
  • Bruxelles 1853
    • Wiki personnel
Visite Interxion BRU-1 & BRU-2
« Réponse #2 le: 13 juin 2019 à 21:06:20 »
BRU-1 a en fait été construit en plusieurs phases.
  • BRU-1.1 2000
  • BRU-1.2 2006
  • BRU-1.3 2007
  • BRU-1.4
  • BRU-1.5

BRU-1.1 ressemble vraiment à un datacenter des années 2000 dans la mesure ou tout le monde a amené sa baie. Rien n'est symétrique et il est donc impossible d'y placer des cold-corridors. Cependant, son installation électrique a été refaite de fond en comble il y'a quelques années si bien que c'est la partie de BRU-1 qui dispose de l'installation électrique la plus récente de tout le datacenter







Les couloirs adjacent sont égallement différent. On voit assez fort la différence entre BRU-1.1/BRU-1.2 et BRU-1.3/BRU-1.4/BRU-1.5



altf4arnold

  • Client Proximus (Belgique)
  • *
  • Messages: 64
  • Bruxelles 1853
    • Wiki personnel
Visite Interxion BRU-1 & BRU-2
« Réponse #3 le: 13 juin 2019 à 21:11:17 »
Toutes les parties des différentes sections se retrouvent sous un seul et même hangar. (eh oui, même le toit est redondé :-p ) On peut le voir particulièrement sur l'une des deux entrées cargo du bâtiment. On voit qu'il y'a 1.5m de double sol à monter et que le toit est largement au dessus du premier plafond sans que le vide au dessus ne soit spécialement utilisé.


altf4arnold

  • Client Proximus (Belgique)
  • *
  • Messages: 64
  • Bruxelles 1853
    • Wiki personnel
Visite Interxion BRU-1 & BRU-2
« Réponse #4 le: 13 juin 2019 à 21:25:40 »
Niveau électrique, BRU-1 dispose de 4 arrivées électriques de chacune 20MW.

Chacune de ces arrivées arrive sur un UPS. UPS-A1, UPS-A2, UPS-B1, UPS-B2.

Chacun de ses UPS dispose de 10 minutes de batteries à pleine puissance en cas de coupure brutale d'électricité et ces UPS sont ensuite regroupé en fonction de la lettre pour alimenter les rails A et B de chaque rack présents sur le site. (actuellement, le site ne tire que 15% de la capacité de chaque UPS alors que celui-ci est rempli à 90%)








Pour rendre le tout indépendant, Le site dispose de 11 Générateurs diesel préchauffés en permanence, en allumage automatique et regroupés par pool qui sont prêts à prendre le relais en moins de 10 secondes du démarrage à la production à 100%.





Le site dispose de cuves de diesel :

  • 50 000L
  • 30 000L
  • 15 000L

sur le site pour tenir la production électrique à 100% pendant 48H sans réapprovisionnement et chaque générateur dispose en plus d'une cuve de 1500L de diesel individuelle si jamais il fallait opérer sur une des cuves plus grandes et quand même démarrer.



Pour refroidir les générateurs, quand ceux-ci sont activés, des clapets vont s'ouvrir dans le plafond sous le toit du batiment et ventiler le tout vers l'extérieur.

Plusieurs fois par an, Interxion pousse ses générateurs à bout pour vérifier qu'ils soient bien capable de sortir leur pleine puissance et ceux-ci sont tous démarrés une fois par mois.



altf4arnold

  • Client Proximus (Belgique)
  • *
  • Messages: 64
  • Bruxelles 1853
    • Wiki personnel
Visite Interxion BRU-1 & BRU-2
« Réponse #5 le: 13 juin 2019 à 21:32:04 »

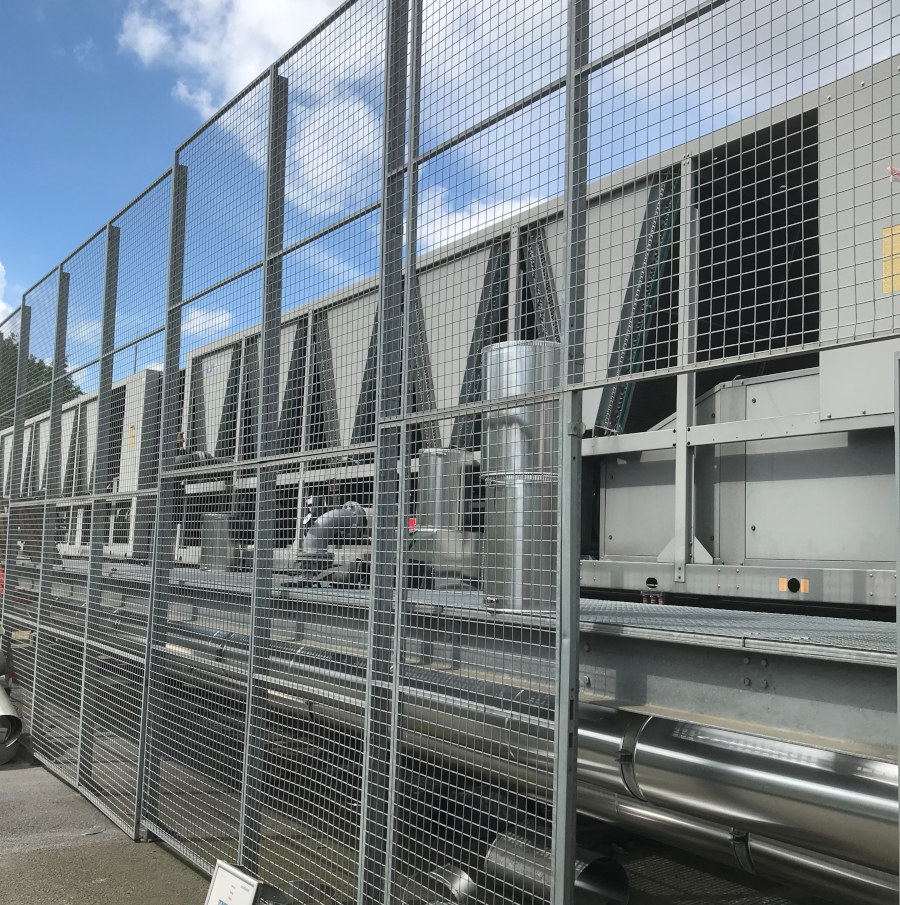

Le refroidissement du site a grandi au fur et a mesure que le site s'est agrandi. Au début, ils avaient X unités de refroidissement par partie du datacenter. Aujourd'hui, l'approche a changée. Ils ont regroupé toutes les unités de refroidissement en 8 pool. Ainsi, si une unité venait à être défaillante, ils désactivent un pool et les autres prennent en charge la totalité du refroidissement.

A titre d'exemple, l'année dernière, site BRU-1 rempli à 87% de sa capacité, canicule en été avec 37°C, le système de refroidissement n'était sollicité qu'a 44% de sa puissance totale en pique.

La consommation électrique de ce système de refroidissement permet au site d'obtenir un PUE de 1.4


altf4arnold

  • Client Proximus (Belgique)
  • *
  • Messages: 64
  • Bruxelles 1853
    • Wiki personnel
Visite Interxion BRU-1 & BRU-2
« Réponse #6 le: 13 juin 2019 à 21:36:29 »
Le système anti incendie de BRU-1 est identique à celui de BRU-2.

Celui-ci dispose de capteurs qui vont analyser la composition de l'air dans chaque pièce à plusieurs points de celle-ci et d'un système d'extinction au gaz Inergen qui se lance après 2 alarmes. (première alarme, la sécurité vient sur place, 2ème alarme, on évacue la pièce et le gaz est lâché)





altf4arnold

  • Client Proximus (Belgique)
  • *
  • Messages: 64
  • Bruxelles 1853
    • Wiki personnel
Visite Interxion BRU-1 & BRU-2
« Réponse #7 le: 13 juin 2019 à 21:40:41 »
à partir de BRU-1.2 jusqu’à BRU-1.5, toutes les pièces disposent de cold-corridors. Et pour éviter les problèmes qu'il y'a pu y avoir à TH2 avec une saturation du double sol avec des câbles divers non-utilisés, Interxion ne fonctionne QUE avec des meeting-rooms. Sur le site de BRU-1, il y'en a 3. (Malheureusement, aucune photo autorisée. Cependant, BRU-1.1 dispose encore de coax dans sa meeting room pour les installations relativement anciennes encore hébergées dans certaines de ses baies)


altf4arnold

  • Client Proximus (Belgique)
  • *
  • Messages: 64
  • Bruxelles 1853
    • Wiki personnel
Visite Interxion BRU-1 & BRU-2
« Réponse #8 le: 13 juin 2019 à 21:45:54 »
BRU-2

BRU-2 était beaucoup moins intéressant à visiter que BRU-1. Il s'agit d'un vieux datacenter appartenant au début à HP qui a ensuite été repris par IBM. Certains clients IBM sont partis quand ceux-ci ont vendu le site à Interxion, cependant, beaucoup sont restés.

L'approche à l'époque d'HP était d'apporter sa propre baie comme à BRU-1.1, ce qui fais que certaines salles ne sont juste pas faites pour placer des cold-corridors. Cependant, on en trouve 3 sur le sites et ils sont tout les trois très différents. L'un n'est pas très étanche, l'autre est étanche et noir et le dernier est étanche et blanc.












« Modifié: 14 juin 2019 à 12:11:04 par altf4arnold »

altf4arnold

  • Client Proximus (Belgique)
  • *
  • Messages: 64
  • Bruxelles 1853
    • Wiki personnel
Visite Interxion BRU-1 & BRU-2
« Réponse #9 le: 13 juin 2019 à 21:52:04 »
BRU-2 ne s'étends que sur 1000m². Il est donc 5 fois plus petit que BRU-1 (je sais compter :o :o )



Cette différence de taille est due à sa situation. Celui-ci se trouve dans un endroit subissant énormèment de passage au quotidien. Il se doit donc d'être discret. En fait, la seule chose apparente qui trahis sa présence depuis la rue est la présence de nombreuses chambres de tirages dans le trottoir devant lui.


« Modifié: 13 juin 2019 à 22:41:16 par altf4arnold »

altf4arnold

  • Client Proximus (Belgique)
  • *
  • Messages: 64
  • Bruxelles 1853
    • Wiki personnel
Visite Interxion BRU-1 & BRU-2
« Réponse #10 le: 13 juin 2019 à 21:55:34 »
On peut encore observer des vestiges du passé de l'époque ou le datacenter n'offrait pas vraiment de collocation. Les panneaux électriques étaient placés dans le couloir d'entrée des salles machines.

Ils ont du être placé dans des cages avec des portes coulissantes devant eux pour éviter de laisser un accès trop simple à l'installation.

Cependant, contrairement à BRU-1, ce site ci ne dispose pas du même type de sas du style scanner de code lyoko pour accéder à la salle machine.









altf4arnold

  • Client Proximus (Belgique)
  • *
  • Messages: 64
  • Bruxelles 1853
    • Wiki personnel
Visite Interxion BRU-1 & BRU-2
« Réponse #11 le: 13 juin 2019 à 21:58:23 »
Actuellement (13/06/2019), Interxion possède ce site depuis 1 an et essaye de surtout y loger des grandes cages plutôt que des baies individuelles, demie baies ou quart de baies. Cependant, il est toujours possible de les demander et de les obtenir. L'on peut tout de même observer que le site n'est pas complètement équipé de racks et qu'il y'a encore beaucoup de possibilités d'adaptation malgré la petite taille du site.
