Auteur Sujet: 2014 : Expérimentation de PM outdoor en Zone Très Dense pour les maisons (Lu 9955 fois)

Anonyme! · « **le:** 22 mai 2014 à 20:42:15 »

Hello,

Voilà quelques photos que j'ai pu faire sur un PM SFR installé en extérieur et qui alimente 14 villas dans une petite résidence, le tout en ZTD.

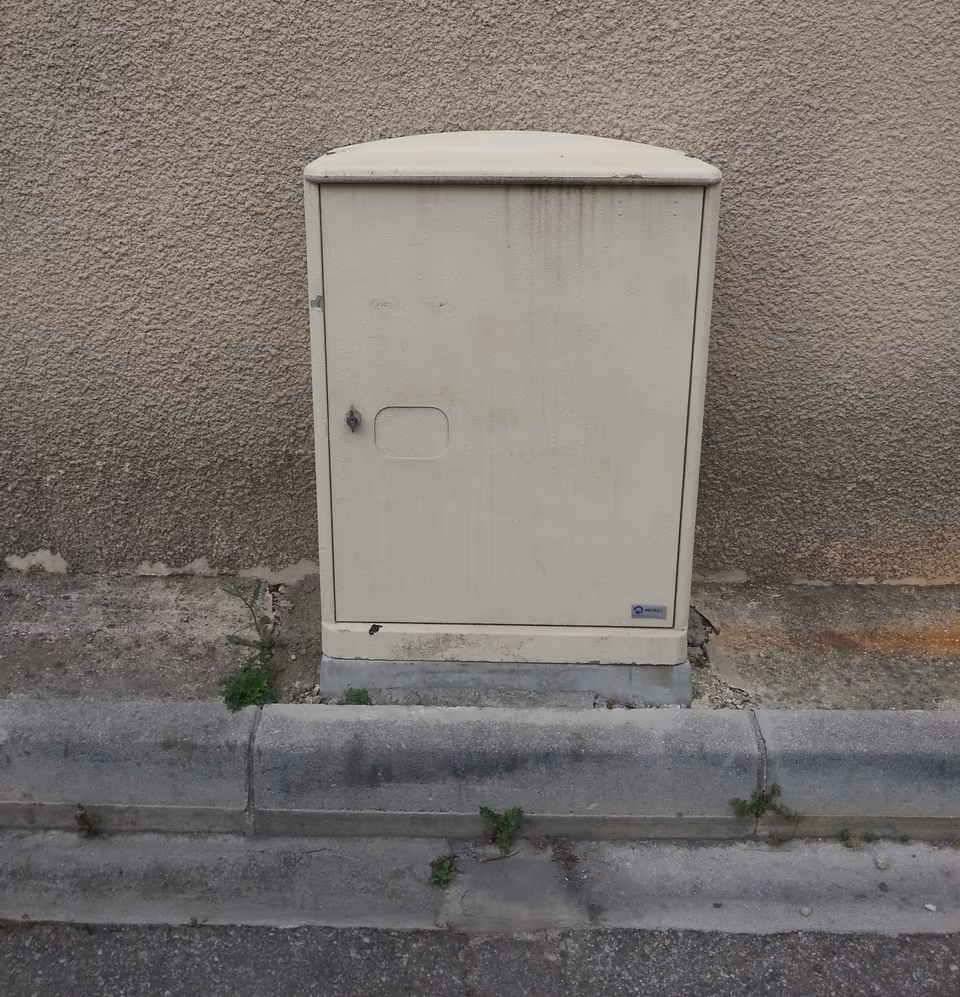

L'armoire en question :

Elle vient de l'Ardèche, c'est notre ami Arnaud qui va être content !

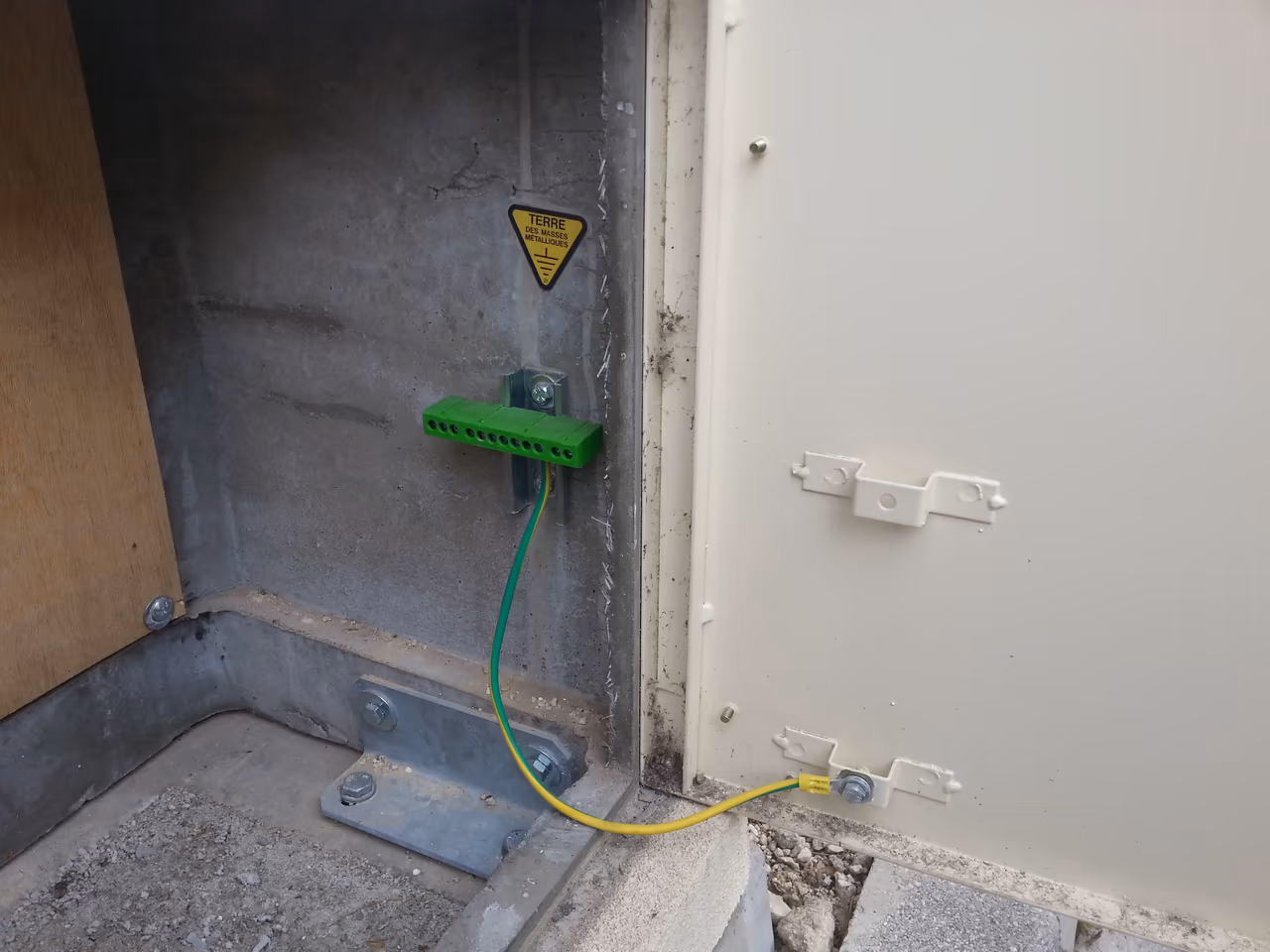

La mise à la terre de la porte est faite !

On voit d'ailleurs sur cette photo que l'armoire n'est pas particulièrement étanche, pas de joint ou autre.

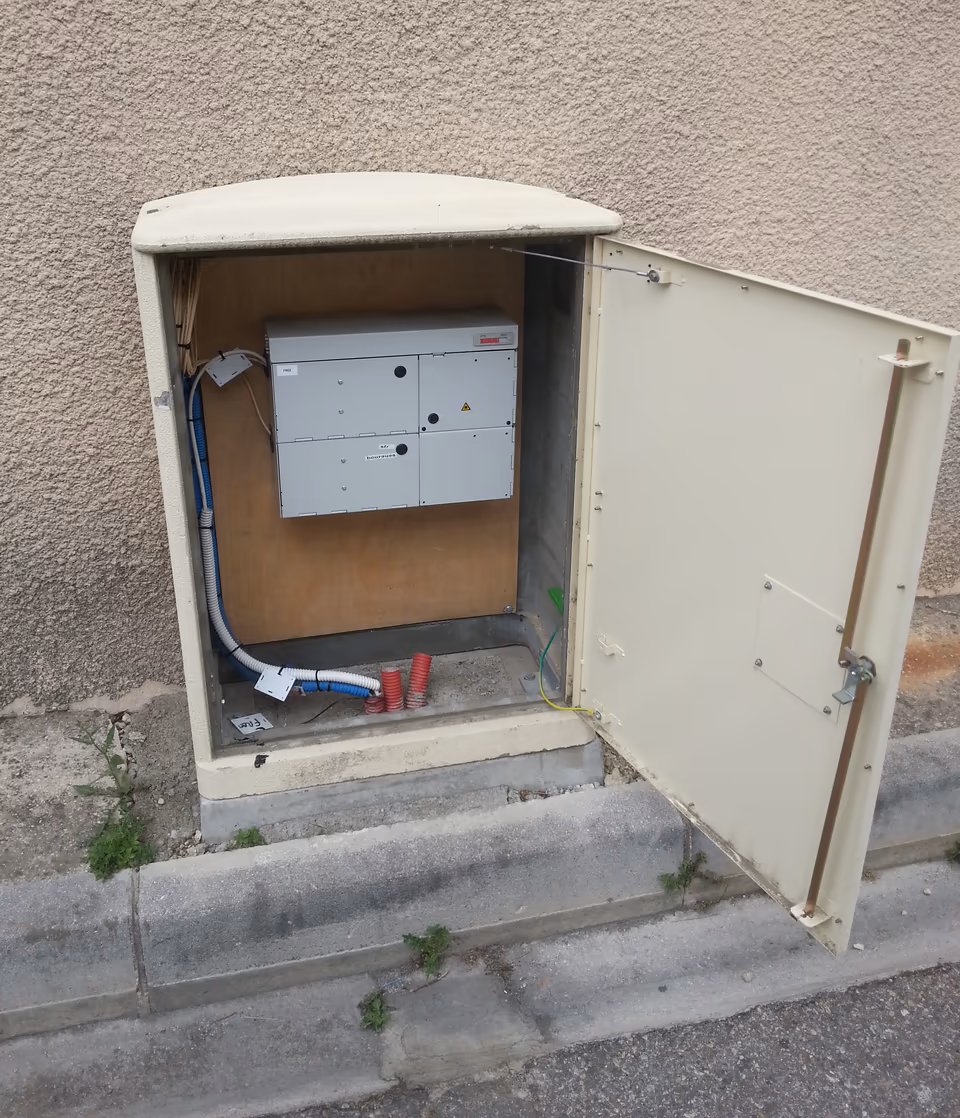

La même ouverte avec le PM à l'intérieur (un Corning classique chez SFR)

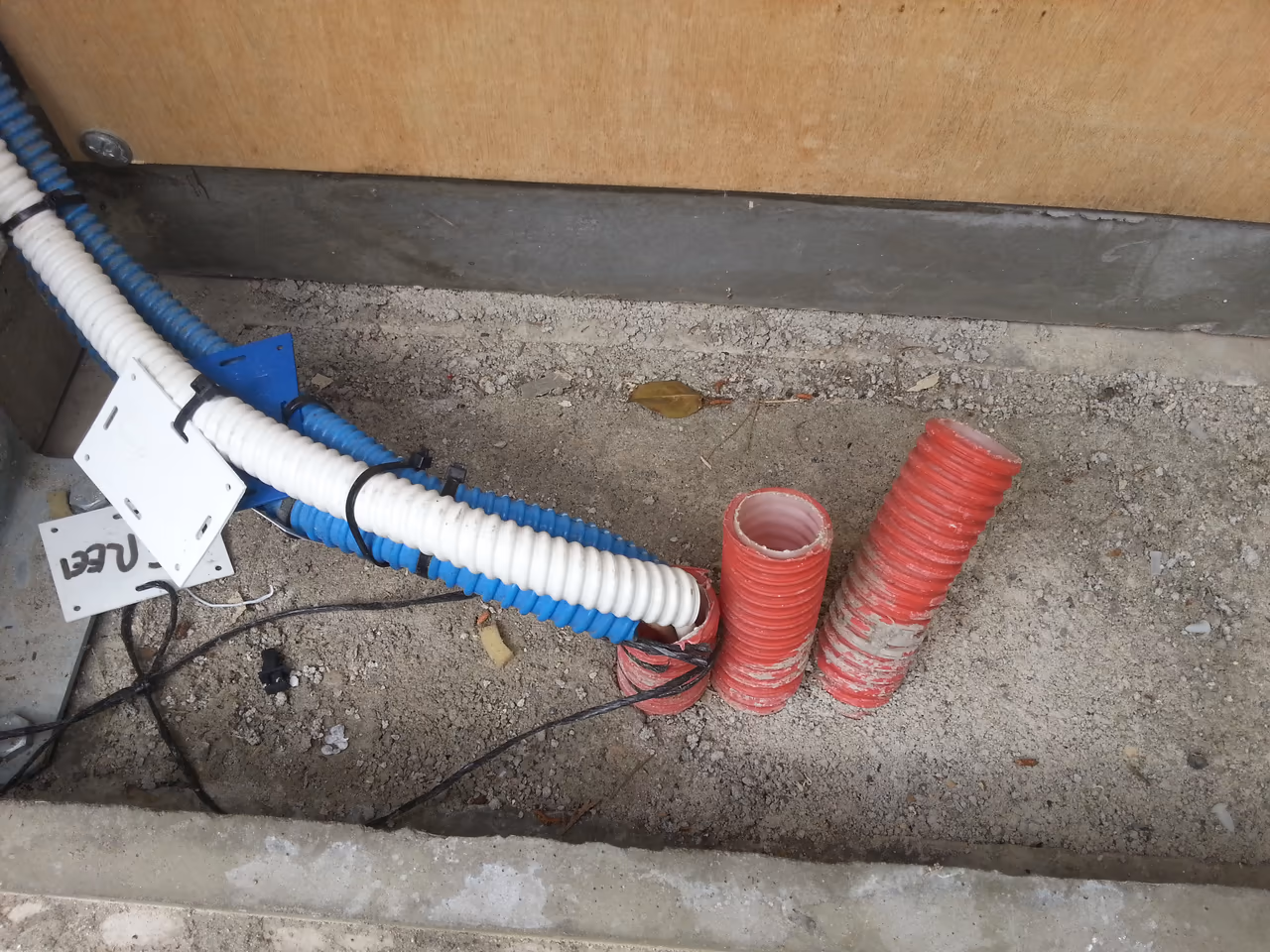

Les fourreaux avec les arrivées fibre en provenance et vers le réseau FT et le câble qui va aller chercher les maisons

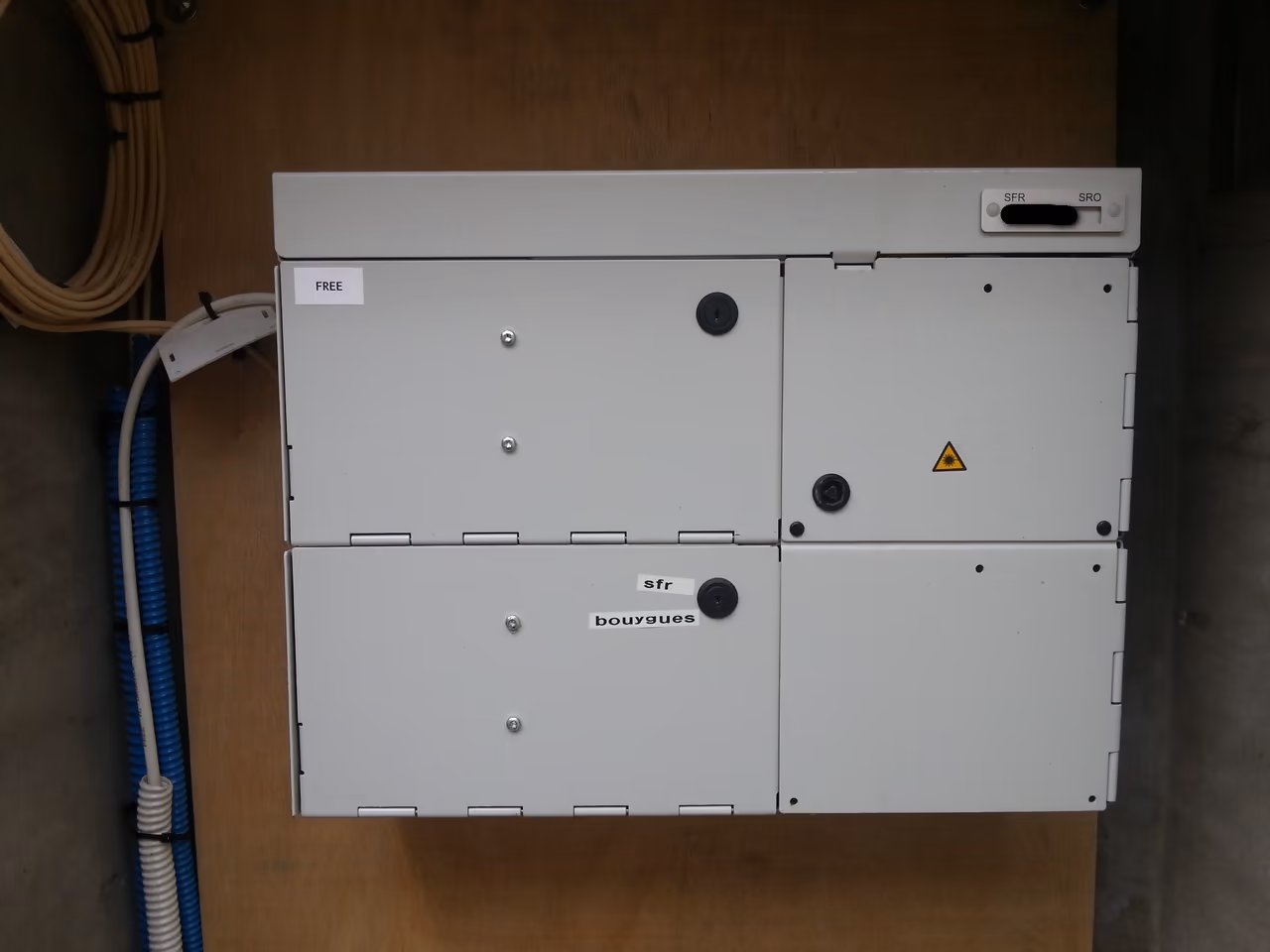

Zoom sur le PM (fixé sur une simple planche de bois, KIS)

A gauche la love du câble d'adduction SFR ainsi que le câble abonné

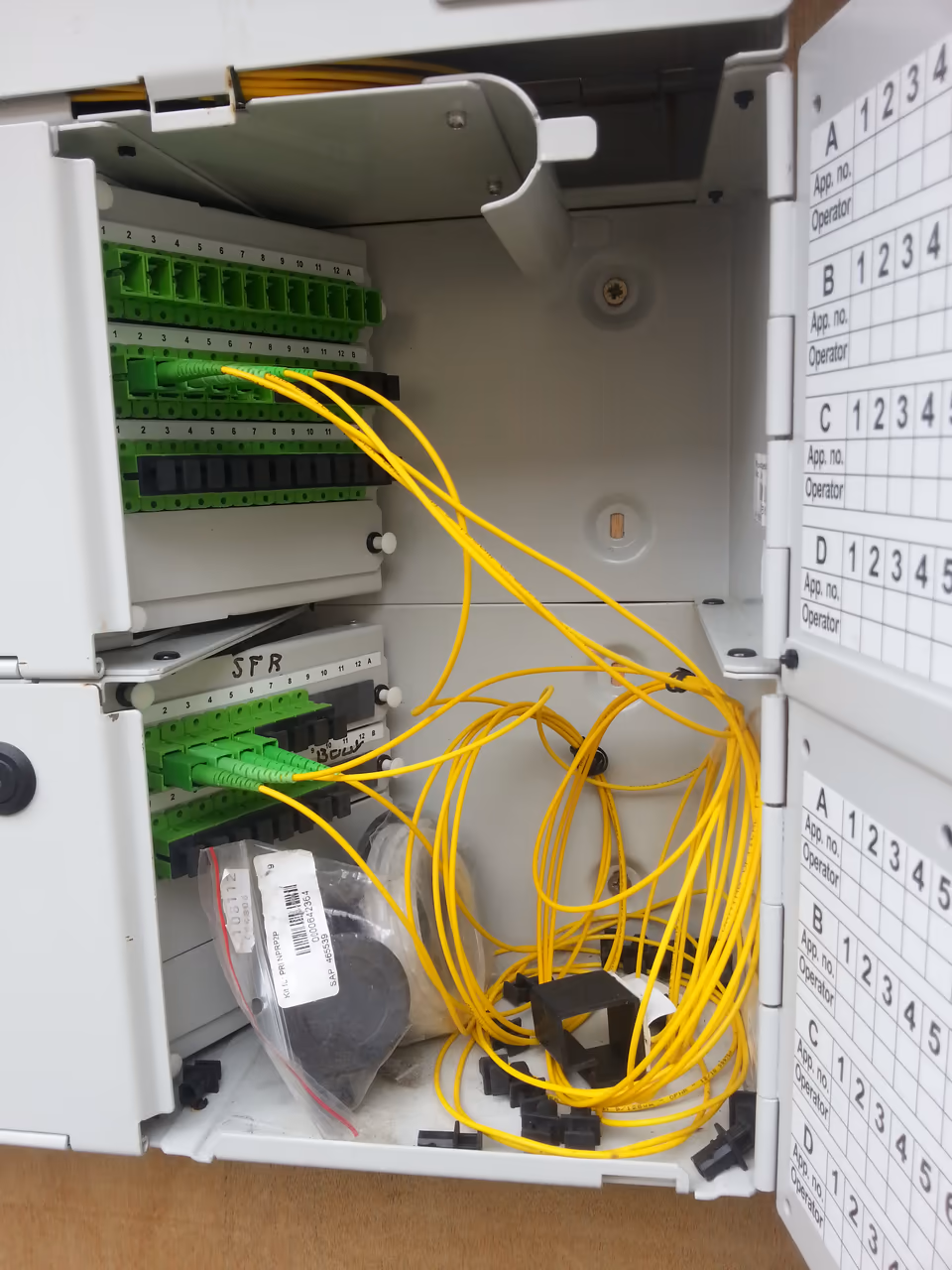

La partie brassage (déjà 4 abonnés, il y a de l’appétence ici ! surtout quand on a 50dB en Cu et zone 30Mb en coax)
On note aussi que SFR et Bouygues ont chacun jusqu'à 12 corps de traversée alors qu'ici on a 14 logements. Le taux de pénétration de 100% ne pourra pas être atteint !

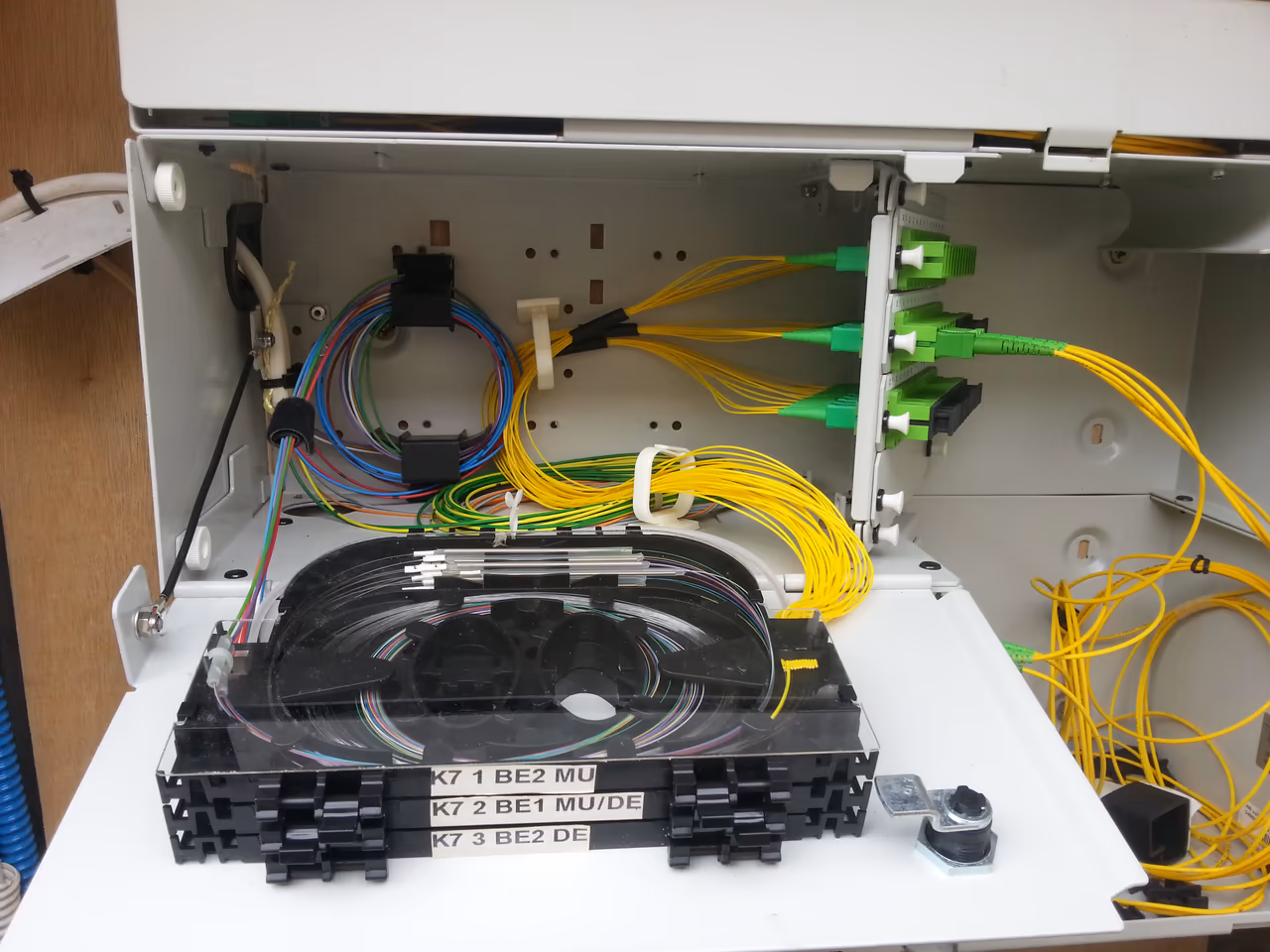

Le boitier du haut contient les cassettes avec les fibres dédiées (pour Free) et les fibres mutualisées (pour les autres)
On voit les marquages qui montrent qu'on va alimenter deux "boitiers d'étage)
Le signal vient des pigtails jaunes sur le grille à droite (elle même jarretiérée) pour ensuite aller en direct vers chaque pavillon

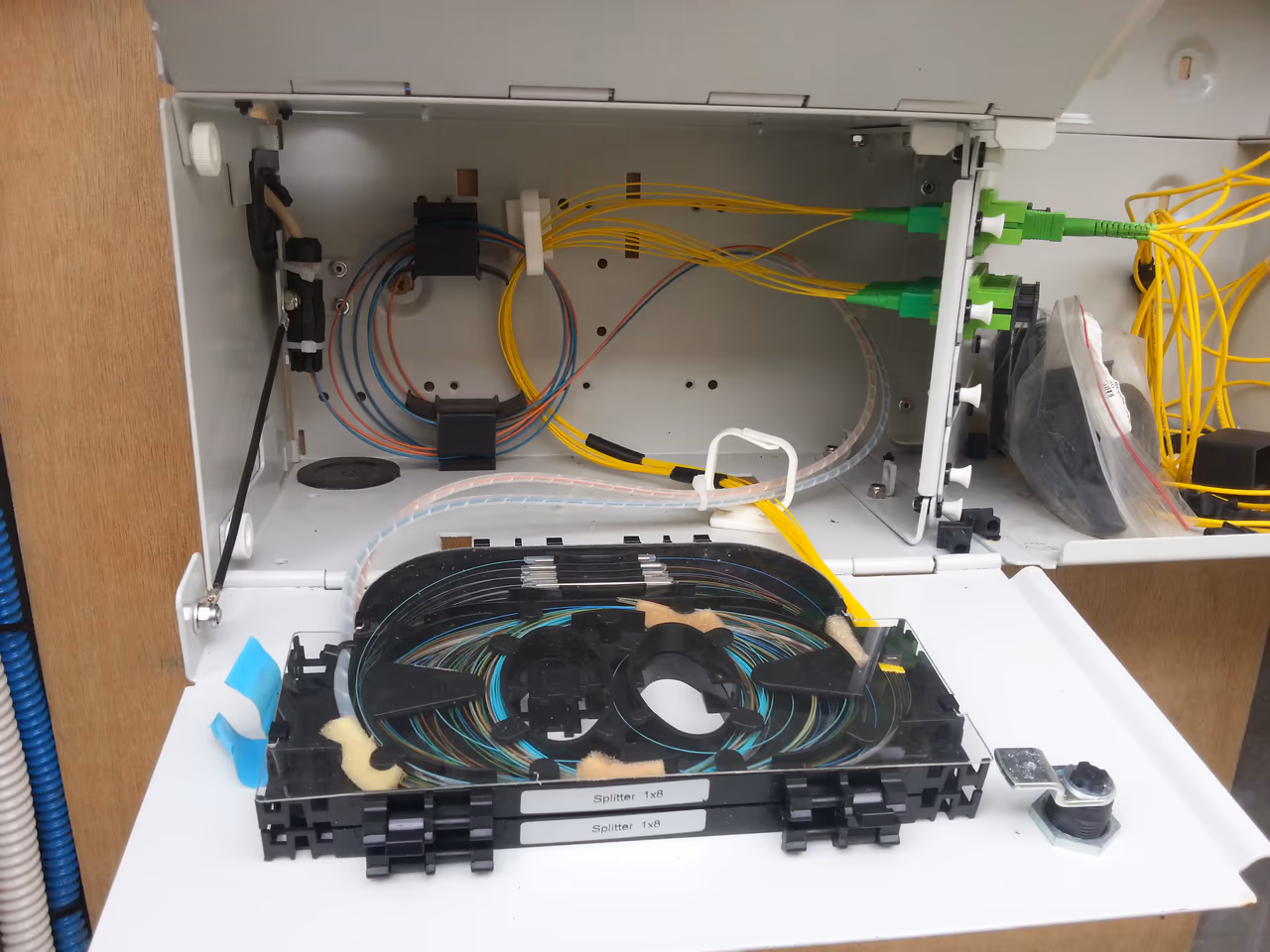

Dans le boitier du bas, on trouve le câble d'adduction SFR/Bouygues qui vont trouver les coupleurs dans les cassettes.
Ensuite, on retrouve à nouveau une grille avec des corps de traversées qui va servir à faire le brassage vers le boitier du haut pour aller chercher les pavillons.

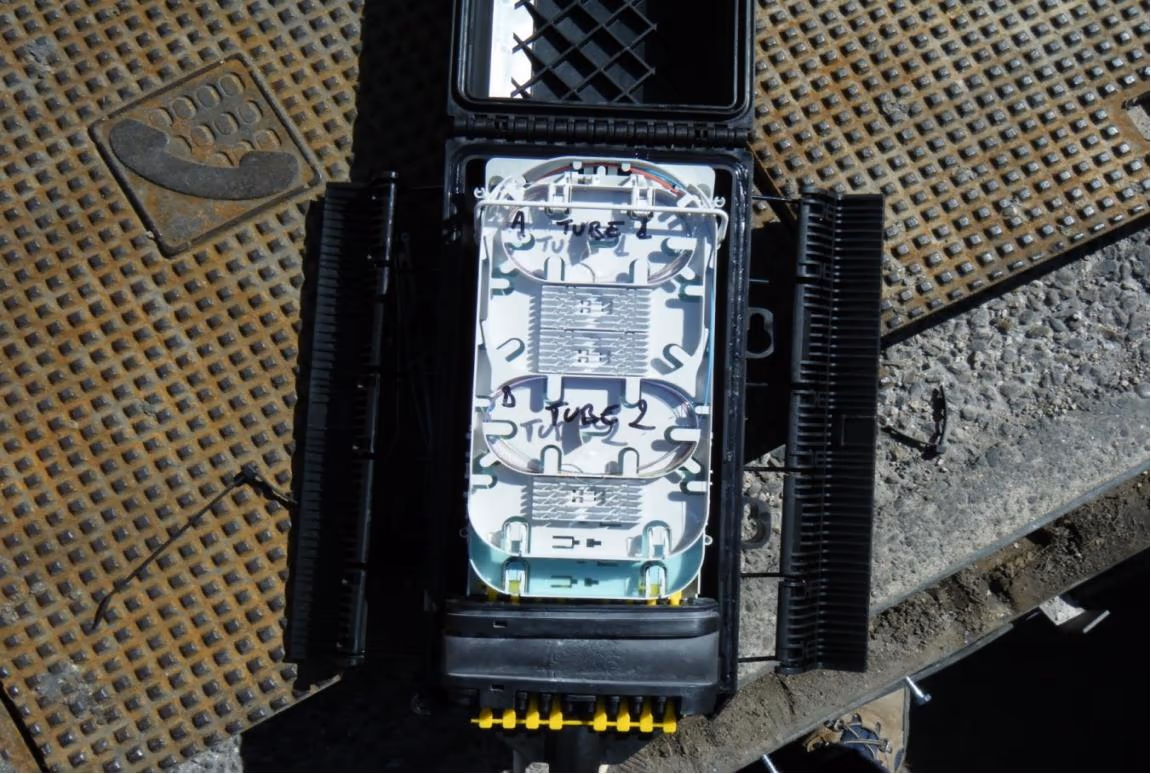

L'autre partie de l'installation est le PBO (point de branchement optique) que l'on retrouve normalement dans les étages.
Ici il est donc posé en chambre FT. Il faut donc prévoir du matériel étanche et solide.
Ici il est utilisé des boitiers Tyco OFDC desquels on peut faire sortir 8 câbles de faible diamètre, ce qui est parfait !

Voilà, j'espère avoir tout bien expliqué pour cette installation que je n'avais encore jamais vu.

Difock788 · « **Réponse #1 le:** 22 mai 2014 à 21:07:28 »

La question à se poser, quelle est la personne suffisamment influente pour réussir à se faire installer la fibre par 3 opérateurs en même temps pour 14 pavillons?

« **Réponse #2 le:** 22 mai 2014 à 21:09:10 »

Ah ça je sais pas, faudra surveiller si ce genre d'installation se répète.

Enfin c'est plus 2,5 que 3 vu que Bouygues est toujours là avec SFR.

Par contre on notera que Free est arrivé avant Orange

Difock788 · « **Réponse #3 le:** 22 mai 2014 à 21:13:02 »

De mémoire, l'accord en SFR et Bouygues ne concerne que certaines communes en ZTD. Dans tous les cas, ça fait tout de même 3 opérateurs en même temps (peut importe celui qui fait les travaux) pour 14 pavillons alors que c'est le genre de cible qui seront traités en derniers chez la plupart des logements.

Nico · « **Réponse #4 le:** 22 mai 2014 à 21:17:52 »

Peut-être une zone test ? Je serais intéressé par la commune par curiosité.

Anonyme! · « **Réponse #5 le:** 22 mai 2014 à 21:19:53 »

C'est 15 en fait, j'ai rippé

On est donc au dessus du fatidique 12 pour intéresser les FAI.
Au final on rajoute le prix de l'armoire, 2ml de GC et l'occupation des fourreaux FT. Ca ne doit pas faire beaucoup de différence par rapport à certains immeubles bien tarabiscotés.

En plus vu le débit moisi en ADSL et celui un peu mieux mais pas génial non plus en câble, ils s'assurent une bonne pénétration (surtout si les autres tardent à venir)

fanfouer · « **Réponse #6 le:** 22 mai 2014 à 21:25:42 »

Une autre vraie question : qui est suffisamment daltonien pour confondre vert et rouge ?

Les TPC c'est vert en télécoms... faut arrêter de faire n'importe quoi.

Nico · « **Réponse #7 le:** 22 mai 2014 à 21:26:36 »

Faut bien utiliser les chutes

.

« **Réponse #8 le:** 22 mai 2014 à 21:28:21 »

Citation de: fanfouer le 22 mai 2014 à 21:25:42

Une autre vraie question : qui est suffisamment daltonien pour confondre vert et rouge ?

Les TPC c'est vert en télécoms... faut arrêter de faire n'importe quoi.

Ah je savais que ces jolis tuyaux allaient faire bondir

Je n'ai pas ouvert la chambre pour voir l'état de la percussion

Nico · « **Réponse #9 le:** 22 mai 2014 à 21:30:08 »

D'ailleurs du coup je me demande un truc, il y a une chambre devant ce PM avant le réseau FT ? Parce qu'il me semble que c'est 2x60mm maxi pour aller chez FT (ou alors c'est plus en FTTH ?). Et Free adducte via le même fourreau ? Comment ça se passe niveau redevance ?

mattmatt73 · « **Réponse #10 le:** 22 mai 2014 à 21:35:23 »

Citation de: fanfouer le 22 mai 2014 à 21:25:42

Une autre vraie question : qui est suffisamment daltonien pour confondre vert et rouge ?

Les TPC c'est vert en télécoms... faut arrêter de faire n'importe quoi.

il y a du blanc aussi....

Nico · « **Réponse #11 le:** 22 mai 2014 à 21:37:31 »

Le blanc/bleu c'est les couleurs de gaine fendue Free/SFR dans l'infra FT, c'est encore différent.
