Alors je vais essayer de vous présenter les différentes générations de matériels utilisés par les PTT pour les liaisons à grande distance : mes "archives" n'étant pas trop classées, je compléterai au fil des soirées
Vous pouvez faire le lien avec la rubrique "Au fil du Temps" de mon site internet :

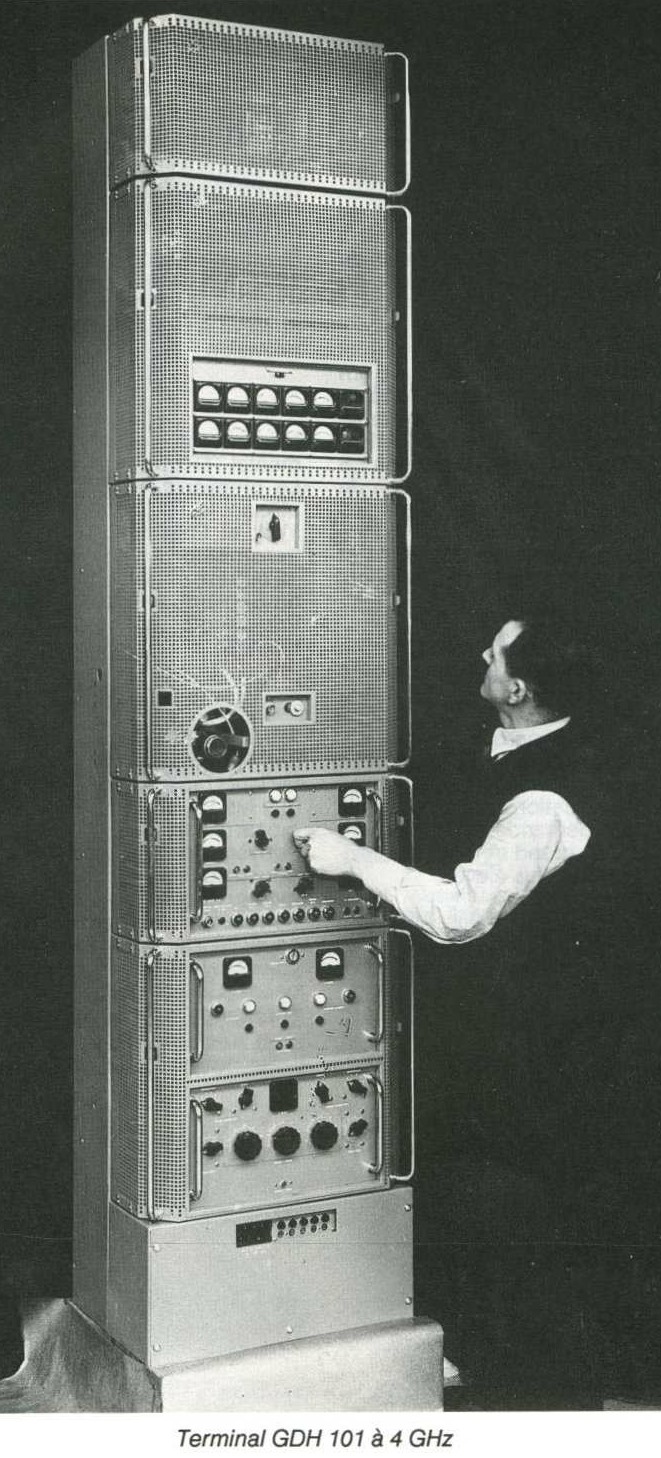

www.hertzien.frFaisceau FH 660 / GDH 101 :Transmission analogique en bande 4 GHz, 240 voies téléphoniques ou bien un canal TV par porteuse, fabriqué par la société CSF.
Installé de 1953 à 1954 sur les artères Paris-Lille, Paris-Strasbourg et aussi Paris-Lyon-Marseille (avec leurs tours "carrées" de première génération).

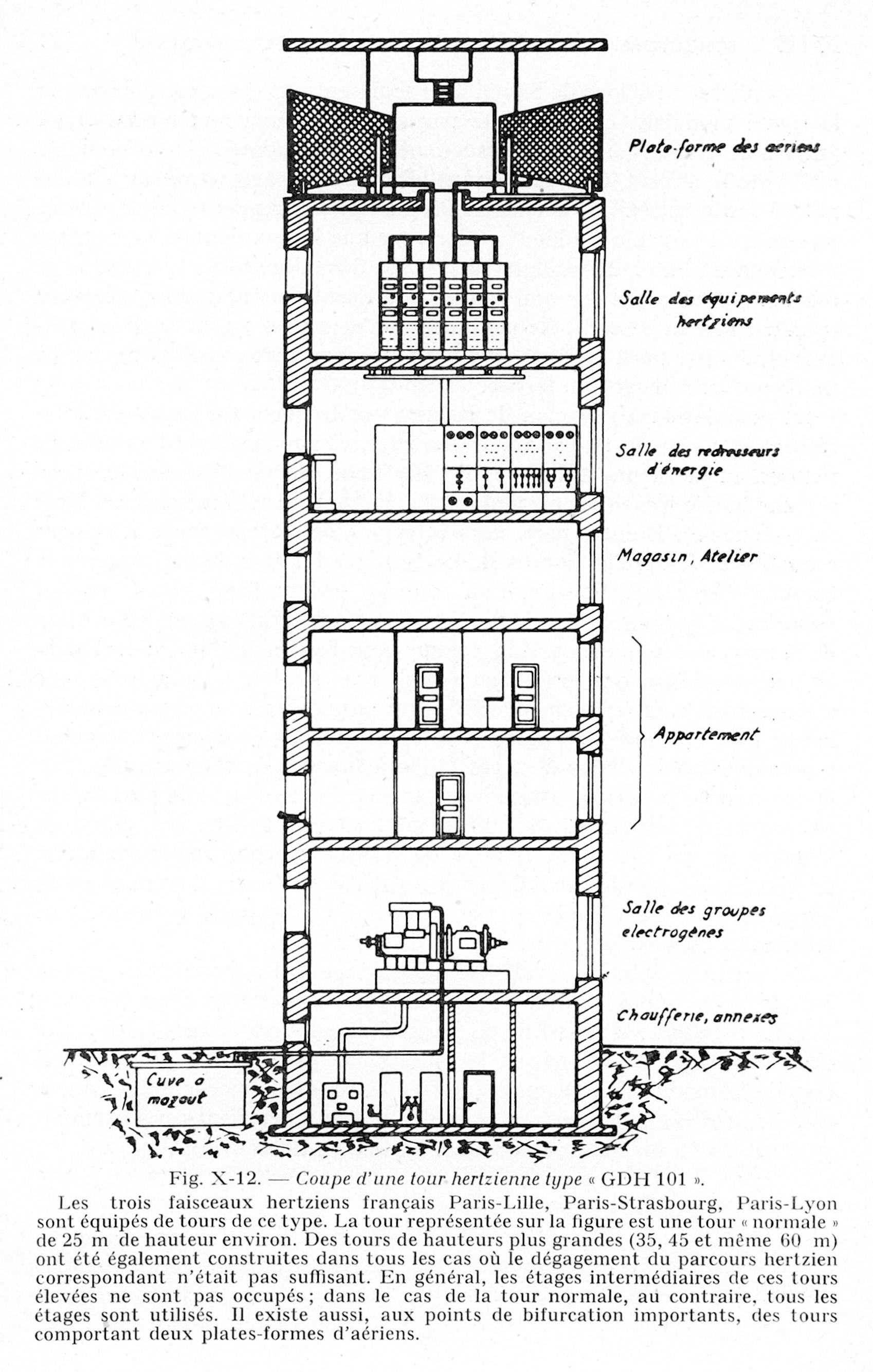

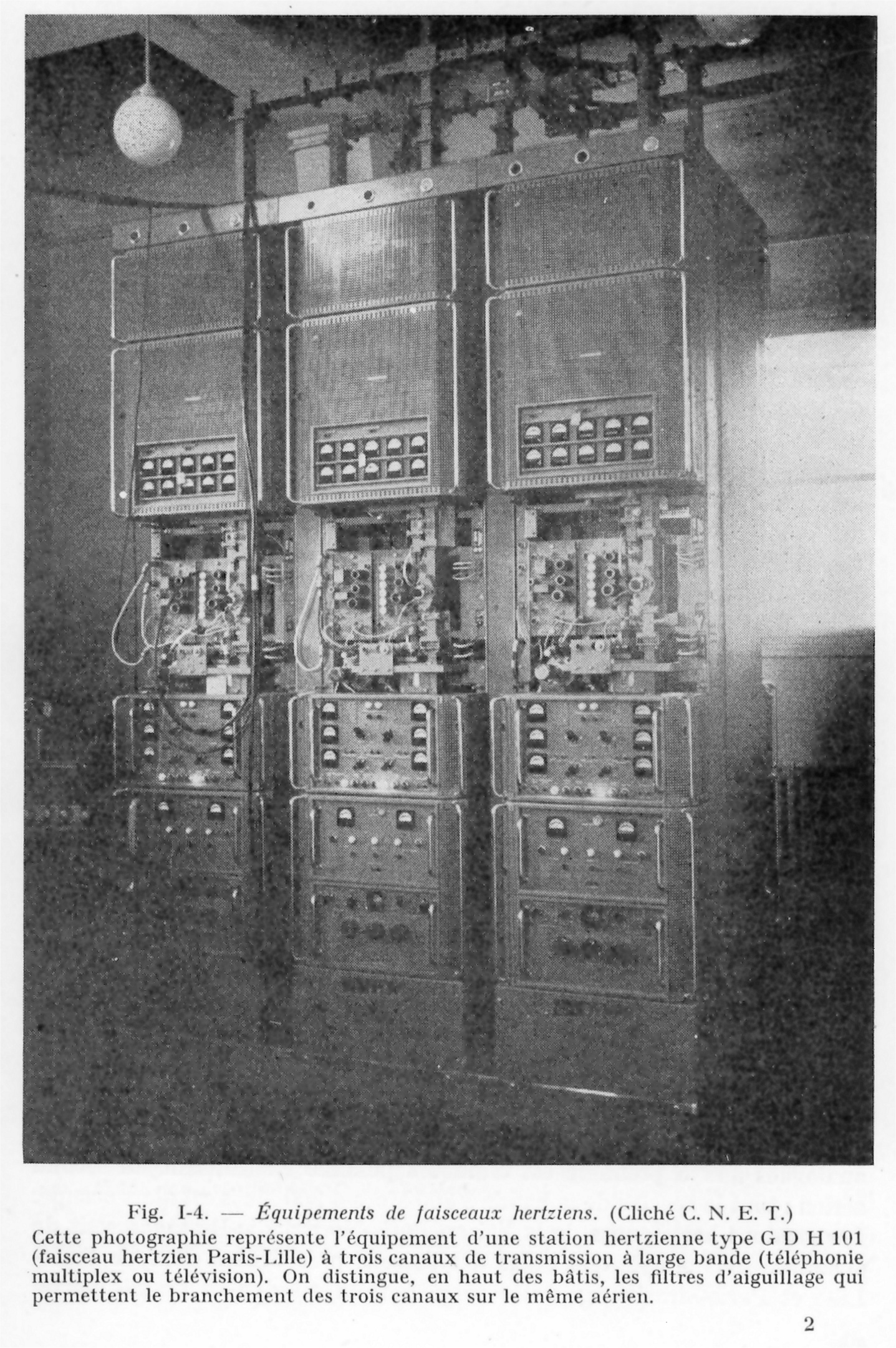

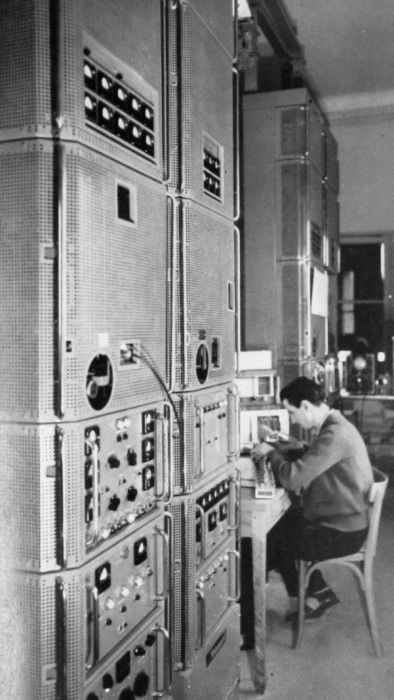

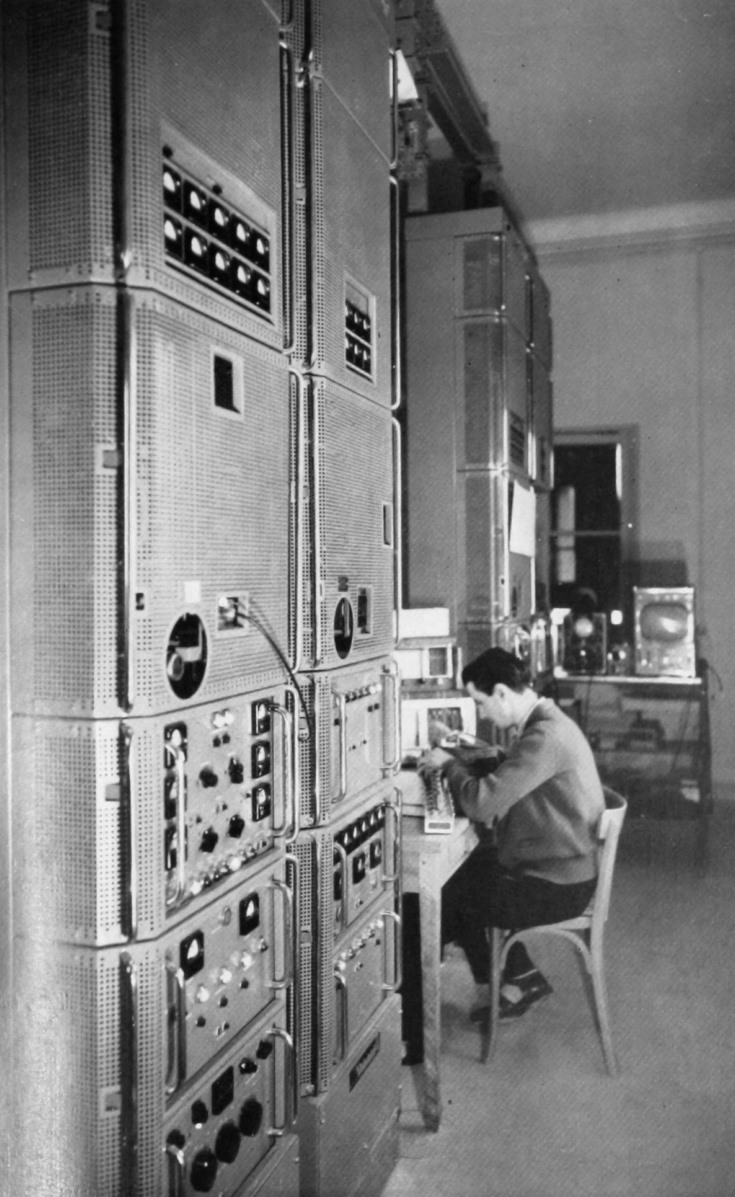

www.hertzien.fr/partage/000_BATIS_FH/GDH101_Batis_Alcatel.jpgwww.hertzien.fr/partage/000_BATIS_FH/GDH101_Batis_Cnet.jpgwww.hertzien.fr/partage/000_BATIS_FH/GDH101_Batis_Telonde.jpgwww.hertzien.fr/partage/000_BATIS_FH/GDH101_Coupe_Tour_Cnet.jpgIllustrations extraites du livre "FH et Systèmes de Modulation" (CNET), de la revue TELONDE (CSF) et de "Connaissance Liaisons FH" (Alcatel)
Faisceau FH 675 / GDH 103 :Transmission analogique en bande 4 GHz, 300 voies téléphoniques ou bien un canal TV par porteuse, fabriqué par les sociétés CSF et SAT.
Installé à partir de 1956 en Normandie/Bretagne puis ensuite ailleurs en France : Il s'agit des liaisons à 300 voies apparaissant sur la carte de 1968 (merci à Petrus).

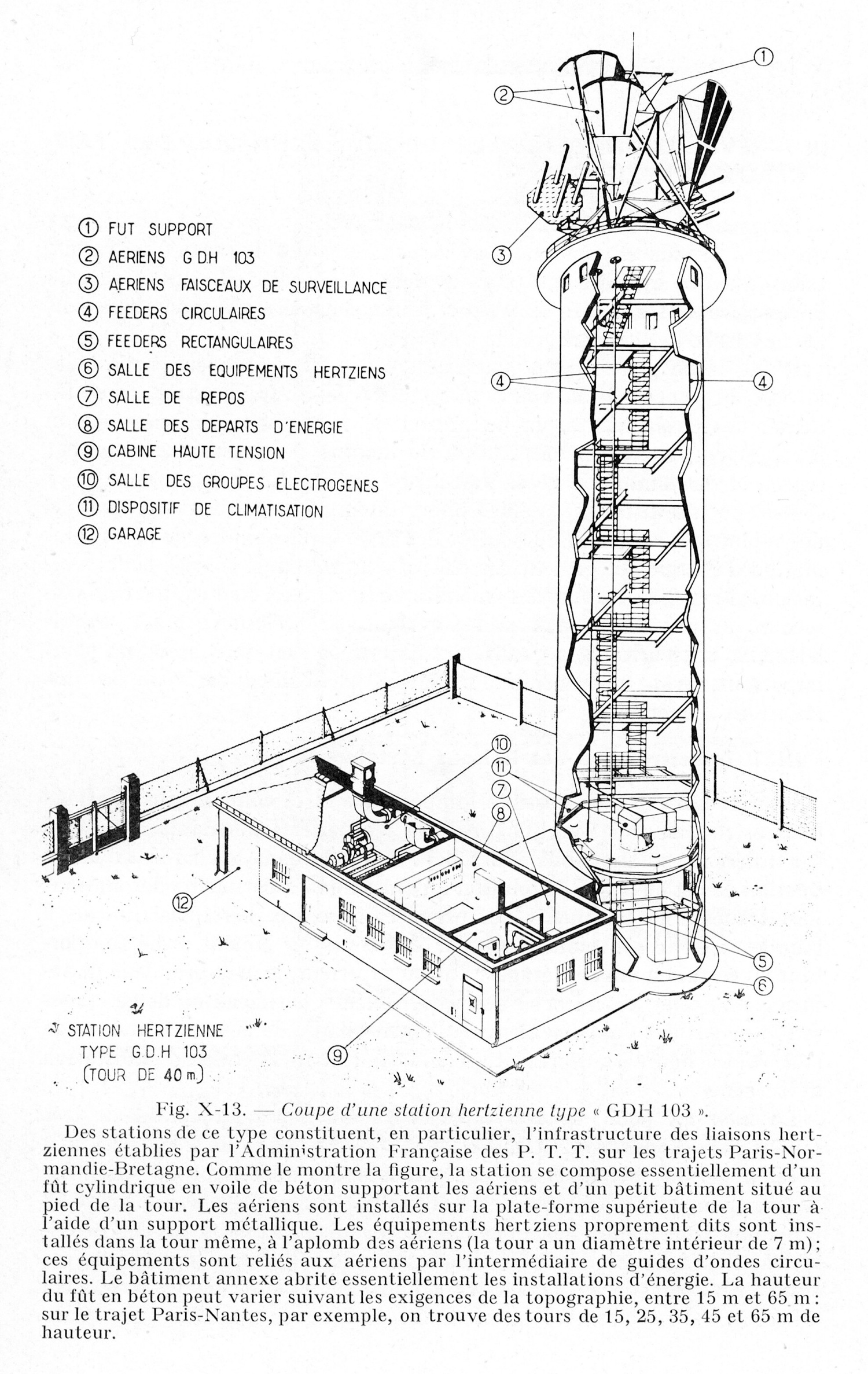

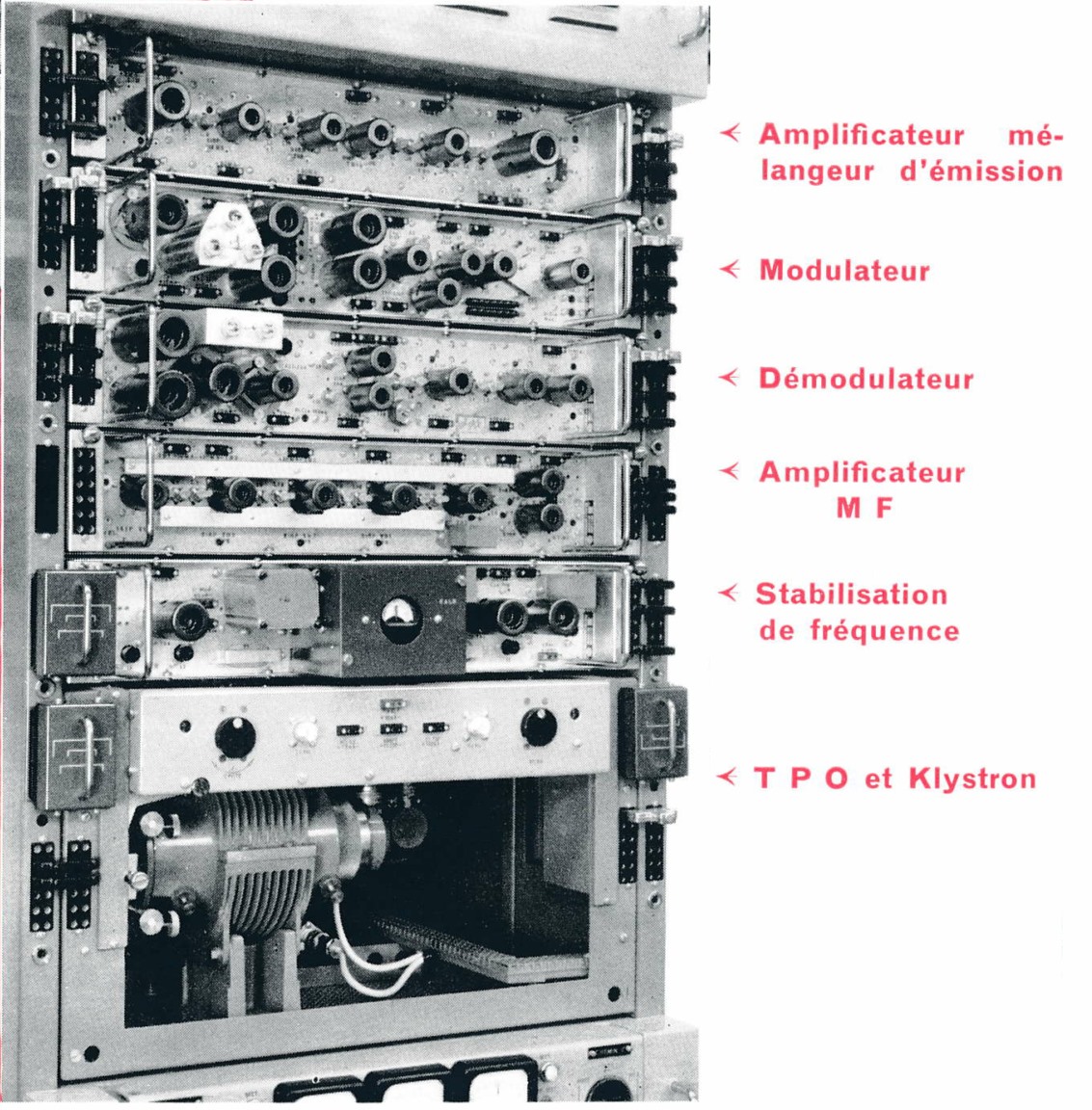

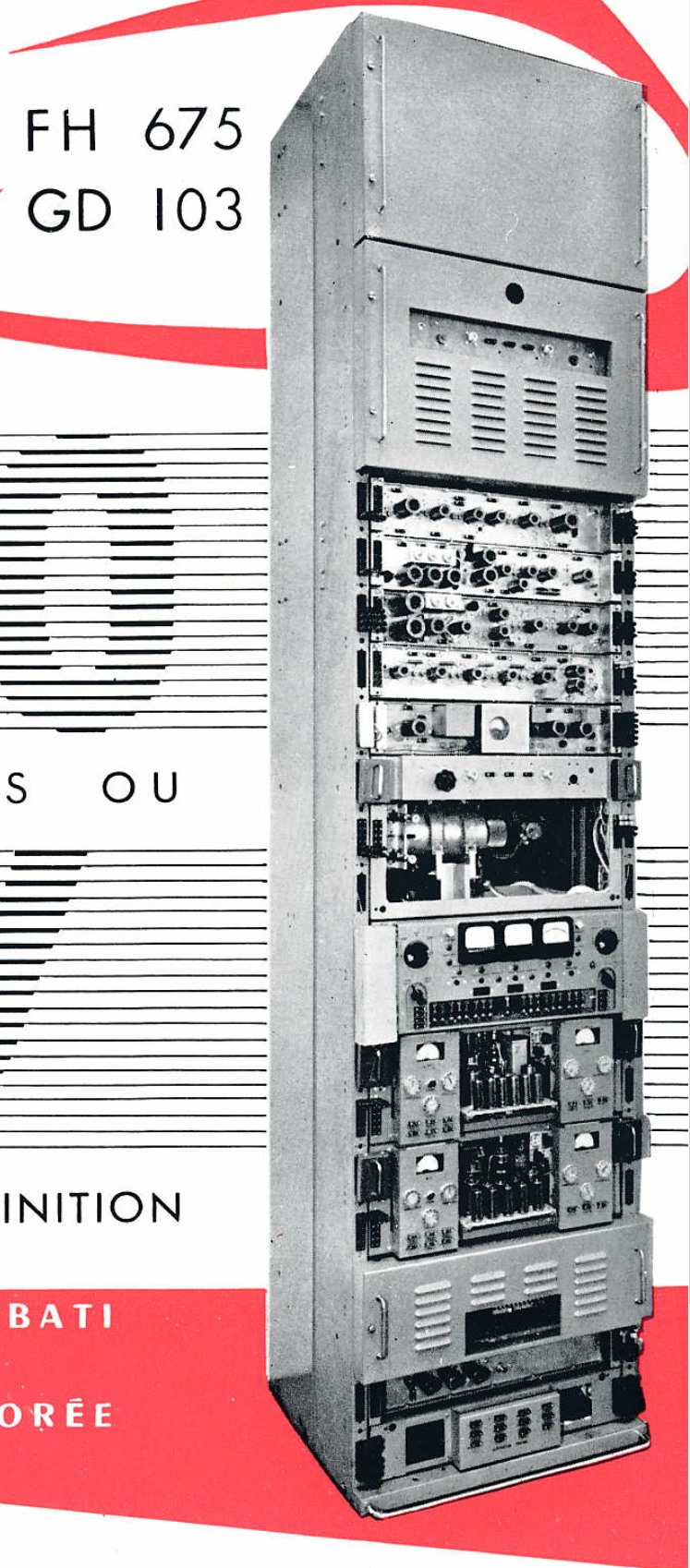

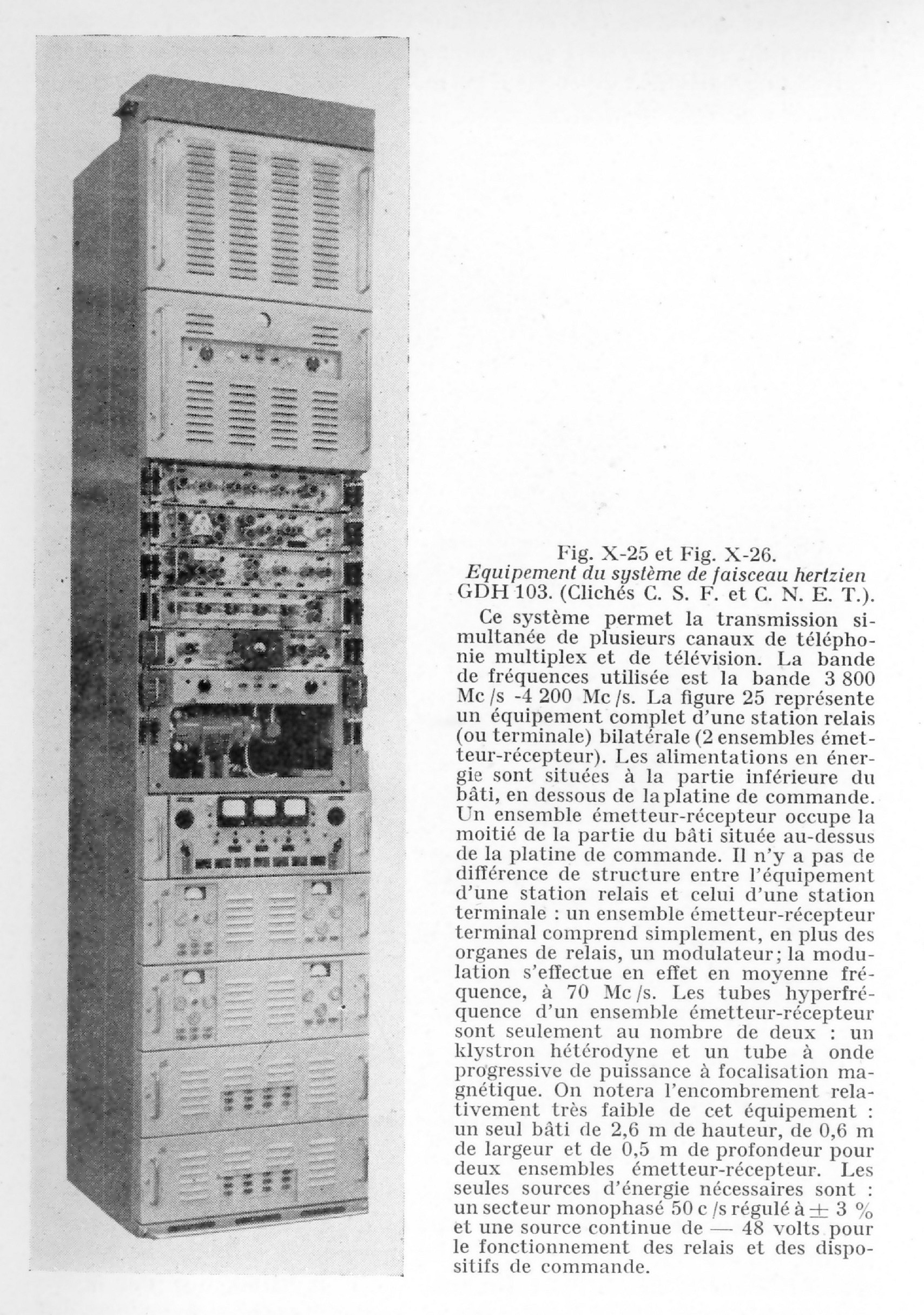

www.hertzien.fr/partage/000_BATIS_FH/GDH103_Batis_Telonde_1956.jpgwww.hertzien.fr/partage/000_BATIS_FH/GDH103_Batis_Cnet1.jpgwww.hertzien.fr/partage/000_BATIS_FH/GDH103_Batis_Telonde_1959-1.jpgwww.hertzien.fr/partage/000_BATIS_FH/GDH103_Coupe_Tour_Cnet.jpgIllustrations extraites du livre "FH et Systèmes de Modulation" (CNET) et de la revue TELONDE (CSF).
Faisceau FH 687 :Transmission analogique en bande 4 GHz, 960 voies téléphoniques par porteuse, fabriqué par la société CSF.
Installé à partir de 1964 entre Paris et Nancy puis ensuite ailleurs en France : Il s'agit des liaisons à 960 voies apparaissant sur la carte de 1968 (merci à Petrus).

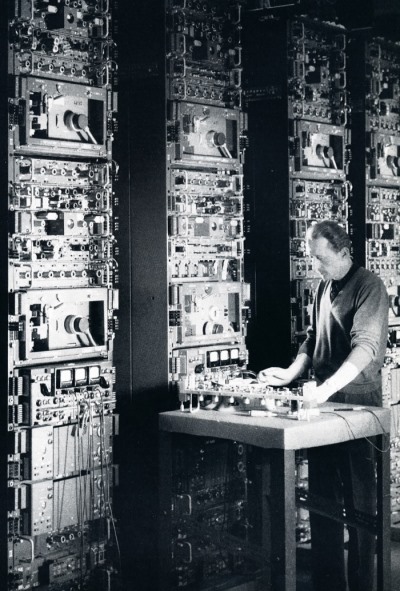

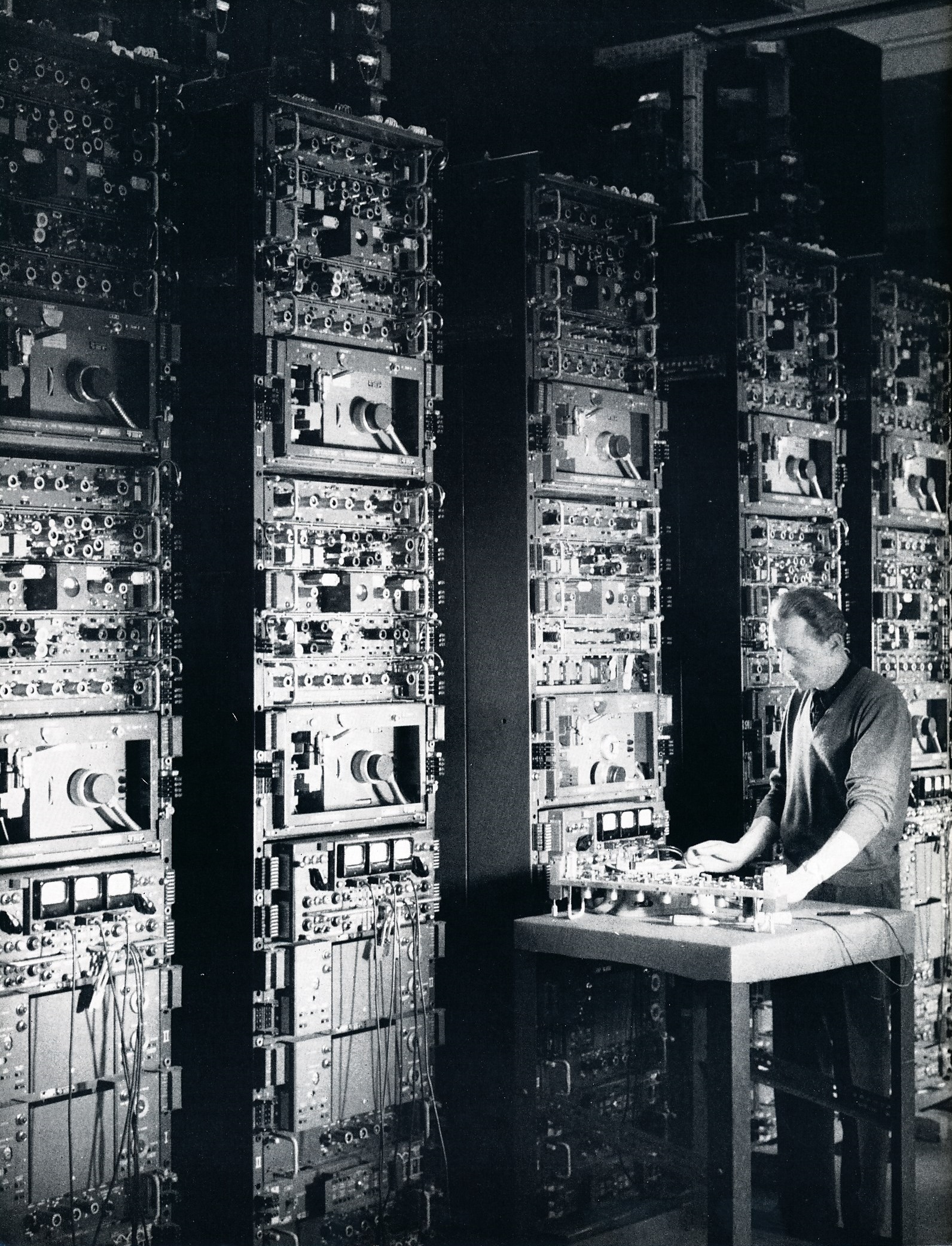

www.hertzien.fr/partage/000_BATIS_FH/FH687_Batis_CSF-Revue-28.jpgIllustrations extraites de la revue CSF-Revue (CSF).
Faisceau FH 693 :Transmission analogique en bande 6 GHz, 1800 voies téléphoniques par porteuse, fabriqué par les sociétés CSF et SAT.
Installé en 1969 entre Paris et Bordeaux puis ensuite ailleurs en France : Il s'agit d'une partie des liaisons à 1800 voies représentées en rouge sur les cartes de 1980 et 1985 ci-dessus.
Au delà de sa capacité exceptionnelle à l'époque, le FH 693 était le premier matériel utilisant des transistors (1) alors que les faisceaux hertziens plus anciens étaient construits avec des tubes à vide !
Cette particularité du FH 693 lui permettait de consommer beaucoup moins et lui donnait ainsi une fiabilité importante : il est resté en service jusqu'aux années 90.
(1) : Sauf l'étage d'émission de puissance qui était un tube à ondes progressives.

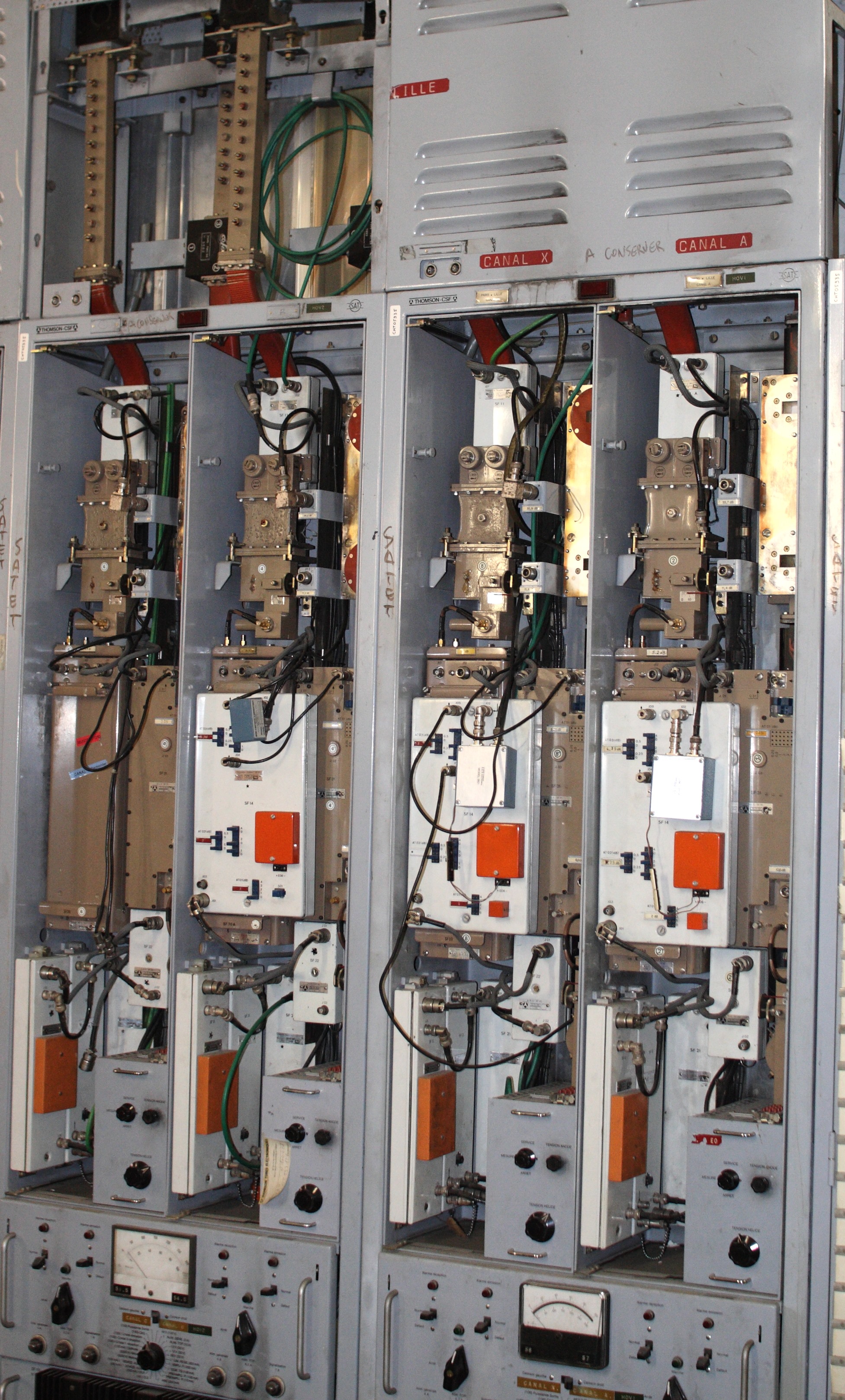

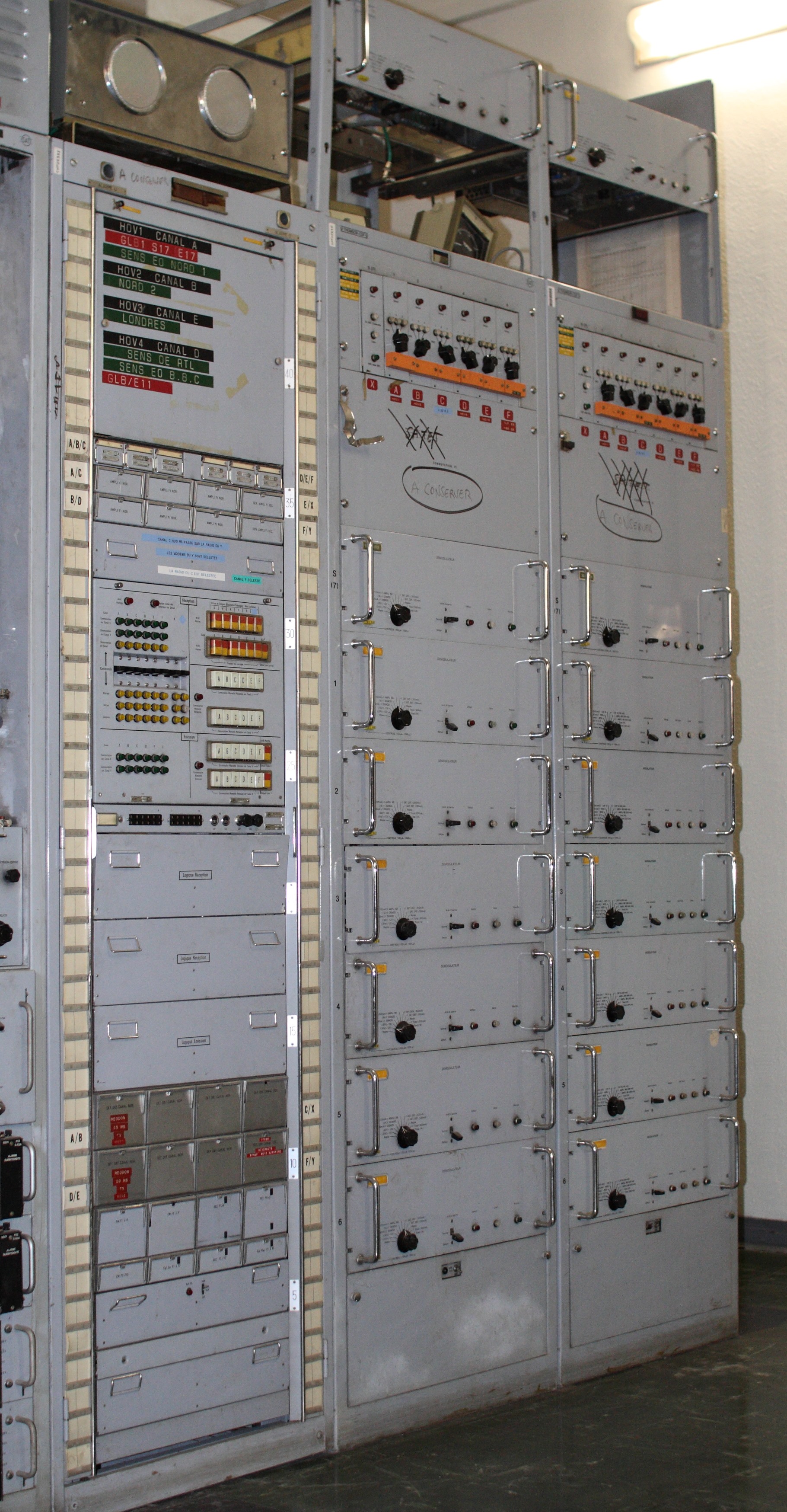

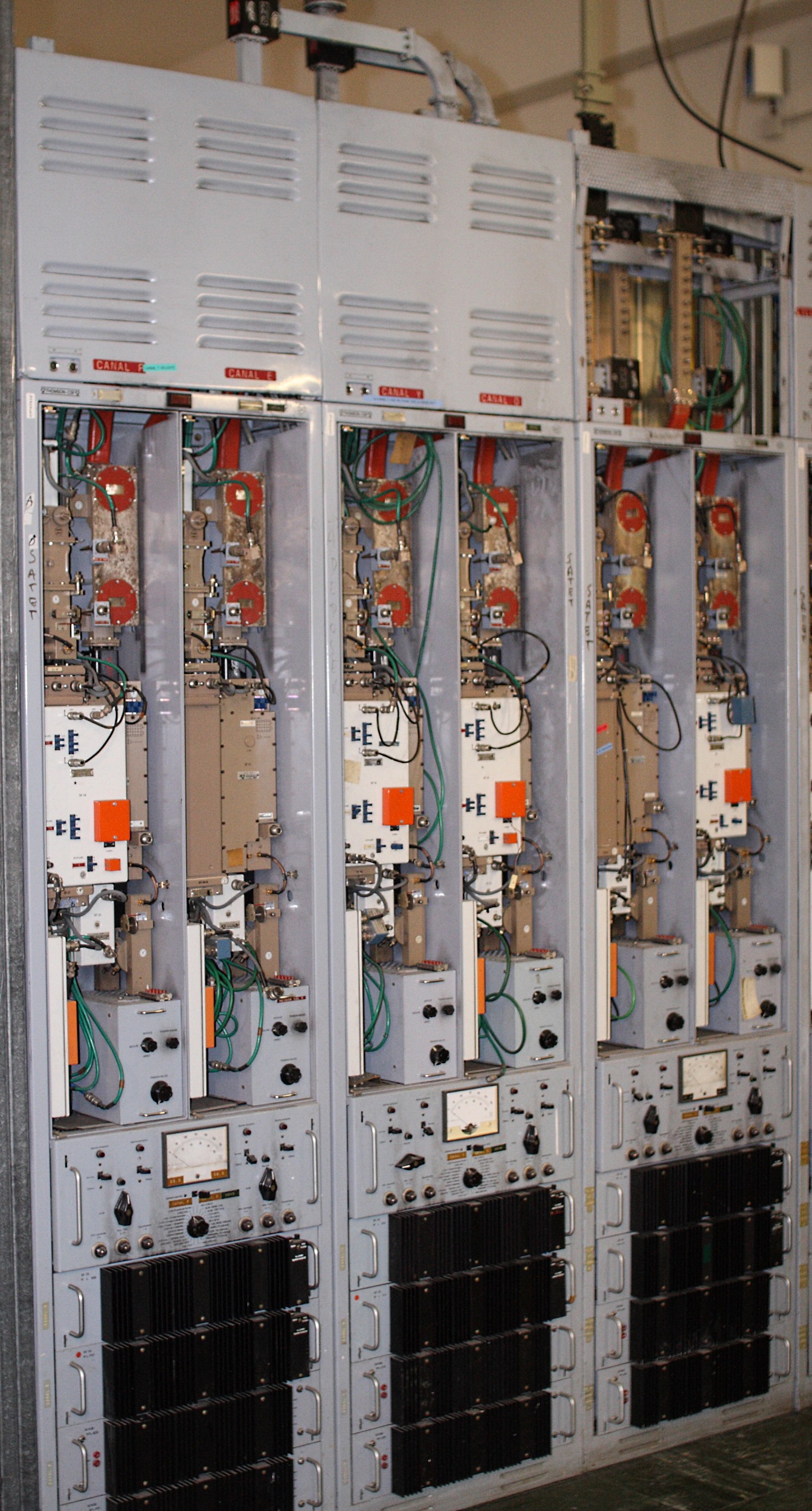

www.hertzien.fr/partage/000_BATIS_FH/FH693_Batis_1_Soisy.jpgwww.hertzien.fr/partage/000_BATIS_FH/FH693_Batis_2_Soisy.jpgwww.hertzien.fr/partage/000_BATIS_FH/FH693_Batis_3_Soisy.jpgPhotos de matériels exposés à la Collection Historique d'Orange, situé de Soisy-sous-Montmorency :
www.collectionhistorique.orange . com
Faisceaux FH 665-4 et ER 4D :Transmission analogique en bande 4 GHz, 960 ou 1260 voies par porteuse, fabriqués par la société Thomson-CSF (FH 665-4) et par la société TRT (ER 4D).
Installés à partir de 1970 dans le réseau PTT, ces deux matériels « concurrents » avaient l’avantage d’être intégralement transistorisés.
Ils ont à ce titre, progressivement remplacé les anciens FH 687 devenus obsolètes avec leurs tubes à vide.

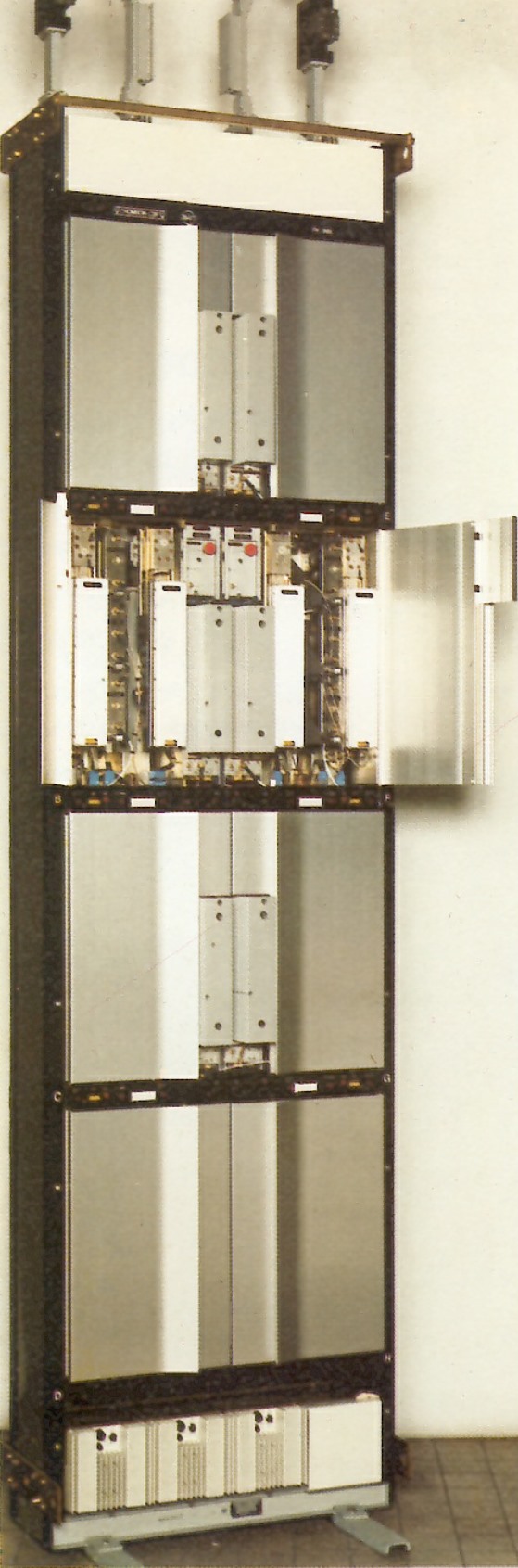

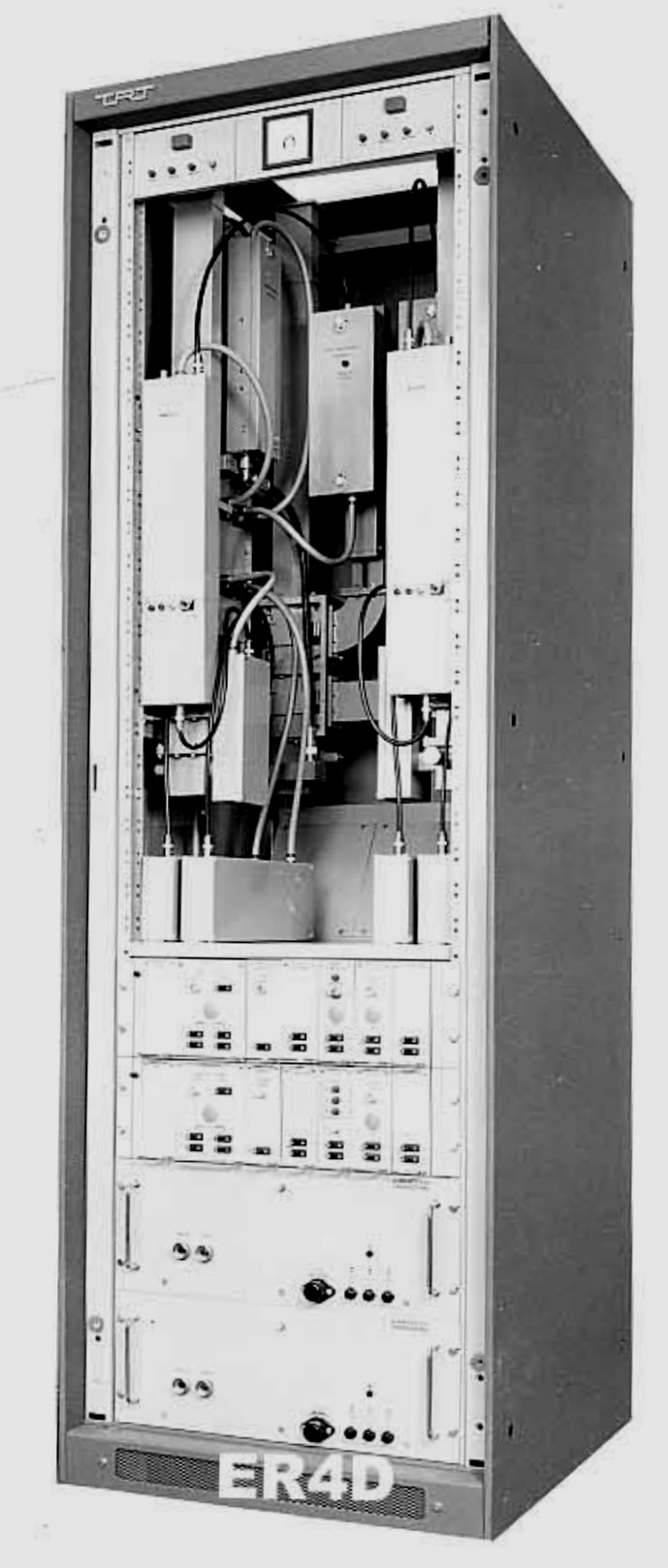

www.hertzien.fr/partage/000_BATIS_FH/FH665-4_Batis_ThomsonCSF.jpgwww.hertzien.fr/partage/000_BATIS_FH/ER4D_Batis_HistTRT.jpgIllustrations extraites du catalogue Thomson-CSF 1979, et du site web de l'Amicale des Anciens de TRT.
Faisceau FH 750 :Transmission analogique en bande 6,5 GHz, 2700 voies par porteuse, fabriqué par les sociétés Thomson-CSF et SAT.
Installés à partir de 1976 dans le réseau PTT, ce matériel avait la plus grande capacité jamais installée sur les liaisons analogiques PTT. Il s'agit d'une partie des liaisons représentées en jaune sur les cartes de 1980 et 1985 ci-dessus.
Par ailleurs le FH 750 était un des premiers à être construit à base de poutres métalliques, en profilé d'aluminium et de largeur élèmentaire 180 mm. Cela permettait d'évacuer facilement les calories des éléments électroniques fixés dessus, et le positionnement de plusieurs poutres côte à côte permettait l'extension progressive à plusieurs canaux.

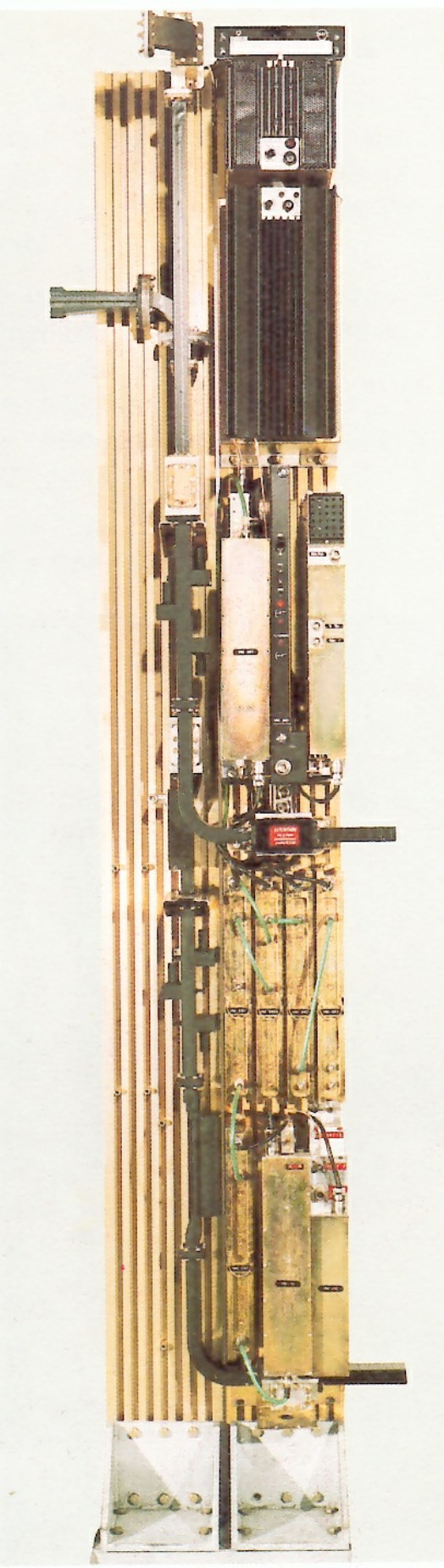

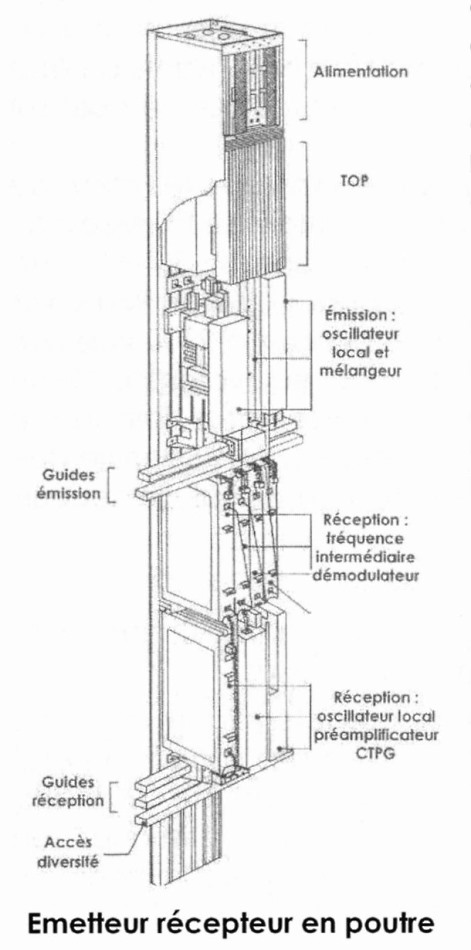

www.hertzien.fr/partage/000_BATIS_FH/FH750_Batis_ThomsonCSF.jpgwww.hertzien.fr/partage/000_BATIS_FH/FH750_Batis_SAT.jpgIllustrations extraites du catalogue Thomson-CSF 1979, et du livre historique "Société Anonyme des Télécommunications" (SAT).
Faisceau FHN 11-14 :Transmission numérique en bande 11 GHz, 1920 voies par porteuse, fabriqué par les sociétés Thomson-CSF et SAT.
Installés au début des années 80, le FHN 11-14 était le premier matériel numérique à très grande capacité, avec une modulation à 140 Mbit/s. Il s’agit des liaisons représentées en pointillés rouges sur la carte de 1985 ci-dessus.
Ces faisceaux numériques accompagnaient la numérisation du réseau téléphonique, avec les nouveaux autocommutateurs temporels, les services RNIS, etc : le multiplexage des communications sur faisceau hertzien, devenait alors temporel au lieu d’être fréquentiel.

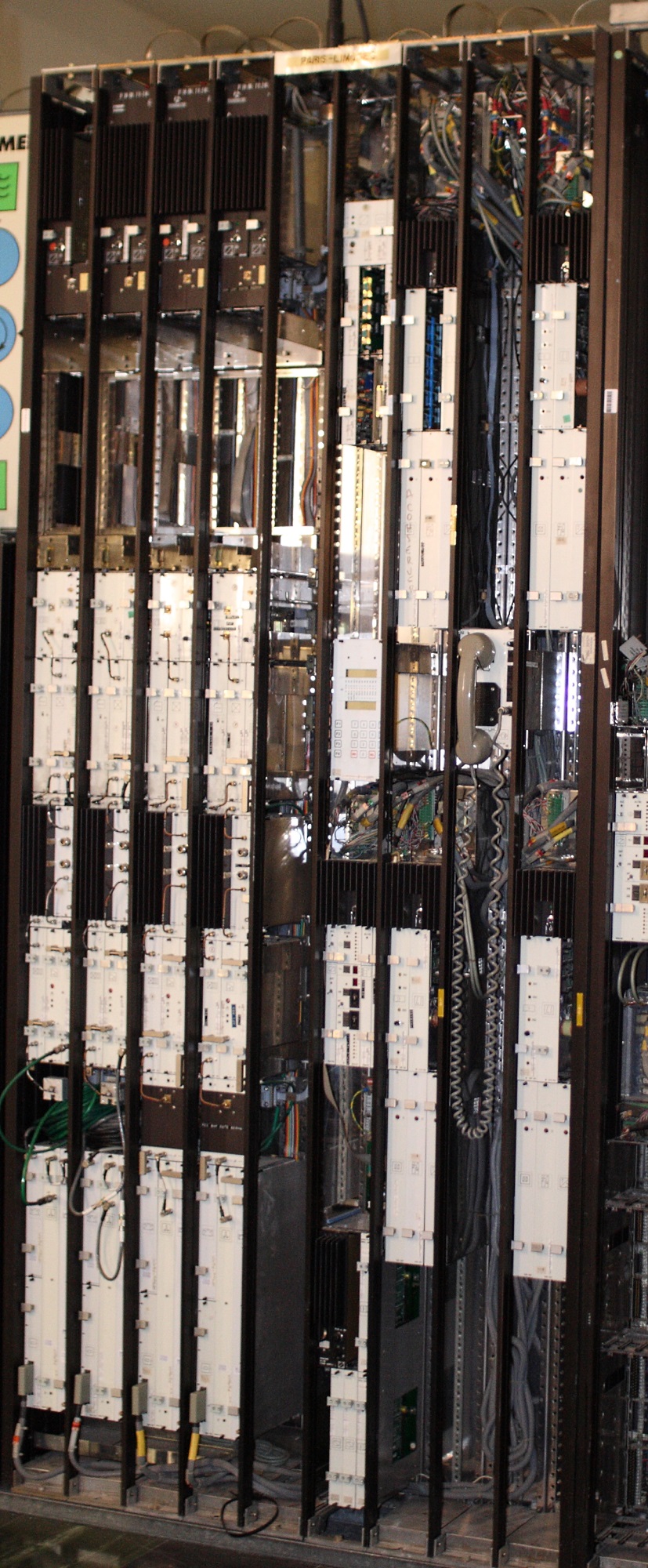

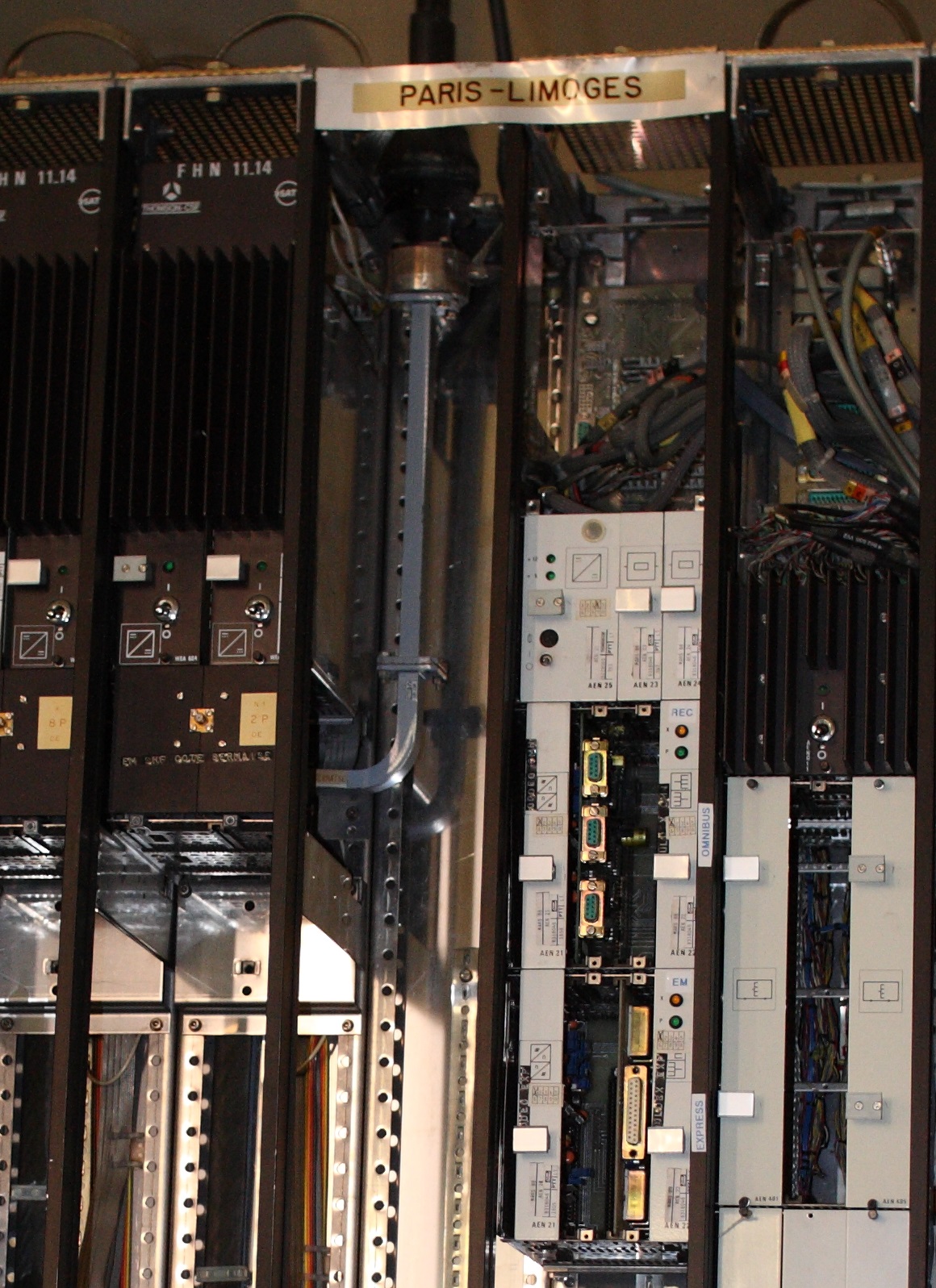

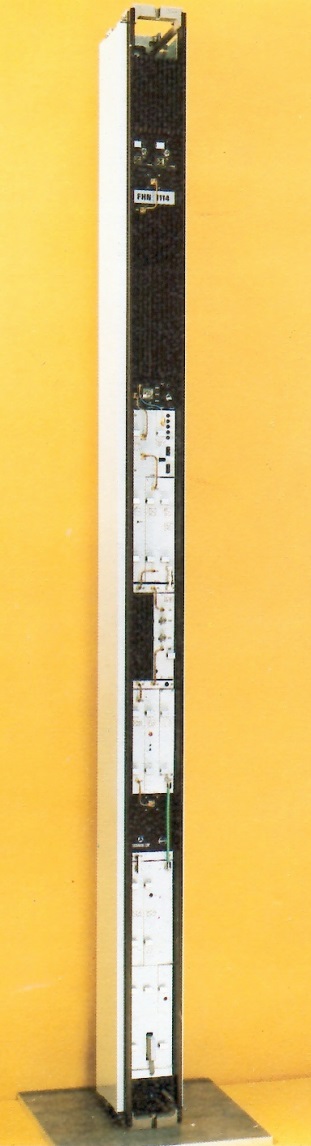

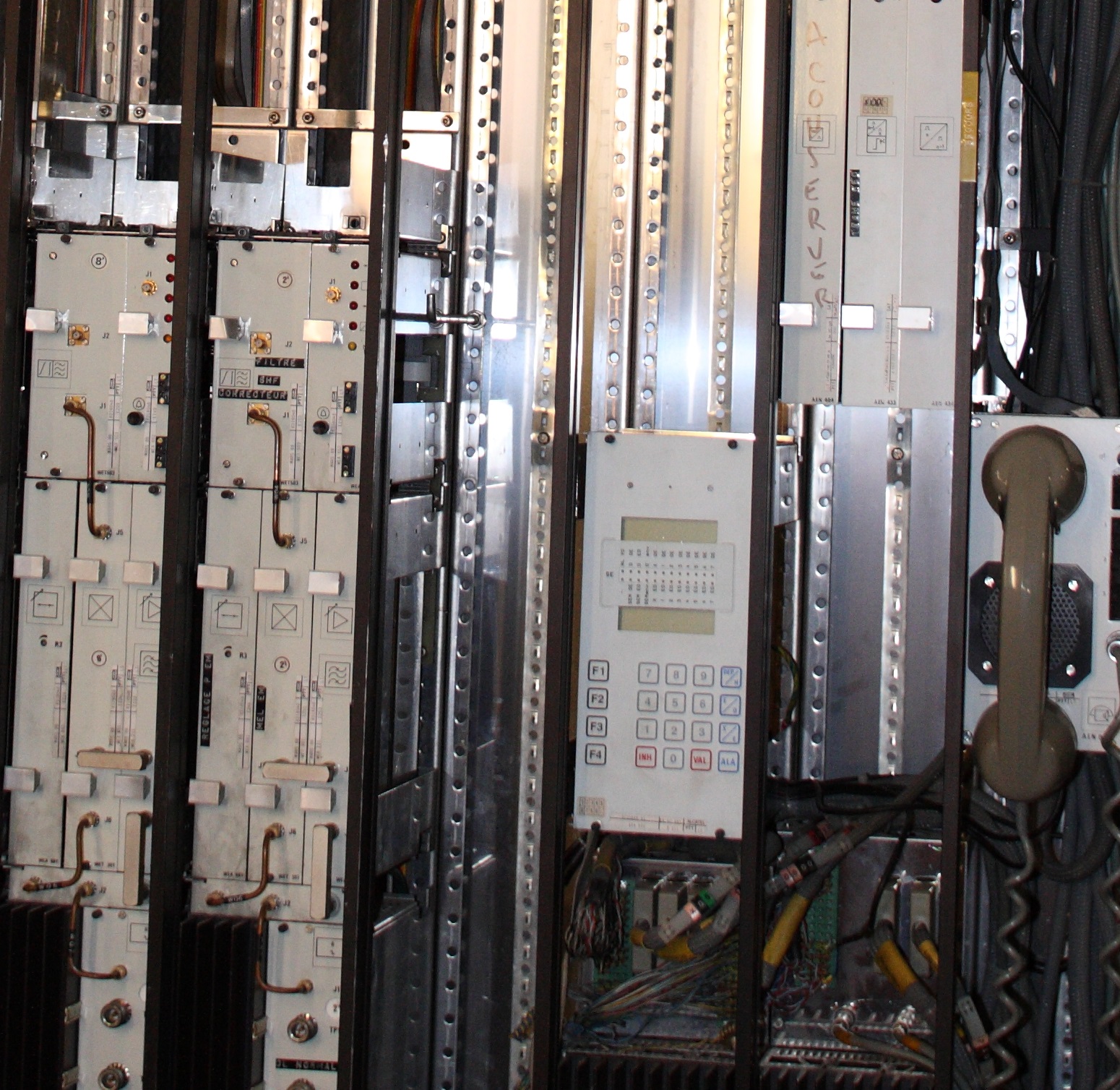

www.hertzien.fr/partage/000_BATIS_FH/FHN1114_Batis_1_Soisy.jpgwww.hertzien.fr/partage/000_BATIS_FH/FHN1114_Batis_2_ThomsonCSF.jpgwww.hertzien.fr/partage/000_BATIS_FH/FHN1114_Batis_3_Soisy.jpgwww.hertzien.fr/partage/000_BATIS_FH/FHN1114_Batis_4_Soisy.jpgPhotos de matériels exposés à la Collection Historique d'Orange, et illustrations extraites du catalogue Thomson-CSF 1979.
Faisceaux AFH 270-6 et STN 65-140 :Transmission numérique en bande 6,5 GHz, 1920 voies par porteuse, fabriqué par les sociétés Alcatel (AFH 270-6) et TRT (STN 65-140).
Installés pendant les années 1985/90, ces deux matériels « concurrents » avaient un débit de 140 Mbit/s comme celui du FHN 11-14, mais avec l’avantage d’une meilleure efficacité spectrale grâce à une modulation conjointe amplitude et phase.

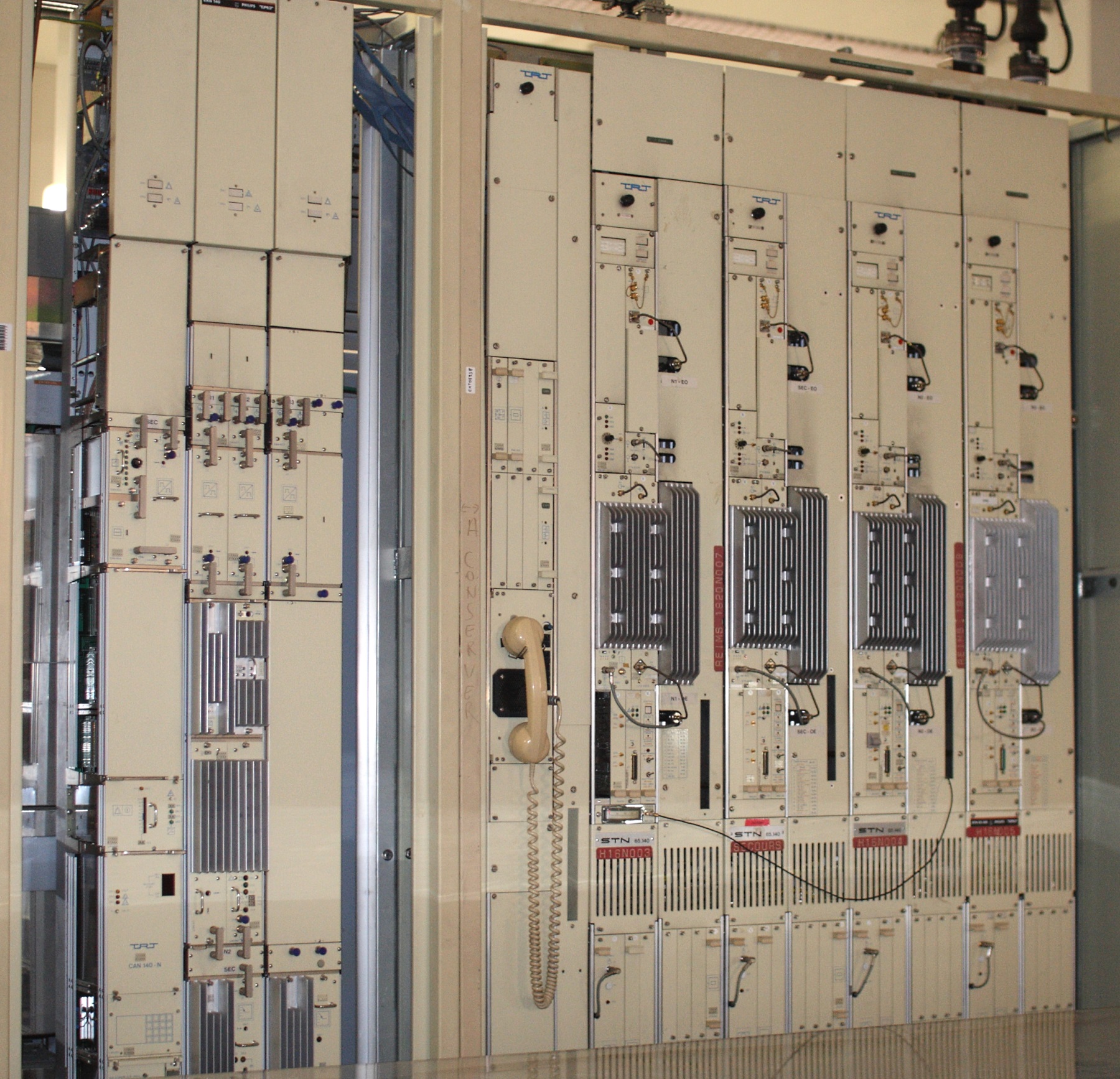

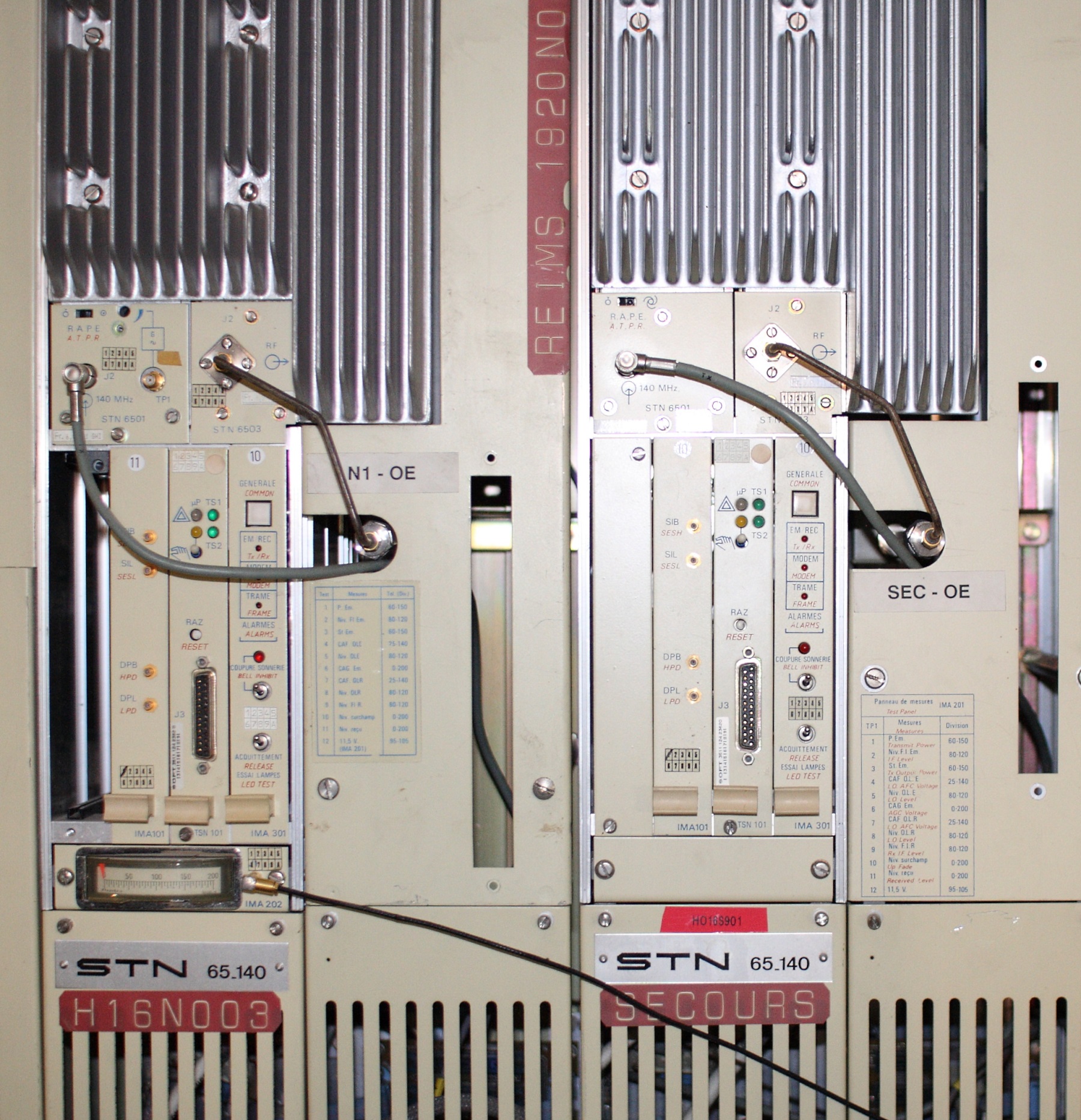

www.hertzien.fr/partage/000_BATIS_FH/STN65-140_Batis_1_Soisy.jpgwww.hertzien.fr/partage/000_BATIS_FH/STN65-140_Batis_2_Soisy.jpgPhotos de matériels exposés à la Collection Historique d'Orange.
