Auteur Sujet: Projet Prise Fibre et RJ45 Schneider Odace (Lu 32603 fois)

Johannol · « **le:** 03 juin 2020 à 13:49:13 »

Le lien sur Thingverse:
https://www.thingiverse.com/thing:4446206

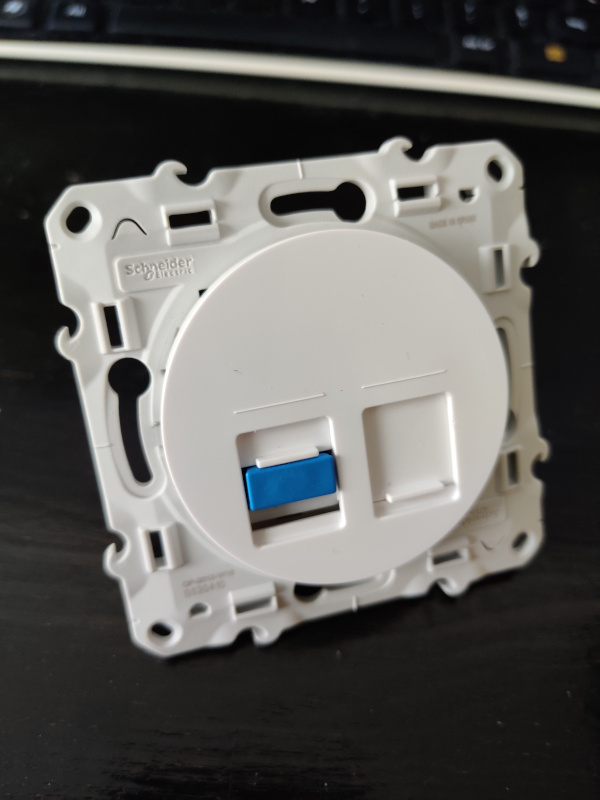

1) Fibre SC et RJ45

2) Aucun cable, rien de visible avec le cache poussière coulissant

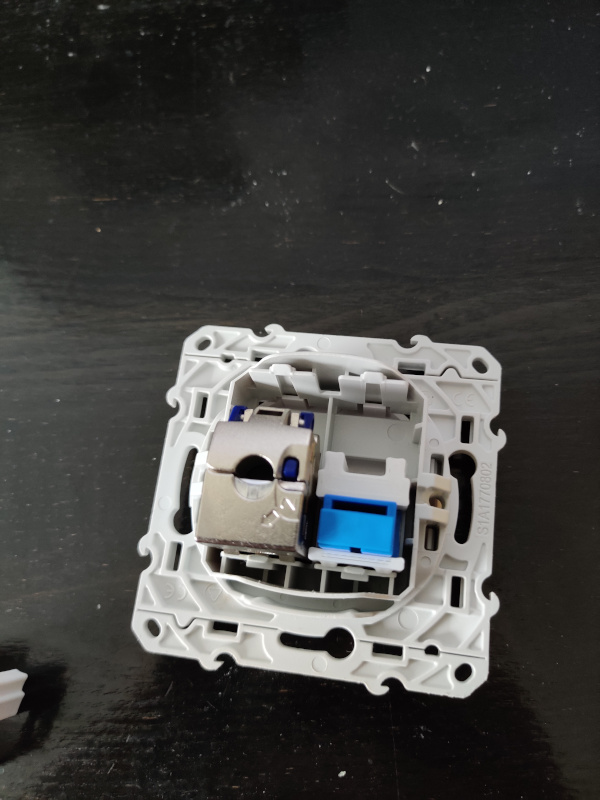

3) La vue arrière avec SC+RJ45

4) Avec le cache poussière SC d'origine, facultatif, qui dépasse

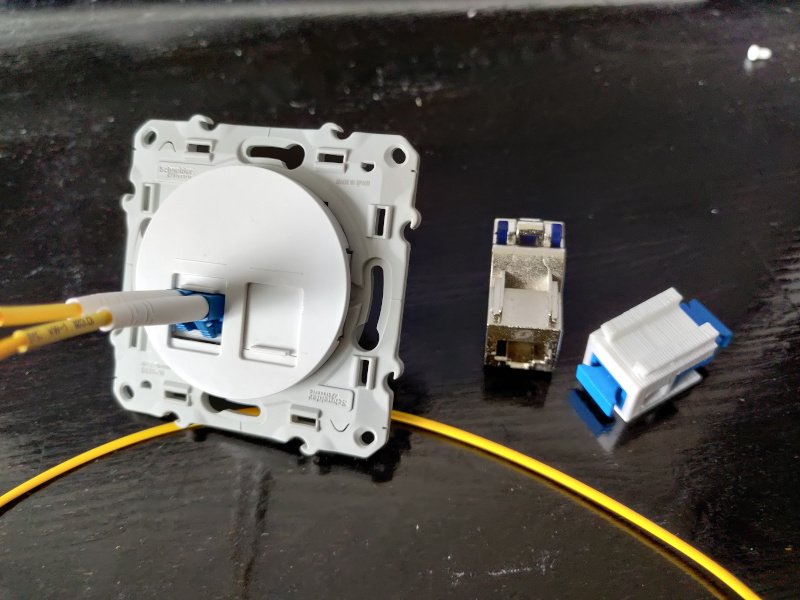

5) Double fibre LC, et les copains RJ45 et Adaptateurs+SC à coté

Historique du projet:

Bonjour,

Il y a possibilité de faire un ensemble de prise Fibre, RJ45 et 230V avec la gamme Schneider Odace:

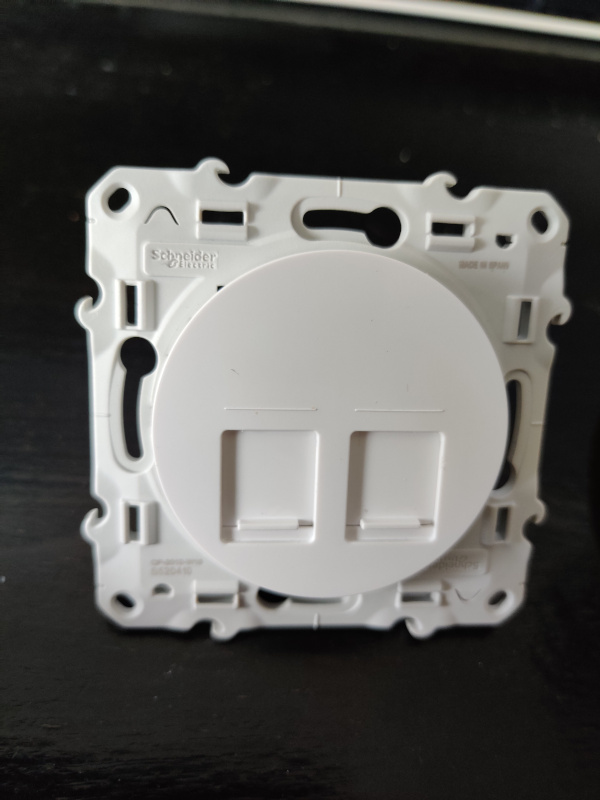

Mais il serait plus souhaitable de le faire en format double, 230V d'un coté, et RJ45+Fibre de l'autre. Il existe un modèle double RJ45 dans la gamme Schneider:
https://www.materielelectrique.com/odace-prise-double-rj45-blanc-sans-connecteur-empreinte-infraplus-p-162111.html

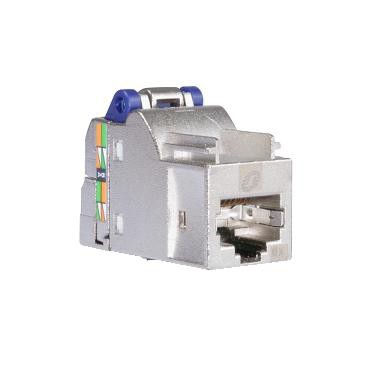

Le format des RJ45 que l'on plug dedans ne sont pas des Keystone classique, mais sont des "infraplus", un format Schneider.
https://www.materielelectrique.com/noyau-rj45-cat6a-blinde-p-130479.html

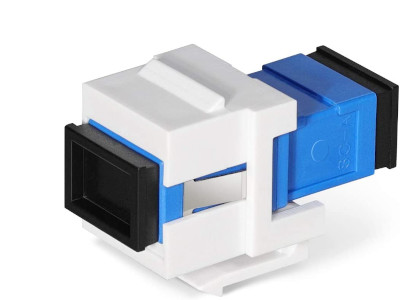

Donc les adaptateurs de ce type ne fonctionne pas:

Mais on peut s'en inspirer, pour faire un adaptateur Optique / Infraplus

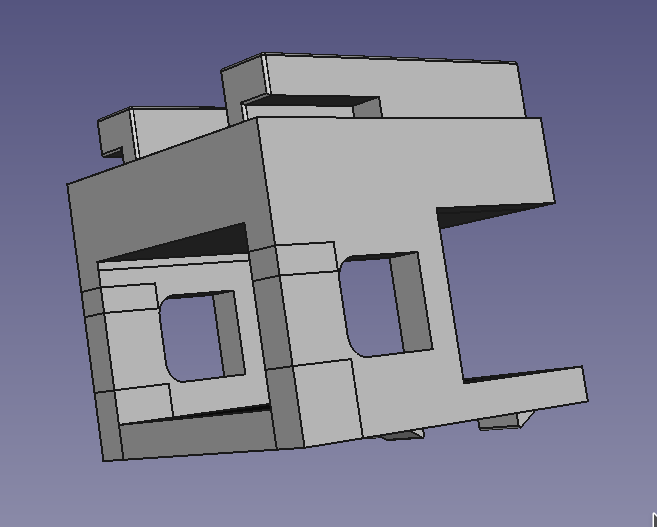

Après avoir joué avec un peu de modélisation, voici l'adaptateur conçu avec l'aide de Fabtra31:

Prochaine étape, impression 3D de la petite pièce, une fois que j'aurai trouvé un plan d'impression 3D à Nantes, ou choisi un imprimeur en ligne.

fabtra31 · « **Réponse #1 le:** 03 juin 2020 à 18:02:24 »

C'est propre tout ca ^^ on attend avec impatience l'impression 3D et le test de la pièce ^^

xillibit · « **Réponse #2 le:** 03 juin 2020 à 20:02:41 »

Citation de: Johannol le 03 juin 2020 à 13:49:13

Le format des RJ45 que l'on plug dedans ne sont pas des Keystone classique, mais sont des "infraplus", un format Schneider.
https://www.materielelectrique.com/noyau-rj45-cat6a-blinde-p-130479.html

Infraplus c'est une marque rachetée par schneider

C'est possible d'éviter d'avoir la prise optique qui dépasse par rapport au cache en plastique de la prise ?

Johannol · « **Réponse #3 le:** 03 juin 2020 à 20:13:47 »

Citation de: xillibit le 03 juin 2020 à 20:02:41

C'est possible d'éviter d'avoir la prise optique qui dépasse par rapport au cache en plastique de la prise ?

Si tu fais référence à ma première photo, oui, rien à voir. En fait, la prise elle même arriverai à raz derrière le cache coulissant. Donc 3 cas de figure:
1) On s'appuie sur le cache coulissant pour éviter la poussière dans la prise optique. Visuel 100% identique entre RJ et optique
2) On mets un cache poussière, mais c'est celui-ci qui dépasse très légèrement.
3) On imprime 3D un cache poussière qui passerait derrière la fenêtre coulissante.Il ne serait pas ultra pratique à enlever, mais bon, est-ce gênant à l'usage pour une prise optique. On est pas sur une prise 230V qu'on branche/débranche tout le temps.

fabtra31 · « **Réponse #4 le:** 03 juin 2020 à 20:59:05 »

On est d'accord que c'est ce coupleur la : https://www.fs.com/fr/products/71657.html

Johannol · « **Réponse #5 le:** 03 juin 2020 à 21:06:46 »

Citation de: fabtra31 le 03 juin 2020 à 20:59:05

On est d'accord que c'est ce coupleur la : https://www.fs.com/fr/products/71657.html

Par exemple. Ce couleur là prends du LC par l'arrière, pour le convertir en SC. Il n'est pas donné (11euro!!), mais pour passer dans des gaines étroite, c'est une idée. Et il faudrait couper la bride latérale

Sinon tout ce qui est en simple largeur, donc
- double LC (0.96euros)
https://www.fs.com/fr/products/48497.html
ou simple SC (0.41euros)
https://www.fs.com/fr/products/48488.html

Ce qui ne passe pas, c'est le format double:
- Double SC
- Quadruple LC
...

fabtra31 · « **Réponse #6 le:** 03 juin 2020 à 21:11:44 »

Ah oui en effet, mais en vrai une prise SC enroulé dans du scotch de peintre pour la proteger ca doit passer tranquille dans une gaine non ?

Johannol · « **Réponse #7 le:** 04 juin 2020 à 10:55:29 »

Citation de: fabtra31 le 03 juin 2020 à 21:11:44

Ah oui en effet, mais en vrai une prise SC enroulé dans du scotch de peintre pour la proteger ca doit passer tranquille dans une gaine non ?

Dans du 25, large. Dans une 20 totalement vide, normalement oui (pas testé, seulement en LC). Dans une 16, j'y crois moyen, c'est un coup a bloquer le connecteur et rendre la gaine inutilisable.

Johannol · « **Réponse #8 le:** 04 juin 2020 à 11:33:25 »

Un ami m'a imprimé un exemplaire que je récupère ce soir...

Je vois déjà un petit soucis:
La pièce est caché dans la prise. La seule partie un poil visible est la face avant. Elle aurait du être positionné sur la plaque mais le soucis c'est que j'ai eu peur de faire commencer le "rail" dans le vide au moment de l'impression. Ou alors faire commencer le rail sur la plaque et donner un coup de cutter après impression.

Finalement, le rail aurait pu même commencer dès le début de la face, cela n’empêcherai pas l'insertion dans la prise. J'ai trop cherché à imiter la pièce d'origine.
Bon, 1er bilan ce soir...

Nico · « **Réponse #9 le:** 04 juin 2020 à 11:35:31 »

Tu peux pas mettre un coup de ponceuse ? Ou ça va vraiment se voir ?

fabtra31 · « **Réponse #10 le:** 04 juin 2020 à 11:57:50 »

la pièce a l'air vraiment pas mal ^^

Johannol · « **Réponse #11 le:** 04 juin 2020 à 12:03:05 »

Citation de: Nico le 04 juin 2020 à 11:35:31

Tu peux pas mettre un coup de ponceuse ? Ou ça va vraiment se voir ?

Tu vois la prise? Avec la petite trappe coulissante? on verrait un peu à l’intérieur en étant à hauteur de prise (donc allongé par terre en face de la prise....) lorsqu'on soulève la trappe. Je ne connais pas tes loisirs... mais je suppose que "un poil visible" c'est même en exagérant un poil

Car en gros, c'est visible qu'au moment de l'insertion d'un cable, ni avant, ni après. Tout le reste est dans la prise, donc invisible.

Bon, c'est le proto, on verra pour ajuster et éventuellement commencer l'impression par la face si cela n'a pas d’inconvénients par ailleurs.

Autre photo, on voit la face d'impression bien plus lisse, et les picots de verrouillage qui sont nickel !
