Auteur Sujet: Câbles Ethernet : quelle catégorie choisir ? (Lu 647380 fois)

vivien · « **le:** 26 juin 2011 à 08:40:21 »

Câbles Ethernet : quelle catégorie choisir ?

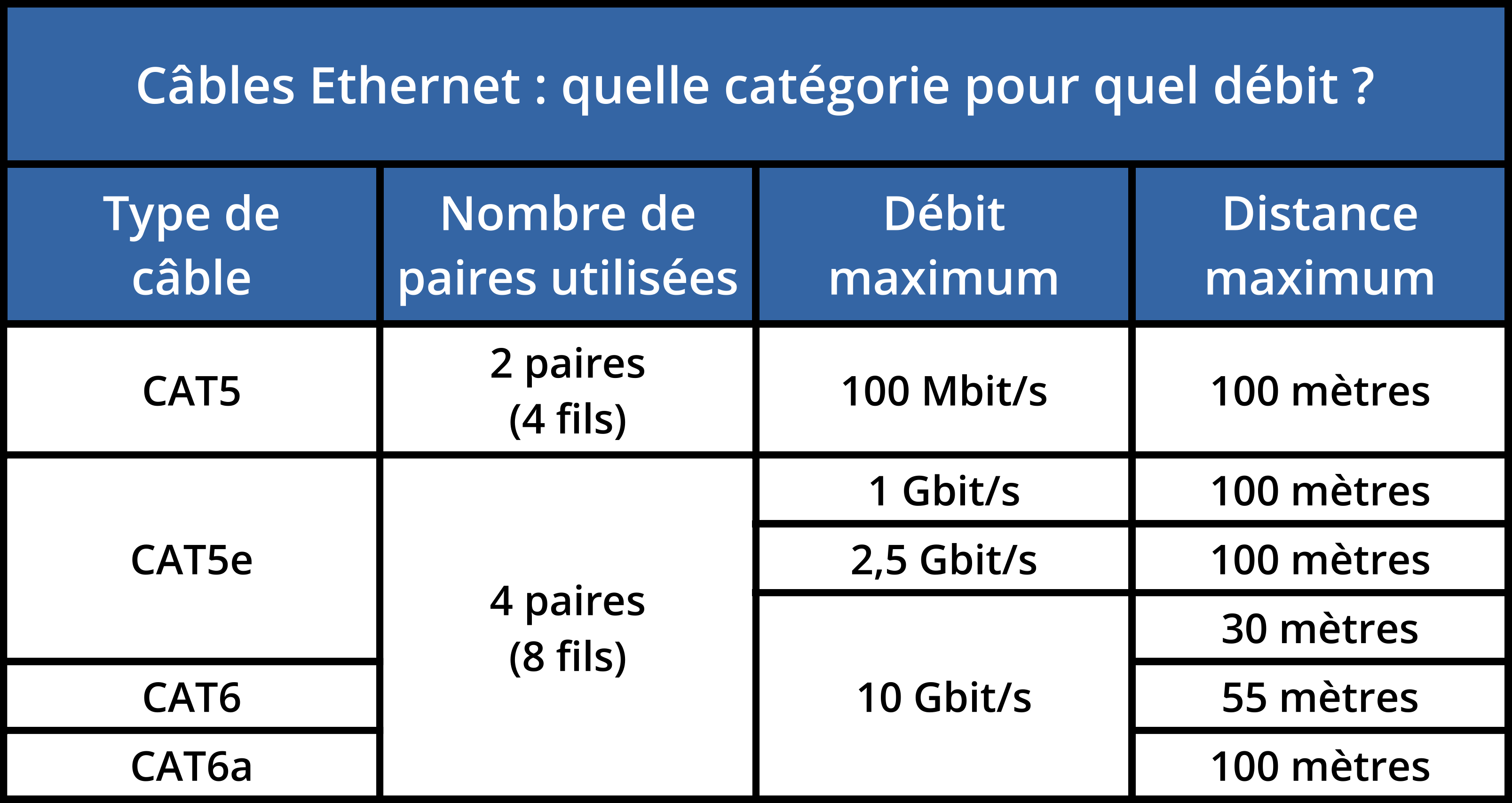

Les différentes catégories de câbles :
cat 1: applications de téléphonie bande passante 300-3400 hz
cat 2: applications jusqu'à 1 Mb/s
cat 3: applications type ethernet 10 Mb/s sur 100 mètres
cat 4: applications type token-ring 16 Mb/s
cat 5: applications type ethernet 100 Mb/s sur 100 mètres
cat 5e: applications type ethernet 2,5 Gb/s sur 100 mètres (10 Gb/s sur 30 mètres)
cat 6: applications type ethernet 5 Gb/s sur 100 mètres (10 Gb/s sur 55 mètres)
cat 6a : applications type ethernet 10 Gb/s sur 100 mètres
cat 7: applications type ethernet 100 gb/s

Et il ne suffit pas d'avoir le 'bon' câble pour être optimal, il faut aussi utiliser les 'bons' connecteurs certifiés Cat x ...

Blindage :
il est inutile, pour ne pas dire "non recommandé", de mettre un câble blindé si son blindage n'est pas relié à la terre d'un côté.
Pour le "non recommandé" l'explication est que un blindage totalement "en l'air" peut alors office de capteur du fait de sa surface totale et de la longueur, et par induction il peut y avoir génération d'un courant (très faible certe) et surtout d'un champs magnétique plein de parasites pouvant alors perturber les signaux transportés par les fils internes au câble.

Toutefois, sur très courtes distances, l'emploi d'un STP/FTP/SFTP n'est généralement pas génant dans nos maisons, sauf si le câble court le long de lignes moyennes (le 220 en est) et hautes tensions, ou dans des environnements industriels (machines outils, moteurs, ...)

vivien · « **Réponse #1 le:** 26 juin 2011 à 08:41:38 »

Pour sertir un conencteur RJ45 :

1- Enlever la gaine extérieure sur 2cm
2- Détorsader les paires sur max 1cm, max 1,5cm
3- Positionner les paires en respectant l'ordre des couleurs suivant le 568B (la paire la plus 'compliquée' c'est celle qui va au 3 et 6 qui doit être plus 'détorsadée' que les autres, mais ne jamais la détorsader de plus de 2cm)
4- Mettre bien à plat l'ensemble et couper les bouts dépassant le plus court des 8 fils pour que tout soit aligné
5- Insérer dans la prise en faisant attention à ce que les couleurs restent à leur place (il arrive aussi que deux brins aillent dans le même emplacement)
6- Bien tenir à fond dans le connecteur et sertir (c'est 'autodénudant' au niveau des contacts internes, la gaine de chaque fil sera 'percée')

Il existe maintenant des connecteurs rj45 équipés d'un guide fil qui facilite les étapes 4 et 5 : on passe les fils dedans en respectant l'ordre (le guide permet de tenir en place les fils sans risques de 'détournement') et on insère le tout à fond et on sertir.

Pour les prises (murales, baies de brassage) c'est encore plus simple car plus d'espace pour y mettre des guides inclus et même les indicateurs de couleurs (on ne peut plus se tromper

)

vivien · « **Réponse #2 le:** 26 juin 2011 à 08:44:04 »

Toutes les infos sur Ethernet :
- En Français : https://fr.wikipedia.org/wiki/Ethernet#Ethernet_10_gigabit_par_seconde
- En Anglais (plus complet encore) : https://en.wikipedia.org/wiki/Ethernet

Ethernet 10Gb/s = IEEE 802.3ae
( https://fr.wikipedia.org/wiki/Ethernet#Ethernet_10_gigabit_par_seconde )
6 types de normes actuellement, et sur câble paires torsadées ont dit tout simplement 10GBASE-T

Toutes les infos sur le Cablage RJ45 Cat x sur paires torsadées blindée (FTP) ou non blindé (UDP) :
EIA-568-A et EIA-568-B (le 568B étant celui actuellement utilisé pour aller jusqu'aux 10Gb)
La page comprend tous les liens vers toutes les 'Cat x' en fin de page

(en anglais, le wiki français est un peu pauvre de ce côté là)
https://en.wikipedia.org/wiki/TIA/EIA-568-B

Pour le 100Gb la Cat7 'pourrait' le faire côté caractéristiques, bien que l'IEEE effectivement ne destine le 100Gb qu'à la fibre.
J'ai été un peu optimiste sur le coup

Leon · « **Réponse #3 le:** 26 juin 2011 à 10:52:52 »

Citation de: vivien le 26 juin 2011 à 08:40:21

Toutefois, sur très courtes distances, l'emploi d'un STP/FTP/SFTP n'est généralement pas génant dans nos maisons, sauf si le câble court le long de lignes moyennes (le 220 en est) et hautes tensions, ou dans des environnements industriels (machines outils, moteurs, ...)[/size]

Le 220V c'est de la basse tension. La "moyenne tension", c'est le 20 000V transporté par RTE.
Haute tension, je crois que c'est à partir de 60 000V.

Sinon, pour information: pour augmenter la bande passante d'un câble torsadé, il faut faire 2 choses: augmenter sa section, et resserrer le torsadage.

Leon.

vivien · « **Réponse #4 le:** 26 juin 2011 à 12:46:16 »

Pour ERDF, 230v c'est de la basse Tension, mais en électronique où pour l'éclairage dans la salle de bain, la basse tension ce n'est pas le 230v, mais des tension sans danger d’électrocution (< 50v)

Gilum · « **Réponse #5 le:** 26 juin 2011 à 16:10:08 »

Nom	Abréviation	Valeur en courant continu	Valeur en courant alternatif
Haute Tension B	HTB	> 75 kV	> 50 kV
Haute Tension A	HTA	1500 V < HTA ≤ 75 kV	1000 V < HTA ≤ 50 kV
Basse Tension B	BTB	750 V < BT ≤ 1500 V	500 V < BT ≤ 1000 V
Basse Tension A	BTA	120 V < BT ≤ 750 V	50 V < BT ≤ 500 V
Très Basse Tension	TBT	≤ 120 V	≤ 50 V

EtherActis · « **Réponse #6 le:** 22 avril 2013 à 23:17:57 »

C'est sans doute plus simple de parler de courant faible <> courant fort comme dans le bâtiment...

« **Réponse #7 le:** 05 août 2013 à 09:40:36 »

En fait, on parle de TBT ou très basse tension pour les courants de moins de 50 volts (et de basse tension jusqu'à 1000 volts).
Effectivement, parler de courant faible permet d'éviter les quiproquos entre électriciens et non électriciens, même si les courants faibles sont en pratique plus destinés à désigner les circuits de télécommunication (Voix, données, images).

David75 · « **Réponse #8 le:** 05 août 2013 à 10:39:26 »

Pour le câble téléphonique de base, CAT1 donc, il faut savoir qu'on obtient du 100mb/s sans soucis avec.
Si on a la chance d'avoir un câble téléphone avec paire torsadées... oui ça arrive, ben le gigabit peut passer sur une liaison pas trop longue.
Mais c'est très aléatoire, j'ai eu le cas une seule fois sur 10m environ. Pas eu besoin de toucher au peintures et passer du câble...
Sinon 100mb/s c'est déjà très bien quand on sait faire. Le travail n'est localisé que sur les prises de tèl, pas de peinture, pas de percements.

Code: [Sélectionner]

Et même quand on a pas le choix, on peut faire 2*100mb/s en ne câblant pour chaque liaison que deux paires...
Donc sur un même câble de 4 paires, on fait deux rallonges.
Cette  partie n'est que du bidouillage, certes, mais des fois ça rend bien service. J'ai déjà utilisé l'astuce en location avec un câblage téléphonique en étoile qui m'arrangeait vraiment beaucoup!
C'était presque un cas idéal.

Désolé pour le semi-HS.
Mais pour ceux qui seraient bien bricoleurs, il y a des astuces qui peuvent vraiment aider dans des cas difficiles avec peu d'alternatives.

@+

« **Réponse #9 le:** 05 août 2013 à 11:37:34 »

100 Mbits en CAT1, oui mais...
effectivement, il faut que les paires soient torsadées, c'est le plus important (évite les pertubations électromagnétiques entre paires), mais le blindage devient vite indispensable si environnement pollué par des ondes (wifi, gsm, micro-onde, frigo, tube fluo, proximité 220v, ...).
Ensuite, on peut voir un fonctionnement correct mais en fait, le signal va prendre des erreurs CRC qui va ralentir les transmissions (même si géré) ou au pire planter pour un excès de pollution ponctuel.

oliviertoto92350 · « **Réponse #10 le:** 05 août 2013 à 11:45:25 »

Autre info:
La norme Iso/Iec 11801 nous indique le niveau de blindage:

- U/utp
- U/FTP
- F/utp
- F/FTP
- Sf/utp
- s/FTP

David75 · « **Réponse #11 le:** 05 août 2013 à 12:56:20 »

Citation de: philmi le 05 août 2013 à 11:37:34

100 Mbits en CAT1, oui mais...
effectivement, il faut que les paires soient torsadées, c'est le plus important (évite les pertubations électromagnétiques entre paires), mais le blindage devient vite indispensable si environnement pollué par des ondes (wifi, gsm, micro-onde, frigo, tube fluo, proximité 220v, ...).
Ensuite, on peut voir un fonctionnement correct mais en fait, le signal va prendre des erreurs CRC qui va ralentir les transmissions (même si géré) ou au pire planter pour un excès de pollution ponctuel.

100mb/s plein débit en non torsadé... c'est ce que j'ai eu à tous les coups (une cinquantaine de fois...) sur plusieurs logements.
J'ai eu du gigabit une fois, mais avec du câble téléphone torsadé.

C'était juste la minute -bricolage quand on a plus aucun autre choix- à la marge des normes

Même si le grade 1 -câble téléphone non torsadé- était autorisé depuis 20 ans (à vérifier), mais ne l'est plus depuis 4 ou 5 ans je crois.
Et en France peu de monde avait regardé cette info même si c'était autorisé/possible. Il me semble qu'en Allemagne, c'était plus répandu de faire comme ça.
Maintenant on ne doit plus le faire en rénovation et/où nouvelle installation.

@+
